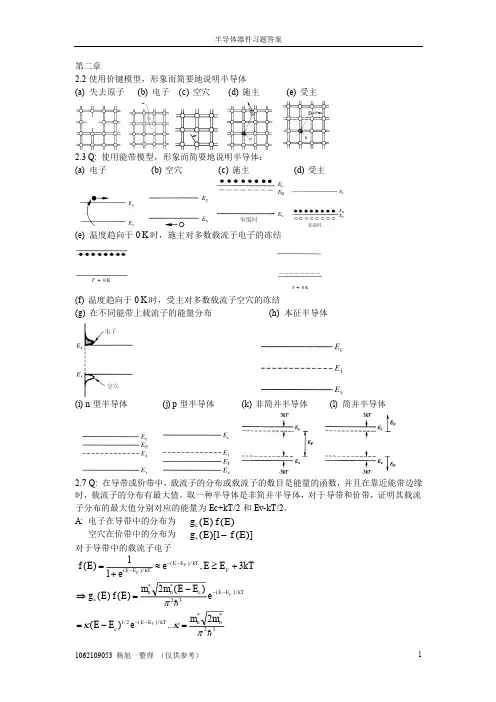

半导体物理与器件课后练习题含答案1. 简答题1.1 什么是p型半导体？答案： p型半导体是指通过加入掺杂物（如硼、铝等）使得原本的n型半导体中含有空穴，从而形成的半导体材料。
具有p型性质的半导体材料被称为p型半导体。
1.2 什么是n型半导体？答案： n型半导体是指通过加入掺杂物（如磷、锑等）使得原本的p型半导体中含有更多的自由电子，从而形成的半导体材料。
具有n型性质的半导体材料被称为n型半导体。
1.3 什么是pn结？答案： pn结是指将p型半导体和n型半导体直接接触形成的结构。
在pn结的界面处，p型半导体中的空穴和n型半导体中的自由电子会相互扩散，形成空间电荷区，从而形成一定的电场。
当外加正向电压时，电子和空穴在空间电荷区中相遇，从而发生复合并产生少量电流；而当外加反向电压时，电场反向，空间电荷区扩大，从而形成一个高电阻的结，电流几乎无法通过。
2. 计算题2.1 若硅片的掺杂浓度为1e16/cm³，电子迁移率为1350 cm²/Vs，电离能为1.12 eV，则硅片的载流子浓度为多少？解题过程：根据硅片的掺杂浓度为1e16/cm³，可以判断硅片的类型为n型半导体。
因此易知载流子为自由电子。
根据电离能为1.12 eV，可以推算出自由电子的有效密度为：n = N * exp(-Eg / (2kT)) = 6.23e9/cm³其中，N为硅的密度，k为玻尔兹曼常数（1.38e-23 J/K），T为温度（假定为室温300K），Eg为硅的带隙（1.12 eV）。
因此，载流子浓度为1e16 + 6.23e9 ≈ 1e16 /cm³。
2.2 假设有一n+/p结的二极管，其中n+区的掺杂浓度为1e19/cm³，p区的掺杂浓度为1e16/cm³，假设该二极管在正向电压下的漏电流为1nA，求该二极管的有效面积。
解题过程：由于该二极管的正向电压下漏电流为1nA，因此可以利用肖特基方程计算出它的开启电压：I = I0 * (exp(qV / (nkT)) - 1)其中，I0为饱和漏电流（假定为0），q为电子电荷量，V为电压，n为调制系数（一般为1），k为玻尔兹曼常数，T为温度。
第一章半导体器件基础测试题（高三）姓名班次分数一、选择题1、N型半导体是在本征半导体中加入下列物质而形成的。
A、电子；B、空穴；C、三价元素；D、五价元素。
2、在掺杂后的半导体中，其导电能力的大小的说法正确的是。
A、掺杂的工艺；B、杂质的浓度：C、温度；D、晶体的缺陷。
3、晶体三极管用于放大的条件，下列说法正确的是。
A、发射结正偏、集电结反偏；B、发射结正偏、集电结正偏；C、发射结反偏、集电结正偏；D、发射结反偏、集电结反偏；4、晶体三极管的截止条件，下列说法正确的是。
A、发射结正偏、集电结反偏；B、发射结正偏、集电结正偏；C、发射结反偏、集电结正偏；D、发射结反偏、集电结反偏；5、晶体三极管的饱和条件，下列说法正确的是。
A、发射结正偏、集电结反偏；B、发射结正偏、集电结正偏；C、发射结反偏、集电结正偏；D、发射结反偏、集电结反偏；6、理想二极管组成的电路如下图所示，其AB两端的电压是。
A、—12V；B、—6V；C、+6V；D、+12V。
7、要使普通二极管导通，下列说法正确的是。
A、运用它的反向特性；B、锗管使用在反向击穿区；C、硅管使用反向区域，而锗管使用正向区域；D、都使用正向区域。
8、对于用万用表测量二极管时，下列做法正确的是。
A、用万用表的R×100或R×1000的欧姆，黑棒接正极，红棒接负极，指针偏转；B、用万用表的R×10K的欧姆，黑棒接正极，红棒接负极，指针偏转；C、用万用表的R×100或R×1000的欧姆，红棒接正极，黑棒接负极，指针偏转；D、用万用表的R×10，黑棒接正极，红棒接负极，指针偏转；9、电路如下图所示，则A、B两点的电压正确的是。
A、U A=3.5V，U B=3.5V，D截止；B、U A=3.5V，U B=1.0V，D截止；C、U A=1.0V，U B=3.5V，D导通；D、U A=1.0V，U B=1.0V，D截止。
第5章 常用半导体器件基础 习题解析1. 半导体二极管由一个PN 结构成,三极管则由两个PN 结构成,那么,能否将两个二极管背靠背地连接在一起构成一个三极管？如不能,说说为什么？答：两个二极管背靠背地连接在一起是不能构成一个三极管地。
因为,三极管地集电区与发射区虽然掺杂质类型相同,但杂质浓度不同,体积存在差异,且基区制作很薄。
而两个二极管背靠背地连接在一起时,其基区太厚,即使是发射区能向基区发射电子,到基区后也都会被基区中大量地空穴复合掉,根本不可能有载流子继续扩散到集电区,所以这样地“三极管”是不会有电流放大作用地。
2. 如果把晶体三极管地集电极与发射极对调使用？三极管会损坏吗？为什么？ 答：如果把晶体三极管地集电极与发射极对调使用,三极管不会被损坏。
但是,三极管地电流放大能力会大大下降,甚至失去电流放大能力。
3.两个硅稳压管VD Z1与VD Z2地稳压值分别为6V 与10V ,两管地正向电压降均为0.6V,如果想得到1.2V,6.6V ,10.6V 与16V 这四种稳定电压,两个稳压管应如何连接？画出电路图。
解：把两个稳压管正向偏置相串联接在电路中,稳定电压为 1.2V;把VD Z1反向偏置,VD Z2正向偏置相串联后接在电路中,稳定电压为6.6V;把VD Z2反向偏置,VD Z1正向偏置后相串联接在电路中,稳定电压为10.6V;把两个稳压管均反向偏置后相串联接在电路中,稳定电压为16V 。
图略4. 在图5.37所示电路中,已知E =5V ,t u ωsin 10i =V,二极管为理想元件（即认为正向导通时电阻R =0,反向阻断时电阻R =∞）,试对应u i 画出各输出电压u o 地波形。
解：（a ）图：当u i >-E 时,VD 导通,u o =u i +E ;当u i <-E 时,VD 截止,u o =0。
图（b ）：当u i <E 时,VD 导通,u o =u i ;当u i >E 时,VD 截止,u o =E 。
第一章 常用半导体器件 自测题一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。
1、在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
（ ）2、因为N 型半导体的多子是自由电子，所以它带负电。
（ ）3、PN 结在无光照、无外加电压时，结电流为零。
（ ）4、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（ ）5、结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS 大的特点。
（ ）6、若耗尽型N 沟道MOS 管的UGS 大于零，则其输入电阻会明显变小。
（ ） 解：1、√ 2、× 3、√ 4、× 5、√ 6、×二、选择正确答案填入空内。
1、PN 结加正向电压时，空间电荷区将 。
A. 变窄 B. 基本不变 C. 变宽2、设二极管的端电压为U ，则二极管的电流方程是 。
A. ISeU B.TU U I eS C.)1e(S －TU U I3、稳压管的稳压区是其工作在 。
A. 正向导通B.反向截止C.反向击穿4、当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏 5、UGS ＝0V 时，能够工作在恒流区的场效应管有 。
A. 结型管 B. 增强型MOS 管 C. 耗尽型MOS 管 解：1、A 2、C 3、C 4、B 5、A C三、写出如图所示各电路的输出电压值，设二极管导通电压UD ＝0.7V 。
解：UO1≈1.3V ，UO2＝0，UO3≈－1.3V ，UO4≈2V ，UO5≈1.3V ，UO6≈－2V 。
四、已知稳压管的稳压值U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA 。
求如图所示电路中U O1和U O2各为多少伏。
解：U O1＝6V ，U O2＝5V 。
五、某晶体管的输出特性曲线如图T1.5所示，其集电极最大耗散功率P CM ＝200mW ，试画出它的过损耗区。
