实操-维电-高级A

深圳市职业技能鉴定《电工》高级应会相关资料说明：1、每次必考项目三个，在以下十个组合成抽一个，共300分，总分有180分为实训项目A：单片机应用技术（共十项目）有关本项目考试说明：1、单片机考试时间共90分钟，共有十个考题。

2、每个考题占总成绩的40%3、考试时间一到，所有考生必须停止操作，上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）4、在考评中因扣分易引起争议的项目,考评员应在扣分栏中写明原因；1395、考试中注意安全文明操作，如违反安全文明操作由考评员视情况扣分，所有在场的考评员签名有效。

违反安全文明操作由考评员视情况扣分【 1.有作弊等违反考场纪律行为按考场规定执行；2.未将实训设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分；4.造成主要设备损坏该本项目扣40分。

】实训项目二：航标灯控制实训项目三：计数报警器实训项目四：数码管显示实训项目五：循环灯点亮140实训项目六：霓虹灯控制实训项目七：算术运算器实训项目八：继电器控制141实训B：PLC控制及变频技术项目考试说明：1、本项目PLC中的实训时间定额120 分钟，变频器实训时间为90分钟；其中PLC共七个题，变频器操作共三个题目。

2、由鉴定所提供三菱PLC，手持编程器。

考生自行检查I/O口的好坏。

3、考试时间一到，所有考生必须停止操作，上交试卷，已输入完程序的考生等候考评员通知进场给予一次运行机会；（已运行两次的除外）4、在考评中因扣分易引起争议的项目,考评员应在扣分栏中写明原因；5、本项目占总分的40%。

6、安全文明操作：违反安全文明操作由考评员视情况扣分，所有在场的考评员签名有效。

（1.有作弊等违反考场纪律行为按考场规定执行；2.未将实训设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分；4.造成主要设备损坏该项目记0分。

）实训项目一：彩灯循环控制实训项目二：星—三角起动的PLC控制142实训项目四：变频器组合操作实训项目五：正、反转能耗制动的PLC控制143144145实训项目C：电子技术实训说明：1、本项目实训时间定额：120 分钟，共七个题目。

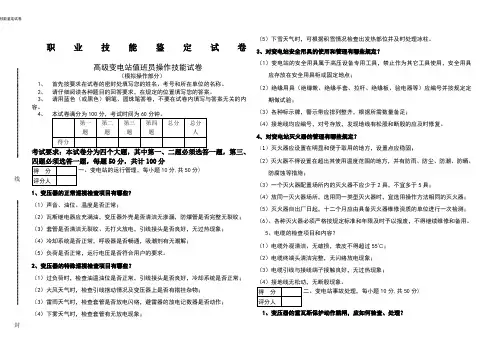

职业技能鉴定试卷高级变电站值班员操作技能试卷（模拟操作部分）1、 首先按要求在试卷的密封处填写您的姓名、考号和所在单位的名称。

2、 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3、 请用蓝色（或黑色）钢笔、圆珠笔答卷，不要在试卷内填写与答案无关的内容。

4、考试要求：本试卷分为四个大题，其中第一、二题必须选答一题，第三、50分，共计100分一、变电站的运行管理，每小题10分,共50分)1、变压器的正常巡视检查项目有哪些?（1）声音、油位、温度是否正常；（2）瓦斯继电器应充满油，变压器外壳是否清洁无渗漏，防爆管是否完整无裂纹； （3）套管是否清洁无裂纹、无打火放电，引线接头是否良好，无过热现象； （4）冷却系统是否正常，呼吸器是否畅通，吸潮剂有无潮解； （5）负荷是否正常，运行电压是否符合用户的要求。

2、变压器的特殊巡视检查项目有哪些？（1）过负荷时，检查油温油位是否正常，引线接头是否良好，冷却系统是否正常； （2）大风天气时，检查引线摆动情况及变压器上是否有搭挂杂物； （3）雷雨天气时，检查套管是否放电闪络，避雷器的放电记数器是否动作； （4）下雾天气时，检查套管有无放电现象；（5）下雪天气时，可根据积雪情况检查出发热部位并及时处理冰柱。

3、对变电站安全用具的使用和管理有哪些规定？（1）变电站的安全用具属于高压设备专用工具，禁止作为其它工具使用，安全用具应存放在安全用具柜或固定地点；（2）绝缘用具（绝缘靴、绝缘手套、拉杆、绝缘板、验电器等）应编号并按规定定期做试验；（3）各种标示牌，警示带应排列整齐，根据所需数量备足；（4）接地线均应编号，对号存放，发现地线有松股和断股的应及时修复。

4、对变电站灭火器的管理有哪些规定？（1）灭火器应设置在明显和便于取用的地方，设置点应稳固；（2）灭火器不得设置在超出其使用温度范围的地方，并有防雨、防尘、防潮、防晒、防腐蚀等措施；（3）一个灭火器配置场所内的灭火器不应少于2具，不宜多于5具；（4）放同一灭火器场所，选用同一类型灭火器时，宜选用操作方法相同的灭火器； （5）灭火器自出厂日起，十二个月应由具备灭火器维修资质的单位进行一次检测； （6）、各种灭火器必须严格按规定标准和年限及时予以报废，不得继续维修和备用。

10
每遗漏一项扣2-5分
5
检查安全措施
1、记录、试验人员到位
2、拉开接地刀闸
3、检查接地刀闸拉开
15
每一项错误扣5-10分
6
试验操作
1、合主变中性点刀闸。2、投发变组保护。3、投入发变组励磁整流柜、调节器。4、投入主变高厂变及冷却器回路。5、投入发电机出口PT。6、投入发电机冷却系统。7、将励磁调节器方式切换到电流调节。8、按照试验措施进行启励升电流，上升过程要缓慢，不得反向调节，下降过程同样也不得反向调节。9、试验完毕恢复到原状态，做安全措施10、通知试验人员拆除试验仪表。

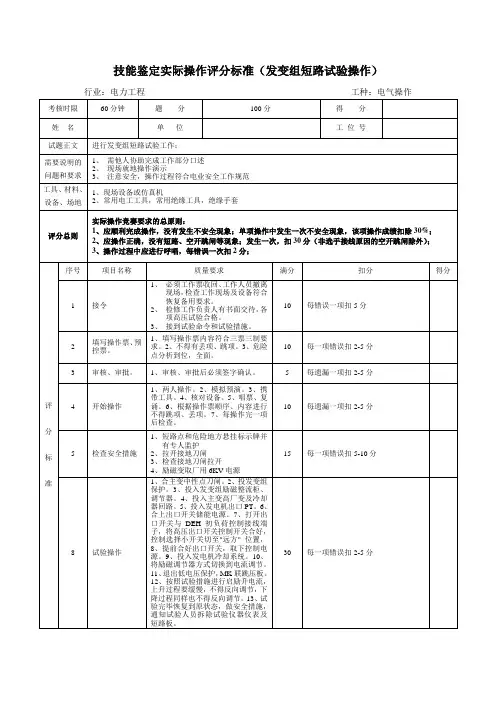

技能鉴定实际操作评分标准（发变组短路试验操作）
行业：电力工程工种：电气操作
考核时限
60分钟
题分
100分
得分
姓名
单位
工位号
试题正文
进行发变组短路试验工作；
需要说明的问题和要求
1、需他人协助完成工作部分口述
2、现场就地操作演示
3、注意安全，操作过程符合电业安全工作规范
工具、材料、设备、场地
1、现场设备或仿真机
30
每一项错误扣2-5分
9
试验完毕
检查核对
1、检查核对有无丢项
10
遗漏一项扣2-5分
11
试验结束
汇报、记录
1、向发令人汇报
2、记录，登记安全用具使用情况
10
每遗漏一项扣5分
合计总分
100
考评员签字
技能鉴定实际操作评分标准（发变组空载试验操作）
行业：电力工程工种：电气操作考核时限60钟题分100分
得分
30
每一项错误扣2-5分
7
操作完毕
检查核对

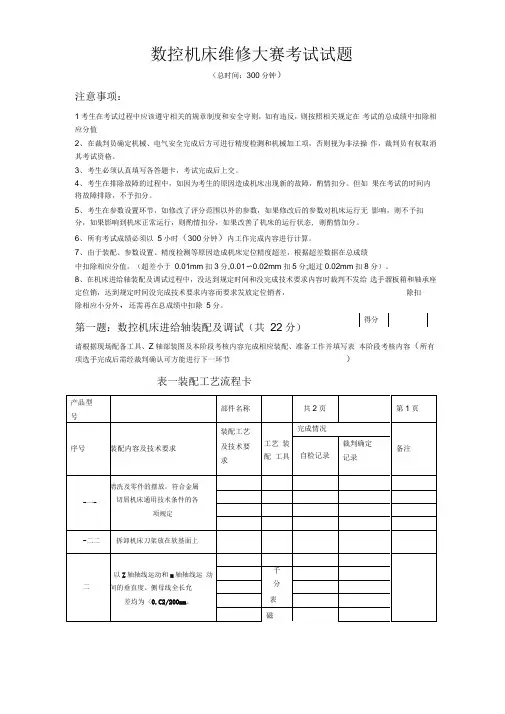

数控机床维修大赛考试试题（总时间：300分钟）注意事项：1考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值2、在裁判员确定机械、电气安全完成后方可进行精度检测和机械加工项，否则视为非法操作，裁判员有权取消其考试资格。

3、考生必须认真填写各答题卡，考试完成后上交。

4、考生在排除故障的过程中，如因为考生的原因造成机床出现新的故障，酌情扣分。

但如果在考试的时间内将故障排除，不予扣分。

5、考生在参数设置环节，如修改了评分范围以外的参数，如果修改后的参数对机床运行无影响，则不予扣分，如果影响到机床正常运行，则酌情扣分，如果改善了机床的运行状态, 则酌情加分。

6、所有考试成绩必须以5小时（300分钟）内工作完成内容进行计算。

7、由于装配、参数设置、精度检测等原因造成机床定位精度超差，根据超差数据在总成绩中扣除相应分值。

（超差小于0.01mm扣3分,0.01〜0.02mm扣5分;超过0.02mm扣8分）。

8、在机床进给轴装配及调试过程中，没达到规定时间和没完成技术要求内容时裁判不发给选手溜板箱和轴承座定位销，达到规定时间没完成技术要求内容而要求发放定位销者，除扣除相应小分外，还需再在总成绩中扣除5分。

请根据现场配备工具、Z轴部装图及本阶段考核内容完成相应装配、准备工作并填写表本阶段考核内容（所有项选手完成后需经裁判确认可方能进行下一环节）表一装配工艺流程卡裁判签字:十字滑台示意图十字滑台I 伺服电机Array十字滑台z轴检测方法十字滑台z 轴检测方法第二题：数控机床电气连接（共 8分）请考生结合数控机床电气原理图，将输入控制板输入信号对应连至 机床模拟板中，如果因为端子排或其他原因造成电缆与端子不对应，需在备注中说明。

全部连接正确得8分，连接错误1条扣1分，扣完为止。

电气连接记录表10 口连接线缆作用得分备注X0.0 X+X0.1 Z+X0.2 X-X0.3 Z-X0.4 X0X0.5 Z0X1.0 T1X1.1 T2X1.2T3得分第三题：数控机床参数设置、调试、故障维修（共32分）1、上电前的检查，此检查在系统上电运行之前必须进行，经裁判监督确认无误后方可以通电运行。
