Mapinfo图层工参制作方法

Mapinfo在网络规划中常用操作指导目录1. 我如何根据工参制作一幅基站拓扑图？ (3)2.我不想生成扇区图，我只想生成点状的基站分布图，怎么做？ (6)3. 我想给基站拓扑图赋上颜色，最好不同的扇区颜色不同，怎么做？ (7)4. 如何制作专题制图？ (8)5. 我想做一幅区域划分图，怎么做？ (11)6. 我想要获取一幅地图图元的经纬度，怎么做？ (14)7. 如何在地图上获取一块区域的面积？ (18)8. 如何在地图上查询特定的图元？ (21)9. 我在下面地市办公，可是暂时还没有买到电子地图，可工作又需要一定的地图进行辅助，怎么办？ (25)1. 我如何根据工参制作一幅基站拓扑图？所需：Mapinfo、sitesee插件、工参表（包含经纬度）⑴首先打开Mapinfo选择Tools—Run MapBasic Program，找到sitesee.mbx所在位置，点击打开后。

在Table 菜单下增加了WFI Sitesee子菜单。

⑵打开工参表（示例）由于Mapinfo打开xls文件时较为复杂，我们通常是将xls转换为txt后再导入Mapinfo中。

打开工参表后，点击“文件—另存为”注意选择保存类型为“文本文件（制表符分隔）（*.txt）”。

而后在Mapinfo中，点击“文件—打开”注意打开文件类型选择，点击打开后，注意如下对话框中红色部分的选择字体的设置设置为不用转换，并采用第一行作为列标题。

点击OK后即成功导入表。

⑶点击Table—WFI SiteSee—Create Site Boundaries将表中各个字段填写完全，点击OK后生成tab文件并提示填选文件保存位置。

⑷点击File—Open打开生成的Tab文件如图2.我不想生成扇区图，我只想生成点状的基站分布图，怎么做？⑴按照生成基站拓扑图的所讲的方法将工参数据转换成txt格式文件并用Mapinfo打开⑵点击Table—Create Points注意选择好x、y坐标分别采用的数据的列名，通常我们均采用经度作为x轴，纬度作为y 轴。

MapInfo网格制作工具说明
步骤一：
启动MapInfo程序，点击激活“工具”选项，点击选择“工具管理器”，见图1：
图1
步骤二：
“工具管理器”中，勾选Grid Maker和Grid Tools两个工具，点击右侧“确定”键退出，见图2：
图2
步骤三：
点击激活“工具”选项，点击“Grid Maker”，选择“Make Grid”，见图3：
图3
步骤四：
在弹出的“Grid Maker”窗口中，设置网格制作参数，见图4：
图4
参数说明：
1.object types 可选择封闭区域或直线、折线型
2.object styles regions设置网格内填充类型，见图5；
图5
3.object styles polylines 设置网格边框线型，见图6；
图 6
4．Extents 设置绘制网格的区域边界，见图7；
5．Spacing between lines 设置网格中四方形的边长，单位可选米、度、英寸，见图7；
6．Smoothness设置平滑度，见图7；
7．New table 设置新建网格表的保存位置，见图7：
8．Projection设置投影，见图7；
图7
步骤五：
网格制作参数设置完成后，点击“OK”键，完成网格生成，见图8：
图8。

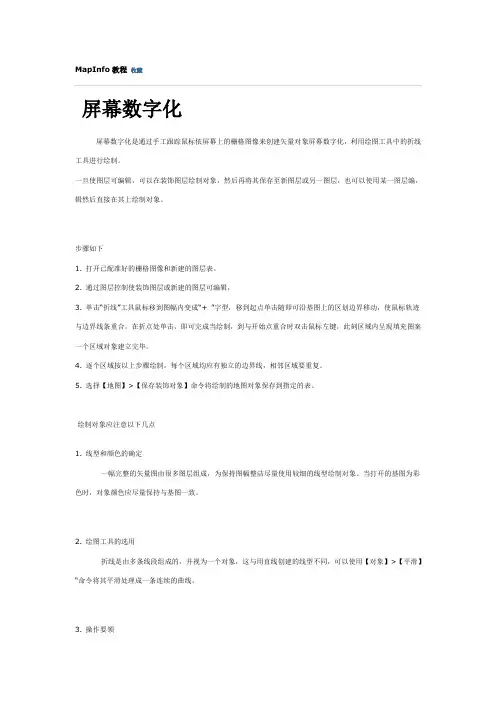

屏幕数字化屏幕数字化是通过手工跟踪鼠标依屏幕上的栅格图像来创建矢量对象屏幕数字化，利用绘图工具中的折线工具进行绘制。

一旦使图层可编辑，可以在装饰图层绘制对象，然后再将其保存至新图层或另一图层，也可以使用某一图层编，辑然后直接在其上绘制对象。

步骤如下1. 打开已配准好的栅格图像和新建的图层表。

2. 通过图层控制使装饰图层或新建的图层可编辑，3. 单击“折线”工具鼠标移到图幅内变成“+ ”字型，移到起点单击随即可沿基图上的区划边界移动，使鼠标轨迹与边界线条重合，在折点处单击，即可完成当绘制，到与开始点重合时双击鼠标左键，此刻区域内呈现填充图案一个区域对象建立完毕。

4. 逐个区域按以上步骤绘制，每个区域均应有独立的边界线，相邻区域要重复。

5. 选择【地图】>【保存装饰对象】命令将绘制的地图对象保存到指定的表。

绘制对象应注意以下几点1. 线型和颜色的确定一幅完整的矢量图由很多图层组成，为保持图幅整洁尽量使用较细的线型绘制对象。

当打开的基图为彩色时，对象颜色应尽量保持与基图一致。

2. 绘图工具的选用折线是由多条线段组成的，并视为一个对象，这与用直线创建的线型不同，可以使用【对象】>【平滑】“命令将其平滑处理成一条连续的曲线。

3. 操作要领鼠标单击视为定初始点和拐点，而双击则视为结束对象，拖动线条时一定注意不要误操作，当一个对象未绘制完毕而中断时，将要从开始点重新进行。

也可以分段进行利用合并对象使二线段为一个对象。

4. 同类型对象要重合相同类型的对象除在线型和颜色应保持一致外，在同一矢量对象，如主要河道和梯级河道表现同一内容中，线型应一定重合，不然在合成时会出现同一条河道二条线图幅不美观，造成矢量对象的混乱解决的办法是；用放大按钮使局部放得足够大，沿基图的中心描绘。

5 自动跟踪在对齐模式被激活时，可以自动跟踪折线或多边形的节点。

使用自动跟踪方法：按S键激活对齐模式。

单击要自动跟踪的折线或多边形的一个节点。

mapinfo通过合并数据创建专题图层用mapinfo通过合并数据（具有经纬度）创建专题图层如上图所示；需要只显示虎门镇的RSRP，但是该LOG数据是横跨厚街与虎门，则需要利用mapinfo创建专题图层只显示虎门镇的RSRP。

（同样SINR/DL/UL方法一样，这里只取RSRP 为例）。

1.导出数据将LOG数据通过华为Assitant 后台导出RSRP数据（一般导出合并数据，方便sinr、dl、ul 一起处理，一般需这几项同时的图层）。

2、后台导入数据前一般会按工程导出图例（一般会按指标规定图例）：簇优化Probe指标导出模板-20140216.xml。

3、新建工程，输入工程名，选择路径。

4、设置后台采样参数（本次采样用位置），然后确定。

5、导入数据：5.1、在Logfile 单击右键选择添加LOG 文件或者直接点击Logfile Manager 添加LOG 文件。

5.3、导入数据后进行分组，将上传、下载、短呼分成3组，再解析数据。

5.4、单击增加按钮，增加分组。

5.5、命名上传的将上传的所有LOG移动到右边窗口中，单击OK 则上传分组完成。

5.6、重复5.4-5.5完成上传、短呼的分组。

完成对应分组单击OK。

6、右击LOG然后运行解析数据。

7、完成解析数据后会显示KPI指标，按导出这可以导出KPI数据。

8在相应的组里找到需要的数据，例如在DL组中找到RSRP项，也可以在搜索栏中输入RSRP 快速查找。

9找到正确的组，并找到该组中的数据指标（例如RSRP），单击右键选择Display On Sheet 选项显示RSRP详表。

10、上图显示的是RSRP的详表，需要看统计表则单击Statistic.11、需要做合并表，只需找到想要的组中需要的指标（例如在下载组中的SINR），然后将其拖入详表窗口中即可（一般在同一个组中的指标都能将采样时间以及经纬度对齐，不同组的一般则不能对齐）。

簇11厚街.csv12、拖入全部需要的指标数据后，则可按保存按钮保存合并表。
