水电站油系统1概要一、前言随着水电站的建设越来越多，涉及到了水电站油系统。
油系统是保障水电站正常运行的关键部分。
本文将对水电站油系统1进行概述。
二、水电站油系统1简介水电站油系统1主要包括：油箱、过滤器、泵站、油管道和仪表管控系统。
以下将对这些部分进行具体介绍。
2.1 油箱油箱是油系统的中心部位。
油箱容量根据水电站的运行需求可定制大小。
油箱主要用于存放润滑油和液压油，并放置油标尺、油温表等附件。
同时，油箱还可以与各个部位通过管道相连。
2.2 过滤器过滤器主要用于过滤油中的杂质，防止杂质进入到机器内部，影响机器的寿命和运行。
在水电站油系统中，过滤器通常被放置在泵站出口处。
2.3 泵站泵站是水电站油系统1的核心部位，主要负责将油输送到各个部位。
泵站的选型需要根据水电站的实际需求而定。
泵站可以分为多级泵和单级泵，根据水电站的需要选择不同类型的泵站。
2.4 油管道油管道主要用于将油从油箱输送到其他部位。
在水电站油系统中，油管道一般采用不锈钢材质，其直径和壁厚也需要根据水电站的需要来进行选型。
2.5 仪表管控系统仪表管控系统主要用于对水电站油系统进行监控。
该系统通常包括油尺、油温计、压力计、液位计等仪表。
通过这些仪表，可以实时监控油系统的运行情况，保障水电站油系统的安全运行。
三、水电站油系统1的运行流程水电站油系统1的运行流程如下：1.润滑油储存在油箱中2.油泵将润滑油从油箱中抽出，并输送至水轮发电机组的各个润滑点3.液压油也是由油泵抽出，供给水电站闸门和启闭设备使用4.油在使用过程中会不断产生杂质和污物，此时过滤器会过滤这些杂质，防止杂质进入到机器内部，影响机器的寿命和运行5.油管道将油从油箱输送到其他部位，并通过仪表管控系统进行监测四、水电站油系统1的维护为了保障水电站油系统的安全运行，需要对油系统进行定期维护。
以下是几点需要注意的事项：1.定期检查油箱内的存油量，适时添加润滑油和液压油2.定期更换油中使用的过滤器3.定期检查泵站的运转情况，确保泵站能正常运行4.定期检查油管道和仪表管控系统是否正常运行五、水电站油系统1是保障水电站正常运行的关键部分。

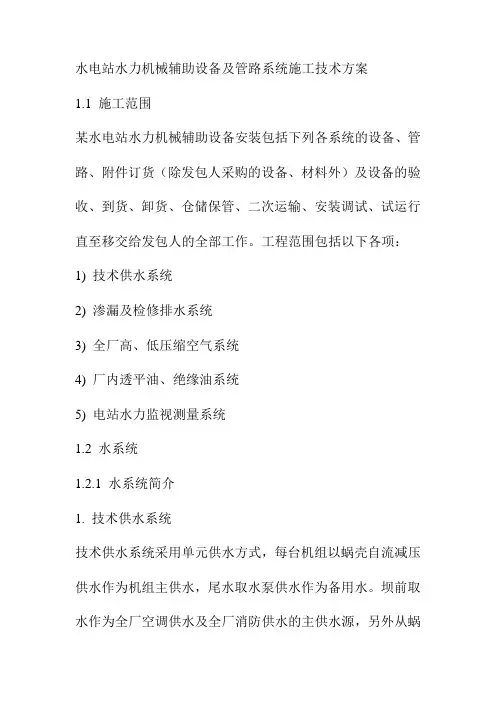

水电站水力机械辅助设备及管路系统施工技术方案1.1 施工范围某水电站水力机械辅助设备安装包括下列各系统的设备、管路、附件订货（除发包人采购的设备、材料外）及设备的验收、到货、卸货、仓储保管、二次运输、安装调试、试运行直至移交给发包人的全部工作。
工程范围包括以下各项：1) 技术供水系统2) 渗漏及检修排水系统3) 全厂高、低压缩空气系统4) 厂内透平油、绝缘油系统5) 电站水力监视测量系统1.2 水系统1.2.1 水系统简介1. 技术供水系统技术供水系统采用单元供水方式，每台机组以蜗壳自流减压供水作为机组主供水，尾水取水泵供水作为备用水。
坝前取水作为全厂空调供水及全厂消防供水的主供水源，另外从蜗壳取水作为坝前供水的备用。
每台机组从蜗壳取水，经一台规格为Dg400、Pg=2.0Mpa 的滤水器，两台型号规格为ZTY46H-16、Dg400、Pg=2.0Mpa 的减压阀，为发电机空气冷却器、上导轴承、推力轴承、下导轴承、水导轴承、主轴密封和主变压器等设备供应冷却用水主用水，冷却水排水通过Dg400的排水总管排至尾水管。
每台机组从尾水管各引两根Dg250 取水管，经两台型号规格为10SA-6F，Q=600m3/h，H=62.5m 的供水泵，两台止回阀，一台规格为Dg400、Pg=2.0Mpa 滤水器，为发电机空气冷却器、上导轴承、推力轴承、下导轴承、水导轴承、主轴密封和主变压器等设备供应冷却用水备用水，冷却水排水通过Dg400 排水总管排至尾水管。
主变的冷却水在下游水位较高时排至集水井，在下游水位较低时直接排至尾水洞。
通过压力变送器、流量计、压力表、温度计、示流信号器等监测元件，监视机组技术供水系统，确保机组安全运行。
2. 排水系统排水系统包括厂内渗漏排水系统和机组检修排水系统。
(1) 厂内渗漏排水系统厂内渗漏排水系统主要包括空调排水、顶盖自流排水、蜗壳弹性垫层排水、锥管层地漏排水、空压机冷却及地漏排水、深井泵房、透平油库地漏排水及厂房各层地漏排水，经渗漏排水总管排至渗漏集水井。
