距离测量与直线定向

5．3．1
1．脉冲法
红外测距仪的测量距原理
测定光在距离D上往返传播的时间，即测定发 射光脉冲与接收光脉冲的时间差⊿t，则测距 公式如下： 1 c。 D= 2 n ⊿t g 式中：c。—光在真空中的速度： ng—光在大气中传输的折射率。
2．相位法 通过测定相位差来测定距离的方法，称为相位法测距。 设调制光的角频率为，则调制光在测线上传播时的相位延 迟为 = ⊿t= 2π f ⊿t ⊿t= / (2π f) 1 c。 D= 2 n f 2π g D= 2π
改正计算：⊿D=K+RD
2．气象改正 仪器在野外测量时气象元数与仪器的标准气象元素 不一致，使测距值产生系统误差。对于高精度测量，实 际观测必须加气象改正： 如： ⊿D=28.20.029p 1+0.0037t
式中：p——观测时的气压，mPa t——观测时的温度，℃； ⊿D——每100m为单位的改正值。 3．倾斜改正
平坦地区钢尺量距的相对误差不应大于l/3000．在困难地区相 对误差也不应大于 1／1000。 3．精密量距 当量距精度要求在1/10000以上时，要用精密量距法。 量距是用经过检定的钢尺或因瓦尺。丈量组由五人组成，两 人拉尺．两人读数，一人指挥并读温度和记录。丈量时后尺 手要用弹簧秤控制施加给钢尺的拉力。这个力应是钢尺检定 时施加的标准力(30m钢尺，一般施加100N)；
测距仪的标称精度：
M=±(a+b×10-6 D)= a(mm)+b(ppm)
a----固定误差 5．3．4 全站仪及其使用 测距仪的发展经历了三个阶段： 单测距仪 与光学经纬仪或电子经纬仪以 积木方式组合的半站仪 b----比例误差
与电子经纬仪结合成一体的全 站仪。

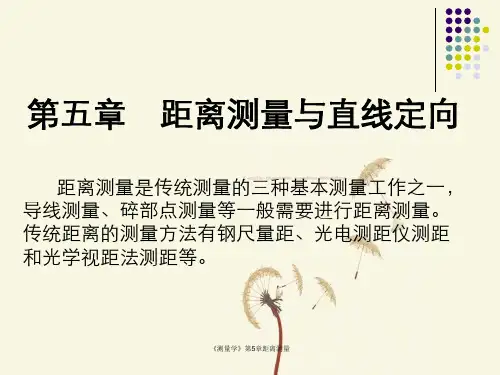

第五章 距离测量与直线定向
距离测量是传统测量的三种基本测量工作之一， 导线测量、碎部点测量等一般需要进行距离测量。 传统距离的测量方法有钢尺量距、光电测距仪测距 和光学视距法测距等。
《测量学》第5章距离测量
5.1 钢尺量距
5.1.1 量距的工具
1. 钢尺
• 钢尺分划类型 • 零分划位置
《测量学》第5章距离测量
钢尺长度尺长会随着拉力的变化而改变，如果 测量时拉力不等于标准拉力，也会产生长度误差：
lP
P •l EA
例，某钢尺长30m，标准拉力是10kg，弹性模量 为2×106kg/cm2，其横截面积为0.03cm2，测量时 拉力为20kg，则拉力产生的长度误差为
lp E p•lA 2 16 2 k 0 k /g c 0 g 1 2 m k 0 0 .0 g c3 2 m 3m 0 0 .0m 05
《测量学》第5章距离测量
1 定线误差
ldll222l2l2
《测量学》第5章距离测量
例：使用30米钢尺量距时，如果测量某尺段时， 尺端两端的定向误差均为0.2米，定向误差引起的距 离误差为:
22 20.22
ll
2.6m 7 m 30
当尺长为50米，为使定线误差产生的量距误差小 于1/10000时，应使ε≤0.3536m
2. 其它工具
《测量学》第5章距离测量
5.1.2 直线的定线
要点：
甲在A点后1米左右处指挥，甲从在A点沿标杆的同一侧 看到A、2、B三支标杆成一条线为止。
两点间定线，一般应由远到近，即先定1点，再定2点。 乙所持标杆应竖直，利用食指和姆指夹住标杆的上部，稍 微提起，利用重心使标杆自《测然量学》竖第5章直距离。测量
如果钢尺长为50m，其它条件同上，则拉力产生 《测量学》第5章距离测量

为了简化计算，在观测中可使中丝读数 v 等于仪器高 i或为比仪器高大或小的整米数， 如 i=1.430m, 可 使 中 丝 读 数 v=1.430m, 这 样 式 （4-11）中-v=0,则高差h=h´。
（二）视距测量的计算
视距测量计算可直接用普通函数计算器 按公式（4-10）和（4-11）计算出测站点至待 定点的水平距离、高差。也可用编程计算器 预先编制成程序进行计算。 D = D´cosα = k l cos2α (4-11) h = h´+ i – v = D tgα + i – v (4-12)
二、视距测量的观测与计算
（一）视距测量
1. 在测站点上安置经纬仪，量取仪器高i，记入手 簿。在另一个点上竖立标尺。 2. 盘左位置瞄准目标尺，读取下丝读数 a、上丝 读数b和中丝读数v。 3. 转动指标水准管微动螺旋，使竖盘指标水准管 气泡居中，读取竖盘读数并记入手簿。 4. 倒转望远镜，用盘右位置瞄准标尺，重复2、3 步骤的观测和记录。称为一个测回。若精度要 求较高，可以增加测回数；若精度要求较低， 一般只用盘左观测半个测回。
D = (D´2-h2)1/2
(4-1)
D ' α
D = D´cosα B h
(4-2)
A
D
图4-3 斜量法
§4-2
视距测量
视距测量属于光学测距中的定角测距，它是 利用望远镜内十字丝平面上的上丝和下丝配合视 距尺，根据几何光学和三角学原理，可以同时测 定两点间的水平距离和高差。 此法具有操作方便、速度快、不受地形起伏 限制。但普通视距精度较低，测距时的相对精度 约为1/200～1/300。因此，常用于低精度的测量工 作。
端点尺
刻线尺钢尺皮尺花杆 Nhomakorabea测钎

二、光电测距
•
•
光电测距仪
优点：测距精度高，速度快，测程长， 基本不受地形条件的限制
•
缺点：成本较高。
1 S c t 2
三、GPS测距
• • 优点: 测程长，不要求点之间的通视性，可以全天候作业 缺点: 成本高，后续计算复杂。
四、视距测量
利用光学成像原理进行距离测量的方法。经纬仪、全站仪 优点：快速灵活方便，受地形条件的限制小 缺点：精度很低（分米级）。
D = k l cos2a h AB=D tan a + i–v
式中： l：上下丝读数之差
k：乘常数（100）
i：仪器高
kl：视距
v：中丝读数
a：竖直角
视距测量手簿
0184
0313
D = k l cos2a h AB=D tan a + i–v
五、全站仪测距
第二节
直线定向
• 确定直线与标准方向之间的水平角度称为直线定向。用方位角表示。 标准方向 1、标准方向有哪些？ 2、方位角如何定义？
a12 a 21 180

所以一条直线的正、反坐标方位角互差180º
a反 a正 180
或者写为： （大于360时减360º，小于0时加360º）
a 反 a 正 180
五、坐标方位角的推算
已知 aA1， 观测角b1、b2， 推导 a32
a前 a后180 º b左
b 右
• 真方位角A： 由真北方向起算的方位角。 • 磁方位角Am： 由磁北方向起算的方位。 • 坐标方位角α：由坐标北方向起算的方位角。
三、三种方位角的关系 1、子午线收敛角：过一点的真北方向与坐标北方向之间的夹角，用γ表示。 2、磁偏角：过地面上一点的磁北方向与真北方向不重合的夹角，用δ表示。 • 坐标北方向在真北方向东侧时，γ为正；西侧时，γ为负。 • 磁北方向在真北方向东侧时，δ为正；西侧时，δ为负。 3、方位角之间的相互换算
