(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910201334.8(22)申请日 2019.03.18(71)申请人 杭州易正科技有限公司地址 310000 浙江省杭州市西湖区文三路569号康新花园B幢1303室(72)发明人 徐俊　(74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 朱水娟(51)Int.Cl.H02B 1/30(2006.01)

(54)发明名称一种可组合电气柜(57)摘要本发明公开了一种可组合电气柜，包括两个电气柜体，所述两个电气柜体的主柜体相互靠近，两个主柜体的相靠近的壁板上均成型有连接穿线通孔，连接穿线通孔上均插套有固定套，固定套的内侧壁上均成型有内螺纹，左侧的主柜体的固定套和右侧的主柜体的对应的固定套左右对应并对齐，中部连接套的外侧壁上成型有外螺纹，中部连接套的两端螺接在对应的两个固定套中。本发明可以将两个主柜体连通，从而使得两个主柜体中的控制元器件等均可以与单个主电源控制件连接，无需在两个主柜体中设置单独的电源控制件等，节约安装成本，

效果好。

权利要求书1页 说明书2页 附图2页CN 109861094 A2019.06.07

CN 109861094

A1.一种可组合电气柜，包括两个电气柜体(10)，其特征在于：所述两个电气柜体(10)的主柜体(11)相互靠近，两个主柜体(11)的相靠近的壁板上均成型有连接穿线通孔(12)，连接穿线通孔(12)上均插套有固定套(13)，固定套(13)的内侧壁上均成型有内螺纹，左侧的主柜体(11)的固定套(13)和右侧的主柜体(11)的对应的固定套(13)左右对应并对齐，中部连接套(14)的外侧壁上成型有外螺纹，中部连接套(14)的两端螺接在对应的两个固定套(13)中。2.根据权利要求1所述的一种可组合电气柜，其特征在于：所述固定套(13)卡置在对应的的连接穿线通孔(12)中，固定套(13)的内端处于主柜体(11)中，固定套(13)的内端的外侧壁成型有径向延伸边(131)，径向延伸边(131)通过螺栓固定连接在主柜体(11)的壁板的内侧壁上，径向延伸边(131)压靠在主柜体(11)的壁板的内侧壁上。3.根据权利要求1所述的一种可组合电气柜，其特征在于：所述两个主柜体(11)的壁板的上部和中部均成型有连接穿线通孔(12)。4.根据权利要求1所述的一种可组合电气柜，其特征在于：所述两个主柜体(11)的内部的上部和下部均设有安装板(15)，安装板(15)的两侧底面固定在主柜体(11)的左右两个壁板的内侧壁上固定有的内导向梁(16)上。5.根据权利要求4所述的一种可组合电气柜，其特征在于：所述安装板(15)上具有穿线通槽(151)，穿线通槽(151)与对应的固定套(13)相对应。6.根据权利要求1所述的一种可组合电气柜，其特征在于：所述固定套(13)为绝缘套体。7.根据权利要求1所述的一种可组合电气柜，其特征在于：所述中部连接套(14)为绝缘

连接套。权　利　要　求　书1/1页

2CN 109861094 A

合集下载

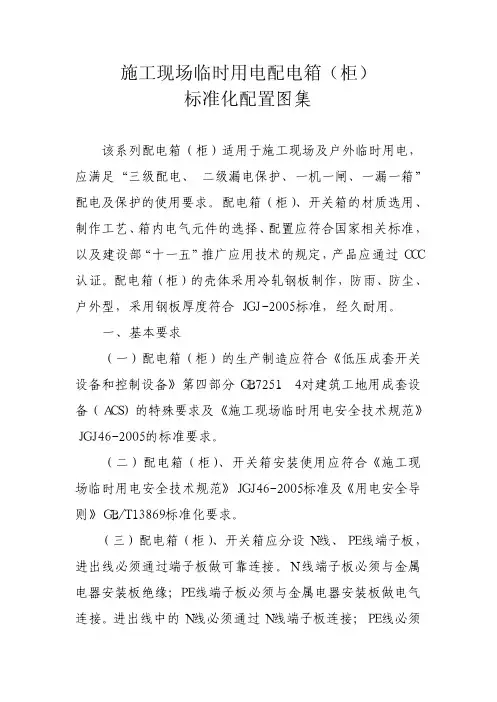

施工现场临时用电配电箱_柜_图集
