中考科学复习第2部分物质科学(一)第19课时电路故障分析专题(精讲)试题

考前突破03：电路故障分析一、单选题1.如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路中的故障是（）A. 电源正极与a之间断路B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路2.如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：（）A. 灯L断路B. 开关S断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R断路3.如图所示，闭合开关S后，只有一盏灯亮，且两电流表示数相同，则可能的是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路4.在电学实验中遇到断路时，常用电压表来检测。

某同学连接了如图所示的电路，开关闭合后电灯不亮，电流表无示数，这时用电压表测得a、b两点间的电压和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A. 电源接线柱接触不良B. 灯泡灯丝断了或灯座接触不良C. 电流表接线柱接触不良D. 开关的触片或接线柱接触不良5.如图8所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A. 灯泡L1处短路B. 灯泡L1处断路C. 灯泡L2处短路D. 灯泡L2处断路6.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A. L1灯头断路B. L2灯头短路C. L1灯头短路D. L2灯头断路7.小明同学在物理实践活动中，设计了如图所示的反映弹簧所受压力大小的电路，其中R′是标有“1A 20Ω”滑动变阻器，R是5Ω定值电阻，电源两极间电压恒定为10V，下列说法错误的是（）A. 滑片受到压力增大时，变阻器阻值增大B. 当压力最大时，电路中的电流为0.4AC. 压力最大时，定值电阻R两端的电压为0D. 压力表实际是电压表8.在图1所示的电路中，电源电压不变。

初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。

（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。

现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。

（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。

（2）故障原因：①电流表短路；②和电压表并联的用电器断路。

现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。

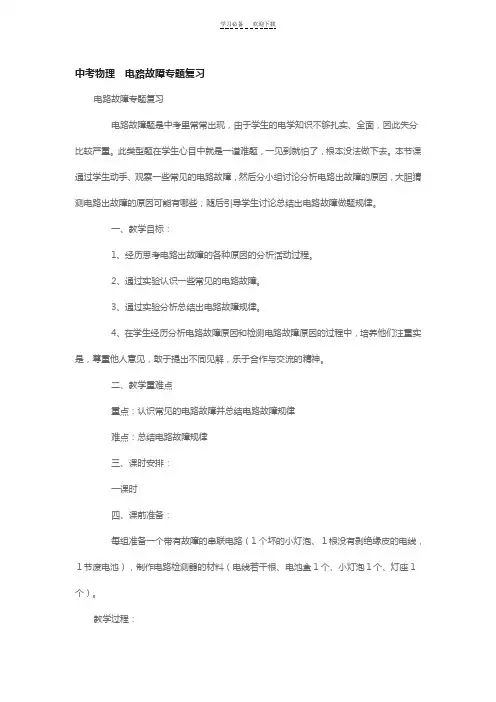

中考物理电路故障专题复习电路故障专题复习电路故障题是中考里常常出现，由于学生的电学知识不够扎实、全面，因此失分比较严重。

此类型题在学生心目中就是一道难题，一见到就怕了，根本没法做下去。

本节课通过学生动手、观察一些常见的电路故障，然后分小组讨论分析电路出故障的原因，大胆猜测电路出故障的原因可能有哪些；随后引导学生讨论总结出电路故障做题规律。

一、教学目标：1、经历思考电路出故障的各种原因的分析活动过程。

2、通过实验认识一些常见的电路故障。

3、通过实验分析总结出电路故障规律。

4、在学生经历分析电路故障原因和检测电路故障原因的过程中，培养他们注重实是，尊重他人意见，敢于提出不同见解，乐于合作与交流的精神。

二、教学重难点重点：认识常见的电路故障并总结电路故障规律难点：总结电路故障规律三、课时安排：一课时四、课前准备：每组准备一个带有故障的串联电路（1个坏的小灯泡、１根没有剥绝缘皮的电线，１节废电池），制作电路检测器的材料（电线若干根、电池盒1个、小灯泡１个、灯座1个）。

教学过程：（1）按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路①如图1，若L1断开时，A表有示数吗？②如图2，此时A表被_____________，所以A表_________示数L1_______发光？③如图，若电路ab或cd间有断路时，V表_____示数？若bc间的L1断开时，V表_____示数？④如图３所示，此时V表被________，所以V表_________示数，Ｌ１_______发光？⑤如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状病因病理图串联两灯都灭一光一灭并联两灯都灭一光一灭电流表无示数电压表无示数示数为电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。

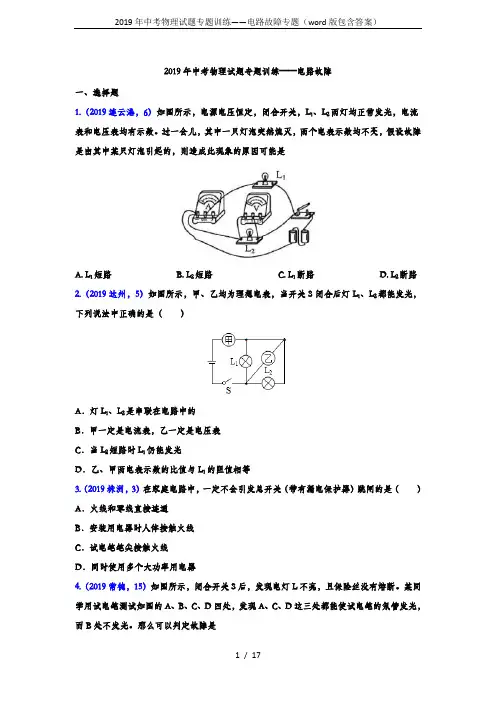

2019年中考物理试题专题训练——电路故障一、选择题1.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。

过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是A. L1短路B. L2短路C. L1断路D. L2断路2.（2019达州，5）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3.（2019株洲，3）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器4.（2019常德，15）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。

那么可以判定故障是A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路5.（2019广安，8）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A．开关中的两个线头相碰B．双孔插座中的两个线头相碰C．灯泡灯丝断了D．插头和插座接触不良6.（2019株洲，10）在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。

图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是（）A．①B．②C．③D．④7.（2019巴中，15）如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路8.（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路9.（2019年郴州，17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（）A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路10.（2019凉山州，7）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11.（2019荆州，17）关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中的空气开关跳闸，一定是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时，手指不能接触上端的金属帽D.控制用电器的开关必须安装在火线上12.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路二、填空题1.（2019自贡，23）用试电笔可辨别火线和零线，使氖管发光的是。
