《单片机原理及接口技术》 课程设计报告

课题名称 课题23：简单计算机的设计★★

学院 自动控制与工程学院 2

目 录 一、设计的目的、任务……………………………………………3

二、设计步骤及方案……………………………………………….5

三、硬件电路设计……………………………………………………6

四、软件设计及系统流程图……………………………………....9

1、初始化程序模块…………………………………………….11

2、键盘扫描程序模块…………………………………………12

3、显示程序模块……………………………………………….15

五、调试过程及方法……………………………………………17

六、课程设计心得体会…………………………………………….18

七、参考文献………………………………………………………..19

附录…………………………………………………………………....20 3

一、设计的目的、任务 1、 课程设计的目的 单片机课程设计作为独立的教学环节，是自动化及相关专业集中实践性环节系列之一，是学习完《单片机原理及其运用》课程后。并在进行相关课程设计基础上进行的一次综合练习。 单片机课程设计过程中，学生通过查阅资料、接口设计、程序设计、安装调试等环节，完成一个基于MCS-51系列单片机，涉及多种资源应用，并具有综合功能的小应用系列设计。使学生不但能够将课堂上学到的理论知识与实际应用结合起来，而且能够对电子电路，电子元器件等方面的知识进一步加深认识，同时在软件编程，调试，相关仪器设备和相关软件的使用技能得到较全面的锻炼和提高。使学生增进对单片机的感兴认识，加深对单片机理论方面的理解，加深单片机的内部功能模块的应用，如定时器/计时器、中断、片内外存储器、I/O接口、串行接口等。使学生了解和掌握单片机应用系统的软硬件设计过程、方法及实现，强化单片机应用电路的设计与分析能力。提高学生在单片机应用方面的实践技能和科学作风；培养学生综合运用理论知识解决问题的能力。 2、基于AT89C51单片机简易计算器的设计 【摘 要】单片机的出现是计算机制造技术高速发展的产物，它是嵌入式控制系统的核心，如今，它已广泛的应用到我们生活的各个领域，电子、科技、通信、汽车、工业等。本设计是基于51 4

系列单片机来进行的数字计算器系统设计，可以完成计算器的键盘输入，进行加、减、乘、除六位数范围内的基本四则运算，并在LCD上显示相应的结果。设计电路采用AT89C51单片机为主要控制电路，利用MM74C922作为计算器4*4键盘的扫描IC读取键盘上的输入。显示采用字符LCD静态显示。软件方面使用C语言编程，并用PROTUES仿真。 3．设计任务及要求 1）、 基于MCS-51系列单片机AT89C51，设计一个简单的计算器。 2）、通过4*4的矩阵键盘输入数字及运算符； 3）、可以进行4为十进制数以内的加法运算，如果计算结果超过4位十进制数，则屏幕显示E。 4）、@可以进行加法以外的计算（乘、除、减）。 5）、其他功能。 二、设计步骤及方案 1、总体设计及方案 根据功能和指标要求，本系统选用MCS-51系列单片机为主控机。通过扩展必要的外围接口电路，实现对计算器的设计。具体设计如下： （1）由于要设计的是简单的计算器，可以进行四则运算，为了得到较好的显示效果，采用LCD 显示数据和结果。 （2）另外键盘包括数字键（0～9）、符号键（+、-、×、÷）、清除键和等号键，故只需要16 个按键即可，设计中采用集成的 5

计算键盘。 （3）执行过程：开机显示零，等待键入数值，当键入数字，通过LCD显示出来，当键入+、-、*、/运算符，计算器在内部执行数值转换和存储，并等待再次键入数值，当再键入数值后将显示键入的数值，按等号就会在LCD上输出运算结果。 （4）错误提示：当计算器执行过程中有错误时，会在LCD上显示相应的提示,如：当输入的数值或计算得到的结果大于计算器的表示范围时，计算器会在LCD上显示E；当除数为0时，计算器会在LCD上显示E。 系统方案图：

2、总体硬件配置 本设计选用AT89C51单片机为主控元件。显示部分：采用LCD静态显示。按键部分：采用4*4键盘；利用MM74C922为4*4的键盘扫描IC，读取输入的键值。

单片机 输入模块 运算模块

显示模块 6

三、硬件电路设计 1、总体设计效果如图1-1所示：

P15P16P17P10P14P15P16P17P10p11p12p13p14p11p12p13

XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C5112365489=7+CON0ABCD1243D714D613D512D411D310D29D18D07E6RW5RS4VSS1VDD2VEE3LCD1LM016L23456789

1RP

10KC1

30pC230pR3

1k

X112MHZ

RV13K

+6BV+5V

+5V

C410u 图1-1 2、输入模块（键盘）接口电路 计算器输入数字和其他功能按键要用到很多按键，如果采用独立按键的方式，在这种情况下，编程会很简单，但是会占用大量的I/O 口资源，因此在很多情况下都不采用这种方式，而是采用矩阵键盘的方案。矩阵键盘采用四条I/O 线作为行线，四条I/O 线作为列线组成键盘，在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为4×4个。这种行列式键盘结构能有效地提高单片机系统中I/O 口的利用率。 4*4矩阵键盘的工作原理： 7

计算器的键盘布局如图2-1所示：一般有16个键组成，在单片机中正好可以用一个P口实现16个按键功能，这种形式在单片机系统中也最常用。

P10

P14P15P16P17p11p12p13123

65489=7

+CON0

ABCD1243

图2-1 4*4键盘内部电路图如图2-2所示： 8

图2-2 3、显示模块（LCD）: 本设计采用LCD液晶显示器来显示输出数据。通过D0-D7引脚向LCD写指令字或写数据以使LCD实现不同的功能或显示相应数据。 接口信号说明： RS: 数据/命令选择端（H/L） RW: 读/写选择端（H/L） E: 使能信号

图2-3所示：

D714D613D512D411D310D29D18D07E6RW5RS4VSS1VDD2VEE3

LCD1LM016L

图2-3 4、运算模块（单片机控制） MCS-51 单片机是在一块芯片中集成了CPU、RAM、ROM、定时 9

器/计数器和多功能I/O等一台计算机所需要的基本功能部件。如果按功能划分，它由如下功能部件组成，即微处理器（CPU）、数据存储器（RAM）、程序存储器（ROM/EPROM）、并行I/O 口、串行口、定时器/计数器、中断系统及特殊功能寄存器（SFR）。 AT89C51如图2-4所示

567

01234

XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435

P0.5/AD534

P0.6/AD633

P0.7/AD732

P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11

P3.2/INT012

P3.3/INT113

P3.4/T014

P3.7/RD17P3.6/WR16P3.5/T115

P2.7/A1528P2.0/A821P2.1/A922

P2.2/A1023

P2.3/A1124

P2.4/A1225

P2.5/A1326

P2.6/A1427

U1

AT89C51 图2-4

四、软件设计及系统流程图

合集下载

单片机原理及接口技术 李全利 第2章

单片机原理及接口技术 李全利 第2章


4

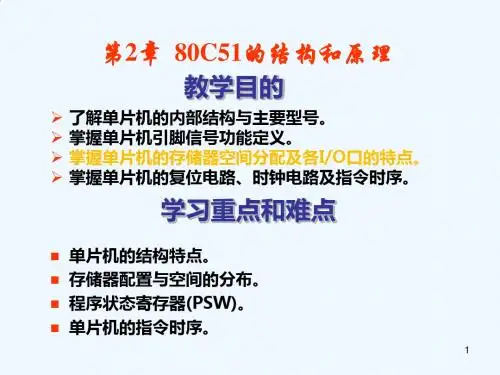

2.1.2 80C51系列
