事故水池施工方案1.工程概况该工程为金川公司40万吨/年离子膜二期项目，场地地形较平整，故可作为天然浅地基，，填土不得采用淤泥、耕土、膨胀土以及有机含量大于8%的土作填料，压实系数0.94；场地地下水水质对混凝土结构无腐蚀性，对钢筋混凝土结构中的钢筋具弱腐蚀性，池内混凝土表面必须作防腐处理（FVC防腐涂料面漆二道，40μm厚；2、FVC防腐涂料配石英粉刮腻子二道，1mm厚；3、FVC防腐涂料衬玻璃布三道，1.2mm厚；4、FVC防腐涂料底漆一道，20μm厚；）。
该池位于金川集团股份有限公司三厂区化工厂氯碱二车间一期生产装置内，水池长20.9米，宽20.9米，深3.25米，池底板250MM，池壁200MM，混凝土标号为C35,S6级防渗混凝土，混凝土垫层C15，开挖至卵石层作为持力层，地基承载力为ak=500kpa。
水池施工完毕做灌水试验2.编制依据1.设计蓝图，图号05-62-0700-25-001，002和结构设计总说明，图号05-62-0700-01-001a2.国家现行的有关施工质量验收规范、标准（见下表）。
3.金川公司生产装置现场实际情况3．施工方法及要点3.1施工测量复核设计或业主指定的坐标及高程基准点，准确无误后，填写测量基准交接复核记录并经业主或现场监理确认。
以此为依据建立水池的控制导点，该导点是所有基础施工过程控制高程及坐标的依据，施工期间应妥加保护，不能破坏，否则应及时进行复测或重建。
施工区域内的所有基础定位放线前应对所在区域进行方格网测量，给土方平衡计划提供依据，避免反复倒运土方。
测量定位放线以基础中心线为主，做好角度测量，当基础施工完毕后，应及时用经纬仪对其穿轴线，并用墨斗、油漆做好轴线标高醒目标记。
3.2土方工程本工程土方开挖均采用人工和机械相结合开挖。
边坡的坡度是根据地勘报告中的土质情况来确定，还要考虑雨季施工造成的边坡塌陷的危险，故要在开挖过程中放坡，系数为0.33，开挖采用机械和人工结合，用人工清底修坡，不得使用机械配合倒运。

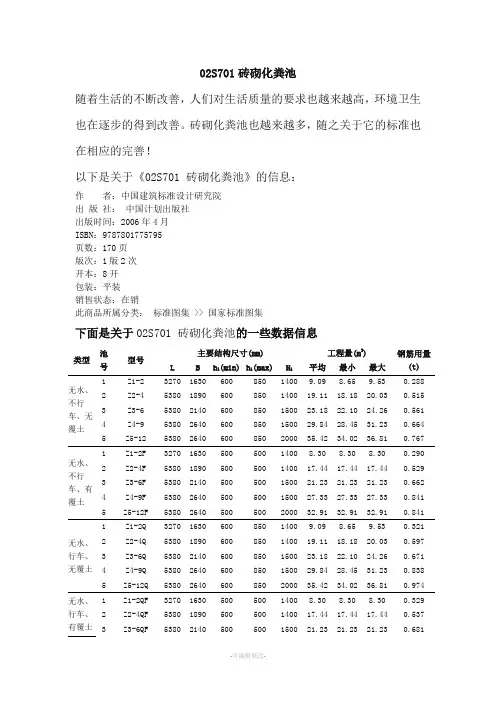

02S701砖砌化粪池随着生活的不断改善，人们对生活质量的要求也越来越高，环境卫生也在逐步的得到改善。
砖砌化粪池也越来越多，随之关于它的标准也在相应的完善！以下是关于《02S701 砖砌化粪池》的信息：作者：中国建筑标准设计研究院出版社：中国计划出版社出版时间：2006年4月ISBN：9787801775795页数：170页版次：1版2次开本：8开包装：平装销售状态：在销此商品所属分类：标准图集>> 国家标准图集下面是关于02S701 砖砌化粪池的一些数据信息类型池号型号主要结构尺寸(mm) 工程量(m3) 钢筋用量(t) L B h1(min) h1(max) H1平均最小最大无水、不行车、无覆土1 Z1-2 3270 1630 600 850 1400 9.09 8.65 9.53 0.2882 Z2-4 5380 1890 600 850 1400 19.11 18.18 20.03 0.5153 Z3-6 5380 2140 600 850 1500 23.18 22.10 24.26 0.5614 Z4-9 5380 2640 600 850 1500 29.84 28.45 31.23 0.6645 Z5-12 5380 2640 600 850 2000 35.42 34.02 36.81 0.767无水、不行车、有覆土1 Z1-2F 3270 1630 500 500 1400 8.30 8.30 8.30 0.2902 Z2-4F 5380 1890 500 500 1400 17.44 17.44 17.44 0.5293 Z3-6F 5380 2140 500 500 1500 21.23 21.23 21.23 0.6624 Z4-9F 5380 2640 500 500 1500 27.33 27.33 27.33 0.8415 Z5-12F 5380 2640 500 500 2000 32.91 32.91 32.91 0.841无水、行车、无覆土1 Z1-2Q 3270 1630 600 850 1400 9.09 8.65 9.53 0.3212 Z2-4Q 5380 1890 600 850 1400 19.11 18.18 20.03 0.5973 Z3-6Q 5380 2140 600 850 1500 23.18 22.10 24.26 0.6714 Z4-9Q 5380 2640 600 850 1500 29.84 28.45 31.23 0.8385 Z5-12Q 5380 2640 600 850 2000 35.42 34.02 36.81 0.974无水、行车、有覆土1 Z1-2QF 3270 1630 500 500 1400 8.30 8.30 8.30 0.3292 Z2-4QF 5380 1890 500 500 1400 17.44 17.44 17.44 0.5373 Z3-6QF 5380 2140 500 500 1500 21.23 21.23 21.23 0.6814 Z4-9QF 5380 2640 500 500 1500 27.33 27.33 27.33 0.8535 Z5-12QF 5380 2640 500 500 2000 32.91 32.91 32.91 0.853有水、不行车、无覆土1 Z1-2S 3530 1890 600 850 1400 12.01 11.43 12.59 0.3342 Z2-4S 5380 1890 600 850 1400 19.11 18.18 20.03 0.5153 Z3-6S 5620 2380 600 850 1500 27.65 26.36 28.94 0.6214 Z4-9S 5620 2880 600 850 1500 34.63 33.01 36.25 0.7205 Z5-12S 5620 2880 600 850 2000 41.10 39.48 42.72 0.816有水、不行车、有覆土1 Z1-2SF 3530 1890 500 500 1400 10.96 10.96 10.96 0.3362 Z2-4SF 5380 1890 500 500 1400 17.44 17.44 17.44 0.5293 Z3-6SF 5620 2380 500 500 1500 25.32 25.32 25.32 0.7384 Z4-9SF 5620 2880 500 500 1500 31.72 31.72 31.72 0.9165 Z5-12SF 5620 2880 500 500 2000 38.19 38.19 38.19 0.916有水、行车、无覆土1 Z1-2SQ 3530 1890 600 850 1400 12.01 11.43 12.59 0.3722 Z2-4SQ 5380 1890 600 850 1400 19.11 18.18 20.03 0.5973 Z3-6SQ 5620 2380 600 850 1500 27.65 26.36 28.94 0.7404 Z4-9SQ 5620 2880 600 850 1500 34.63 33.01 36.25 0.9045 Z5-12SQ 5620 2880 600 850 2000 41.10 39.48 42.72 1.005有水、行车、有覆土1 Z1-2SQF 3530 1890 500 500 1400 10.96 10.96 10.96 0.3812 Z2-4SQF 5380 1890 500 500 1400 17.44 17.44 17.44 0.5373 Z3-6SQF 5620 2380 500 500 1500 25.32 25.32 25.32 0.7574 Z4-9SQF 5620 2880 500 500 1500 31.72 31.72 31.72 0.9295 Z5-12SQF 5620 2880 500 500 2000 38.19 38.19 38.19 0.929无水、不行车、无覆土6 Z6-16 6880 3140 600 850 1600 49.27 47.05 51.49 1.1137 Z7-20 6880 3640 600 850 1600 58.27 55.64 60.89 1.3268 Z8-25 6880 3640 600 850 2000 66.66 64.04 69.28 1.3269 Z9-30 6880 3640 600 850 2400 75.06 72.43 77.68 1.32610 Z10-40 8280 3640 600 850 2500 93.83 90.64 97.02 1.71811 Z11-50 9880 3640 600 850 2500 112.88 109.04 116.72 2.193无水、不行车、有覆土6 Z6-16F 6880 3140 500 500 1600 45.28 45.28 45.28 1.2097 Z7-20F 6880 3640 500 500 1600 53.54 53.54 53.54 1.4368 Z8-25F 6880 3640 500 500 2000 61.94 61.94 61.94 1.4369 Z9-30F 6880 3640 500 500 2400 70.33 70.33 70.33 1.43610 Z10-40F 8280 3640 500 500 2500 88.08 88.08 88.08 1.99611 Z11-50F 9880 3640 500 500 2500 105.97 105.97 105.97 2.751无水、行车、无覆土6 Z6-16Q 7120 3380 600 850 1600 55.57 53.07 58.07 1.2837 Z7-20Q 7120 3880 600 850 1600 64.90 61.97 67.82 1.5328 Z8-25Q 7120 3880 600 850 2000 74.25 71.33 77.17 1.5329 Z9-30Q 7120 3880 600 850 2400 83.61 80.68 86.53 1.79010 Z10-40Q 8520 3880 600 850 2500 103.85 100.31 107.38 2.27911 Z11-50Q 10120 3880 600 850 2500 124.31 120.08 128.54 3.126无水、行车、有覆土6 Z6-16QF 6880 3140 500 500 1600 45.28 45.28 45.28 1.2407 Z7-20QF 6880 3640 500 500 1600 53.54 53.54 53.54 1.4718 Z8-25QF 6880 3640 500 500 2000 61.94 61.94 61.94 1.4719 Z9-30QF 6880 3640 500 500 2400 70.33 70.33 70.33 1.47110 Z10-40QF 8280 3640 500 500 2500 88.08 88.08 88.08 2.04611 Z11-50QF 9880 3640 500 500 2500 105.97 105.97 105.97 2.816有水、不行车、无6 Z6-16S 7120 3380 600 850 1600 55.57 53.07 58.07 1.2027 Z7-20S 7120 3880 600 850 1600 64.90 61.97 67.82 1.4388 Z8-25S 7120 3880 600 850 2000 74.25 71.33 77.17 1.438覆土9 Z9-30S 7120 3880 600 850 2400 83.61 80.68 86.53 1.69710 Z10-40S 8520 3880 600 850 2500 103.85 100.31 107.38 2.17511 Z11-50S 10120 3880 600 850 2500 124.31 120.08 128.54 2.736有水、不行车、有覆土6 Z6-16SF 7120 3380 500 500 1600 51.07 51.07 51.07 1.3577 Z7-20SF 7120 3880 500 500 1600 59.63 59.63 59.63 1.8168 Z8-25SF 7120 3880 500 500 2000 68.99 68.99 68.99 1.8169 Z9-30SF 7120 3880 500 500 2400 78.34 78.34 78.34 1.81610 Z10-40SF 8520 3880 500 500 2500 97.49 97.49 97.49 2.45311 Z11-50SF 10120 3880 500 500 2500 116.70 116.70 116.70 3.368有水、行车、无覆土6 Z6-16SQ 7120 3380 600 850 1600 55.57 53.07 58.07 1.3147 Z7-20SQ 7120 3880 600 850 1600 64.90 61.97 67.82 1.5658 Z8-25SQ 7120 3880 600 850 2000 74.25 71.33 77.17 1.5659 Z9-30SQ 7120 3880 600 850 2400 83.61 80.68 86.53 1.85610 Z10-40SQ 8520 3880 600 850 2500 103.85 100.31 107.38 2.42911 Z11-50SQ 10120 3880 600 850 2500 124.31 120.08 128.54 3.340有水、行车、有覆土6 Z6-16SQF 7120 3380 500 500 1600 51.07 51.07 51.07 1.3887 Z7-20SQF 7120 3880 500 500 1600 59.63 59.63 59.63 1.8518 Z8-25SQF 7120 3880 500 500 2000 68.99 68.99 68.99 1.8519 Z9-30SQF 7120 3880 500 500 2400 78.34 78.34 78.34 1.85110 Z10-40SQF 8520 3880 500 500 2500 97.49 97.49 97.49 2.50311 Z11-50SQF 10120 3880 500 500 2500 116.70 116.70 116.70 3.424无水、不行车、有覆土12 Z12-75F 13320 3880 500 500 2800 168.61 168.61 168.61 3.28013 Z13-100F 14520 4380 500 500 2800 210.74 210.74 210.74 4.392无水、行车、有覆土12 Z12-75QF 13320 3880 500 500 2800 168.61 168.61 168.61 3.33013 Z13-100QF 14520 4380 500 500 2800 210.74 210.74 210.74 4.449有水、不行车、有覆土12 Z12-75SF 13320 3880 500 500 2800 168.61 168.61 168.61 3.53413 Z13-100SF 14520 4380 500 500 2800 210.74 210.74 210.74 4.904有水、行车、有覆土12 Z12-75SQF 13320 3880 500 500 2800 168.61 168.61 168.61 3.58413 Z13-100SQF 14520 4380 500 500 2800 210.74 210.74 210.74 4.961无水、不行车、有覆土12a Z12a-75F 9960 6510 500 500 2800 213.63 213.63 213.63 3.266 13a Z13a-100F 11760 6510 500 500 2800 254.87 254.87 254.87 4.309无水、行车、有覆土12a Z12a-75QF 9960 6510 500 500 2800 213.63 213.63 213.63 3.377 13a Z13a-100QF 11760 6510 500 500 2800 254.87 254.87 254.87 4.408有水、不行车、有覆土12a Z12a-75SF 10200 6750 500 500 2800 227.01 227.01 227.01 3.686 13a Z13a-100SF 12000 6750 500 500 2800 269.87 269.87 269.87 5.098有水、行车、有覆土12a Z12a-75SQF 10200 6750 500 500 2800 227.01 227.01 227.01 3.797 13a Z13a-100SQF 12000 6750 500 500 2800 269.87 269.87 269.87看完以上信息是不是觉得这本书很好用，那就敬请关注更多关于《02S701 砖砌化粪池》的信息，我们会随时更新！By-标准图集科博士网上书店THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
砖砌化粪池、隔油池施工方案一、工程概况化粪池HC1选用标准图集：02S701—Z-13-100SF号砖砌化粪池，选用有地下水型，化粪池有效容积：100立方米；化粪池HC2选用标准图集：02S701—Z-10-40SF号砖砌化粪池；有地下水型，有效容积：40立方米。
1#隔油池选用图集：01S519—ZG-3F;2#隔油池选用01S519—ZG-2F,无地下水。
二、编制依据1、《建筑地基基础工程施工质量验收规范》GB50202-2002；2、《砌体工程施工质量验收规范》GB50203-2002；3、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；4、《地下防水工程质量验收规范》GB50208-2002；5、公司厂区室外管网设计图纸及选用标准图集规定等；三、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑降水→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青→作化粪池24H灌水实验→土方回填→化粪池预制顶盖安装。
根据本工程特点各分项工程确定如下施工方案：1、土方工程施工方案(1)、化粪池及隔油池土方开挖概况：本工程化粪池2座，型号分别为：Z-13-100SF、Z-10-40SF；隔油池2座，型号为：2G-3F、2G-2F,化粪池采用有地下水，顶面不过汽车，有覆土；隔油池采用无地下水，顶面不过汽车，有覆土。
（2）、化粪池及隔油池土方开挖施工措施及方法：土方开挖采取机械大开挖，根据土质情况，开挖土体放坡系数选用1:0.5,2座隔油池开挖深度约2.7m，四周场地宽阔，能满足放坡要求。
化粪池Z-13-100SF（1#化粪池），开挖深度约5.7m,南开挖面在路边，不具备放坡条件，需利用钢管、木板进行支撑,木板立放，贴于土体，木板满墙布置，然后利用钢管架做横斜支撑进行加固。
砖砌化粪池、隔油池施工方案施工方案：砖砌化粪池和隔油池的施工方案如下。
化粪池HC1和HC2选用标准图集02S701-Z-13-100SF号和02S701-Z-10-40SF号砖砌化粪池，分别具有地下水型和有效容积100立方米和40立方米。
1#隔油池和2#隔油池分别选用图集01S519-ZG-3F和01S519-ZG-2F，无地下水。
编制依据包括《建筑地基基础工程施工质量验收规范》、《砌体工程施工质量验收规范》、《建筑给水排水及采暖工程施工质量验收规范》、《地下防水工程质量验收规范》和公司厂区室外管网设计图纸及选用标准图集规定等。
施工措施：根据本工程实际情况，确定施工工艺顺序如下。
化粪池基坑土方开挖，基坑土体护坡加固，基坑降水，基坑底部清槽，铺垫层下卵石或碎石层，混凝土垫层，砌筑池壁红砖，化粪池顶盖及圈梁支模、绑筋、浇注混凝土，化粪池顶盖预制板制作，化粪池顶盖拆模，抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青，作化粪池24H灌水实验，土方回填，化粪池预制顶盖安装。
施工方案：根据本工程特点各分项工程，确定如下施工方案。
化粪池及隔油池土方开挖概况：本工程化粪池2座，型号分别为Z-13-100SF和Z-10-40SF，隔油池2座，型号为2G-3F和2G-2F。
化粪池采用有地下水，顶面不过汽车，有覆土；隔油池采用无地下水，顶面不过汽车，有覆土。
土方开挖施工措施及方法：土方开挖采取机械大开挖，根据土质情况，开挖土体放坡系数选用1:0.5.化粪池Z-13-100SF（1#化粪池）开挖深度约5.7m，南开挖面在路边，需利用钢管、木板进行支撑。
化粪池Z-10-40SF（2#化粪池）开挖深度约4.9m（局部5.7m），开挖面北、西两面临地下室砼墙体，不用考虑放坡，东边和南边具备放坡条件。
土方开挖注意事项包括为防止遇雨季天气，基础开挖完成后，立即清理基槽将化粪池底板完成。
基础开挖完成后，要进行人工休整边坡，以确保施工的安全。
