UML 统一建模试题集1.UML中关联的多重度是指()A.一个类有多个方法被另一个类调用B.一个类的实类能够与另一个类的多个实类相关联C.一个类的某个方法被另一个类调用的次数D.两个类所具有的相同的方法和属性答案:B2.已知三个类A.B和C.其中类A由类B的一个实类和类C的1个或多个实类构成.请画出能够正确表示类A,B和C之间关系的UML类图.答案:3在某个信息系统中，存在如下的业务陈述：①一个客户提交0个或多个订单；②一个订单由一个且仅由一个客户提交。

系统中存在两个类：“客户”类和“订单”类。

对应每个“订单”类的实例，存在___(46)___“客户”类的实例；对应每个“客户”类的实例，存在___(47)___个“订单”类的实例。

供选择的答案：（1）A.0个 B.1个 C.1个或多个 D.0个或多个（2）A.0个 B.1个 C.1个或多个 D.0个或多个答案: 1. 2.4、 UML中的交互图有两种，分别是顺序图和协作图，请分析一下两者之间的主要差别和各自的优缺点。

掌握利用两种图进行的设计的方法。

答：协作图可视化地表示了对象之间随时间发生的交互，它除了展示对象之间的关联，还显示出对象之间的消息传递。

与顺序图一样，协作图也展示对象之间的交互关系。

顺序图强调的是交互的时间顺序，而协作图强调的是交互的语境和参与交互的对象的整体组织。

顺序图按照时间顺序布图，而协作图按照空间组织布图。

顺序图可以清晰地表示消息之间的顺序和时间关系，但需要较多的水平方向的空间。

协作图在增加对象时比较容易，而且分支也比较少，但如果消息比较多时难以表示消息之间的顺序。

6、什么是高内聚度高内聚度是对一个类中的各个职责之间相关程度和集中程度的度量。

一个具有高度相关职责的类并且这个类所能完成的工作量不是特别巨大，那么它就具有高内聚度。

7、UML提供一系列的图支持面向对象的分析与设计,其中_G__给出系统的静态设计视图;_B_对系统的行为进行组织和建模是非常重要的;_D__和_F_都是描述系统动态视图的交互图,其中_D__描述了以时间顺序组织的对象之间的交互活动,_F__强调收发消息的对象的组织结构.A状态图B用例图C状态图D序列图E部署图F协作图G类图9、UML是有四种关系，他们分别是：依赖，关联，泛化和实现，还有一种聚集是一种特殊类型的关联，请标出图示是哪种关系：（１） ---------------( ) key:依赖0..1 0..*（２）employer employee( ) key:关联（３）（）key:聚集（４）（）key:泛化（５）—————————（）key:实现图为销售实例，请为概念类添加联系。

a,b,c,d？解： a: 1 b: 1..* c: 1 d: 1..*12、这是个usecase，其中有两个打电话的个案：使用电话卡和对方付款。

Actort是电话用户，画出其usecase diagram。

解：如图：14.什么是对象间的可见性?答:可见性（Visibility）指的是一个对象能够“看到”或者引用另一个对象的能力。

15.领域模型是一组表示__A__，在设计工作中广泛用来启发设计软件对象.A.真实世界的概念类B.虚拟世界的概念类C.软件部件的模型D.硬件部件的模型16.UML提供了一系列的图支持面向对象的分析与设计，其中____(1)___给出系统的静态设计视图；___(2)____对系统的行为进行组织和建模是非常重要的；____(3)___和____(4)___都是描述系统动态视图的交互图，其中___(3)___描述了以时间顺序组织的对象之间的交互活动，___(4)____强调收发消息的对象的组织结构。

A、状态图B、用例图C、序列图D、部署图E、协作图F、类图答案：（1）F （2）B （3）C （4）E17.在UML提供的图中，___（1）___用于描述系统与外部系统及用户之间的交互；__（2）___用于按时间顺序描述对象间的交互。

（1）A、用例图 B、类图 C、对象图 D、部署图（2）A、网络图 B、状态图 C、协作图 D、序列图答案：（1）A （2）D18.可以用_____________和____________两种方法找概念类。

答案：概念类类别表、标识名词短语19.关于GRASP模式设计的。

（中午提到的，这里就不写了）20.找出下面场景中的概念类：（1）.顾客带着购买的商品或服务来到POS收款台（2）.收款员启动一次销售（3）.收款员输入商品标识（4）.系统记录商品，并且显示该商品说明，价格，并计算总金额。

按一组计价规则计算单价。

答案：顾客、POS收款台、收款员、销售、商品标识、商品、商品说明21.画出下面场景的SSD图1.收款员启动一次销售(makeNewSale())2.收款员输入商品标识(enterItem(itemID,quantity))3.销售结束，系统计算并显示总金额（endSale（））4.顾客付款，系统处理支付。

(makePayment(amount))答案如下：备注：1和2差不多，选其中一道就行了。

同时还可以出一些画交互图的，这里不讲了。

22 .统一过程中的四个阶段？答：初始阶段（Inception）细化阶段（Elaboration）构造阶段（Construction）提交阶段（Transition）什么是设计过程中的Open-Close原则23.识别概念类的策略？识别概念类的策略1:使用概念类类别表识别概念类的策略2:标识名词短语24.GRASP（分配职责中通用原则的模式）及各解决了什么问题？（5个）信息专家（Information Expert模式名：信息专家（或专家）解决的问题：分配职责给对象的基本原则是什么创建者（Creator）模式名：创建者解决的问题：谁负责创建某个类的新的实例低耦合（Low Coupling）模式名：低耦合解决的问题：如何支持低依赖关系和增加重用？高内聚（High Cohesion）模式名：高内聚解决的问题：如何将复杂性保持在可控制的范围内？控制器（Controller）模式名：控制器解决的问题：谁来负责处理一个输入系统事件？27.设计模式的概念参考答案：富有经验的面向对象专家（或其它软件开发人员）设计的作为通用原则和惯用法的解决方案，用于指导软件设计。

如果将它们按问题和解决方案描述的结构形式编篡，然后起一个名字。

这就是设计模式。

30、需求分类主要需求FURPS的内容？主要需求：功能、可用性、可靠性、性能、可维护性31、读懂交互图，并结合其他条件将设计转化为代码。

35、适配器，策略，组合，单例子，工厂方法，抽象工厂等模式的理解和应用。

模式名：单例模式（Singleton）问题：如何使一个类严格地只有一个实例？解决方案：定义一个静态的返回单例（Singleton）的类方法。

模式名：策略模式（Strategy）问题：如何设计一种方案可以适应算法或规则的频繁变更？解决方案：定义一系列的算法，把他们一个个封装起来，并且使他们可以互相替换，具体的说就是为每个算法/政策/策略分别定义一个具有公共接口的类。

模式名：组成模式（Composite）问题：希望按处理原子对象的方式来处理由原子对象结合而成的组合对象解决方案：组成对象和原子对象实现相同的接口。

模式名：观察者模式（Composite）问题：如何维护对象之间的一致性？解决方案：当一个对象的状态发生变化时，所有依赖于它的对象都得到通知并被自动更新。

模式名：适配器模式（Adapter）问题：如何解决不兼容的接口的问题，或者说如何提供一个稳定的接口给具有不同接口的相似组件？解决方案：通过一个中间的适配器对象使一个组件的原有接口转变成另一个接口。

38.在UML提供的图中，（1）用于描述系统与外部系统及用户之间的交互；（2）用于按时间顺序描述对象间交互。

（1）A.用例图 B.类图 C.对象图 D.部署图（2）A.网络图 B.状态图 C.协作图 D.序列图答案：(1)A (2)D39.UML提供了4种结构图用于对系统的静态方面进行可视化、详述、构造和文档化。

其中___(3)___是面向对象系统规模中最常用的图，用于说明系统的静态设计视图；当需要说明系统的静态实现视图时，应该选择___(4)___；当需要说明体系结构的静态实施视图时，应该选择___(5)___。

（3）A．构件图B．类图C．对象图D．部署图（4）A．构件图B．协作图C．状态图D．部署图（5）A．协作图B．对象图C．活动图D．部署图答案：(3)B (4)A (5)D41.定义大多数的需求和范围的工作是在UP中的（11）阶段完成的。

（11）A初始阶段B细化阶段C构造阶段D提交阶段答案：(11)B42.下列（12）不在UP的初始阶段中完成的（12）A编制简要的愿景文档B粗略评估成本C定义大多数的需求 D业务案例答案：(12)C44.领域模型是一组表示真实世界的（16），不是（17）的模型。

答案：(16)概念类（17）软件部件45.在协作图中通过（18）表示出消息的时间顺序。

答案：(18)消息编号46.在面向对象的方法学中，对象可看成是属性及对于这些属性的专用服务的封装体。

封装是一种（19）技术，封装的目的是使对象的（20）分离。

（19）A组装B产品化C固化D信息隐藏（20）A定义和实现B设计和测试C设计和实现D分析和定义答案：(19)D (20)A47.类是一组具有相同属性的和相同服务的对象的抽象描述，类中的每个对象都是这个类的一个（21）。

类之间共享属性与服务的机制称为（22）。

一个对象通过发送（23）来请求另一个对象为其服务。

（21）A例证B用例C实例D例外（22）A多态性B动态绑定C静态绑定D继承（23）A调用语句 B消息C命令D口令答案：(21)C (22)D （23）B48．什么是use case？在use case中，什么是场景（scenario），什么是活动者（actor）？P4749．什么是SSD图？什么是领域模型？P118，p12850．领域模型又称为（）A．业务流程模型 B.用例模型 C.概念模型 D.设计模型答案:C51.在画SSD图时, 应该如何对待所涉及的系统:A.详细描述其内部结构及其功能;B.简单描述其内部结构,但是罗列系统所有的功能C.详细描述其内部结构,并不列出系统的功能D.不对系统的内部结构与功能进行描述.答案:D52．下面那一种模式是不属于GRASP模式的A．多态（Ploymorphism）；B行为对象（pure fabrication）C.中间者（Indirection）D.GoF答案：D54.在UML提供的图中,__（1）_用于描述系统与外部系统及用户之间的交互，（2）用于按时间顺序描述对象间的交互。

合集下载

UML多选题

UML多选题

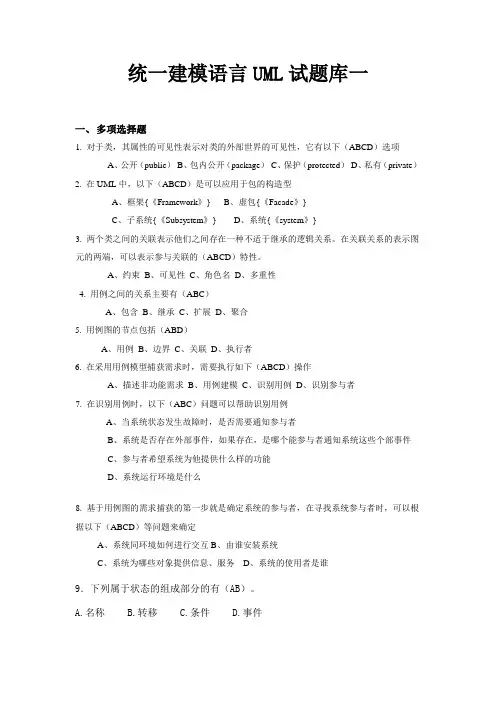

统一建模语言UML试题库一一、多项选择题1. 对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）2. 在UML中，以下（ABCD）是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subsystem》}D、系统{《system》}3. 两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。
