机械原理第七章习题答案

参考答案 第一章 绪论一，填空题1.1 能量，物料，信息1.2运动，动力 1.3制造，运动，装配 二、选择题2.1 D 2.2 B 三，简答题第二章 机械的结构分析二、综合题1．n = 7 ，p l = 9 ，p h = 121927323=-⨯-⨯=--=h l P P n F从图中可以看出该机构有2个原动件，而由于原动件数与机构的自由度数相等，故该机构具有确定的运动。

2． （a ）D 、E 处分别为复合铰链（2个铰链的复合）；B 处滚子的运动为局部自由度；构件F 、G 及其联接用的转动副会带来虚约束。

n = 8 ，p l = 11 ，p h = 1111128323=-⨯-⨯=--=h l P P n F3． （c ）n = 6 ，p l = 7 ，p h = 313726323=-⨯-⨯=--=h l P P n F（e ）n = 7 ，p l = 10 ，p h = 0101027323=-⨯-⨯=--=h l P P n F 4． （a ）n = 5 ，p l = 7 ，p h = 010725323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅱ级组 因为该机构是由最高级别为Ⅱ级组的基本杆组构成的，所以为Ⅱ级机构。

（c ）n = 5 ，p l = 7 ，p h = 010725323=-⨯-⨯=--=h l P P n FⅢ级组因为该机构是由最高级别为Ⅲ级组的基本杆组构成的，所以为Ⅲ级机构。

5． n = 7 ，p l =10 ，p h = 0101027323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅲ级组当以构件AB 为原动件时，该机构为Ⅲ级机构。

Ⅱ级组 Ⅱ级组 Ⅱ级组当以构件FG 为原动件时，该机构为Ⅱ级机构。

可见同一机构，若所取的原动件不同，则有可能成为不同级别的机构。

6． （a ）n = 3 ，p l = 4 ，p h = 101423323=-⨯-⨯=--=h l P P n F因为机构的自由度为0，说明它根本不能运动。

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换6）、运动制造 7）、预定终端 8）、中间环节 9）、确定有用构件3判断题答案1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

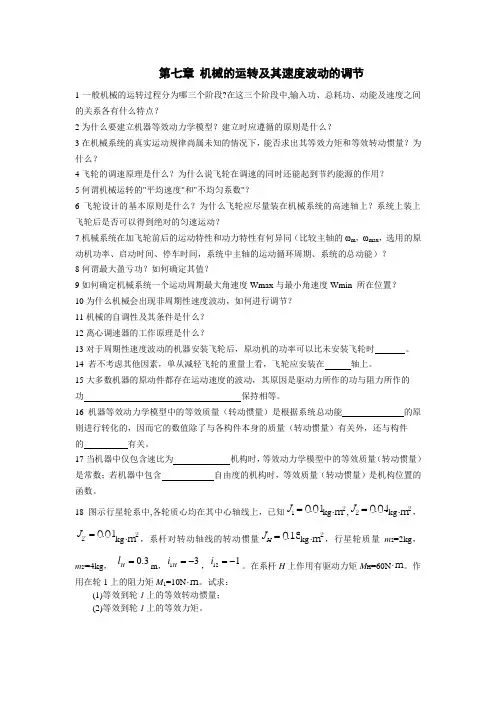

第七章 机械的运转及其速度波动的调节1一般机械的运转过程分为哪三个阶段?在这三个阶段中,输入功、总耗功、动能及速度之间的关系各有什么特点？2为什么要建立机器等效动力学模型？建立时应遵循的原则是什么？3在机械系统的真实运动规律尚属未知的情况下，能否求出其等效力矩和等效转动惯量？为什么？4飞轮的调速原理是什么？为什么说飞轮在调速的同时还能起到节约能源的作用？ 5何谓机械运转的"平均速度"和"不均匀系数"？6飞轮设计的基本原则是什么？为什么飞轮应尽量装在机械系统的高速轴上？系统上装上飞轮后是否可以得到绝对的匀速运动？7机械系统在加飞轮前后的运动特性和动力特性有何异同（比较主轴的ωm ，ωmax ，选用的原动机功率、启动时间、停车时间，系统中主轴的运动循环周期、系统的总动能）？ 8何谓最大盈亏功？如何确定其值？9如何确定机械系统一个运动周期最大角速度Wmax 与最小角速度Wmin 所在位置？ 10为什么机械会出现非周期性速度波动，如何进行调节？ 11机械的自调性及其条件是什么？ 12离心调速器的工作原理是什么？13对于周期性速度波动的机器安装飞轮后，原动机的功率可以比未安装飞轮时 。

14 若不考虑其他因素，单从减轻飞轮的重量上看，飞轮应安装在 轴上。

15大多数机器的原动件都存在运动速度的波动，其原因是驱动力所作的功与阻力所作的 功 保持相等。

16机器等效动力学模型中的等效质量（转动惯量）是根据系统总动能 的原则进行转化的，因而它的数值除了与各构件本身的质量（转动惯量）有关外，还与构件 的 有关。

17当机器中仅包含速比为 机构时，等效动力学模型中的等效质量（转动惯量）是常数；若机器中包含 自由度的机构时，等效质量（转动惯量）是机构位置的函数。

18 图示行星轮系中,各轮质心均在其中心轴线上，已知J 1001=.kg ⋅m 2,J 2004=.kg ⋅m 2，J 2001'.=kg ⋅m 2，系杆对转动轴线的转动惯量J H =018.kg ⋅m 2，行星轮质量m 2=2kg ，m 2'=4kg ，0.3H l =m ，13H i =-，121i =-。

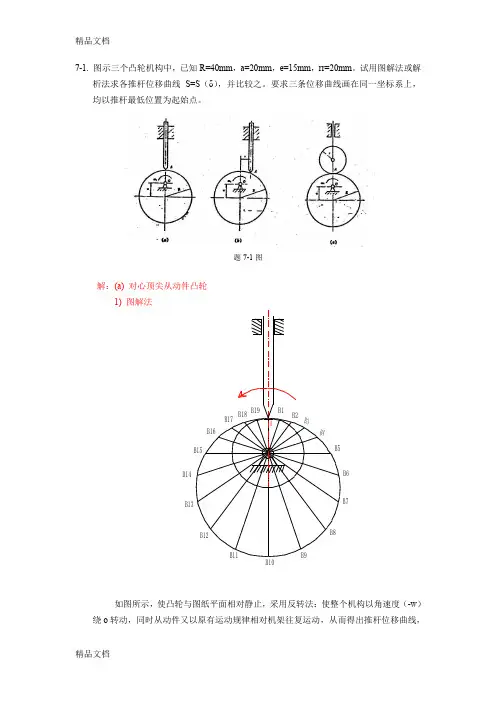

7-1. 图示三个凸轮机构中，已知R=40mm ，a=20mm ，e=15mm ，rr=20mm 。

试用图解法或解析法求各推杆位移曲线 S=S （δ），并比较之。

要求三条位移曲线画在同一坐标系上，均以推杆最低位置为起始点。

题7-1图解：(a) 对心顶尖从动件凸轮1) 图解法B1B2B 3B 4B5B6B7B8B9B10B11B12B13B14B15B16B17B18B19A如图所示，使凸轮与图纸平面相对静止，采用反转法：使整个机构以角速度（-w ）绕o 转动，同时从动件又以原有运动规律相对机架往复运动，从而得出推杆位移曲线，如下：1'2'3'4'5'6'7'8'9'10'11'12'13'14'15'16'17'18'19'pha OS2）解析法以凸轮回转中心为原点、从动件推程运动方向为x 轴正向，建立右手直角坐标系，知道直线1OB 和凸轮廓线圆方程，联立组成方程组，可求得交点坐标：⎩⎨⎧=++=-︒22240)20(0)19/360tan(y x y x 得出x=7.28mm ，y=18.73mm （第三象限负值舍去）结合如下公式：⎩⎨⎧+=+=ϕϕcos )(sin )(s r y s r x b b 可解得Pha=18.95度，s=20.4985mm 同理，其他s 、pha 值可依次求得。

由方程计算出的s 、pha 值如下表所示：Pha/度 S/mm 1*360/19 20.4985 2*360/19 22.0532 3*360/19 24.8257 4*360/19 29.0071 5*360/19 34.6410 6*360/19 41.3684 7*360/19 48.3371 8*360/19 54.4139 9*360/19 58.54.8 10*360/1960.000011*360/19 58.54.812*360/19 54.413913*360/19 48.337114*360/19 41.368415*360/19 34.641016*360/19 29.007117*360/19 24.825718*360/19 22.053219*360/19 20.4985根据计算出的s、pha值，从而做出推杆位移曲线S=S（δ）（见图解法曲线）(b)(c)图解法和解析法方法同（a）。
