人造太阳简介1000字人造太阳是指人类通过科技手段创造出来的一种能够模拟太阳光和热能的设备。
人造太阳的研发和应用是为了满足人类对能源的需求和对太阳能利用的探索。
下面将就人造太阳的原理、发展历程和应用前景进行详细介绍。
人造太阳的原理是通过模拟太阳的核聚变过程来产生强大的光和热能。
太阳是由氢原子核聚变为氦原子核释放出巨大能量的恒星，而人造太阳则是通过控制核聚变反应来产生能量。
核聚变是指将两个轻核聚合成一个更重的核的过程，这一过程释放出的能量是核裂变的数百倍，因此具有巨大的潜力。
人造太阳的研发始于20世纪，最早的尝试是通过控制核聚变反应来产生能量。
然而，由于核聚变反应需要极高的温度和压力才能进行，科学家们面临着巨大的挑战。
直到20世纪中叶，人们才开始在实验室中成功地实现了一些核聚变反应。
随着科技的发展和实验设备的改进，人造太阳的研发进入了一个新的阶段。
人造太阳的研发涉及到多个领域，包括物理学、核工程学、材料科学等。
为了实现核聚变反应，科学家们需要开发出高温高压的研究设备，并研究材料的耐高温性能。
此外，人造太阳的研发还需要解决能量产生过程中释放出的高能粒子对设备的破坏问题。
因此，人造太阳的研发是一项复杂而艰巨的任务。
人造太阳的应用前景广阔。
首先，人造太阳可以成为未来能源的重要来源。
目前，世界各地都在寻找可再生能源的替代方案，而人造太阳作为一种可持续发展的能源形式，具有巨大的潜力。
其次，人造太阳可以应用于航天领域。
由于太阳能在太空中的利用效率更高，因此人造太阳可以为太空探测器和卫星提供能源支持。
此外，人造太阳还可以用于工业生产中的高温加热和化学反应，提高生产效率和降低能源消耗。
然而，人造太阳的研发仍面临许多挑战。
首先，核聚变反应需要极高的温度和压力才能进行，科学家们需要找到一种可行的方法来实现这一条件。
其次，人造太阳的研发需要大量的资金投入和科研人才的支持，这对于许多国家来说是一个巨大的挑战。
此外，人造太阳的实际应用还需要解决能源转化和储存的问题，以便将其广泛应用于各个领域。
模拟太阳光的能量密度
模拟太阳光的能量密度可以通过使用太阳能模拟器来实现。
太阳能模拟器是一种设备，可以模拟出太阳光照射到地球表面的光谱和能量密度。
太阳能模拟器通常由以下几个部分组成：光源、光学系统、能量控制器和能量测量系统。
其中，光源是模拟器的核心部分，通常使用氙灯或LED灯作为光源。
光学系统包括透镜、反射镜、光纤等，用于聚焦和传输光线。
能量控制器可以调节模拟器输出的能量密度和光谱，以满足不同应用的需求。
能量测量系统可以实时监测模拟器输出的能量密度和光谱，以确保其符合要求。
在模拟太阳光的能量密度时，需要根据具体应用的要求来调整模拟器的参数，包括输出能量密度、光谱范围、波长分布等。
一般来说，太阳能模拟器可以模拟出太阳光的能量密度在100-1000W/m²之间，波长范围在0.3-10μm之间。
这种模拟器可以广泛应用于太阳能电池、光热发电、光催化、光生物学、环境监测等领域。

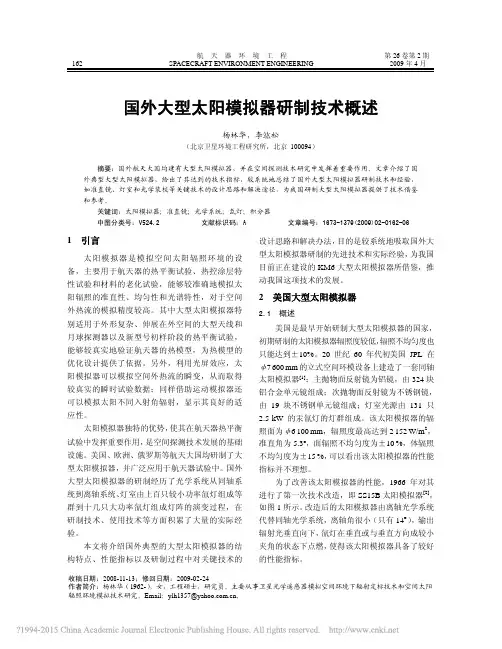

航天器环境工程第26卷第2期162 SPACECRAFT ENVIRONMENT ENGINEERING 2009年4月国外大型太阳模拟器研制技术概述杨林华，李竑松（北京卫星环境工程研究所，北京 100094）摘要：国外航天大国均建有大型太阳模拟器，并在空间探测技术研究中发挥着重要作用。
文章介绍了国外典型大型太阳模拟器，给出了其达到的技术指标，较系统地总结了国外大型太阳模拟器研制技术和经验，如准直镜、灯室和光学装校等关键技术的设计思路和解决途径，为我国研制大型太阳模拟器提供了技术借鉴和参考。
关键词：太阳模拟器；准直镜；光学系统；氙灯；积分器中图分类号：V524.2 文献标识码：A 文章编号：1673-1379(2009)02-0162-061 引言太阳模拟器是模拟空间太阳辐照环境的设备，主要用于航天器的热平衡试验、热控涂层特性试验和材料的老化试验，能够较准确地模拟太阳辐照的准直性、均匀性和光谱特性，对于空间外热流的模拟精度较高。
其中大型太阳模拟器特别适用于外形复杂、伸展在外空间的大型天线和月球探测器以及新型号初样阶段的热平衡试验，能够较真实地验证航天器的热模型，为热模型的优化设计提供了依据。
另外，利用光屏效应，太阳模拟器可以模拟空间外热流的瞬变，从而取得较真实的瞬时试验数据；同样借助运动模拟器还可以模拟太阳不同入射角辐射，显示其良好的适应性。
太阳模拟器独特的优势，使其在航天器热平衡试验中发挥重要作用，是空间探测技术发展的基础设施。
美国、欧洲、俄罗斯等航天大国均研制了大型太阳模拟器，并广泛应用于航天器试验中。
国外大型太阳模拟器的研制经历了光学系统从同轴系统到离轴系统、灯室由上百只较小功率氙灯组成等群到十几只大功率氙灯组成灯阵的演变过程，在研制技术、使用技术等方面积累了大量的实际经验。
本文将介绍国外典型的大型太阳模拟器的结构特点、性能指标以及研制过程中对关键技术的设计思路和解决办法，目的是较系统地吸取国外大型太阳模拟器研制的先进技术和实际经验，为我国目前正在建设的KM6大型太阳模拟器所借鉴，推动我国这项技术的发展。
稳态太阳光模拟器标准与系统介绍 依据IEC 60904-9与ASTM E927 国际标准所研发设计的AAA 级太阳能模拟器，用以测量太阳能电池效率，其光斑大小为5 cm x 5 cm 。
采光纤导光功能，可配合实验室需求，依据场所任意移动，并自由调整出光方向，便于应用各种领域，也可与手套箱结合。
可搭选配光强度调正光圈来做自动光强度变化量测。
模拟器搭配电表可量测0.1 mA ~ 1 A 电流值，适用于各式太阳能电池研究开发。
表一. 符合IEC 60904-9中 3A 等级模拟器的标准：IEC60904-9 characteristic 标准A 级范围 光焱SS-F5-3A 等级 光谱匹配度Spectral match0.75-1.25 A 照度不均匀度Non-uniformity of irradiance2% A 瞬时不稳定度Temporal instability 2% A光斑: 50 mm x 50 mm图2. 平行出光示意图图1. 向下出光示意图 系统架构示意图SS-F5-3A AAA50x50mm2Steady-State Solar Simulator 图3. 光谱匹配度：SS-F5-3A符合IEC60904-9 中AM1.5G 光谱Spectral Match之 A 级定义图4. 照度不均匀度：SS-F5-3A符合IEC 60904-9中Non-Uniformity of Irradiance之A级之定义 图5. 瞬时不稳定度：SS-F5-3A符合 IEC 60904-9中Temporal Instability 之A级定义SS-F5-3A AAA50x50mm2Steady-State Solar Simulator主要技术指标1. 照射面积50mm x50mm2. 光谱匹配度AM1.5G，<±15%，A级3. 辐射空间非均匀性<±2%，A级4. 时间非稳定性<±1%，A级5. 光纤导光功能均光系统与光源系统分离设计6. 灯源系统300 W氙灯光源带光学反射罩7. 光谱范围400 nm ~ 1100 nm8. 光强度照度可达1000 W/m2@AM1.5G (±l0% 灯泡功率控制)10 .其他关机延迟冷却系统LCD 触控显示控制: 具备灯泡使用时数/灯泡功率控制(±l0%)/光源shutter控制/并可程控稳定度优于1%的电源供应器主动式气冷散热系统，具备延迟散热功能具备光源shutter其他技术指标1. 标准电池 2 x 2 cm 照光面积标准lemon接口Pt sensor传感器2. IV 测试软件测试时钟延迟时间设定功能Quick-note功能Semi-log IV显示功能Reference Cell测量与修正Mismatch-factor IV修正功能3. 标准样品台四线夹具通道切换设计灯源支架高度可调4. 源表Keithley 2400源表5. 手套箱整合模块光路向上照射手套箱专用样品台6. 光强可调模块辐照光强0~100%可调弱光测量能力7. 密封样品盒全密封设计，防止样品衰减多段开关，标准BNC接口。
太阳光模拟器光谱详解一、太阳光谱特征太阳光谱是太阳光中各种波长（颜色）的光的分布情况。
太阳光谱是一个连续的光谱，覆盖了从紫外到红外的宽广波长范围。
其中，可见光的波长范围大约在400纳米至780纳米之间。
太阳光谱的形状受到大气层的影响，呈现出典型的吸收线特征。
二、模拟器光谱输出参数太阳光模拟器的光谱输出参数主要包括光谱范围、光谱分辨率和光谱稳定性。
光谱范围决定了模拟器的适用范围，必须能够覆盖太阳光中的可见光和红外波段。
光谱分辨率决定了模拟器对光谱细节的捕捉能力，是衡量模拟器性能的重要指标。
光谱稳定性则影响模拟器的准确性和可靠性。
三、光源选择与光谱分布太阳光模拟器需要选择合适的光源以产生所需的太阳光谱。
常用的光源有氙灯、卤素灯和LED等。
这些光源的光谱分布各有特点，需要根据实际需求进行选择。
此外，光源的发光效率、寿命和稳定性也是选择光源时需要考虑的重要因素。
四、滤光片种类与作用滤光片是太阳光模拟器中重要的组成部分，用于筛选特定波长的光线。
根据不同的需求，可以选择多种类型的滤光片，如截止滤光片、带通滤光片和中性密度滤光片等。
滤光片的作用是调整光谱的形状和强度，以满足实验或应用的需求。
五、光谱测量与校准方法为了确保太阳光模拟器的准确性和可靠性，需要对模拟器的光谱进行测量和校准。
常用的光谱测量方法包括光谱色散和傅里叶变换等。
在校准过程中，需要使用已知光谱特性的标准光源或标准滤光片，以确定模拟器的光谱输出参数。
校准结果可以用来评估模拟器的性能并修正误差。
六、光谱稳定性分析光谱稳定性是太阳光模拟器的重要性能指标之一。
在长时间使用过程中，模拟器的光谱输出可能会发生变化，这会影响到实验结果的准确性。
因此，需要进行光谱稳定性分析，评估模拟器的稳定性和可靠性。
可以通过比较不同时间点的光谱测量结果来分析光谱稳定性。
七、光源与光谱模拟器间的匹配为了实现更准确的光谱模拟，需要确保光源与光谱模拟器之间的匹配良好。
这涉及到光源的安装方式、反射和透射特性等因素。

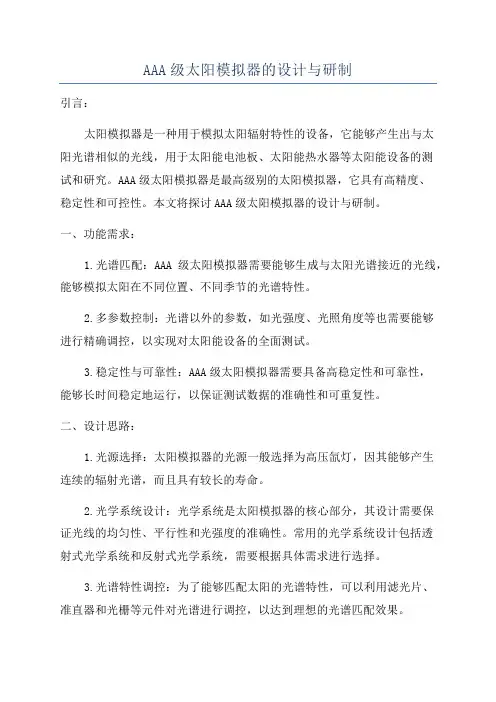

AAA级太阳模拟器的设计与研制引言：太阳模拟器是一种用于模拟太阳辐射特性的设备，它能够产生出与太阳光谱相似的光线，用于太阳能电池板、太阳能热水器等太阳能设备的测试和研究。
AAA级太阳模拟器是最高级别的太阳模拟器，它具有高精度、稳定性和可控性。
本文将探讨AAA级太阳模拟器的设计与研制。
一、功能需求：1.光谱匹配：AAA级太阳模拟器需要能够生成与太阳光谱接近的光线，能够模拟太阳在不同位置、不同季节的光谱特性。
2.多参数控制：光谱以外的参数，如光强度、光照角度等也需要能够进行精确调控，以实现对太阳能设备的全面测试。
3.稳定性与可靠性：AAA级太阳模拟器需要具备高稳定性和可靠性，能够长时间稳定地运行，以保证测试数据的准确性和可重复性。
二、设计思路：1.光源选择：太阳模拟器的光源一般选择为高压氙灯，因其能够产生连续的辐射光谱，而且具有较长的寿命。
2.光学系统设计：光学系统是太阳模拟器的核心部分，其设计需要保证光线的均匀性、平行性和光强度的准确性。
常用的光学系统设计包括透射式光学系统和反射式光学系统，需要根据具体需求进行选择。
3.光谱特性调控：为了能够匹配太阳的光谱特性，可以利用滤光片、准直器和光栅等元件对光谱进行调控，以达到理想的光谱匹配效果。
4.控制系统设计：AAA级太阳模拟器需要具备多参数控制的功能，因此需要设计一个精确的控制系统，能够实时调节光强度、光照角度等参数，以满足不同测试需求。
5.热管理：太阳模拟器的光源会产生较高的温度，为了保证其稳定性和可靠性，需要进行合理的热管理，如散热系统的设计和温度传感器的安装等。
6.安全保护：太阳模拟器的设计需要考虑到人身安全和设备安全，如光源的二次保护、电源管理系统的设计等。
三、研制过程：1.建立原型：根据设计思路，制作太阳模拟器的原型，进行初步测试和验证，并通过修正和改进来优化设计。
2.确定光源和光学系统：根据需求选择合适的光源和光学系统，并进行相关性能测试和比较，选择最佳方案。
太阳能电池行业英语词汇A,Ampere的缩写, 安培a-Si:H, amorphous silicon的缩写, 含氢的, 非结晶性硅.Absorption, 吸收.Absorption of the photons:光吸收;当能量大于禁带宽度的光子入射时，太阳电池内的电子能量从价带迁到导带，产生电子——空穴对的作用，称为光吸收。
Absorptions coefficient, 吸收系数, 吸收强度.AC, 交流电.Ah, 安培小时.Acceptor, 接收者, 在半导体中可以接收一个电子.Alternating current, 交流电，简称“交流. 一般指大小和方向随时间作周期性变化的电压或电流. 它的最基本的形式是正弦电流. 我国交流电供电的标准频率规定为50赫兹。
交流电随时间变化的形式可以是多种多样的。
不同变化形式的交流电其应用范围和产生的效果也是不同的。
以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。
AM, air mass的缩写, 空气质量.直射阳光光束透过大气层所通过的路程，以直射太阳光束从天顶到达海平面所通过的路程的倍数来表示。
当大气压力P=1.013巴，天空无云时，海平面处的大气质量为1。
amorphous silicon solar cell:非晶硅太阳电池（a—si太阳电池）用非晶硅材料及其合金制造的太阳电池称为非晶硅太阳电池，亦称无定形硅太阳电池，简称a—si太阳电池。
Angle of inclination, 倾斜角，即电池板和水平方向的夹角，0-90度之间。
Anode, 阳极, 正极.BBack Surface Field, 缩写BSF, 在晶体太阳能电池板背部附加的电子层, 来提高电流值. Bandbreak, 在半导体中, 价带和导带之间的空隙,对于半导体的吸收特性有重要意义. Becquerel, Alexandre-Edmond, 法国物理学家, 在1839年发现了电池板效应.BSF, back surface field的缩写.Bypass-Diode, 与太阳能电池并联的二极管, 当一个太阳能电池被挡住, 其他太阳能电池产生的电流可以从它处通过.CCadmium-Tellurium, 缩写CdTe; 位于II/VI位的半导体, 带空隙值为1,45eV, 有很好的吸收性, 应用于超薄太阳能电池板, 或者是连接半导体.Cathode, 阴极，或负极，是在电池板电解液里的带负电的电极，是电池板电解液里带电粒子和导线里导电电子的过渡点。
太阳光模拟器论证报告引言：太阳能是一种可再生能源，对于解决能源短缺和减少环境污染具有重要意义。
然而，太阳能转化效率的提高和光电设备的研发需要大量的实验数据和模拟分析。
而太阳光模拟器是一种能够模拟太阳光照射条件的设备，可以为太阳能研究提供准确的实验环境。
本文将对太阳光模拟器进行论证，验证其在太阳能研究中的重要性和可靠性。
1. 太阳光模拟器的原理太阳光模拟器是通过使用光源、光学系统和控制系统来模拟太阳光的辐照特性。
光源可以是氙灯、气体放电灯或者激光器，通过调整电流和电压来控制光源的亮度和光谱特性。
光学系统包括聚光透镜和滤光器，用于聚焦和过滤光线，使其接近太阳光的光谱分布。
控制系统则用于控制光源和光学系统的参数，以实现预期的太阳光模拟效果。
2. 太阳光模拟器的应用太阳光模拟器广泛应用于太阳能电池、太阳能热能利用和太阳能光伏材料等领域的研究与开发。
在太阳能电池研究中，太阳光模拟器可用于测试电池的效率和性能，评估不同材料和结构的电池性能差异。
在太阳能热能利用中，太阳光模拟器可用于测试太阳能热能装置的热效率和传热特性。
在太阳能光伏材料研究中，太阳光模拟器可用于测试光伏材料的光电转换效率和光谱响应。
3. 太阳光模拟器的优势与实际太阳光照射条件相比，太阳光模拟器具有以下优势：（1）可控性强：太阳光模拟器可以精确控制光源的亮度、光谱分布和角度，以模拟不同时间、地点和季节的太阳光照射条件。
（2）重现性好：太阳光模拟器在不同实验中能够保持较好的重现性，确保实验结果的可靠性和可比性。
（3）高效节能：太阳光模拟器通过优化光源和光学系统的设计，能够提高能源利用率，减少能源消耗。
4. 太阳光模拟器的验证方法为验证太阳光模拟器的准确性和可靠性，常常采用以下方法：（1）与实际测量数据对比：使用太阳光模拟器进行太阳能研究实验，并将实验结果与实际测量数据进行对比，以验证模拟器的准确性。
（2）与其他模拟器对比：将太阳光模拟器与其他同类设备进行对比，评估其模拟效果和性能优劣。

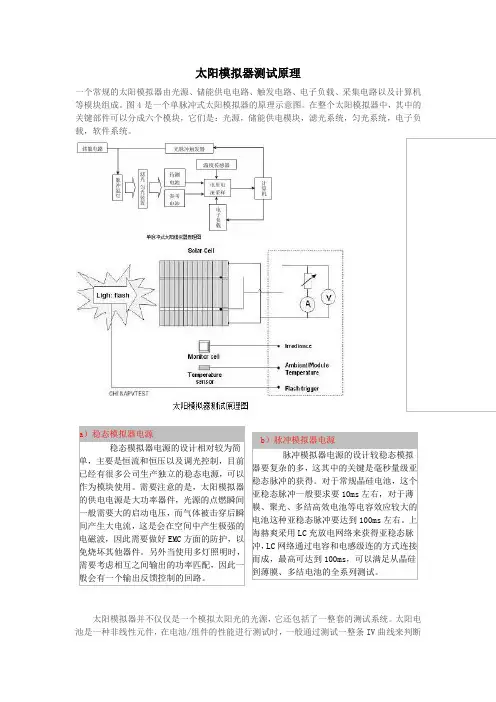

太阳模拟器测试原理
载，软件系统。
太阳模拟器并不仅仅是一个模拟太阳光的光源，它还包括了一整套的测试系统。
太阳电池是一种非线性元件，在电池/组件的性能进行测试时，一般通过测试一整条IV曲线来判断
太阳电池的性能。
当前业界主要使用电子负载代替真实负载进行IV曲线的测试。
对于脉冲式太阳模拟器，它仅有数十毫秒甚至几毫秒的亚稳态恒定光强，要在如此短的时间内完成整条IV曲线的测试，这要求使用快速电子负载。
当前太阳电池电流电压特性曲线的测试普遍采用四线制的接法，它可以消除接触电阻的影响。
为了得到精确的IV曲线，在电流采样时普遍采用多点采用，不同厂家的模拟器采样点数从几百点到上万点，当采样点数很大时，这就要求有更高位的A/D转换模块，业界目前普遍采用10位到16位的AD转换器件。
软件系统是人机交换的窗口，一个良好的系统一定要有一个良好的软件和其相匹配。
对于太阳模拟器的测试模块必然也要有一个软件系统，它主要起到两个作用：一是系统控制；二是A/D采集信息的处理和分析。
系统控制方面，软件系统要做到控制的便捷化、自动化，以减少人对仪器的直接操作。
数据的分析与处理方面，首先是通过数据拟合出一条IV曲线，并通过这些数据给出太阳电池的相关参数，比如开路电压、短路电流、最大功率等信息，并且通过合适的算法给出串联电阻，并联电阻等信息。
由于LABVIEW软件具有良好的控制功能，并且自带很多优秀的算法模块，因此当前业界普遍采用这一软件搭建测试系统软件。
太阳光模拟器设备安全操作规定1. 前言太阳光模拟器设备是一种实验研究中经常使用的设备。
它能够模拟出太阳光下的环境，用于测试和评价各种材料和设备的性能。
但是，如果不遵循正确的安全操作规定，使用太阳光模拟器设备时可能会发生意外，给人身和财产造成损害。
因此，实验人员需要严格遵守操作规定，确保安全使用太阳光模拟器设备。
2. 操作规定2.1 设备的安装和维护•太阳光模拟器设备必须安装在平稳的地面上，并进行固定，以确保不会因震动和移动而出现安全问题。
•设备必须接地，并符合电气安装标准，以确保人身安全及设备稳定运行。
•设备必须定期进行维护，保持设备的性能和稳定性，不可擅自拆卸和更改，以免影响设备操作。
2.2 设备的操作•在操作前，应了解太阳光模拟器设备的基本操作原理和安全要求，并遵循设备操作手册中给出的安全操作规定。
•操作时，必须正确设置设备的工作参数和模式，确保设备能够正常工作。
•太阳光模拟器设备有明显的安全警告标志，操作时必须严格遵守标志提示，不得擅自更改设备设置、绕过安全警示，避免引起意外。
•操作人员必须在安全门内操作，注意安全防护帘是否已经关闭，接近太阳光模拟器设备时，必须穿着适合的个人防护装备。
•操作人员必须在整个操作过程中关注设备运行状态，如出现异常情况，应立即停机检查。
•操作完成后，应恰当关闭设备并进行设备清理和维护，以确保设备的性能和使用寿命。
2.3 废弃设备的处理•太阳光模拟器设备在到达设备寿命时，应根据国家法律法规和规定进行废弃设备的处理，不可随意丢弃或私自处理。
•废弃设备中的有害元素和材料应按照环保要求适当处理，保护环境。
3. 操作要点•在操作前，需要通过培训和考试，获得正确操作太阳光模拟器设备的资格。
•在设备操作过程中，需要不断了解和学习新的操作方法和经验，并努力提高操作技能，避免由于操作不当而导致意外发生。
•为确保人员的生命安全及财产安全，应加强太阳光模拟器设备的维护和检修，对设备进行定期检测、测试和保养，确保设备在良好状态下运行。
aaa太阳光模拟器的不确定度标准太阳光模拟器是一种用于模拟太阳光条件的设备，常用于太阳能电池的研究和测试。
在使用太阳光模拟器时，不可避免地会存在一些不确定度，这些不确定度对于测试结果的准确性和可靠性有重要影响。
因此，准确评估和控制太阳光模拟器的不确定度是非常重要的。
一、太阳光模拟器的不确定度来源太阳光模拟器的不确定度来源主要包括以下几个方面：1.光源的不确定度：太阳光模拟器一般使用氙灯或等离子灯作为光源，而光源的光谱分布、强度和空间分布都会存在一定的不确定度。
2.滤光器的不确定度：在太阳光模拟器中常使用各种滤光器来调节光谱分布，而滤光器的透过率和光谱特性也会存在不确定度。
3.反射镜的不确定度：模拟器中常使用反射镜来调节光线的入射角度和反射效率，而反射镜的反射率和入射角度也会存在一定的不确定度。
4.温度和湿度的不确定度：太阳光模拟器的使用环境中的温度和湿度对于光源和滤光器的性能有影响，而温度和湿度的测量和控制也存在一定的不确定度。
5.探测器的不确定度：太阳光模拟器中的光强探测器也会存在一定的不确定度，如非线性特性、灵敏度漂移等。
二、评估太阳光模拟器的不确定度为准确评估太阳光模拟器的不确定度，需要进行详细的实验和数据处理。
以下是一些常用的方法：1.校准测试：通过与标准光源进行比较，评估太阳光模拟器的输出光强和光谱分布与真实太阳光的差异。
可使用一些标准光谱辐照计，如SpectraRad spectroradiometer等进行测试。
2.温度和湿度控制：保持太阳光模拟器的使用环境温湿度稳定，并使用精确的温湿度测量和控制设备，减小温湿度引起的不确定度。
3.多次重复测试：进行多次重复测试，以获得更准确的平均值和标准差。
统计分析方法可用于估计测量数据的不确定度。
4.误差分析：对太阳光模拟器的主要不确定度来源进行误差分析，计算其对整体测量结果的影响。
这需要了解不同因素对测试结果的敏感度。
5.不确定度传递：对于不同的测试方法和仪器，需要针对每个步骤的不确定度进行评估和传递分析，以获得最终测试结果的不确定度。
光伏模拟器原理
光伏模拟器是一种实验装置，用于模拟光伏电站或太阳能带来的太阳光照，并产生电压和电流的输出信号。
其原理基于太阳能电池的特性，即将光能转化为电能，并且受光强的影响，产生不同的电压和电流输出。
具体来说，光伏模拟器通过产生一个可调的直流电流源和一个可调的直流电压源来模拟太阳光照的效果。
同时，它还利用一个光传感器来测量光强度，并将其转化为一个电压信号。
这个电压信号经过放大和滤波后，反馈到直流电流源和直流电压源上，调节它们的输出电流和电压，使它们输出的电流和电压与光强度匹配。
此外，光伏模拟器还可以模拟不同的天气条件和太阳光谱，以检测太阳能电池的输出特性在不同条件下的变化。
通过这种模拟，可以对光伏电站的运行和性能进行有效的测试和评估，有助于提高太阳能电池的效率和性能。
太阳光模拟器对于太阳能电池的测试有何重要性？太阳光模拟器是一种设备或软件，可以产生类似太阳光谱的光线，并模拟太阳的辐射强度、温度和角度等参数。
这些模拟器通常使用高亮度的白色光源和透镜系统来生成光线，并结合滤光片来调整光谱分布。
它通常用于科学研究、工程测试、室内植物生长以及太阳能电池等领域的应用。
在太阳能电池的研发和制造过程中，使用太阳光模拟器进行测试是至关重要的。
下面是几个关键原因：重现太阳辐射：太阳能电池是通过转换太阳光的能量为电能来工作的。
而它能够模拟太阳的辐射特性，确保在实验室环境下对太阳能电池进行测试时，能够提供接近真实太阳光的光谱和辐射强度。
这样可以更准确地评估太阳能电池的性能。
控制实验条件：可以精确控制光源的光谱、强度和角度等参数。
这使得研究人员可以在不同的环境条件下进行实验，并比较不同参数对太阳能电池性能的影响。
通过这些测试，可以确定最佳的工作条件和优化太阳能电池的设计。
提高测试效率：在实际环境中，太阳能电池的性能受到天气、时间和地理位置等多种因素的影响。
使用设备可以排除这些无法控制的因素，提高测试的准确性和可重复性。
此外，它还能够加快测试的速度，节省时间和资源成本。
安全性：太阳能电池通常在高强度的太阳辐射下工作，这可能对操作人员和设备带来潜在的风险。
使用设备进行测试可以消除这些安全隐患，确保测试过程的安全性。
校准和认证：还可以用于校准太阳能电池测试设备和认证太阳能电池产品。
通过与标准光源进行比较和校准，可以确保测试结果的准确性和可比性，同时也有助于验证太阳能电池的性能和质量。
该设备在太阳能电池的测试中具有至关重要的作用。
它能够重新创造太阳的辐射特性，精确控制实验条件，提高测试效率，确保测试安全，并用于校准和认证。
通过使用太阳光模拟器，研究人员能够更好地理解太阳能电池的性能和行为，促进太阳能技术的发展和应用。
了解太阳光模拟器的操作规范
太阳光模拟器：主要用于各种太阳能电池器件(硅电池、海膜电池、染料敏化太阳能电池以及钙钛矿太阳能电池)效率的测试；以及各种材料载流子迁移本的测试及应用。
该设备也可应用于光催化、光数材料、光电材料、光电器件、光生物领域的研究、测试以及评价等。
太阳光模拟器操作规范：
(1)仪器对湿度要求特别高，开机之前必须有抽湿机将操作间内的湿度维持在50℅以下。
(2)打开模拟器主机开关，然后打开电源开关，按“Lanp Start”键打开光源，待仪器稳定15分钟以后方可进行下一步操作。
(3)打开测试电脑，然后打开吉时利数字源表的开关，点击电脑桌面上的“PVIV”测试软件。
(4)将组装的电池用电池测试夹具夹电池的两极，红黑两个夹子没有正负极之分，但要把各自的两个夹子都放在电极上。
(5)点击“PVIV”测试软件中Configure，然后逐步设置各项参数。
在Sample Area项中输入电池的实际面积值，在Rev. Bias和Forward Bias亮相中输入要施加的偏压值，两个值的大小要分别在0点的两侧，要涵盖开路
电压的值。
(6)参数设置之后确认，然后点击软件中的“RUN”键，这时模拟器的快门自动打开，有光斑输出，测试结束时，软件右下方会给出该电池的各项性能指标值。
(7)实验结束时先点击软件中的“EXIT”键退出软件，然后点击电源界面处的“Lamp Off”键关闭光源，接下来关闭吉时利数字源表的开关。
(8)等模拟器主机的冷却风扇自动停止转动后方可关闭模拟器电压开关，然后关闭电源开关，最后切断总电源。
精品资料欢迎下载。
谈太阳模拟器及IV测试系统选择的技术要点天祥太阳能源科技有限公司()dyesuntech@摘要：太阳电池产品的销售价格主要取决于太阳电池能够产出的峰值瓦特数，正确选择一款合适太阳模拟器准确测试太阳能电池（组件）的发电性能参数（如最大化输出功率和转换效率）对一个太阳能光伏企业非常重要。
在对太阳模拟器进行选择的时候，需综合考虑太阳模拟器的模拟光源等级及使用寿命、I-V测试系统、控温系统，以及太阳模拟器制备厂家的制备经验，选择适合本企业产品类型的高性价比的太阳模拟器。
关键词：太阳模拟器光源I-V测试系统中国的光伏产业在2004年之后经历了快速发展的过程，连续5年的年增长率超过100%，2010年中国光伏电池产量已超过全球总产量的50%。
目前已有数十家太阳能光伏公司分别在海内外上市，诞生了如无锡尚德、保定英利、宁晋晶澳等一批具备较强国际竞争能力的太阳能光伏企业。
由于太阳能光伏产品的价格不像其它产品那样是以尺寸、重量或件数为公制来衡量，太阳电池产品的销售价格主要取决于太阳电池能够产出的峰值瓦特数，这就决定了太阳能光伏行业是一个以产品质量（高转换效率）为驱动的产业和商业模式，也同样突出了正确选择一款合适太阳模拟器，准确测试太阳能电池性能参数（如最大化输出功率和转换效率）的重要性。
反之，太阳模拟器选择不合理带来的测量误差，则会直接导致太阳能光伏企业和客户之间的经济损失和贸易争端。
太阳模拟器测试原理图如图一，图一太阳模拟器测试原理图目前，市场上对每一种应用和价位都有不同型号的产品，还有许多正在开发过程中，利用太阳模拟器对太阳能电池进行测试，是研究的需要，也是质量保证和生产所需。
对于不同的行业，如用于太空或者在地面，测量精度、速度和参数的重要性会有不同，但在选择太阳模拟器时，不管哪种型号，我们需重点关注太阳模拟器以下两个关键部件：1.太阳模拟器的模拟光源光源是模拟器中最能体现技术含量的部分。
目前商业化太阳模拟器分为两类，一类是稳态模拟器(例如滤光氙灯,双色滤光钨灯-ELH灯或改进的汞灯),这类模拟器适用于单体电池和小尺寸组件的测试.另一类是脉冲模拟器,由一个或者两个长弧氙灯组成，这类模拟器在大面积范围内的辐照均匀度好，适合大尺寸组件的测试。
一 太阳模拟器的用途 太阳模拟器是室内模拟太阳光的设备, 广泛应用在生物、美容、太阳能光伏、太阳能光热等行业，在太阳能光伏行业模拟器主要用于太阳电池和组件的电性能测试、光老练试验、热斑耐久试验等，.根据光源的种类的不同,主要分为脉冲闪光式太阳模拟器和稳态太阳模拟器. 脉冲闪光式太阳模拟器主要用于量产电池片和组件的电性能测试,在使用过程中还需要配以I-V测试系统（包括电子负载、 数据采集处理和控制仪器等）,可实现对被测电池/组件的Pmax, Imax, Vmax,Isc,Voc,FF,Eff, Rs, Rsh以及I-V曲线等测试.
稳态模拟器主要用于太阳电池单片电性能测试和太阳电池组件光老练试验和热斑耐久试验,通过在一定辐射总量条件下的照射,可对被测电池/组件在实际使用中的稳定性做出评估,并以此为依据改进生产工艺,向用户提供稳定的光伏产品. 太阳模拟器的测试结果, 不仅能够从一定程度上反应出电池的性能,也关系到电池最后出厂的等级,价格和使用过程中的稳定性.因此,一台可靠的太阳模拟器,不仅对生产工艺有参考意义,更关系到产品的品质和制造厂商的利润和信誉. 生产出来的电池/组件在市场上销售时，会根据电池/组件的峰瓦值来确定电池/组件的市场流通价值。但是，光伏电池/组件的电输出因照射光的强度、光谱(不同经度和纬度的阳光照射下输出的电性能皆有差异)的不同电输出会有很大差异；此外，光伏电池/组件的电性能输出也会随着温度的变化而变化。为了规范市场，减少商品流通中的争议，特拟定了IEC60904的标准，对市场上流通的光伏电池/组件的瓦数在何种测试条件下做了明确规定，即在AM1.5、一个标准太阳光强下，25摄氏度的条件下（简称标准条件STC）测试出来的瓦数为国际都认可的数值。于是，为了适应市场需求，提供标准太阳光的设备应用而生-太阳模拟器。 IEC60904 的标准同时对模拟器的评价标准做了严格的定义。如何来评价一个太阳模拟器的品质和等级呢？
二 太阳模拟器的等级 IEC 60904-9对用于地面光伏电池测试的太阳模拟器给出了相应的要求,并就等级划分,评定方式和计算方法均给出了详细的说明.
1.总辐照度 模拟器必须能够在测试平面上达到1000W/m2的标准辐照度(用标准电池标定),并根据需要可对辐照度在标准辐照度值上下进行一定的调节. 2.光谱匹配 模拟器光谱辐照度分布应与标准光谱辐照度分布匹配.在400nm到1100nm波段范围内,等级A的匹配度在0.75~1.25,等级B的匹配度在0.6~1.4,等级C的匹配度在0.4~2.0 3.不均匀度 在测试平面上,指定测试区域内的辐照度应该达到一定的均匀度,辐照度用合适的探测器量测.等级A的辐照不均匀度<=+/-2%,等级B的辐照不均匀度<=+/-5%,等级C的辐照不均匀度<=+/-10%. 探测器的尺寸应是以下两个中较小的 1、 有效辐照面积的1/64 2、 400cm2. 不均匀度=+/-((最大幅照度-最小辐照度)/(最大幅照度+最小辐照度))*100% 其中,最大辐照度和最小辐照度是指在指定范围内探测器在任意指定点的测量值. 探测器可用尺寸合适的参考电池替代,并用参考电池的短路电流Isc作为参考数据,并以此衡量辐照度的强弱. 4.辐照不稳定度 辐照稳定度分为长时辐照不稳定度(Long Term Instability或LTI)和短时辐照不稳定度(Short Term Instability或STI). LTI指在整个数据采集期间辐照度的不稳定度.等级A的不稳定度在<=+/-2%,等级B的不稳定度在<=+/-5%,等级C的不稳定度在<=+/-10%. STI指在某组数据(一组数据包括电压,电流和辐照度)采集期间辐照度的不稳定情况. 等级A的不稳定度在<=+/-0.5%,等级B的不稳定度在<=+/-2%,等级C的不稳定度在<=+/-10%.如果每组数据的电压,电流和辐照度同步采集,则不存在采集期间辐照度的波动,这种情况下默认为STI为A级. 辐照不稳定度=+/-((最大幅照度-最小辐照度)/(最大幅照度+最小辐照度))*100% 其中,最大辐照度和最小辐照度是数据采集期间在测试平面内探测器在任意指定点的测量值. 5、脉冲宽度： 脉冲光太阳模拟器有脉冲宽度指标，该指标有两重意义，一是描述脉冲模拟器发出的稳定的脉冲光时间宽度，二是描述脉冲模拟器发出的整个脉冲光的时间宽度，例如一个模拟器的整个脉冲光宽度是120ms，其中稳定的脉冲光宽度是100ms，我们一般称该模拟器的脉冲宽度是100ms
三. 太阳模拟器光源等级对测试的影响 光伏行业发展初期，晶体硅电池和组件达到批量化生产时， BAA级的模拟器被行业普遍使用，但随着行业的发展和科学技术的进步，尤其是现在各种不同技术类型和不同规格的光伏电池/组件的产品的涌现，其B级光谱的限制性和对多标准板的要求以及测试误差的过大，对AAA级的模拟器成为行业的必然需求，即 A（光谱等级）A（辐照不均匀度等级）A（辐照不稳定性等级，通常指LTI）。 1.光谱对测试结果的影响 不同基材的电池光谱响应差别很大。实际上,即使基材相同的电池在生产过程中由于晶体生长或其它条件和工艺等的差异,也会导致光谱响应的差异.由于无法保证校准设备时使用的标准电池和其它被测电池的绝对一致性,因此如果要得到更为准确的结果,就需要高等级光谱的太阳模拟器. 2.光强均匀性对测试结果的影响 晶体硅太阳电池组件中单体电池之间焊接不良及同串单体电池IV特性不匹配等因素会导致输出功率降低。在工业上，为了防止由以上原因造成的热斑效应和功率消耗，在组件制造时一般都会在每十几片串联的电池片两端并上旁路二极管。这样做虽可降低组件的热斑效应，但同时也可能会使组件的IV特性曲线出现畸变。造成热斑效应的原因有很多，其中两个主要的原因是：一是电池组件本身工艺或品质造成的单体电池IV特性不匹配,二是遮盖等外界原因造成的组件受光不均匀. 因此,一个光强均匀性良好的太阳模拟器,可以通过测试从一定程度上反映出太阳电池组件的单体电池IV特性不匹配的问题. 模拟器的光均匀性还会影响测试结果的FF，如果模拟器的光均匀度不好，一般情况下，测试IV曲线的FF就会比实际值偏小。 3.辐照不稳定度对测试结果的影响 辐照稳定度对测试结果的影响是很容易理解的.，模拟器辐照不稳定，就必然会造成测试结果不稳定，辐照稳定度保证了所测试的I-V特性是在同一条件下量测的,为数据的可参考性提供了前提.
四. 不同电池材料对太阳模拟器脉冲宽度的要求 太阳电池的基材种类众多,目前技术实现量产的有晶体硅电池/组件如单晶硅电池组件和多晶硅电池组件，实现量产的还有薄膜电池，这包括非晶硅电池、CIGS电池、GaAs电池、CdTe电池 ，其中非晶硅电池有分为单结非晶硅电池、双结非晶硅电池、多结非晶硅电池。除此之外有机染料敏化电池有实验性的量产，处于实验室阶段的是第三代太阳电池如量子阱太阳电池， 不同材料制成的太阳电池对标准太阳光谱的响应程度有着很大的差别，比如说一般晶体硅的电池组件光谱相应主要集中在（400nm-1100nm）；而单结非晶硅电池组件的光谱响应却是（400nm-900nm）。除了光谱相应的差异很大外，不同材质的电池对光的响应灵敏度也有很大差别。如传统的晶体硅电池组件的响应速度快，脉冲模拟器脉冲宽度有2ms就足够克服测试时晶体硅电池的电容效应，但是薄膜电池如非晶硅电池测试所需要的脉冲模拟器的脉冲宽度要在60ms以上，.太阳模拟器的脉冲宽度只有达到一定宽度，足以克服测试时被测电池的电容效应,测试的结果才可信.,因此,对于闪光脉冲式的模拟器来讲,闪光脉冲的时间宽度,尤其是稳定光持续的脉冲宽度也是太阳模拟器的一个重要指标. 以下举晶体硅电池和硅基薄膜电池的测试对比做定性说明. 晶体硅电池和薄膜电池在结构和材料上有较大的区别，从电池测试的角度考虑，两者对光照的响应速度存在较大的差异，同样的脉冲模拟器测试时等效电容效应就有差异。晶体硅电池的电容效应可以从它的交流电模型中得到解释释（如图 1），它的时间常数一般是在微秒量级。图1中CD、CT分别是扩散电容和渡越区电容。
Rp
Rs
VC
DC
T
图1 晶体硅电池交流模型 而薄膜太阳电池的电容效应则比较突出，其时间常数一般在毫秒量级甚至更大量级。对硅基薄膜的研究显示：其时间响应常数达到几十毫秒。如图2与图3所示： 图2 硅基薄膜电池的交流模型与时间响应[3] 与晶体硅电池相比，薄膜电池还存在着明显的光致衰减现象，对非晶硅薄膜电池在AM1.5条件下的光致衰减情况被展示在图3中：
图3 非晶硅薄膜电池的光致衰减情况[5] 因此，在薄膜电池测试前，需预先将待测电池经过一段时间的光老练实验使其性能趋于稳定，然后用持续时间大于60ms稳定模拟光的光源进行测试。如果此条件不能满足，就很难克服薄膜电池的结电容效应。而通过2次或者多次闪光补偿的方式，虽然也可以模拟出I-V曲线，实际上，模拟出的I-V曲线和实际的I-V曲线有较大的偏差。 图4 不同光脉冲光宽度时多次闪光下的薄膜电池测试结果比较[7] 图5 三种不同模拟光下的薄膜电池测试结果比较[7] 对于有机染料敏化电池,目前多处于实验阶段,电池的面积和电流密度均比较小,电池的转换效率较低,在测试的时候一般的脉冲模拟器无法满足需求,需要使用稳态的太阳模拟器以使其能产生持续的电流,并配备高精度的数字源表进行量测.
五．上海赫爽的太阳模拟器简介 1、模拟光谱和脉冲宽度 氙灯是目前已知的光谱最接近太阳光谱的人造光源。氙灯内的高压氙气只有充分电离，放电产生的光才与太阳光有较高的匹配度，要让氙气充分电离就必须让氙气放电时处于高电压大电流的状态，这就要求电源提供充足的功率和能量。因此使用氙灯等气体光源的太阳模拟器需要达到A级光谱匹配度，就需要选用高压氙灯。赫爽公司设计生产的模拟器选用是高压氙灯，设计的氙灯电源是PLG电源（电容电感网络电源），而且还专门设计了预燃电路，在氙灯弧光放电前处于预燃的辉光放电，模拟器闪光前，氙灯两端放电电压达到500-800V，触发后氙灯由预燃状态转到弧光放电的闪光状态，得到匹配度超过A级的发光光谱。光谱
