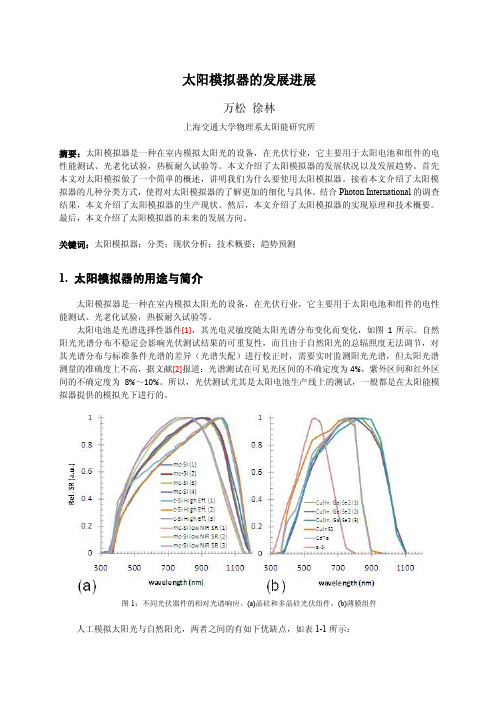

太阳模拟器的发展进展万松徐林上海交通大学物理系太阳能研究所摘要：太阳模拟器是一种在室内模拟太阳光的设备，在光伏行业，它主要用于太阳电池和组件的电性能测试、光老化试验，热板耐久试验等。

本文介绍了太阳模拟器的发展状况以及发展趋势。

首先本文对太阳模拟做了一个简单的概述，讲明我们为什么要使用太阳模拟器。

接着本文介绍了太阳模拟器的几种分类方式，使得对太阳模拟器的了解更加的细化与具体。

结合Photon International的调查结果，本文介绍了太阳模拟器的生产现状。

然后，本文介绍了太阳模拟器的实现原理和技术概要。

最后，本文介绍了太阳模拟器的未来的发展方向。

关键词：太阳模拟器；分类；现状分析；技术概要；趋势预测1.太阳模拟器的用途与简介太阳模拟器是一种在室内模拟太阳光的设备，在光伏行业，它主要用于太阳电池和组件的电性能测试、光老化试验，热板耐久试验等。

太阳电池是光谱选择性器件[1]，其光电灵敏度随太阳光谱分布变化而变化，如图1所示。

自然阳光光谱分布不稳定会影响光伏测试结果的可重复性，而且由于自然阳光的总辐照度无法调节，对其光谱分布与标准条件光谱的差异（光谱失配）进行校正时，需要实时监测阳光光谱，但太阳光谱测量的准确度上不高，据文献[2]报道：光谱测试在可见光区间的不确定度为4%，紫外区间和红外区间的不确定度为8%～10%。

所以，光伏测试尤其是太阳电池生产线上的测试，一般都是在太阳能模拟器提供的模拟光下进行的。

图1：不同光伏器件的相对光谱响应。

(a)晶硅和多晶硅光伏组件，(b)薄膜组件人工模拟太阳光与自然阳光，两者之间的有如下优缺点，如表1-1所示：表1：模拟太阳光与自然光性能比较为了使光伏测试结果具有可比性，国际组织IEC规定了光伏器件的地面标准测试条件[3-4]（简称STC），它包含辐照总能量与光谱两层意思。

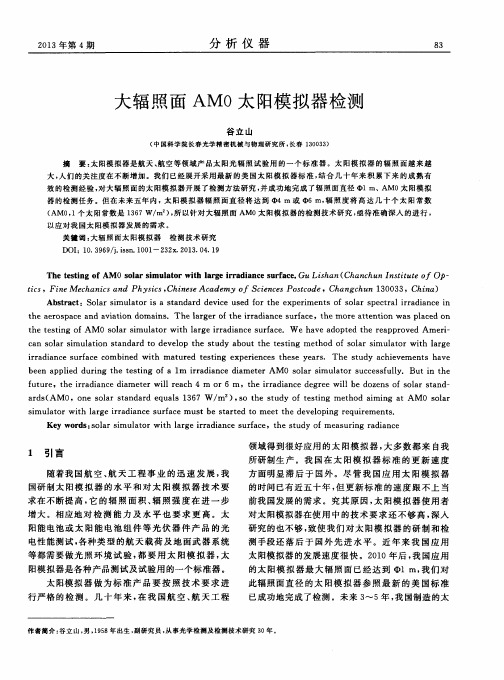

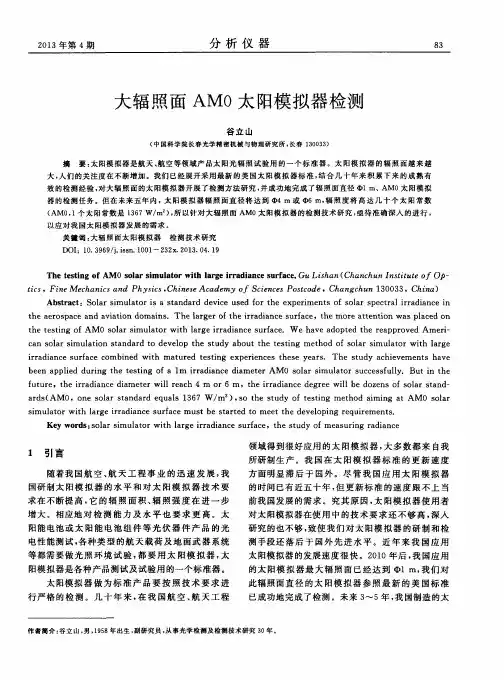

对于地面用太阳电池来说要满足总辐照度1000W/m2，光谱分布AM1.5；对航天用太阳电池来说要满足总辐照度1367W/m2，光谱分布AM0，如图2所示。

主要内容:1 、 太阳能，太阳电池介绍；2、 太阳模拟器；3、 光谱、温度对于模拟器测试的影响；4、 实现高等级光谱的条件；5、 新型电池；6、电容效应问题及不同测试方式的对比；7、150ms 太阳模拟器的优势；8、智能识别技术的原理，算法与实验对比；9、赫爽产品优势及公司情况介绍；10太阳模拟器市场情况分析。

1、太阳能，太阳电池的介绍1.1 太阳电池原理1.1 太阳电池原理1.2 太阳电池的种类1.3 太阳电池（按应用分类）2、太阳模拟器：2.1 太阳模拟器及测试原理介绍• 太阳模拟器作为光源，在某种程度上说，可以等同于太阳光源，可以模拟太阳光照射。

由于太阳模拟器本身体积较小，测试过程不受环境、气候、时间等因素影响，从而避免了室外测量的各种因素限制。

• 太阳模拟器广泛应用于太阳能电池特性测试，光电材料特性测试，生物化学相关测试，光学催化降解加速研究，皮肤化妆用品检测，环境研究等。

• 可以实现不同光照面积测试，从1平方厘米到5平方米到更大面积。

2.2 太阳模拟器功能• - 开路电压, Voc• - 短路电流, Isc• - 最大功率, Pmax• - 最大功率处电压, Vmp• - 最大功率处电流, Imp• - 填充因子, FF• - 单体效率, η• - 串联电阻, Rs• - 并联电阻, Rsh• 显示I-V和P-V 曲线• 依据Pmax, Isc, Voc, Eff. 等参数或参数组合对产品分档2.3 太阳模拟器标准• IEC60904-9根据IEC 60904-9 的标准参数等级A B C 与AM1.5光谱匹配度0.75~1.250.6~1.40.4~2.0辐照不均匀度≤±2%≤±5%≤±10%辐照不稳定性≤±2%≤±5%≤±10%2.4 太阳电池测试对于模拟器的要求：• 1.辐照光均匀性高，幅照光稳定性高；• 2.线性度好（光谱匹配度高）；• 3.电子负载线性度好及严格的四线制测试。

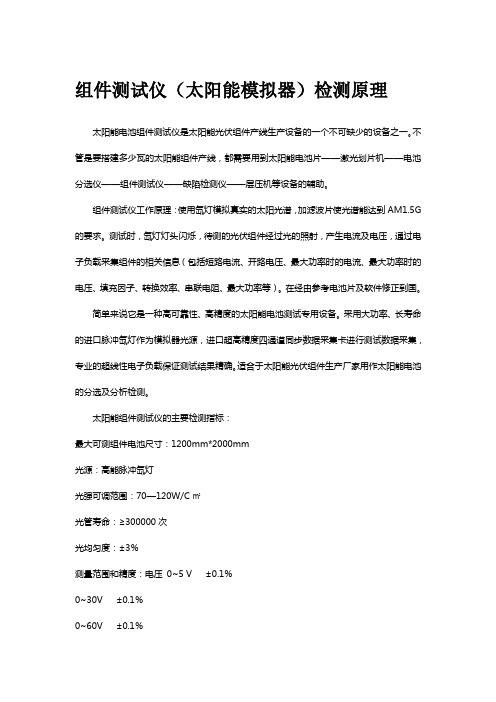

组件测试仪（太阳能模拟器）检测原理太阳能电池组件测试仪是太阳能光伏组件产线生产设备的一个不可缺少的设备之一。

不管是要搭建多少瓦的太阳能组件产线，都需要用到太阳能电池片——激光划片机——电池分选仪——组件测试仪——缺陷检测仪——层压机等设备的辅助。

组件测试仪工作原理：使用氙灯模拟真实的太阳光谱，加滤波片使光谱能达到AM1.5G 的要求。

测试时，氙灯灯头闪烁，待测的光伏组件经过光的照射，产生电流及电压，通过电子负载采集组件的相关信息（包括短路电流、开路电压、最大功率时的电流、最大功率时的电压、填充因子、转换效率、串联电阻、最大功率等）。

在经由参考电池片及软件修正到国。

简单来说它是一种高可靠性、高精度的太阳能电池测试专用设备。

采用大功率、长寿命的进口脉冲氙灯作为模拟器光源，进口超高精度四通道同步数据采集卡进行测试数据采集，专业的超线性电子负载保证测试结果精确。

适合于太阳能光伏组件生产厂家用作太阳能电池的分选及分析检测。

太阳能组件测试仪的主要检测指标：最大可测组件电池尺寸：1200mm*2000mm光源：高能脉冲氙灯光强可调范围：70—120W/C㎡光管寿命：≥300000次光均匀度：±3％测量范围和精度：电压0~5 V ±0.1％0~30V ±0.1％0~60V ±0.1％电流0~2A ±0.1％0~20A ±0.1％电源要求：220V/50Hz/2KW重量：400Kg外形尺寸：850mm*1500mm*2460mm四线制测试原理在大组件太阳电池的测量过程中，为了消除引线电阻对测试的影响，被测太阳电池通过开尔文四线制方法连接到测试电路。

实验证明四线制测量可以大大减少引线压降对测试结果的影响‘141，测量原理如图2．9所示，设图中的电压表和电流表均为理想表，即电压表的内阻无穷大，电流表的内阻为零，Rl、R2、R3和心分别是电信号传输通道中的各种电阻(如导线电阻，接触电阻等)之和。

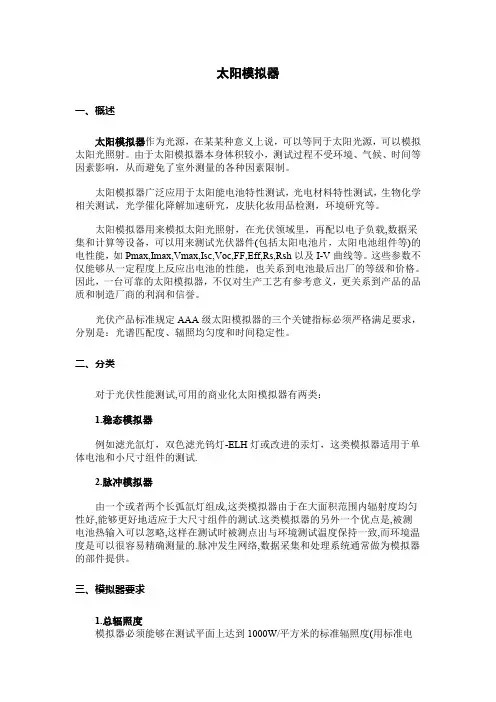

太阳模拟器一、概述太阳模拟器作为光源，在某某种意义上说，可以等同于太阳光源，可以模拟太阳光照射。

由于太阳模拟器本身体积较小，测试过程不受环境、气候、时间等因素影响，从而避免了室外测量的各种因素限制。

太阳模拟器广泛应用于太阳能电池特性测试，光电材料特性测试，生物化学相关测试，光学催化降解加速研究，皮肤化妆用品检测，环境研究等。

太阳模拟器用来模拟太阳光照射，在光伏领域里，再配以电子负载,数据采集和计算等设备，可以用来测试光伏器件(包括太阳电池片，太阳电池组件等)的电性能，如Pmax,Imax,Vmax,Isc,Voc,FF,Eff,Rs,Rsh以及I-V曲线等。

这些参数不仅能够从一定程度上反应出电池的性能，也关系到电池最后出厂的等级和价格。

因此，一台可靠的太阳模拟器，不仅对生产工艺有参考意义，更关系到产品的品质和制造厂商的利润和信誉。

光伏产品标准规定AAA级太阳模拟器的三个关键指标必须严格满足要求，分别是：光谱匹配度、辐照均匀度和时间稳定性。

二、分类对于光伏性能测试,可用的商业化太阳模拟器有两类：1.稳态模拟器例如滤光氙灯，双色滤光钨灯-ELH灯或改进的汞灯，这类模拟器适用于单体电池和小尺寸组件的测试.2.脉冲模拟器由一个或者两个长弧氙灯组成,这类模拟器由于在大面积范围内辐射度均匀性好,能够更好地适应于大尺寸组件的测试.这类模拟器的另外一个优点是,被测电池热输入可以忽略,这样在测试时被测点出与环境测试温度保持一致,而环境温度是可以很容易精确测量的.脉冲发生网络,数据采集和处理系统通常做为模拟器的部件提供。

三、模拟器要求1.总辐照度模拟器必须能够在测试平面上达到1000W/平方米的标准辐照度(用标准电池测量),并根据需要可对辐照度在标准辐照度值上下进行一定的调节.2.光谱匹配模拟器光谱辐照度分布应与标准光谱辐照度分布匹配.等级A的匹配度在0.75~1.25,等级B的匹配度在0.6~1.4,等级C的匹配度在0.4~2.03.均匀度在测试平面上,指定测试区域内的辐照度应该达到一定的均匀度,辐照度用合适的探测器量测.等级A的辐照均匀度<=+/-2%,等级B的辐照均匀度<=+/-5%,等级C的辐照均匀度<=+/-10%.对于单体电池和电池串的测试,探测器最大尺寸应小于电池最小尺寸的一半.对于组件,探测器尺寸应不大于组件中单体电池的尺寸.不均匀度=+/-((最大幅照度-最小辐照度)/(最大幅照度+最小辐照度))*100%其中,最大辐照度和最小辐照度是指在指定范围内探测器在任意指定点的测量值.4.辐照稳定度数据采集期间,辐照度应该具有一定的稳定度.等级A的稳定度在<=+/-2%,等级B的稳定度在<=+/-5%,等级C的稳定度在<=+/-10%,辐照不稳定度=+/-((最大幅照度-最小辐照度)/(最大幅照度+最小辐照度))*100%其中,最大辐照度和最小辐照度是数据采集期间在测试平面内探测器在任意指定点的测量值.具体的测试方法请参考IEC60904-9.四、应用太阳模拟器在光伏测试中应用示例：太阳模拟器应用于光伏测试。

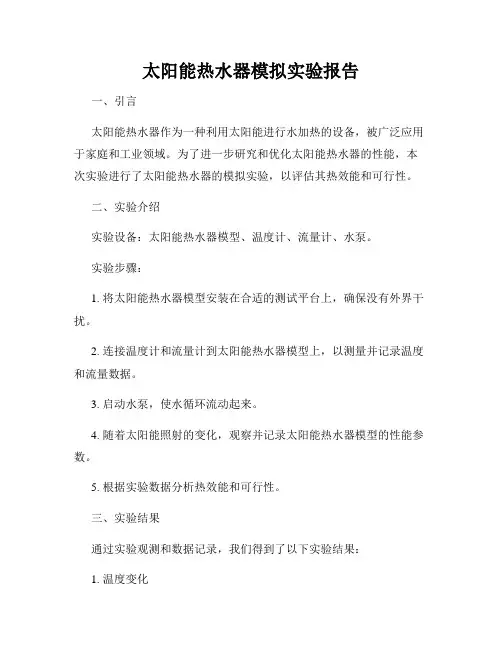

太阳能热水器模拟实验报告一、引言太阳能热水器作为一种利用太阳能进行水加热的设备，被广泛应用于家庭和工业领域。

为了进一步研究和优化太阳能热水器的性能，本次实验进行了太阳能热水器的模拟实验，以评估其热效能和可行性。

二、实验介绍实验设备：太阳能热水器模型、温度计、流量计、水泵。

实验步骤：1. 将太阳能热水器模型安装在合适的测试平台上，确保没有外界干扰。

2. 连接温度计和流量计到太阳能热水器模型上，以测量并记录温度和流量数据。

3. 启动水泵，使水循环流动起来。

4. 随着太阳能照射的变化，观察并记录太阳能热水器模型的性能参数。

5. 根据实验数据分析热效能和可行性。

三、实验结果通过实验观测和数据记录，我们得到了以下实验结果：1. 温度变化随着太阳光照射的增加，太阳能热水器模型中的水温逐渐升高。

在充足阳光照射下，水温可以达到较高的水平，显示了太阳能热水器的良好加热效果。

2. 流量变化随着太阳光照射的增加，太阳能热水器模型中的流量也逐渐增加。

充足的太阳能辐射能够提供足够的能量，使水流通过太阳能热水器模型时加热程度更高。

3. 热效能评估通过对实验数据的分析，我们可以评估太阳能热水器的热效能。

根据温度和流量的变化，可以计算太阳能热水器的加热能力和能源利用率。

实验结果显示，太阳能热水器具有较高的热效能，可为用户提供稳定的热水供应。

四、讨论与分析在本次实验中，我们通过模拟太阳能热水器的工作状态，评估了其热效能和可行性。

实验结果表明太阳能热水器在充足的太阳辐射下具有良好的加热效果，能够满足用户的热水需求。

然而，在天气条件不佳或太阳辐射不足的情况下，太阳能热水器的性能可能会受到影响。

此外，实验中使用的太阳能热水器模型是理想化的，实际应用中还需要考虑一些非理想因素，如管道损失、阴影遮挡等。

在真实环境中，这些因素可能会对太阳能热水器的性能产生一定影响，需要进行更详细的实验和分析。

五、结论通过本次实验，我们对太阳能热水器的热效能和可行性进行了评估。

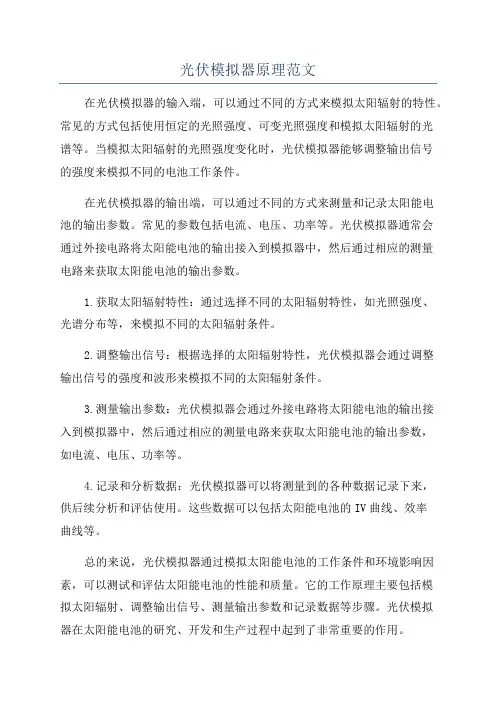

光伏模拟器原理范文
在光伏模拟器的输入端，可以通过不同的方式来模拟太阳辐射的特性。

常见的方式包括使用恒定的光照强度、可变光照强度和模拟太阳辐射的光
谱等。

当模拟太阳辐射的光照强度变化时，光伏模拟器能够调整输出信号
的强度来模拟不同的电池工作条件。

在光伏模拟器的输出端，可以通过不同的方式来测量和记录太阳能电
池的输出参数。

常见的参数包括电流、电压、功率等。

光伏模拟器通常会
通过外接电路将太阳能电池的输出接入到模拟器中，然后通过相应的测量
电路来获取太阳能电池的输出参数。

1.获取太阳辐射特性：通过选择不同的太阳辐射特性，如光照强度、
光谱分布等，来模拟不同的太阳辐射条件。

2.调整输出信号：根据选择的太阳辐射特性，光伏模拟器会通过调整
输出信号的强度和波形来模拟不同的太阳辐射条件。

3.测量输出参数：光伏模拟器会通过外接电路将太阳能电池的输出接
入到模拟器中，然后通过相应的测量电路来获取太阳能电池的输出参数，
如电流、电压、功率等。

4.记录和分析数据：光伏模拟器可以将测量到的各种数据记录下来，
供后续分析和评估使用。

这些数据可以包括太阳能电池的IV曲线、效率
曲线等。

总的来说，光伏模拟器通过模拟太阳能电池的工作条件和环境影响因素，可以测试和评估太阳能电池的性能和质量。

它的工作原理主要包括模
拟太阳辐射、调整输出信号、测量输出参数和记录数据等步骤。

光伏模拟
器在太阳能电池的研究、开发和生产过程中起到了非常重要的作用。

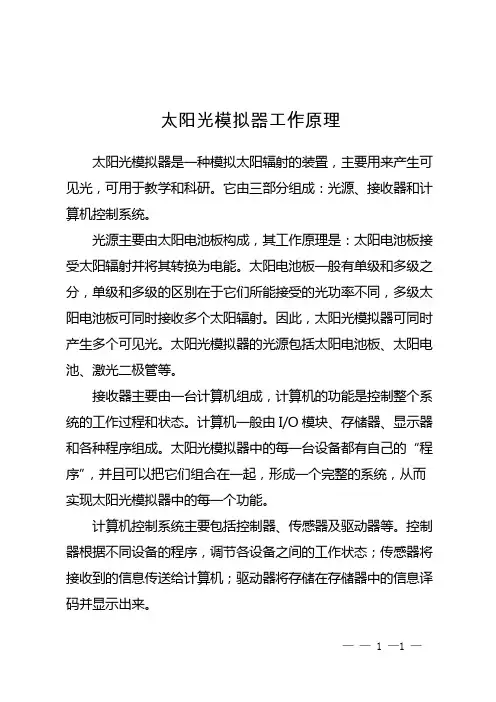

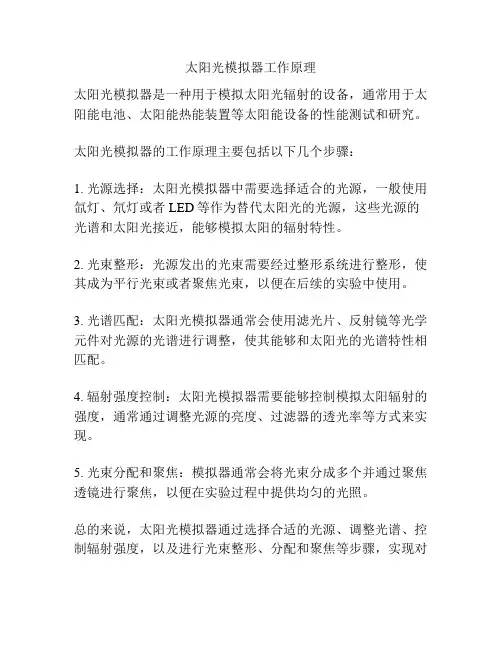

太阳光模拟器工作原理
太阳光模拟器是一种模拟太阳辐射的装置，主要用来产生可见光，可用于教学和科研。

它由三部分组成：光源、接收器和计算机控制系统。

光源主要由太阳电池板构成，其工作原理是：太阳电池板接受太阳辐射并将其转换为电能。

太阳电池板一般有单级和多级之分，单级和多级的区别在于它们所能接受的光功率不同，多级太阳电池板可同时接收多个太阳辐射。

因此，太阳光模拟器可同时产生多个可见光。

太阳光模拟器的光源包括太阳电池板、太阳电池、激光二极管等。

接收器主要由一台计算机组成，计算机的功能是控制整个系统的工作过程和状态。

计算机一般由I/O模块、存储器、显示器和各种程序组成。

太阳光模拟器中的每一台设备都有自己的“程序”，并且可以把它们组合在一起，形成一个完整的系统，从而实现太阳光模拟器中的每一个功能。

计算机控制系统主要包括控制器、传感器及驱动器等。

控制器根据不同设备的程序，调节各设备之间的工作状态；传感器将接收到的信息传送给计算机；驱动器将存储在存储器中的信息译码并显示出来。

—— 1 —1 —。

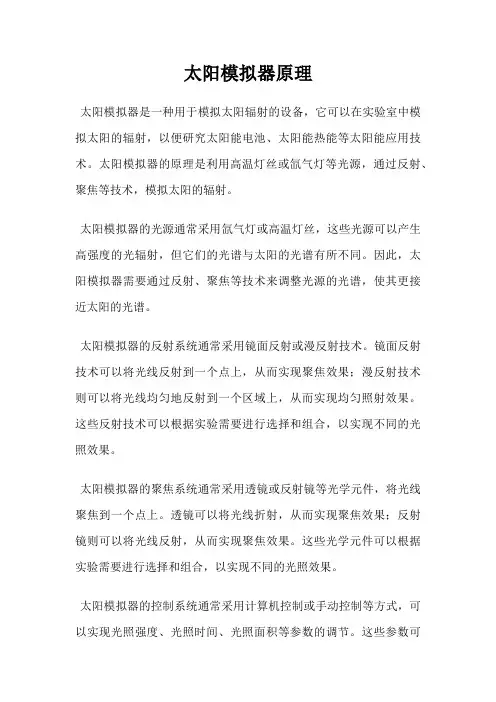

太阳模拟器原理
太阳模拟器是一种用于模拟太阳辐射的设备，它可以在实验室中模拟太阳的辐射，以便研究太阳能电池、太阳能热能等太阳能应用技术。

太阳模拟器的原理是利用高温灯丝或氙气灯等光源，通过反射、聚焦等技术，模拟太阳的辐射。

太阳模拟器的光源通常采用氙气灯或高温灯丝，这些光源可以产生高强度的光辐射，但它们的光谱与太阳的光谱有所不同。

因此，太阳模拟器需要通过反射、聚焦等技术来调整光源的光谱，使其更接近太阳的光谱。

太阳模拟器的反射系统通常采用镜面反射或漫反射技术。

镜面反射技术可以将光线反射到一个点上，从而实现聚焦效果；漫反射技术则可以将光线均匀地反射到一个区域上，从而实现均匀照射效果。

这些反射技术可以根据实验需要进行选择和组合，以实现不同的光照效果。

太阳模拟器的聚焦系统通常采用透镜或反射镜等光学元件，将光线聚焦到一个点上。

透镜可以将光线折射，从而实现聚焦效果；反射镜则可以将光线反射，从而实现聚焦效果。

这些光学元件可以根据实验需要进行选择和组合，以实现不同的光照效果。

太阳模拟器的控制系统通常采用计算机控制或手动控制等方式，可以实现光照强度、光照时间、光照面积等参数的调节。

这些参数可
以根据实验需要进行调节，以实现不同的光照效果。

太阳模拟器是一种用于模拟太阳辐射的设备，它可以在实验室中模拟太阳的辐射，以便研究太阳能电池、太阳能热能等太阳能应用技术。

太阳模拟器的原理是利用高温灯丝或氙气灯等光源，通过反射、聚焦等技术，模拟太阳的辐射。

太阳光模拟器是一款可以帮助人们更好的了解太阳和月亮等天体的仪器。

它能够根据不同的天气情况，自动调整出最合适的温度、光照强度以及相应的光线分布。

1：太阳光模拟器的原理科迎法电气的太阳光模拟器的原理是通过对太阳光线的模拟来进行测量，然后将所得数据转换成真实值。

它采用的方法主要有两种：一种是直接利用太阳光照射到物体上；另一种则是在传感器中安装一个小型发光装置，这样可以使光照更加均匀和精确。

对于直接使用太阳光进行检测而言，这种方式最明显的优点就是能够减少人工操作的干扰因素，而且精度也不会受到太大的影响。

然而，由于太阳光的波长比较短，因此采集到的信号较为微弱，所以会导致对结果造成一定的误差。

为了解决这个问题，就需要用到全光谱阳光模拟器了。

2：使用方法太阳光模拟器是一种用于测量太阳能、利用太阳能来产生电力的设备。

它主要由太阳辐射仪和一些附件组成，太阳辐射仪包括一个小型电池组、温度传感器和一根电源线，附件则包括充电器、数据记录卡等。

太阳光模拟器通常被安装在室外阳光充足的地方，以便得到准确的太阳能能量输出。

要使用太阳光模拟器进行监测，首先需要准备一台太阳光模拟器。

3:全光谱阳光模拟器的优势全光谱阳光模拟器是一种新型的太阳光模拟器，它可以根据需要调整光谱波段，使其更加适合于不同的环境。

这种设备通常包括一个计算机系统、一个光源和一组透镜，因此具有很大的灵活性。

对于复杂的场景来说，使用这种装置可以得到更好的效果。

此外，由于采用了先进的光学技术，全光谱阳光模拟器还具有良好的稳定性能和耐久性。

全光谱阳光模拟器已经广泛用于城市规划、建筑设计以及景观设计等领域。
