混凝土的抗风化性与防风措施
混凝土是一种常用的建筑材料，具有良好的强度和耐久性。然而，长期暴露在恶劣的环境中，如高温、强风和湿度等，会导致混凝土表面的风化和损坏。因此，提高混凝土的抗风化性至关重要。本文将探讨混凝土的抗风化性以及可采取的防风措施。
一、混凝土的抗风化性
混凝土作为一种复杂的材料，由水泥、砂子、石子和水等成分组成。它具有良好的抗压强度和耐久性，但抗风化性不足。在气候变化和外界环境的作用下，混凝土表面容易出现以下问题：
1. 表面龟裂：恶劣环境中的高温、低温、快速温度变化以及强风作用会导致混凝土表面出现龟裂现象。这些龟裂不仅影响混凝土结构的完整性，还会导致混凝土中的钢筋暴露，从而导致腐蚀。
2. 表面风化：风沙、雨水和气候变化等外部环境因素会导致混凝土表面的风化现象。风化会让混凝土表面变得粗糙，损坏混凝土的外观和性能。
3. 腐蚀：环境中的酸雨、盐水和化学物质会促进混凝土中钢筋的腐蚀，进一步减少混凝土的抗风化性。
为了提高混凝土的抗风化性，采取以下防风措施是必要的。
二、防风措施 1. 表面处理：对于新建的混凝土结构，可以通过表面处理来提高其抗风化性。表面处理可以包括喷涂防风化剂、涂覆保护层和施工生物保护层等。这些处理可以有效减少混凝土表面的龟裂和风化现象，形成一层保护膜以提高混凝土的耐久性。
2. 维护保养：混凝土结构的维护保养对于延长其使用寿命和提高抗风化性至关重要。定期检查混凝土表面的龟裂和风化情况，并及时采取修复措施。此外，定期清洗混凝土表面的污垢、灰尘和盐分等也是保持其抗风化性的重要措施。
3. 材料选择：在工程设计和建设过程中，选择具有抗风化性能的材料也是提高混凝土抗风化性的重要方面。例如，可以选择掺有抗风化添加剂的水泥，以增强混凝土的抗风化能力。此外，选用耐候性能好的骨料和细度模数适宜的砂子等，也能提高混凝土的抗风化性。
结论
混凝土的抗风化性对于建筑结构的安全性和耐久性至关重要。在提高混凝土的抗风化性方面，可以采取表面处理、维护保养和材料选择等防风措施。通过这些措施，可以有效减少混凝土表面的龟裂和风化现象，保护混凝土结构并延长其使用寿命。在今后的建筑工程中，应注重混凝土的抗风化性能，选择合适的材料和施工技术，以确保建筑结构的稳定性和安全性。
混凝土抗硫酸盐腐蚀机理与防治策略探究
1、硫酸盐侵蚀混凝土劣化机理
当环境中的硫酸盐离子进入水泥石内部以后，会与水泥石中的一些固相发生化学反应，生成一些难溶物引起的。这些难溶物一般强度很低，并且在生成时会产生体积膨胀，引起混凝土的开裂、剥落和解体，此外还会使水泥石中的CH和C-S-H等组分溶出或分解，使混凝土失去强度和粘结力。混凝土硫酸盐侵蚀主要有以下几种[1][2]。
1.1钙矾石膨胀破坏
环境中的SO42-会与水泥石中的氢氧化钙和水化铝酸钙反应生成水化硫铝酸钙（钙矾石，3CaO·Al2O3·CaSO4·32H2O）。钙矾石是一种溶解度非常低的盐类矿物，即使在石灰浓度很低的溶液中也能稳定存在。钙矾石晶体会结合大量的水分子，其体积比水化铝酸钙增加了2.2倍。并且钙矾石在析出时会形成及其微细的针状或片状晶体，在水泥石中产生很大的内应力，引起混凝土结构破坏。
1.2石膏膨胀破坏
当SO42- 大于1000mg/L时，同时水泥石的毛细孔被饱和石灰溶液填充的情况下，会有石膏晶体析出：
Ca（OH）2+2H2O→CaSO4·2H2O+2OH-
生成的CaSO4·2H2O体积增大1.24倍，导致混凝土内部膨胀应力增加而破坏；同时消耗了水泥水化生成的CH，使胶凝物质分解失去强度。若水泥处于干湿交替状态，即使SO42-浓度不高，也往往会因为水分蒸发而使侵蚀溶液浓缩，石膏结晶侵蚀成为主导因素。
1.3MgSO4溶蚀-结晶破坏
MgSO4破坏是最严重的一种，即使掺硅灰的混凝土也难以抵抗MgSO4的侵蚀。因Mg2+与SO42-均为侵蚀源，二者相互叠加，构成严重的复合侵蚀。除石膏或钙矾石的膨胀破坏外，还会使氢氧化钙转化为氢氧化镁，降低碱度，破坏C-S-H水化产物稳定存在的条件，使C-S-H分解，造成水泥基材强度与粘结性损失。
1.4碳硫硅钙石溶液-结晶型破坏 在硫酸盐腐蚀过程中还会产生碳硫硅钙石（CaSO3·SCaSO4·CaSiO4·15H2O），其生成途径有两种，一是C-S-H与硫酸碳酸盐直接反应生成，二是由钙矾石过度相逐渐转变而成[3]。碳硫硅钙石使混凝土表面产生胀裂、鼓泡和凸起等现象，混凝土变得松软，强度降低。
混凝土老化后的处理方法
一、背景介绍
随着时间的推移，混凝土结构可能会出现老化现象，如裂缝、变形、强度下降等。这些老化现象会严重影响混凝土结构的安全性和耐久性，需要采取相应的处理方法。
二、混凝土老化的原因
1. 微观结构的变化：混凝土中水泥胶体、骨料、孔隙等微观结构会随着时间的推移发生变化，导致混凝土的性能下降。
2. 外界环境的影响：混凝土结构常受到雨水、风化、紫外线等自然环境的影响，长期受到这些影响会导致混凝土老化。
3. 力学作用：混凝土结构在使用过程中承受的荷载、温度变化等力学作用也会导致混凝土老化。
三、混凝土老化后的表现
1. 表面裂缝：混凝土表面出现细小的裂缝。
2. 变形：混凝土结构出现变形现象，如下沉、变形等。
3. 强度下降：混凝土结构的强度下降，无法承受原有的荷载。
四、混凝土老化后的处理方法
1. 表面处理 表面处理是针对混凝土表面裂缝的处理方法，可以采用填充、灌浆、涂层等方法。
（1）填充：使用填缝剂、硅酸盐胶等填充材料填充裂缝，使其不再继续扩大。
（2）灌浆：采用泵浆机将高强度的灌浆材料灌入到混凝土裂缝中，达到修补的效果。
（3）涂层：在混凝土表面涂覆一层防水、防腐涂料，可以防止水分、氧气等有害物质侵蚀混凝土，保护混凝土结构。
2. 加固处理
加固处理是针对混凝土结构变形或强度下降的处理方法，可以采用加固碳纤维布、碳纤维板等材料进行加固。
（1）加固碳纤维布：将碳纤维布贴在混凝土结构表面进行加固，可以提高混凝土结构的抗拉强度和抗剪强度。
（2）加固碳纤维板：将碳纤维板贴在混凝土结构表面进行加固，可以提高混凝土结构的抗弯强度和抗剪强度。
3. 重建处理
重建处理是针对混凝土结构严重老化、无法修复的情况，需要进行重建的处理方法。
（1）拆除重建：将老化的混凝土结构全部拆除，重新建造新的混凝土结构。
（2）局部拆除重建：将老化的混凝土结构局部拆除，重新建造新的混凝土结构。

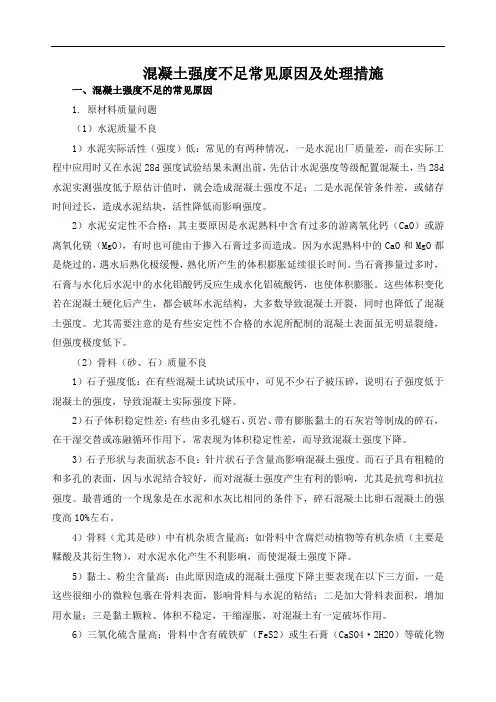

混凝土强度不足常见原因及处理措施
一、混凝土强度不足的常见原因
1. 原材料质量问题
（1）水泥质量不良
1）水泥实际活性（强度）低：常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。
2）水泥安定性不合格：其主要原因是水泥熟料中含有过多的游离氧化钙（CaO）或游离氧化镁（MgO），有时也可能由于掺入石膏过多而造成。因为水泥熟料中的CaO和MgO都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。
（2）骨料（砂、石）质量不良
1）石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。
2）石子体积稳定性差：有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。
3）石子形状与表面状态不良：针片状石子含量高影响混凝土强度。而石子具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响，尤其是抗弯和抗拉强度。最普通的一个现象是在水泥和水灰比相同的条件下，碎石混凝土比卵石混凝土的强度高10%左右。
4）骨料（尤其是砂）中有机杂质含量高：如骨料中含腐烂动植物等有机杂质（主要是鞣酸及其衍生物），对水泥水化产生不利影响，而使混凝土强度下降。
5）黏土、粉尘含量高：由此原因造成的混凝土强度下降主要表现在以下三方面，一是这些很细小的微粒包裹在骨料表面，影响骨料与水泥的粘结；二是加大骨料表面积，增加用水量；三是黏土颗粒、体积不稳定，干缩湿胀，对混凝土有一定破坏作用。
