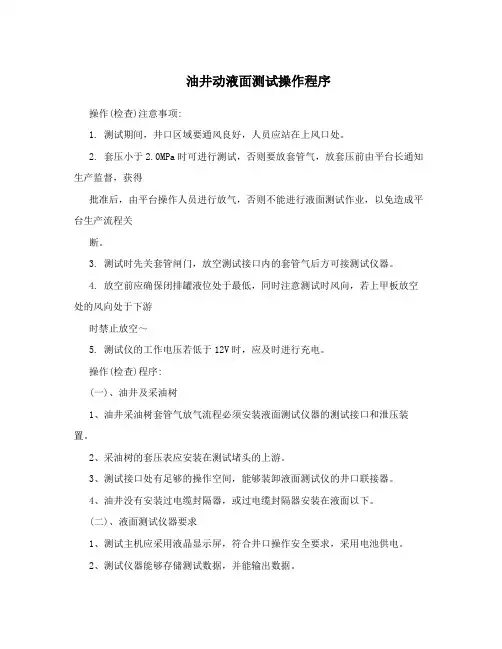

油井动液面测试操作程序
操作(检查)注意事项:
1. 测试期间，井口区域要通风良好，人员应站在上风口处。
2. 套压小于2.0MPa时可进行测试，否则要放套管气，放套压前由平台长通知生产监督，获得
批准后，由平台操作人员进行放气，否则不能进行液面测试作业，以免造成平台生产流程关
断。
3. 测试时先关套管闸门，放空测试接口内的套管气后方可接测试仪器。
4. 放空前应确保闭排罐液位处于最低，同时注意测试时风向，若上甲板放空处的风向处于下游
时禁止放空～
5. 测试仪的工作电压若低于12V时，应及时进行充电。
操作(检查)程序:
(一)、油井及采油树
1、油井采油树套管气放气流程必须安装液面测试仪器的测试接口和泄压装置。
2、采油树的套压表应安装在测试堵头的上游。
3、测试接口处有足够的操作空间，能够装卸液面测试仪的井口联接器。
4、油井没有安装过电缆封隔器，或过电缆封隔器安装在液面以下。
(二)、液面测试仪器要求
1、测试主机应采用液晶显示屏，符合井口操作安全要求，采用电池供电。
2、测试仪器能够存储测试数据，并能输出数据。 3、测试接口采用2-7/8:EUE 母扣，井口联接器为2-7/8:EUE 公扣，联接器应密封，测试时
无泄漏现象。
4、井口联接器为气体动式液面测试，备有足够的氮气。
(三)、液面测试前准备
1、了解测试井的管柱结构，注意管柱上有无回音标，有回音标的井记录回音标深度，用于测
试时进行对比。
2、了解油井以前动液面测试情况和地层供液情况。
3、了解油井生产状况和生产历史。
4、了解安全阀、封隔器等井下工具的深度。
5、作业前认真检查测试仪、井口联接器等是否处于正常工作状态，满足作业需要，其他设备
工具能够保证作业需要。
三、油井液面测试步骤
对于有套压的油井按以下操作:
1、检查测试油井目前的生产状态，确认所测液面为动液面或静液面。
机采井动液面测不出的原因及处理方法 范纪伟 张震 邓毅
发布时间：2023-07-16T05:29:56.652Z 来源：《科技新时代》2023年9期 作者： 范纪伟 张震 邓毅
[导读] 全国各油田的抽油机井因波形杂乱、环空脏、套压低等多种原因，导致部分抽油机井无法测出动液面深度，动液面测不出，从而无法分析抽油泵工作情况及油井供液能力，给日常的泵况管理、措施制定、指标管控带来很大困难，因此，开展抽油机动液面测不出井治理
技术研究，分析动液面测不出的原因，并在其基础上，制定相应的整改措施，为解决动液面测不出的问题提供技术支持。
华北油田公司二连分公司 内蒙古锡林市 026000
摘要：全国各油田的抽油机井因波形杂乱、环空脏、套压低等多种原因，导致部分抽油机井无法测出动液面深度，动液面测不出，从
而无法分析抽油泵工作情况及油井供液能力，给日常的泵况管理、措施制定、指标管控带来很大困难，因此，开展抽油机动液面测不出井
治理技术研究，分析动液面测不出的原因，并在其基础上，制定相应的整改措施，为解决动液面测不出的问题提供技术支持。
关键词：动液面；套压；效果
1 抽油机动液面测不出井原因
动液面的测试利用的原理就是声波在介质中的传递，声源信号从井口激发后，在油套环形空间中向下传递，当遇到油管接箍、回音
标、动液面等障碍物时发生反射，测试仪器收集接箍、回音标、液面的反射信号，回音标的深度一定，油管长度一定，根据回音标或连续
5-10 个油管接箍波信号即可计算出声源信号在油套环空中的传播声速，再根据测试仪器测出的液面波反射时间，计算出动液面深度。关于动液面测试，从测试过程上主要分为如下几个环节：信号激发-信号采集-信号处理-生成曲线在上述的4 个环节中，对动液面的测试采集都起
着至关重要的作用。根据动液面测试原理及操作流程，结合现场实际测试情况，综合分析导致抽油机井动液面测不出的原因主要有两大
类：
1.1波形杂乱，是由于采油井洗井效果不好，井筒脏、井壁不光滑，测试声源信号产生漫反射，或抽油机设备机械震动，抽油杆碰挂油管接箍等产生同频干扰，导致测试环境复杂，测试波形杂乱，无法测出合格液面曲线。
一、填空：
1、储集层具有( )和（ ）两个基本特征。
2、储集层中的毛细管孔隙直径在（ ）-------( )mm之间。
3、孔隙度是为了衡量岩石中（ ）体积的大小以及孔隙的( )而提出的概念。
4、孔隙度与渗透率的函数关系是()越大，则（ ）越高。
5、岩石中所()与()的比值称为含油饱和度。
6、()与()的乘积叫地层系数
7、油藏的驱动方式总体上可分为（ ）驱动能量和()驱动能量。
8、配产配注方案的最终落脚点是（ ）和()。
9、在油田开发管理上要做到()平衡与（ ）平衡。
10、MF2型灭火器技术参数有()、压力、有效喷射时间、（ ）、灭火级别、电绝缘性等。
二、选择题
1、交流电通过验电笔时，氖管的两个极( )。
(A)只有一个极发亮 (B)同时发亮 (C)间断发亮 (D)都不亮
2、交流接触器在运行中的主要发热部位是( )。
(A)线圈 (B)铁芯 (C)触头 (D)灭弧罩
3、交流接触器吸合后的电流与未吸合时的电流比( )。
(A)大于l (B)小于1 (C)等于1 (D)大于或等于1
4、交流接触器短路环的作用是( )。
(A)消除铁芯振动 (B)增大铁芯磁场 (C)减缓铁芯冲击 (D)短路保护
5、启动器的机械寿命不应低于( )次。
(A)30 (B)3万 (C)30万 (D)300万
6、电磁启动器是由交流接触器、( )组成的直接启动电动机的电器。
(A)热继电器 (B)熔断器热 (C)互感器 (D)自动空气开关
7、延边三角形启动方法的启动转矩比Y一△启动法的启动转矩( )。
(A)差不多 (B)大 (C)小 (D)小很多
8、企业安全生产方针是：安全第一、( )为主。
(A)质量 (B)经营 (C)预防 (D)生产
（一）、1、某井产液100 t/d,回音标深度700m,记录纸上音标波为200mm,液面波为228 mm,油压0.5 Mpa,套压1.2 Mpa,实测示功图包围面积598 mm2,力比2KN/ mm,冲程6 m,冲次8次/分,示功图长度为43 mm,混合液相对密度为0.9,求举升效率为多少?
2、某注水井S1、S2、S3各层段测配成果表如下。当井口压力为9.7Mpa时，实际日注水230m3/d。试求9.7Mpa时各层段日注水量是多少？
（压力：MPa；注水量：m3／d；层段相对吸水百分数：%）
井口压力 S1 S2 S3 全井日注 日注 % 日注 % 日注 %
9.0 78 38.42 46 22.66 79 38.92 203
10.0 98 41.18 56 23.52 84 35.30 238
六、综合题（10分）
某井采用62mm油管，16mm抽油杆，抽油机冲程为3米，泵挂深度为1000米，每米抽油杆在液体中的重量为20N，活塞全面积以上每米液体重10N，所用示功仪的力比是80kg/mm，减程比为1:45，求做该井的理论示功图，并解释各点线面的意义？
（二）、1、菜油井油层中部深度2000m，原始地层压力25MPa，原油相对密度0.84，含水75％，目前总压差5
MPa，，日产液量50m3／d，采油指数l.5t／d·MPa，沉没压力2.5 MPa，求下泵深度为多少?
2、已知抽油机减速箱两级传动比为29.75，皮带轮直径800mm，电机轮直径200mm，用960r/min的电机，下直径为56mm的抽油泵，冲程2.4m，日产液35t/d，混合液相对密度0.9，含水63％，求泵效和日产油量？
六、综合题
2、某断块油藏有4口生产井和2口注水井，生产井的生产数据和井点物性参数见下表。该油藏含油面积l.2Km2，原油地面密度0.90，体积系数1.1576。
表1 生产井动态
井号 日产液量 日产油量 含水率 有效厚度 孔隙度 原始含油饱和度
