钢结构产品制造工艺标准
文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
钢结构产品制造工程
一、目的：
本作业指导书规定了本公司钢结构制造的技术标准，用以保证钢结构产品的制造满足设计及规范的技术要求，确保产品质量。
二、适用范围：
本作业指导书适用于本公司钢结构产品制造过程和技术管理的监控。
三、说明：
1.本标准与设计文件一起，作为本公司钢结构制造、检验和验收的统一标准。
2.钢结构制造的生产工序必须实行“自检、互检和专检”的三级质量检验制度，防止不合格品流入下道工序。
3.制造和检验所使用的仪器、仪表和量具等，必须经过专业检定部门检定，并在检定合格周期内。
4.当执行本标准发生问题和矛盾时，应及时向设计室和技质科反映情况，通过研究及协商提出处理意见。
四、引用的主要技术标准与规范：
《钢结构工程施工质量验收规范》
《建筑钢结构焊接技术规程》
《建筑工程施工质量验收统一标准》
《气焊、手工电弧焊及气体保护焊焊缝坡口的形式与尺寸》
《埋弧焊焊缝坡口的基本形式与尺寸》
《钢结构焊缝外形尺寸》
Z39-87 《焊接材料的验收、存放和使用》
《火焰切割面质量技术要求》
《涂装前钢材表面锈蚀等级和除锈等级》
《低合金高强度钢结构》
《热轧钢板和钢带的尺寸、外形、重量及允许偏差》
T14957-94 《熔化焊用钢丝》
T14958-94 《气体保护焊用钢丝》
T8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》
T17493-98 《低合金钢药芯焊丝》
《碳素钢埋弧焊用焊剂》
《工业液体二氧化碳》
T5118-95 《低合金钢焊条》
T5117-95 《碳钢焊条》
《钢焊缝手工超声波探伤方法和探伤结果分级》
《碳素结构钢》
《氩气》
T10045 《碳钢药芯焊丝》
T12470 《低合金钢埋弧焊用焊剂》
活动铆接技术要求与标准
活动铆接技术是一种常用的连接技术，用于将两个或多个金属零件牢固地联接在一起。通过利用铆钉和铆箍的力量，活动铆接技术能够提供可靠的连接，并具有较高的抗拉强度和耐腐蚀性。为了确保活动铆接的质量和安全性，一些要求和标准需要被遵循和满足。
1.活动铆接技术的要求与标准
在活动铆接技术中，以下要求和标准是需要考虑和遵循的：
1.1 材料选择
在活动铆接中，使用的铆钉和铆箍材料应具有合适的强度和耐蚀性。常见的材料包括铝合金、钢铁和不锈钢等。为了确保连接的质量和耐久性，材料选择应根据具体应用环境和要求进行合理选择。
1.2 铆钉直径和长度
铆钉的直径和长度是决定活动铆接质量的重要因素之一。过小的直径和长度可能导致连接不牢固，而过大则可能引起裂纹或加工困难。根据连接的需求和应力要求，选择适当的铆钉直径和长度至关重要。
1.3 铆钉与被铆接物的几何形状
在活动铆接中，被铆接物的几何形状对连接的质量和可靠性有影响。尽量避免过于复杂和不规则的形状，以确保铆钉的正确安装和强度分布。
1.4 清洁度和表面质量
活动铆接需要确保被铆接物的表面清洁度和质量。有任何杂质或污垢都可能影响铆接质量，在铆接之前，应确保被铆接物表面干净、平整，并且无任何异物。
1.5 铆接工艺参数
铆接工艺参数的选择对活动铆接质量至关重要。包括铆钉的张紧力、加工速度、压头形状等参数都需要根据具体材料和条件进行合理的选择和调整，以确保达到理想的铆接效果。
2.活动铆接技术的观点和理解
针对活动铆接技术的要求和标准，我认为以下观点和理解是值得注意的：
2.1 材料和强度的匹配
在活动铆接中，材料的选择必须与所需的强度和耐蚀性相匹配。如果材料不匹配，可能会导致连接的脆弱或易受腐蚀，从而影响铆接的质量和寿命。
2.2 铆钉的选择和安装 铆钉的直径和长度应根据具体应用需求进行选择。选择太小的铆钉可能导致连接不牢固，而选择过大的铆钉可能会增加加工难度。正确的铆钉安装程序也是确保连接质量的关键。

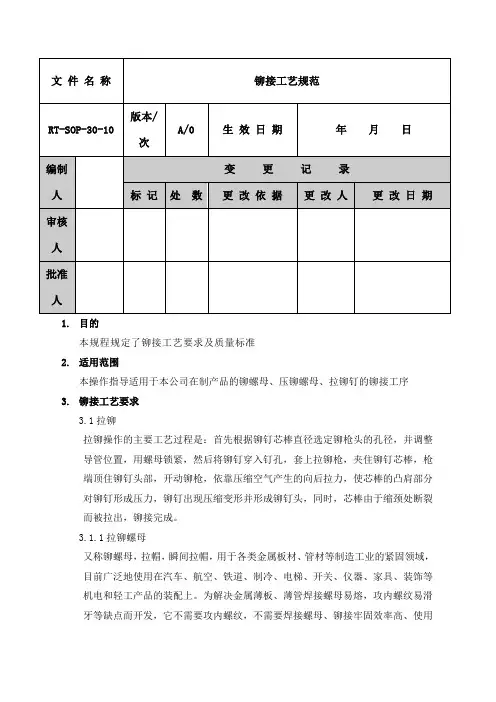

1. 目的
本规程规定了铆接工艺要求及质量标准
2. 适用范围
本操作指导适用于本公司在制产品的铆螺母、压铆螺母、拉铆钉的铆接工序
3. 铆接工艺要求
3.1拉铆
拉铆操作的主要工艺过程是：首先根据铆钉芯棒直径选定铆枪头的孔径，并调整导管位置，用螺母锁紧，然后将铆钉穿入钉孔，套上拉铆枪，夹住铆钉芯棒，枪端顶住铆钉头部，开动铆枪，依靠压缩空气产生的向后拉力，使芯棒的凸肩部分对铆钉形成压力，铆钉出现压缩变形并形成铆钉头，同时，芯棒由于缩颈处断裂而被拉出，铆接完成。
3.1.1拉铆螺母
又称铆螺母，拉帽，瞬间拉帽，用于各类金属板材、管材等制造工业的紧固领域，目前广泛地使用在汽车、航空、铁道、制冷、电梯、开关、仪器、家具、装饰等机电和轻工产品的装配上。为解决金属薄板、薄管焊接螺母易熔，攻内螺纹易滑牙等缺点而开发，它不需要攻内螺纹，不需要焊接螺母、铆接牢固效率高、使用文 件 名 称 铆接工艺规范
RT-SOP-30-10 版本/次 A/0 生 效 日 期 年 月 日
编制人 变 更 记 录
标 记 处 数 更 改 依 据 更 改 人 更 改 日 期
审核人
批准人 方便。
3.1.2拉铆螺母分类
3.1.2.1种类：有通孔的平头、小头、六角不锈钢铆螺母，有盲孔的平头、小头、六角不锈钢铆螺母.
3.1.2.2拉铆螺母的头型见下表
拉铆螺母头型
平头型（f） 圆柱头型（C） 沉头型（F）
3.1.3拉铆螺母作业指导
3.1.3.1熟悉图纸和工艺要求，对拉铆螺母型号规格进行确认，并检查要铆工件。确认好铆接用的工具和设备并对场地进行清理。
3.1.3.2基材材料板厚和底孔尺寸确认
在正式拉铆螺母前，必须确认板材的底孔尺寸是否合符各型号底孔尺寸要求。如果不能满
足要求，停止拉铆作业。具体拉铆螺母底孔尺寸见下表一：
表一：拉铆螺母底孔尺寸要求
3.1.3.3调节铆枪
钢结构制造通用工艺
版本：01
批准： 审核： 编制： 1
编号：JGQG-17-4-01
兰州兰石建设钢结构分公司
钢筋混凝土防护密闭门铆工工艺（HFM0716(5))
批准： 审核： 编制：
二零一七年四月十八日 钢结构制造通用工艺
版本：01
批准： 审核： 编制： 2 兰石建设
钢结构分公司 金结工艺卡 产品名称 门扇钢框 产品图号 HFM0716(5)-1
部件名称 部件图号
工艺要求:
1、门扇钢框是由件1—件6组装而成的焊接件，整个钢框组焊好后再与闭锁、铰页板组焊；
2、门扇钢框组焊后，内表面周边必须平整，平面度公差为2毫米；
3、嵌压板应平直光滑，不得有棱角；
4、焊后清除全件焊渣，修毛打磨表面，必须光滑平整，校直使其平面度、亮度、高度、对角线达到图纸要求；
5、整个门扇钢框在工厂必须组装好，做好标记，以便运输及现场组装方便。
修改标记 处数 文件号 签名 日期
钢结构制造通用工艺
版本：01
批准： 审核： 编制： 3 兰石建设
