电容器形式试验

10-35kV高压并联电容器电容量测量一、测试目的：测量电容值的目的是检查其电容值的变化情况，把测量值和铭牌值进行比较，可以判断内部接线是否正确及绝缘是否受潮等。

二、测试前准备工作1、仪器仪表的选择2、了解被试设备运行状况和设备缺陷情况及试验条件，查看现场、查阅技术资料。

3、办理工作票并做好现场安全和技术措施。

4、工作负责人对工作班成员做好技术交底工作。

三、危险点及预控措施1、高空坠落应使用专用爬梯上下，在电容器上工作系好安全带，严禁徒手攀爬电容器。

2、坠物伤人高处作业使用工具袋，上下传递物品使用传递绳，严禁抛掷。

3、人员触电拆接试验接线前将被试设备充分对地放电，测量时试验人员应与带电部位保持足够的安全距离，必要时使用个人保安线。

4、试验过程中严格执行《电力安全工作规程（变电部分）》规定内容。

四、测试步骤1、步骤（1）核对现场组织措施和技术措施。

（2）试验现场应装设遮栏，防止无关人员进入试验区。

（3）做好验电、放电和接地等工作。

（4）检查被试品、仪器及试验电源。

（5）合理布置电容电感测试仪、接地线与放电棒位置，正确接线。

（6）启动试验仪器开始测试，仪器复位关闭电源。

（7）整理原始试验数据。

（8）试验完毕、清理现场。

（9）编写试验报告。

2、接线方式：采用电容电感测试仪测量10（35）kV高压并联电容器组电容量，测试接线如图1所示。

图1 电容电感测试仪测量10（35）kV高压并联电容器组电容量接线3、试验电压：使用仪器测试电压测量。

4、测试方法：（1）对高压并联电容器充分放电并接地。

（2）将电容器外壳接地。

（3）拆除电容器高压引线。

（4）按图一进行接线，检查测试接线是否正确。

钳形电流互感器钳口闭合是否良好。

（5）接通电容电感测试仪电源，选择对应的测量参数后测量。

（6）测量结束后对电容器充分放电。

（7）拆除试验测试线，恢复电容器高压引线。

五、试验要求及注意事项（1）测试前后均要对高压并联电容器充分放电。

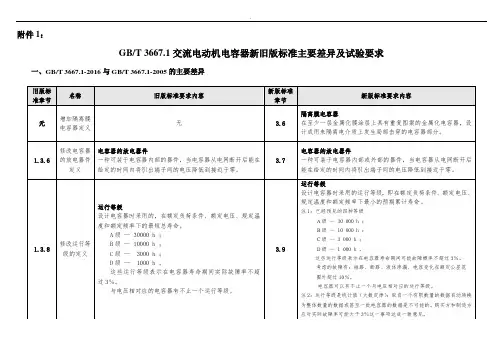

附件1：GB/T 3667.1交流电动机电容器新旧版标准主要差异及试验要求一、GB/T 3667.1-2016与GB/T 3667.1-2005的主要差异2.16 修改破坏试验要求破坏试验本试验是选择性的。

在本试验后成为开路的这一类电容器可标记（P2）。

在本试验后可成为开路也可成为短路的这一类电容器应标记（P1）。

注：只允许标记（P1）的电容器发生短路失效。

不进行本试验的电容器可标记（P0）。

5.16破坏试验本试验是选择性的。

参考修订过的定义3.22，对每一安全防护等级均给出了相应的试验。

标志S0的电容器无需进行该试验。

标志为S1和S2并装有过压力隔离器的电容器应承受如5.16.3和5.16.5所述的连续进行的直流和交流试验。

如3.6定义的且安全防护等级标志为S3的隔离膜电容器应承受如5.16.4和5.16.6所述的同时进行的直流和交流试验。

标志为S1、S2、S3电容器的破坏试验参见图1。

无修改破坏试验要求无 5.16.4同时进行直流和交流试验用试验设备(S3型电容器)图5所示为同时进行直流和交流试验用设备。

直流电源（DCU）应能提供相当于10NU的开路电压，并具有大于50 mA的持续短路的能力，但在试验中不超过50 mA。

rT—具有足够的容量能提供一个至少300 A的瞬时短路电流的变压器（交流电源）1F—额定25 A的慢速熔断器1L—用于电网去耦的大约10 mH的电感器（在所有切换模式下不发生谐振）C—直流去耦电容器：XCC⨯≥10（例如：C=330μF→m axxC=33μF）/m axcU=5 kVXC—被试电容器D—交流去耦高压二极管1I—交流电流：当电容器满负荷运行时，在试验起始时为二、交流电动机电容器自愿性认证新旧版标准换版试验要求。

第四节冲击合闸试验
一、试验目的
考察断路器投切电容器组的能力，检查所用熔断器是否合适，三相电流是否平衡，是电容器投入运行前不可缺少的一项试验。

二、试验步骤
1、投入保护：投入相关保护。

2、冲击试验：额定电压下冲击合闸3次。

三、合格标准
熔断器不熔断为合格。

四、注意事项
1、电容器经过各项试验并且试验合格。

2、电容器经过各方验收合格。

3、需要投入所有保护。

4、投运时密切关注电容器三相电流是否平衡。

5、合闸冲击试验完成后，合上电容器上级电源接地刀闸并充分放电后再仔细检查电容器有无熔断器熔断、鼓肚或漏油情况发生。

Q/WJBZ电解电容试验标准宁波伟吉电力科技有限公司发布前言本试验标准由宁波伟吉电力科技有限公司质量部提出本试验标准由宁波伟吉电力科技有限公司质量部归口本试验标准起草部门：质量部、研发部、办公室本试验标准主要起草人：电解电容试验标准1范围本试验标准规定了宁波伟吉电力有限公司对电解电容（包括铝电解电容、钽电解电容）的使用条件、电气性能、机械性能及环境性能等方面的技术要求和试验项目，规定了电解电容的验收标准。

本试验标准适用于本公司用电解电容的验收、定期确认、全性能检验。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.18电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）GB/T2423.28-2005?电工电子产品环境试验第2部分：试验方法试验T：锡焊GB/T2423.32-2008电工电子产品环境试验第2部分：试验方法试验Ta润湿称量法可焊性GB/T2471-1995电阻器和电容器优先数系GB/T2693-2001电子设备用固定电容器第1部分：总规范GB/T5993-2003电子设备用固定电容器第4部分：固体和非固体电解质铝电容器GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T2828.1计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划3检验工具高低温交变湿热试验箱盐雾试验箱游标卡尺LCR测试仪漏电流测试仪万用表4技术要求4.1包装要求包装设计应符合产品的性质、特点和储运条件。

包装箱应标示有制造厂名称、产品名称、产品型号、出厂日期、检验日期和包装数量。

包装箱外应印刷有“小心轻放”、“怕湿”、“向上”等运输标识。

包装箱外印刷或贴的标识不可因运输条件和自然条件而褪色、脱落。
