本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电容器实验报告篇一：电容器试验报告篇二：平板电容器实验报告班级：姓名：刘展宁学号： 1306030413指导教师：徐维成绩：电子与信息工程学院信息与通信工程系实验一静电场问题实例：平板电容器电容计算仿真1.实验目的1．学习 Ansoft maxwell软件的使用方法。
2．复习电磁学相关的基本理论。
3．通过软件的学习掌握运用Ansoft Maxwell运行电磁场仿真的流程。
4．通过对对平板电容器电容计算仿真实验进一步熟悉Ansoft Maxwell软件的应用。
2.实验内容1.学习Ansoft maxwell有限元分析步骤2.会用Ansoft maxwell后处理器和计算器对仿真结果分析3.对圆柱体电容器电容仿真计算结果与理论结果值进行比较3.实验步骤平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type>Electric>Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0,0,0）坐标偏置：（dX,dY,dZ）（25,25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material>pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material >pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0,1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，）2.创建计算区域（Region）Padding Percentage：0%电容器中电场分布的边缘效应忽略电场的边缘效应（fringing effect）3.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage> 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage> 0V4.设置计算参数（Assign Executive Parameter）Maxwell 3D> Parameters > Assign > Matrix（矩阵）> Voltage1,Voltage2。
一、实验目的1. 了解电容的基本原理和电容器的种类。
2. 掌握使用电桥法测定电容的原理和方法。
3. 熟悉实验仪器的使用，提高实验操作技能。
4. 分析实验数据，得出实验结论。
二、实验原理电容器是一种能够储存电荷的电子元件，其电容值表示电容器储存电荷的能力。
电容值的大小取决于电容器的结构、材料和几何形状。
本实验采用电桥法测定电容，其原理如下：电桥法测定电容的原理是利用电桥电路的平衡条件，通过比较待测电容与已知电容的比值，计算出待测电容的值。
电桥电路由四个电阻组成，其中两个电阻为已知值，另外两个电阻为待测电容和标准电容。
当电桥平衡时，待测电容与标准电容的比值等于两个已知电阻的比值。
三、实验仪器与材料1. 电桥仪2. 待测电容器3. 标准电容器4. 电阻箱5. 电源6. 万用表7. 导线8. 仪器支架四、实验步骤1. 按照实验要求搭建电桥电路，连接好电源、待测电容器、标准电容器、电阻箱和电桥仪。
2. 调节电阻箱，使电桥平衡，观察电桥仪的指示值。
3. 记录电桥平衡时的电阻值和待测电容器的值。
4. 改变待测电容器的值，重复步骤2和3，记录实验数据。
5. 根据实验数据，计算待测电容器的平均电容值。
五、数据处理与分析1. 根据实验数据，计算待测电容器的平均电容值。
2. 分析实验误差，讨论实验过程中可能存在的问题。
3. 对比理论值和实验值，分析实验结果的准确性和可靠性。
六、实验结果与讨论1. 实验结果：根据实验数据，计算得到待测电容器的平均电容值为XXX pF。
2. 实验误差：实验误差主要由以下因素引起：（1）电桥平衡精度：电桥平衡精度对实验结果影响较大，实验过程中应尽量减小平衡误差。
（2）电阻箱精度：电阻箱的精度会影响实验结果的准确性，应选择精度较高的电阻箱。
（3）测量误差：实验过程中，测量待测电容器的值和电阻值时，可能存在一定的误差。
3. 实验结论：通过本次实验，我们掌握了使用电桥法测定电容的原理和方法，提高了实验操作技能。
示波器测电容设计性实验一、 实验项目名称 示波器测电容 二、 实验目的1.研究当方波电源加于RC 串联电路时产生的暂态放电曲线及用示波器测量电路半衰期的方法，加深对电容充放电规律特性的认识。
2.进一步熟悉数字示波器的主要技术性能与使用并学会利用示波器测电容的容值。
三、 实验原理〔阐明实验的研究意义、实验依据原理、测量电路等〕1.RC 串联电路暂态过程RC E U U C =+dtd c 在由R.C 组成的电路中，暂态过程是电容的充放电的过程。
其中信号源用方波信号。
在上半个周期内，方波电源〔+E 〕对电容充电；在下半个周期内，方波电压为零，电容对地放电。
充电过程中的回路方程为由初始条件t=0时，U c =0，得解为RCt R RCC EeiR U E U -==-=)e1(t -从按指数函数规律衰减随时间而电压按指数函数规律增长，是随时间二式可见，、t t c c R R U U U U 在放电过程中的回路方程为0dtd c=+c U U RC由初始条件t=0时，U c =E ，得解为RCt R RCC EeiR U E U -===-et -从上式可见，他们都是随时间t 按指数函数规律衰减。
式中的RC=τ.具有时间函数的量纲，称为时间常量〔或犹豫时间〕，是表示暂态过程中进行的快慢的一个重要物理量。
与时间常量τ有关的另一个实验中较容易测定的特征值，称为半衰期21T ，即当下降到初值)t (C U 〔或上升到终值〕一半所需要的时间，它同样反映了暂态过程的快慢程度，与τ的关系为ττ693.02ln 21==T，分别用示波器测出电阻和电容两端的电压，串联电路中电流相等，所以电压之比等于电阻之比，容抗等于wc1，所以：r cU U =fcr21π，由此可算出示波器的电容。
四、 实验仪器面包板，示波器，导线，电容，电阻。
五、 实验内容及步骤半衰期法测电容；选取一个电阻和一个电容，将它们串联并接在示波器上，另用两根线接在电容两侧，在示波器上可看到电容两端电压随时间变化的图像，读出半衰期，就能用公式算出电容的电压值。
第1篇一、实验目的1. 了解电容器的参数及其测试方法；2. 掌握使用示波器、万用表等仪器进行电容器参数测试的操作技巧；3. 熟悉电容器参数对电路性能的影响。
二、实验原理电容器是一种储存电荷的电子元件，其参数主要包括电容量、耐压值、损耗角正切等。
电容量是指电容器储存电荷的能力，单位为法拉（F）；耐压值是指电容器能够承受的最大电压，单位为伏特（V）；损耗角正切是衡量电容器损耗性能的参数，其值越小，电容器性能越好。
电容器参数测试实验主要通过测量电容量、耐压值和损耗角正切等参数，来评估电容器的性能。
三、实验仪器与材料1. 实验仪器：（1）示波器：用于观察电容器充放电波形；（2）万用表：用于测量电容器的电容量、耐压值和损耗角正切；（3）信号发生器：用于提供测试信号；（4）电容器：待测试的电容元件。
2. 实验材料：（1）测试电路板；（2）连接线；（3）电源。
四、实验步骤1. 连接电路：按照实验电路图连接测试电路，包括信号发生器、电容器、示波器、万用表等。
2. 测量电容量：（1）打开电源，调节信号发生器输出频率为1kHz，输出电压为5V；（2）使用万用表测量电容器的电容量，记录数据。
3. 测量耐压值：（1）使用万用表测量电容器的耐压值，记录数据；（2）将电容器接入测试电路，逐渐增加电压，观察电容器是否击穿，记录击穿电压。
4. 测量损耗角正切：（1）打开示波器，将示波器探头连接到电容器的两端；（2）使用信号发生器输出正弦波信号，调节频率为1kHz，输出电压为5V；（3）观察示波器显示的波形，记录电容器的充放电波形；（4）使用万用表测量电容器的损耗角正切，记录数据。
5. 数据处理与分析：（1）根据测量数据，计算电容器的电容量、耐压值和损耗角正切；（2）分析电容器的性能，比较不同电容器的参数差异。
五、实验结果与分析1. 电容量：根据实验数据，电容器A的电容量为10μF，电容器B的电容量为15μF。
2. 耐压值：电容器A的耐压值为50V，电容器B的耐压值为60V。

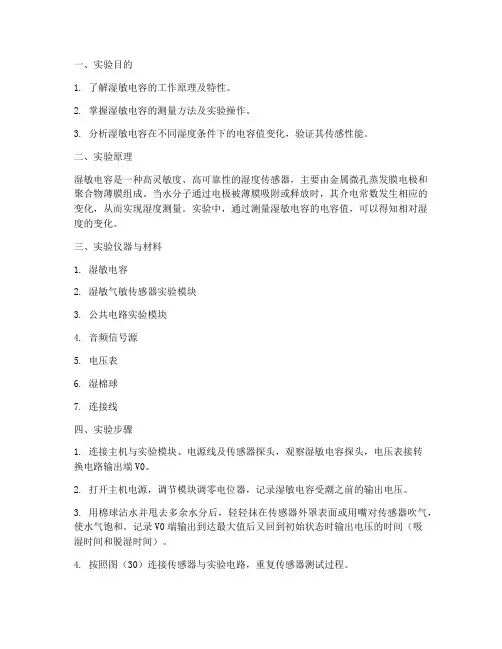

一、实验目的1. 了解湿敏电容的工作原理及特性。
2. 掌握湿敏电容的测量方法及实验操作。
3. 分析湿敏电容在不同湿度条件下的电容值变化，验证其传感性能。
二、实验原理湿敏电容是一种高灵敏度、高可靠性的湿度传感器，主要由金属微孔蒸发膜电极和聚合物薄膜组成。
当水分子通过电极被薄膜吸附或释放时，其介电常数发生相应的变化，从而实现湿度测量。
实验中，通过测量湿敏电容的电容值，可以得知相对湿度的变化。
三、实验仪器与材料1. 湿敏电容2. 湿敏气敏传感器实验模块3. 公共电路实验模块4. 音频信号源5. 电压表6. 湿棉球7. 连接线四、实验步骤1. 连接主机与实验模块、电源线及传感器探头，观察湿敏电容探头，电压表接转换电路输出端V0。
2. 打开主机电源，调节模块调零电位器，记录湿敏电容受潮之前的输出电压。
3. 用棉球沾水并甩去多余水分后，轻轻抹在传感器外罩表面或用嘴对传感器吹气，使水气饱和。
记录V0端输出到达最大值后又回到初始状态时输出电压的时间（吸湿时间和脱湿时间）。
4. 按照图（30）连接传感器与实验电路，重复传感器测试过程。
五、实验结果与分析1. 吸湿和脱湿过程中，湿敏电容的电容值随相对湿度的变化而变化。
在吸湿过程中，电容值逐渐增大，达到最大值后逐渐减小；在脱湿过程中，电容值逐渐减小，达到最小值后逐渐增大。
2. 通过实验数据可以看出，湿敏电容在相对湿度从0%增加到100%的过程中，电容值的变化范围较大，具有良好的线性关系。
这说明湿敏电容具有较好的湿度传感性能。
3. 在吸湿和脱湿过程中，湿敏电容的响应时间较短，说明其具有较快的响应速度。
4. 实验过程中，湿敏电容的输出电压随相对湿度的变化而变化，通过电压与电容值的对应关系，可以计算出相对湿度。
六、实验结论1. 湿敏电容是一种高灵敏度、高可靠性的湿度传感器，其电容值随相对湿度的变化而变化，具有良好的线性关系。
2. 湿敏电容具有较快的响应速度，适用于实时湿度测量。
竭诚为您提供优质文档/双击可除电容充放电实验报告
篇一：充放电实验
实验报告
专业：实验日期：20XX.5.16班级：授课教师:学号：指导教师：姓名：成绩评定：
实验2电容与电感的充放电实验
一、实验目的
1．熟悉电感与电容的充放电过程，掌握充放电过程中电流、电压的计算公式；
2．明确时间常数?对电感与电容充放电时间的影响；
3．掌握信号发生器与示波器的使用方法；
4．学习分析充放电过程中电压、电流波形的变化规律，比较当?改变时对波形的影响。
二、实验电路
将一个0.22μF的电容器、一个4.7kΩ的电阻与函数发
生器按图1（a）实验电路联接。
设定函数发生器，使其输出6V/100hz，占空比为50%的方波。
输出6V时模拟电容器充电;输出oV时，模拟电容器放电。
联接示波器，接通函数发生器的电源开关，用A通道观察方波，用b通道观察电容器上的电压。
AY1
u=6V
f=100hz
方波Y2示波器
图1（a）
将一个100mh的电感与一个1kΩ的电阻串联，然后联接到电压为6V、频率为1khz的方波上，如图1（b）所示。
用示波器观察电感上电压的变化规律。
Y1
u=6V
f=1Khz
方波
Y2示波器
.
图1（b）
三、实验设备
1。

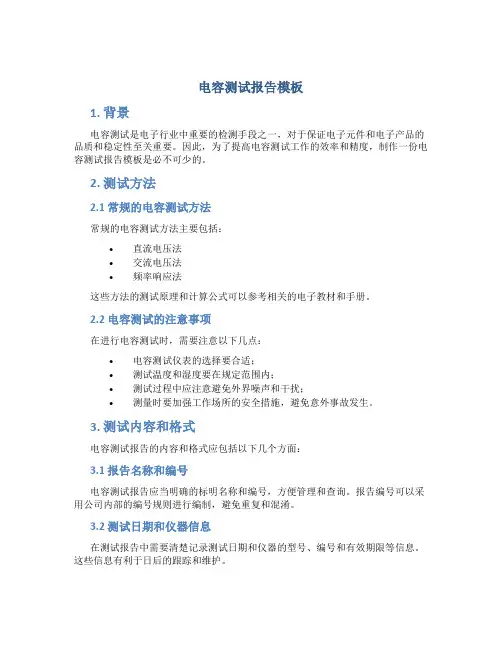

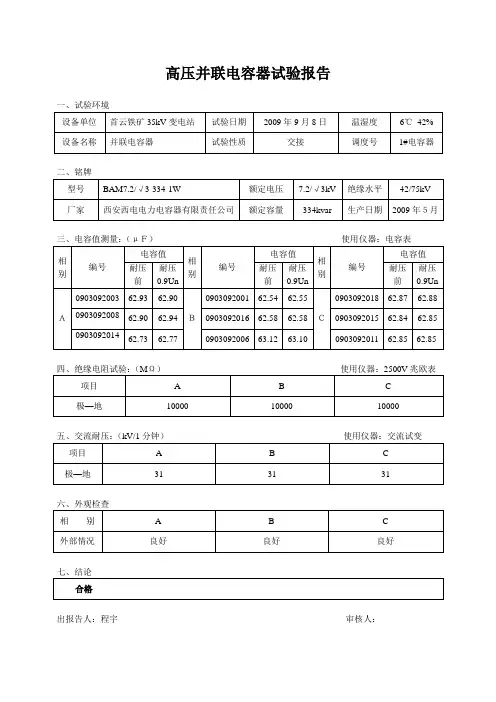

电容测试报告模板1. 背景电容测试是电子行业中重要的检测手段之一，对于保证电子元件和电子产品的品质和稳定性至关重要。
因此，为了提高电容测试工作的效率和精度，制作一份电容测试报告模板是必不可少的。
2. 测试方法2.1 常规的电容测试方法常规的电容测试方法主要包括：•直流电压法•交流电压法•频率响应法这些方法的测试原理和计算公式可以参考相关的电子教材和手册。
2.2 电容测试的注意事项在进行电容测试时，需要注意以下几点：•电容测试仪表的选择要合适；•测试温度和湿度要在规定范围内；•测试过程中应注意避免外界噪声和干扰；•测量时要加强工作场所的安全措施，避免意外事故发生。
3. 测试内容和格式电容测试报告的内容和格式应包括以下几个方面：3.1 报告名称和编号电容测试报告应当明确的标明名称和编号，方便管理和查询。
报告编号可以采用公司内部的编号规则进行编制，避免重复和混淆。
3.2 测试日期和仪器信息在测试报告中需要清楚记录测试日期和仪器的型号、编号和有效期限等信息。
这些信息有利于日后的跟踪和维护。
3.3 电容测试结果电容测试结果是电容测试报告最为关键的内容，报告中需要详细记录测试结果，包括电容值、误差范围、测试环境温湿度等数据，并以表格或图表的形式进行展示。
3.4 测试结论和建议在测试报告中，需要根据测试结果，提出相应的测试结论和建议，例如：•检测结果符合要求，可正常使用；•检测结果存在一定的误差，需要进一步分析原因；•检测结果不符合要求，需要进行相应的处理和改进等。
4. 总结制作一份电容测试报告模板对于保证电子元件和电子产品的品质和稳定性至关重要。
针对不同企业的实际需求，可以针对具体的要求进行相应的修改和完善，从而提高电容测试工作的效率和精度。
