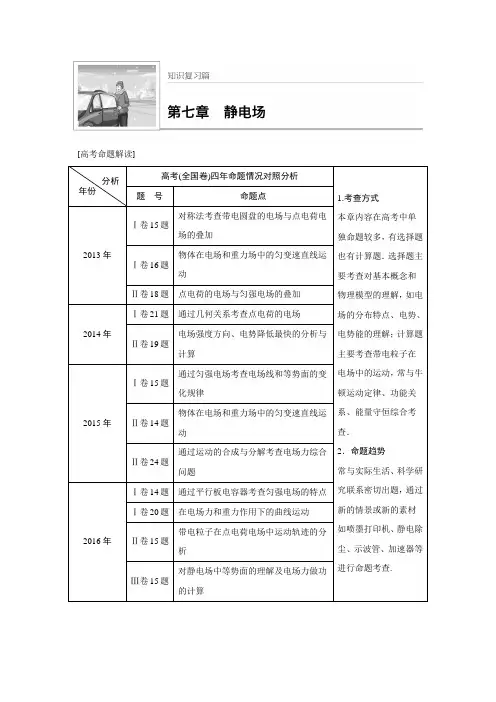

[高考命题解读]第1讲 库仑定律 电场力的性质一、库仑定律 电荷守恒定律 1．点电荷有一定的电荷量，忽略形状和大小的一种理想化模型． 2．电荷守恒定律(1)起电方式：摩擦起电、接触起电、感应起电． (2)带电实质：物体带电的实质是得失电子．(3)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变． 3．库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．(2)表达式：F ＝k q 1q 2r 2，式中k ＝9.0×109N·m 2/C 2，叫做静电力常量．(3)适用条件：①真空中；②点电荷．[深度思考] 计算两个带电小球之间的库仑力时，公式中的r 一定是指两个球心之间的距离吗？为什么？答案 不一定．当两个小球之间的距离相对于两球的直径较小时，两球不能看做点电荷，这时公式中的r 大于(带同种电荷)或小于(带异种电荷)两个球心之间的距离． 二、电场、电场强度 1．电场(1)定义：存在于电荷周围，能传递电荷间相互作用的一种特殊物质． (2)基本性质：对放入其中的电荷有力的作用． 2．电场强度(1)定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值． (2)定义式：E ＝Fq，q 为试探电荷．(3)矢量性：规定正电荷在电场中某点所受电场力的方向为该点电场强度的方向． 3．场强公式的比较4．电场的叠加(1)电场叠加：多个电荷在空间某处产生的电场强度为各电荷单独在该处所产生的电场强度的矢量和．(2)运算法则：平行四边形定则．5．等量同种和异种点电荷的电场强度的比较1．定义为了形象地描述电场中各点场强的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密表示电场的强弱．2．电场线的三个特点(1)电场线从正电荷或无限远处出发，终止于无限远或负电荷处；(2)电场线在电场中不相交；(3)在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏．1.如图1所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开()图1A．此时A带正电，B带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合答案 C解析由静电感应可知，A左端带负电，B右端带正电，A、B的电势相等，选项A、B错误；若移去C，则两端的感应电荷消失，则贴在A、B下部的金属箔都闭合，选项C正确；先把A和B分开，然后移去C，则A、B带的电荷仍然存在，故贴在A、B下部的金属箔仍张开，选项D错误．2.(教科版选修3－1P15第1题)把检验电荷放入电场中的不同点a、b、c、d，测得的检验电荷所受电场力F与其电荷量q之间的函数关系图象如图2所示，则a、b、c、d四点场强大小的关系为()图2A．E a>E b>E c>E dB．E a>E b>E d>E cC．E d>E a>E b>E cD．E c>E a>E b>E d答案 D3．(人教版选修3－1P5演示实验改编)在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和电荷量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图3所示．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B 球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B 球悬线的偏角越大．图3实验表明：两电荷之间的相互作用力，随其距离的______而增大，随其所带电荷量的________而增大．此同学在探究中应用的科学方法是________(选填“累积法”“等效替代法”“控制变量法”或“演绎法”)．答案 减小 增大 控制变量法解析 对B 球进行受力分析，球受重力、电场力和线的拉力，线与竖直方向间的夹角变大时，说明电场力变大．电荷量不变时，两球距离变小，悬线偏角变大，电场力变大；距离不变时，电荷量变大，线的偏角变大，电场力变大．4.(人教版选修3－1P15第6题)用一条绝缘轻绳悬挂一个带电小球，小球质量为1.0×10－2kg ，所带电荷量为＋2.0×10－8C ．现加一水平方向的匀强电场，平衡时绝缘绳与铅垂线成30°夹角(图4)．求这个匀强电场的电场强度．图4答案 2.9×106N/C解析 小球受到重力mg 、静电力F ，轻绳拉力F T 的作用处于平衡状态，它的受力情况如图所示，则F mg ＝Eqmg＝tan 30° E ＝mg q tan 30°＝1.0×10－2×102.0×10－8×33 N /C ≈2.9×106 N/C 5．(人教版选修3－1P15第7题)如图5所示，真空中有两个点电荷Q 1＝＋4.0×10－8C 和Q 2＝－1.0×10－8C ，分别固定在x 坐标轴的x ＝0和x ＝6cm 的位置上．图5(1)x 坐标轴上哪个位置的电场强度为零？(2)x 坐标轴上哪些地方的电场强度方向是沿x 轴正方向的？ 答案 (1)x 2＝12cm 处(2)0＜x ＜6cm 和x ＞12cm 的地方解析 因为|Q 1|＞|Q 2|，所以，在Q 1左侧的x 轴上，Q 1产生的电场的电场强度总是大于Q 2产生的电场的电场强度，且方向总是指向x 轴负半轴，在x ＝0和x ＝6 cm 之间，电场强度总是指向x 轴的正方向．所以，只有在Q 2右侧的x 轴上，才有可能出现电场强度为0的点． (1)设该点距离原点的距离为x ，则k Q 1x 2－k Q 2(x －6)2＝0，即4(x －6)2－x 2＝0，解得x 1＝4 cm(不合题意，舍去)和x 2＝12 cm.所以，在x 2＝12 cm 处电场强度等于0.(2)在x 坐标轴上0＜x ＜6 cm 和x ＞12 cm 的地方，电场强度的方向总是沿x 轴正方向的．命题点一 库仑定律的理解及应用1．库仑定律适用于真空中静止点电荷间的相互作用．2．对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r 为球心间的距离． 3．对于两个带电金属球，要考虑表面电荷的重新分布，如图6所示．图6(1)同种电荷：F ＜k q 1q 2r 2；(2)异种电荷：F ＞k q 1q 2r2.4．不能根据公式错误地认为r →0时，库仑力F →∞，因为当r →0时，两个带电体已不能看做点电荷了．例1 (多选)如图7所示，把A 、B 两个相同的导电小球分别用长为0.10m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12m ．已测得每个小球质量是8.0×10－4kg ，带电小球可视为点电荷，重力加速度g ＝10 m/s 2，静电力常量k ＝9.0×109 N·m 2/C 2，则( )图7A ．两球所带电荷量相等B ．A 球所受的静电力为1.0×10－2NC ．B 球所带的电荷量为46×10－8CD ．A 、B 两球连线中点处的电场强度为0①用丝绸摩擦过的玻璃棒接触；②平衡；③可视为点电荷．答案 ACD解析 两相同的小球接触后电量均分，故两球所带电荷量相等，选项A 正确；由几何关系可知，两球分开后，悬线与竖直方向的夹角为37°，A 球所受的电场力F ＝mg tan37°＝8.0×10－4×10×0.75N ＝6.0×10－3N ，选项B 错误；根据库仑定律得，F ＝k q A q B l 2＝k q 2B l2，解得q B ＝Fl 2k＝6×10－3×0.1229×109C ＝46×10－8C ，选项C 正确；A 、B 两球带等量的同种电荷，故在A 、B 两球连线中点处的电场强度为0，选项D 正确．两个完全相同的带电金属球接触时电荷的分配规律1．如果接触前两金属球带同种电荷，电荷量分别为q 1和q 2，两球接触时，总电荷量平均分配，两球的电荷量都等于q 1＋q 22.2．如果接触前两金属球带异种电荷，电荷量分别为q 1和q 2，且q 1＞q 2，接触时，先中和再将剩余的电荷量(q 1－q 2)平均分配，两球的电荷量都等于q 1－q 22.1．(多选)两个半径相同的金属小球(视为点电荷)，带电荷量之比为1∶7，相距为r ，两者相互接触后再放回原来的位置上，则相互作用力可能为原来的( ) A.47 B.37C.97D.167答案 CD解析 设两小球的电荷量分别为q 和7q ，则原来相距r 时的相互作用力F ＝k q ×7q r 2＝k 7q 2r 2.由于两球的电性未知，接触后相互作用力的计算可分为两种情况：(1)两球电性相同．相互接触时两球电荷量平均分配，每球带电荷量为7q ＋q2＝4q .放回原处后的相互作用力F 1＝k 4q ×4q r 2＝k 16q 2r 2，故F 1F ＝167. (2)两球电性不同．相互接触时电荷先中和再平分，每球带电荷量为7q －q2＝3q .放回原处后的相互作用力F 2＝k 3q ×3q r 2＝k 9q 2r 2，故F 2F ＝97.2．根据科学研究表明，地球是一个巨大的带电体，而且表面带有大量的负电荷．如果在距离地球表面高度为地球半径一半的位置由静止释放一个带负电的尘埃，恰好能悬浮在空中，若将其放在距离地球表面高度与地球半径相等的位置时，则此带电尘埃将( ) A ．向地球表面下落 B ．远离地球向太空运动 C ．仍处于悬浮状态 D ．无法判断 答案 C解析 地球表面带负电，故可等效为一个带负电的且位于地球球心处的点电荷，这样地球和带电尘埃间的作用就可等效为点电荷间的作用，可以用库仑定律进行定量分析．由于尘埃与地球之间的位置变化很大，故尘埃的重力是变化的，所以需要先将地球与尘埃等效为两质点，才可用万有引力进行定量分析．设带电尘埃的质量为m ，电荷量为q ；地球的质量为M ，地球所带负电荷总量Q ，地球半径为R ，当尘埃放在距离地球表面高度为地球半径一半时，恰好悬浮，由库仑定律和万有引力定律可得：kQq (1.5R )2＝G Mm(1.5R )2，得kQq ＝GMm①当尘埃放在距离地球表面高度与地球半径相等时，受到的万有引力F ＝GMm(2R )2；受到的库仑力为：F ′＝kQq (2R )2，则F F ′＝GMmkQq②联立①②可知：F F ′＝1，故C 正确．命题点二 电场强度的理解及叠加 1．求解电场强度的常规方法电场强度是静电学中极其重要的概念，也是高考考点分布的重点区域之一．求电场强度常见的有定义式法、点电荷电场强度公式法、匀强电场公式法、矢量叠加法． 2．求解电场强度的非常规思维方法(1)等效法：在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景． 例如：一个点电荷＋q 与一个无限大薄金属板形成的电场，等效为两个异种点电荷形成的电场，如图8甲、乙所示．图8(2)对称法：利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．图9例如：如图9，均匀带电的34球壳在O 点产生的场强，等效为弧BC 产生的场强，弧BC 产生的场强方向，又等效为弧的中点M 在O 点产生的场强方向．(3)填补法：将有缺口的带电圆环补全为圆环，或将半球面补全为球面，从而化难为易、事半功倍．(4)微元法：将带电体分成许多元电荷，每个元电荷看成点电荷，先根据库仑定律求出每个元电荷的场强，再结合对称性和场强叠加原理求出合场强．例2 (2015·山东理综·18)直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图10.M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )图10A.3kQ4a 2，沿y 轴正向 B.3kQ4a 2，沿y 轴负向 C.5kQ4a 2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 答案 B解析 因正电荷Q 在O 点时，G 点的场强为零，则可知两负电荷在G 点形成的电场的合场强与正电荷Q 在G 点产生的场强等大反向大小为E 合＝k Qa 2；若将正电荷移到G 点，则正电荷在H 点的场强为E 1＝k Q (2a )2＝kQ4a 2，因两负电荷在G 点的场强与在H 点的场强等大反向，则H 点的合场强为E ＝E 合－E 1＝3kQ4a2，方向沿y 轴负向，故选B.例3 如图11所示，xOy 平面是无穷大导体的表面，该导体充满z ＜0的空间，z ＞0的空间为真空．将电荷量为q 的点电荷置于z 轴上z ＝h 处，则在xOy 平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z 轴上z ＝h2处的场强大小为(k 为静电力常量)( )图11A ．k 4q h2B ．k 4q 9h2C ．k 32q 9h2D ．k 40q 9h2静电平衡导体内部场强处处为零．答案 D解析 该电场可等效为分别在z 轴h 处与－h 处的等量异种电荷产生的电场，如图所示，则在z ＝h 2处的场强大小E ＝k q (h 2)2＋k q (3h 2)2＝k 40q 9h2，故D 正确．电场强度叠加问题的求解思路电场强度是矢量，叠加时应遵从平行四边形定则，分析电场的叠加问题的一般步骤是：(1)确定分析计算场强的空间位置；(2)分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向；(3)依次利用平行四边形定则求出矢量和．3．已知均匀带电球体在球的外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同．如图12所示，半径为R 的球体上均匀分布着电荷量为Q 的电荷，在过球心O 的直线上有A 、B 两个点，O 和B 、B 和A 间的距离均为R .现以OB 为直径在球内挖一球形空腔，若静电力常量为k ，球的体积公式为V ＝43πr 3，则A 点处场强的大小为()图12A.5kQ 36R 2B.7kQ 36R 2C.7kQ 32R 2D.3kQ 16R 2答案 B解析 由题意知，半径为R 的均匀带电球体在A 点产生的场强E 整＝kQ (2R )2＝kQ 4R 2.挖出的小球半径为R 2，因为电荷均匀分布，其带电荷量Q ′＝43π(R 2)343πR 3Q ＝Q 8.则其在A 点产生的场强E 挖＝kQ ′(12R ＋R )2＝k ·Q 894R 2＝kQ 18R 2.所以剩余空腔部分电荷在A 点产生的场强E ＝E 整－E 挖＝kQ 4R 2－kQ 18R 2＝7kQ 36R 2，故B 正确． 4.(多选)如图13所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点有一电荷量为q (q ＞0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )图13A ．k 3q R 2B ．k 10q 9R 2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 2答案 B解析 由b 点处场强为零知，圆盘在b 点处产生的场强E 1大小与q 在b 点处产生的场强E 2大小相等，即E 1＝E 2＝k q R 2，但方向相反．由对称性，圆盘在d 点产生的场强E 3＝k q R 2，q 在d 点产生的场强E 4＝k q 9R 2，方向与E 3相同，故d 点的合场强E d ＝E 3＋E 4＝k 10q 9R 2，B 正确，A 、C 、D 错误．命题点三 电场中的平衡和加速问题1．电场力方向正电荷受力方向与场强方向相同，负电荷受力方向与场强方向相反．2．恰当选取研究对象，用“整体法”或“隔离法”进行分析．3．基本思路：(1)平衡问题利用平衡条件列式求解．(2)非平衡问题利用牛顿第二定律求解．4．库仑力作用下电荷的平衡问题与力学中物体的平衡问题相同，可以将力进行合成与分解．5．列平衡方程，注意电荷间的库仑力与电荷间的距离有关．例4 (多选)如图14所示，用两根长度相同的绝缘细线把一个质量为0.1kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2kg(重力加速度g 取10 m/s 2；静电力常量k ＝9.0×109 N·m 2/C 2，A 、B 球可视为点电荷)，则( )图14A ．支架对地面的压力大小为2.0NB ．两线上的拉力大小F 1＝F 2＝1.9NC ．将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225N ，F 2＝1.0ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866N①夹角120°；②等量异种电荷．答案 BC解析 小球A 、B 间的库仑力为F 库＝k Q ·Q r 2＝9.0×109×3.0×10－6×3.0×10－60.32N ＝0.9N ，以B 和绝缘支架整体为研究对象，受力分析图如图甲所示，地面对支架支持力为F N ＝mg －F 库＝1.1N ，由牛顿第三定律知，A 错误；以A 球为研究对象，受力分析图如图乙所示，F 1＝F 2＝m A g ＋F 库＝1.9N ，B 正确；B 水平向右移，当M 、A 、B 在同一直线上时，A 、B 间距为r ′＝0.6m ，F 库′＝k Q ·Q r ′2＝0.225N ，以A 球为研究对象受力分析图如图丙所示，可知F 2′＝1.0N ，F 1′－F 库′＝1.0N ，F 1′＝1.225N ，所以C 正确；将B移到无穷远，则F 库″＝0，可求得F 1″＝F 2″＝1N ，D 错误．例5 如图15所示，光滑绝缘的正方形水平桌面边长为d ＝0.48m ，离地高度h ＝1.25m ．桌面上存在一水平向左的匀强电场(除此之外其余位置均无电场)，电场强度E ＝1×104 N/C .在水平桌面上某一位置P 处有一质量m ＝0.01 kg ，电荷量q ＝1×10－6 C 的带正电小球以初速度v 0＝1 m/s 向右运动．空气阻力忽略不计，重力加速度g ＝10 m/s 2.求：图15(1)小球在桌面上运动时加速度的大小和方向？(2)P 处距右端桌面多远时，小球从开始运动到最终落地的水平距离最大？并求出该最大水平距离？答案 (1)1.0m/s 2 方向水平向左 (2)38m 58m 解析 (1)对小球受力分析，受到重力、支持力和电场力，重力和支持力平衡，根据牛顿第二定律，有：a ＝F m ＝qE m ＝10－6×1040.01 m /s 2＝1.0 m/s 2，方向水平向左． (2)设球到桌面右边的距离为x 1，球离开桌面后做平抛运动的水平距离为x 2，则：x 总＝x 1＋x 2 由：v 2－v 02＝2ax 1；代入，解得：v ＝1－2x 1设平抛运动的时间为t ，根据平抛运动的分位移公式，有：h ＝12gt 2，代入得：t ＝0.5 s. 水平方向，有x 2＝v t ＝0.51－2x 1，故x 总＝x 1＋0.51－2x 1令：y ＝1－2x 1；则：x 总＝1－y 2＋y 2故y ＝12，即：x 1＝38时，水平距离最大，最大值为 x max ＝58m5．(2013·新课标全国Ⅱ·18)如图16，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k .若三个小球均处于静止状态，则匀强电场场强的大小为( )图16 A.3kq 3l 2 B.3kq l 2 C.3kq l 2 D.23kq l2 答案 B6.如图17所示，水平面有方向向右的匀强电场，将质量相等的两个带异种电荷小球a 、b (可视为点电荷)，且电荷量大小分别为q a ＝3q ，q b ＝q ，由静止释放，二者之间距为r ，位置关系如图，发现两个小球始终处于相对静止状态．则下列说法正确的是( )图17A ．a 一定带正电，且电场强度大小为E ＝3kq 2r2 B ．a 一定带负电，且电场强度大小为E ＝3kq 2r2 C ．a 一定带正电，且电场强度大小为E ＝3kq r2D ．a 一定带负电，且电场强度大小为E ＝3kq r 2 答案 B解析 由于两小球始终处于相对静止状态，且二者之间的电荷量又不相等，说明二者受到的电场力一定不相等，而二者间的静电力一定相等，说明二者不可能是静止，而是一起做匀加速直线运动，根据电荷量关系可知，a 受的电场力较大，若a 为正电荷，受电场力和静电力均向右，则b 必为负电荷，而b 受的电场力和静电力都向左，二者不可能相对静止，所以a 一定为负电荷．且二者都具有相同的加速度，由牛顿第二定律可得：对ab 整体有：E (q a －q b )＝2ma ，即Eq ＝ma ，对b 有kq a q b r 2－Eq b ＝ma ，即3kq 2r 2－Eq ＝ma 联立得：E ＝3kq 2r 2，所以B 正确．7．如图18所示，ABCD 为竖直放在场强为E ＝104 V/m 的水平匀强电场中的绝缘光滑轨道，其中轨道的BCD 部分是半径为R 的半圆环，轨道的水平部分与半圆环相切，A 为水平轨道的一点，而且AB ＝R ＝0.2 m ．把一质量m ＝100 g 、带电量q ＝＋10－4 C 的小球，放在水平轨道的A 点，由静止开始被释放后，在轨道的内侧运动．求：(g ＝10 m/s 2)图18(1)它到达C 点时的速度是多大？(2)它到达C 点时对轨道的压力是多大？答案 (1)2m/s (2)3N解析 (1)设小球在C 点的速度大小是v C ，对轨道的压力大小为F N C ，则对于小球由A →C 的过程中，应用动能定理列出：2qER －mgR ＝12m v C 2；解得v C ＝2 m/s (2)在C 点时，小球受到轨道对它的弹力和电场力，应用牛顿第二定律，有：F N C ′－qE ＝m v 2C R；解得：F N C ′＝3 N 由牛顿第三定律知F N C ＝F N C ′＝3 N.一、整体法与隔离法整体法是指对整个系统进行研究的方法，即从部分与整体的联系中揭示整个系统的运动规律，使部分与整体辩证地统一起来，从而解决问题的科学思维方法．当我们研究整体的运动规律，而不涉及系统内部之间的相互作用时，可采用整体法从而使问题得到简捷巧妙的解答．所谓隔离法是指把所研究的对象(包括物体或物体的一部分)，从系统中隔离开来，进行分析研究的方法．当我们要研究系统中的某个物体与其他物体(或物体中的某一部分与其他部分)的相互作用，寻求待求量与已知量的关系时，宜采用隔离法，将此物体(或物体中的某一部分)隔离出来，单独进行分析研究．典例1如图所示，甲、乙两带电小球的质量均为m，所带电荷量分别为＋q和－q，两球间用绝缘细线2连接，甲球用绝缘细线1悬挂在天花板上，在两球所在空间有沿水平方向向左的匀强电场，场强为E，且有qE＝mg，平衡时细线都被拉直．则平衡时的可能位置是哪个图()答案 A解析先用整体法，把两个小球视为一个整体．整体受到的外力有竖直向下的重力2mg、水平向左的电场力qE、水平向右的电场力qE和细线1的拉力F T1.由平衡条件知，水平方向受力平衡，细线1的拉力F T1一定与重力2mg等大反向，即细线1一定竖直．再隔离分析乙球，如图所示．乙球受到的力为：向下的重力mg、水平向右的电场力qE、细线2的拉力F T2和甲球对乙球的吸引力F引．要使乙球所受合力为零，细线2必须倾斜．设细线2与竖直方向的夹角为θ，则有tanθ＝qEmg＝1，θ＝45°，故A图正确．二、对称法对称性普遍存在于各种物理现象和物理过程之中，用对称法构建模型，就是在物理问题具有对称性的特点或经过变换具有对称性的特点时，把实际的、复杂的物理现象和物理过程简单化，构建出新的模型，从而分析求解的方法．典例2 (多选)如图19所示，A 、B 为两个等量的正点电荷，O 为其连线的中点，MON 为其连线的中垂线，在中垂线上靠近O 点的O ′点放一带电荷量为＋q 的小球(可视为点电荷，不计重力)，将此小球由静止释放，下列说法正确的是( )图19A ．将小球由O ′点从静止释放后，向无穷远处运动的过程中，加速度一定越来越大，速度也一定越来越大B ．将小球由O ′点从静止释放后，向无穷远处运动的过程中，加速度先变大后变小，速度越来越大C ．从O ′点到无穷远处，电势逐渐降低D ．从O ′点到无穷远处，小球的电势能逐渐减小答案 BCD解析 A 、B 两个等量的正点电荷形成的电场关于直线MN 对称．在O 点，两个电荷产生的电场强度大小相等，方向相反，叠加为零，故O ′点的电场强度接近于零．在MON 中垂线上距离O 点无穷远处，电场强度也为零，所以在MON 中垂线上从O ′点到无穷远处，电场强度先变大，后变小．从O ′点到无穷远处，带电荷量为＋q 的小球受到的电场力先变大，后变小，其加速度也是先变大，后变小．由于电场力一直对小球做正功，故小球的速度越来越大，选项B 正确，A 错误．由于从O ′点到无穷远处电场力一直对小球做正功，故小球的电势能E p 逐渐减小，电势φ＝E p q，故从O ′点到无穷远，电势逐渐降低，故C 、D 正确．题组1 库仑定律的理解及应用1．保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率，甚至给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列数字中的( )A．6.2×10－19C B．6.4×10－19CC．6.6×10－19C D．6.8×10－19C答案 B解析任何带电体的电荷量都是元电荷的整数倍，即是1.6×10－19 C的整数倍，由计算可知，只有B选项是1.6×10－19 C的整数倍，故选项B正确．2.(多选)如图1所示，A、B为相互接触的用绝缘支架支撑的金属导体，起初它们不带电，在它们的下部贴有金属箔片，C是带正电的小球，下列说法正确的是()图1A．把C移近导体A时，A、B上的金属箔片都张开B．把C移近导体A，先把A、B分开，然后移去C，A、B上的金属箔片仍张开C．先把C移走，再把A、B分开，A、B上的金属箔片仍张开D．先把A、B分开，再把C移走，然后重新让A、B接触，A上的金属箔片张开，B上的金属箔片闭合答案AB解析C移近A时，带正电的小球C对A、B内的电荷有力的作用，使A、B中的自由电子向左移动，使得A上积累了负电荷，B上积累了正电荷，其下部的金属箔片也分别带上了与A、B同种性质的电荷．由于同种电荷间的斥力作用，所以金属箔片都张开，选项A正确．C 靠近后保持不动，把A、B分开，A、B上的电荷因受C的作用力不可能中和，因而A、B仍带等量的异种感应电荷，此时再移走C，因A、B已经绝缘，所带电荷量不会变，金属箔片仍张开，选项B正确．先移走C，A、B上的感应电荷会马上在其相互之间的引力作用下中和，不再带电，所以金属箔片都不会张开，选项C错误．先把A、B分开，移走C，然后重新让A、B接触，A、B所带的异种电荷马上中和，金属箔片都不会张开，选项D错误．3．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q，球2的带电荷量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F.现使球3先与球2接触，再与球1接触，然后将球3移至远处，此进1、2之间作用力的大小仍为F，方向不变．因此可知()A．n＝3 B．n＝4C．n＝5 D．n＝6答案 D解析由于各球之间距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F＝。
第1讲 电场的力的性质➢ 教材知识梳理一、电荷及其守恒定律 1．元电荷、点电荷 (1)元电荷：e ＝1.60×10－19C ，所有带电体的电荷量都是元电荷的________．(2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小和形状的理想化模型． 2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量________．(2)三种起电方式：________起电、________起电、________起电． 二、库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成________，与它们的距离的二次方成________，作用力的方向在它们的连线上．2．表达式：F ＝kq 1q 2r2，式中k ＝________N ·m 2/C 2，叫作静电力常量． 3．适用条件：真空中的________． 三、电场强度1．定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值． 2．定义式：________．单位：N/C 或V/m.3．矢量性：规定________在电场中某点受电场力的方向为该点电场强度的方向． 四、电场线1．电场线从________或________出发，终止于________或________． 2．电场线在电场中________．3．电场线不是电荷在电场中的运动轨迹． 五、典型电场的电场线分布图7191答案：一、1.(1)整数倍 2.(1)保持不变 (2)摩擦 感应 接触 二、1.正比 反比 2.9.0×1093.点电荷 三、2.E ＝F q3.正电荷四、1.正电荷 无限远处 无限远处 负电荷 2．不相交【思维辨析】(1)物体带电的实质是电子的转移．( )(2)两个完全相同的带电金属球(电荷量不同)接触时，先发生正、负电荷的中和，然后再平分．( ) (3)相互作用的两个点电荷，电荷量大的，受到的库仑力也大．( ) (4)根据F ＝kq 1q 2r 2，当r →0时，F →∞.( ) (5)E ＝F q是电场强度的定义式，可知电场强度与电场力成正比．( ) (6)带电粒子在电场中由静止释放时，运动方向始终和电场线相切．( ) 答案：(1)(√) (2)(√) (3)(×) (4)(×) (5)(×) (6)(×)【思维拓展】如图7192所示，有一带正电的验电器，当一金属球A 靠近验电器的小球B (不接触)时，验电器的金箔张角减小，则金属球的带电情况可能是( )图7192A ．金属球可能不带电B ．金属球可能带负电C ．金属球可能带正电D ．金属球一定带负电答案：AB [解析] 验电器的金箔之所以张开，是因为它们都带有正电荷，而同种电荷相互排斥，张开角度的大小决定于两金箔带电荷量的多少．如果A 球带负电，靠近验电器的B 球时，异种电荷相互吸引，使金箔上的正电荷逐渐“上移”，从而使两金箔张角减小；如果A 球不带电，在靠近B 球时，发生静电感应现象使A 球靠近B 球的端面出现负的感应电荷，而背向B 球的端面出现正的感应电荷．由于A 球上负电荷离验电器较近而表现为吸引作用，从而使金箔张角减小．➢ 考点互动探究考点一 电荷守恒与库仑定律1.在用库仑定律公式进行计算时，无论是正电荷还是负电荷，均代入电荷量的绝对值计算库仑力的大小．2．两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反． 3．由公式F ＝kq 1q 2r 2可以看出，在两带电体的间距及电荷量之和一定的条件下，当q 1＝q 2时，F 最大． 1．(电荷守恒)[2016·浙江卷] 如图7193所示，两个不带电的导体A 和B ，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C 置于A 附近，贴在A 、B 下部的金属箔都张开( )图7193A ．此时A 带正电，B 带负电 B ．此时A 电势低，B 电势高C ．移去C ，贴在A 、B 下部的金属箔都闭合D ．先把A 和B 分开，然后移去C ，贴在A 、B 下部的金属箔都闭合答案：C [解析] 由感应起电可知，近端感应出异种电荷，故A 带负电，B 带正电，选项A 错误；处于静电平衡状态下的导体是等势体，故A 、B 电势相等，选项B 错误；先移去C ，则A 、B 两端的等量异种电荷又重新中和，而先分开A 、B ，后移走C ，则A 、B 两端的等量异种电荷就无法重新中和，故选项C 正确，选项D 错误．2．(库仑定律对比万有引力定律)如图7194所示，两个质量均为m 的完全相同的金属球壳a 与b ，壳层的厚度和质量分布均匀，将它们分别固定于绝缘支座上，两球心间的距离l 为球半径的3倍．若使它们带上等量异种电荷，两球电荷量的绝对值均为Q ，那么，a 、b 两球之间的万有引力F 引、库仑力F 库分别为(k 为静电力常量，G 为引力常量)( )图7194A ．F 引＝G m 2l 2，F 库＝k Q2l 2B ．F 引≠G m 2l 2，F 库≠k Q2l 2C ．F 引≠G m 2l 2，F 库＝k Q2l 2D ．F 引＝G m 2l 2，F 库≠k Q2l2答案：D [解析] 万有引力定律适用于两个可看成质点的物体，虽然两球心间的距离l 只有半径的3倍，但由于壳层的厚度和质量分布均匀，两球壳可看作质量集中于球心的质点．因此，可以应用万有引力定律．对于a 、b 两带电球壳，由于两球心间的距离l 只是半径的3倍，表面的电荷分布并不均匀，不能把两球壳看成相距l 的点电荷，故D 正确．3．(多选)(库仑力作用下的平衡问题)如图7195所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m ，电荷量为q.小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同，间距为d.静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )图7195A ．小球A 与B 之间库仑力的大小为kq2d 2B ．当q d ＝mgsin θk 时，细线上的拉力为0 C ．当q d ＝mgtan θk 时，细线上的拉力为0 D ．当q d＝mgktan θ时，斜面对小球A 的支持力为0答案：AC [解析] 根据库仑定律得A 、B 间的库仑力F 库＝k q 2d 2，则A 正确；当细线上的拉力为0时满足k q 2d 2＝mg tan θ，得到q d＝mg tan θk，则B 错误，C 正确；斜面对小球A 的支持力始终不为零，则D 错误．4．(库仑力作用下的动力学问题)[2016·辽宁五校期中] 如图7196所示，在光滑绝缘水平面上有三个孤立的点电荷Q 1、Q 、Q 2，Q 恰好静止不动，Q 1、Q 2围绕Q 做匀速圆周运动，在运动过程中三个点电荷始终共线．已知Q 1、Q 2分别与Q 相距r 1、r 2，不计点电荷间的万有引力，下列说法正确的是( )图7196A ．Q 1、Q 2的电荷量之比为r 2r 1B ．Q 1、Q 2的电荷量之比为⎝ ⎛⎭⎪⎫r 2r 12C ．Q 1、Q 2的质量之比为r 2r 1D ．Q 1、Q 2的质量之比为⎝ ⎛⎭⎪⎫r 2r 12答案：C [解析] 由于Q 处于静止，则有kQQ 1r 21＝kQQ 2r 22，所以Q 1Q 2＝⎝ ⎛⎭⎪⎫r 1r 22，选项A 、B 错误；对Q 1有kQQ 1r 21－kQ 1Q 2（r 1＋r 2）2＝m 1ω2r 1，对Q 2有kQQ 2r 22－kQ 1Q 2（r 1＋r 2）2＝m 2ω2r 2，将Q 1Q 2＝⎝ ⎛⎭⎪⎫r 1r 22代入，得m 1r 1＝m 2r 2，解得m 1m 2＝r 2r 1，选项C 正确．■ 要点总结(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r 为两球心之间的距离． (2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．(3)不能根据公式错误地推论：当r→0时，F→∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了．考点二 电场强度的理解和计算 三个场强公式的比较表达式 E ＝Fq E ＝k Q r 2E ＝U d 适用条件一切电场①真空；②点电荷 匀强电场决定因素 由电场本身决定，与检验由场源电荷Q 和场源电由电场本身决定，d 为两多选)[2016·浙江卷] 如图7197所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量是8.0×10－4kg ，带电小球可视为点电荷，重力加速度g 取10 m/s 2，静电力常量k ＝9.0×109N ·m 2/C 2，则( )图7197A ．两球所带电荷量相等B ．A 球所受的静电力为1.0×10－2N C ．B 球所带的电荷量为46×10－8 C D ．A 、B 两球连线中点处的电场强度为0答案：ACD [解析] 由接触起电的电荷量分配特点可知，两相同金属小球接触后带上等量同种点电荷，选项A 正确；对A 受力分析如图所示，有F 库mg ＝AD O A D ，而F 库＝k q 2AB2，得F 库＝6×10－3 N ，q ＝46×10－8C ，选项B 错误，选项C 正确；等量同种电荷连线的中点电场强度为0，选项D 正确．1 [2016·山东潍坊统一考试] 如图7198所示，等量异种点电荷A 、B 固定在同一水平线上，竖直固定的光滑绝缘杆与AB 的中垂线重合，C 、D 是绝缘杆上的两点，图7198ACBD构成一个正方形．一带负电的小球(可视为点电荷)套在绝缘杆上自C点无初速度释放，由C运动到D的过程中，下列说法正确的是( )A．小球的速度先减小后增大B．小球的速度先增大后减小C．杆对小球的作用力先减小后增大D．杆对小球的作用力先增大后减小答案：D [解析] 等量异种点电荷连线中垂线CD上的场强方向为水平向右，从C到D场强的大小先变大后变小，并且C、D两点的场强相等．带负电的小球沿光滑杆运动时，竖直方向上只受重力，水平方向上受力平衡，则小球的速度越来越大，A、B错误．杆对小球的作用力等于电场力，则先变大后变小，C 错误，D正确．2 [2015·山东卷] 直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图7199.M、N两点各固定一负点电荷，一电荷量为Q的正点电荷置于O点时，G点处的电场强度恰好为零．静电力常量用k表示．若将该正点电荷移到G点，则H点处场强的大小和方向分别为( )图7199A.3kQ4a2，沿y轴正向B.3kQ4a2，沿y轴负向C.5kQ4a2，沿y轴正向D.5kQ4a2，沿y轴负向答案：B [解析] 当电荷量为Q的正点电荷置于O点时，它在G点处的电场强度大小E1＝k Qa2，方向沿y轴负向．M、N两点的负点电荷在G点处的合电场强度大小E2＝k Qa2，方向沿y轴正向．当电荷量为Q的正点电荷置于G点时，它在H点处的电场强度大小E3＝k Q4a2，方向沿y轴正向．根据对称性，M、N两点的负点电荷在H点处的合电场强度大小E4＝k Qa2，方向沿y轴负向．则H点的场强大小为E4－E3＝3kQ4a2，方向沿y轴负向．选项B正确．■ 规律总结电场的叠加注意事项(1)多个电荷在空间某处产生的电场为各电荷在该处产生的电场的矢量和，遵循平行四边形定则．(2)电场强度叠加问题的求解思路：①确定分析计算的空间位置；②分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向；②依次利用平行四边形定则求出矢量和．考点三电场线的理解和应用1.电场线的应用(1)在同一电场里，电场线越密的地方场强越大．(2)电场线上某点的切线方向表示该点的场强方向．(3)沿电场线方向电势逐渐降低．(4)电场线和等势面在相交处互相垂直．2．两种等量点电荷的电场线比较等量异种点电荷等量同种点电荷电场线分布中垂线上的电场强度O点最大，向外逐渐减小O点为零，向外先变大后变小连线上的电场强度沿连线先变小后变大，中点O处电场强度最小沿连线先变小后变大，中点O处电场强度为零3.电场线与轨迹问题判断方法(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．(2)“三不知时要用假设法”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向，若已知其中的任意一个，可顺次向下分析判定各待求量；若三个都不知，则要用假设法分别讨论各种情况．2 (多选)[2016·山西质量检测] 带正电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动；②在等势面上做匀速圆周运动．该电场可能由( )A．一个带正电的点电荷形成B．一个带负电的点电荷形成C．两个带等量负电的点电荷形成D．两个带不等量负电的点电荷形成答案：BCD[解析] 要使带正电的粒子仅在电场力作用下在电场线上运动，则该电场中必有某条电场线为直线．要使带正电的粒子在等势面上做匀速圆周运动，则该电场必有圆周为等电势面．一个带正电的点电荷形成的电场，可以使带正电的粒子仅受电场力在电场线上运动，但不能在等势面上做匀速圆周运动，选项A错误．一个带负电的点电荷形成的电场，可以使带正电的粒子仅受电场力在电场线上运动，也可以在等势面上做匀速圆周运动，选项B正确．两个带等量负电的点电荷形成的电场，其连线的中垂面上电场线为直线，其连线的延长线上电场线为直线，均可以使带正电的粒子仅在电场力作用下在电场线上运动；其连线的中垂面上以连线与中垂面的交点为圆心的圆周为等势面，带正电的粒子仅受电场力作用可以在该等势面上做匀速圆周运动，选项C正确．两个带不等量负电的点电荷连线的延长线上电场线为直线，可以使带正电的粒子仅在电场力作用下在电场线上运动；其连线的周围必有电场强度垂直指向连线的点，过该点作连线的垂直面，在该垂直面上过该点以连线与垂直面的交点为圆心的圆周为等势面，带正电的粒子仅受电场力作用可以在该等势面上做匀速圆周运动，选项D正确．1 [2016·渭南质检] 两个带电荷量分别为Q1、Q2的质点周围的电场线如图71910所示，由图可知( )图71910A．两质点带异号电荷，且Q1>Q2B．两质点带异号电荷，且Q1<Q2C．两质点带同号电荷，且Q1>Q2D．两质点带同号电荷，且Q1<Q2答案：A [解析] 由图可知，电场线起于Q1，止于Q2，故Q1带正电，Q2带负电，两质点带异号电荷，Q1附近电场线比Q2附近电场线密，故Q1>Q2，选项A正确．2 图71911为真空中两点电荷A、B形成的电场中的一簇电场线，已知该电场线关于虚线对称，O点为A、B电荷连线的中点，a、b为其连线的中垂线上关于O点对称的两点，则下列说法正确的是( )图71911A．A、B可能带等量异号的正、负电荷B．A、B可能带不等量的正电荷C．a、b两点处无电场线，故其电场强度为零D．同一试探电荷在a、b两点处所受电场力大小相等，方向一定相反答案：D [解析] 根据电场线的方向及对称性，可知该电场为等量同种点电荷形成的，故A、B均错误；a、b两点虽没有画电场线，但两点的电场强度都不为零，C错误；根据该电场的特点可知，同一电荷在a、b两点所受电场力等大反向，D正确．■ 要点总结(1)电场线由电场的性质决定，与放入电场中的带电粒子无关，一旦电场确定，电场线的疏密和各点的方向就确定了．(2)带电粒子的运动轨迹由带电粒子的初速度和所受的静电力决定，静电力只能决定带电粒子的加速度的大小和方向．(3)只有在电场线是直线且带电粒子的初速度为零或初速度方向平行于电场线的情况下，带电粒子的运动轨迹才与电场线重合；否则，一定不重合．考点四带电体的力电综合问题3 如图71912所示，将质量m＝0.1 kg、带电荷量为q＝＋1.0×10－5 C的圆环套在绝缘的固定圆柱形水平直杆上．环的直径略大于杆的截面直径，环与杆间的动摩擦因数μ＝0.8.当空间存在着斜向上的与杆夹角为θ＝53°的匀强电场时，环在电场力作用下以a＝4.4 m/s2的加速度沿杆运动，求电场强度E 的大小．(sin 53°＝0.8，cos 53°＝0.6，g取10 m/s2)图71912[解析] 当杆对环的弹力方向竖直向上时，根据牛顿第二定律可得qE cos θ－μF N ＝ma qE sin θ＋F N ＝mg解得E ＝1.0×105N/C当杆对环的弹力方向竖直向下时，根据牛顿第二定律可得qE cos θ－μF N ＝ma qE sin θ＝mg ＋F N解得E ＝9.0×105N/C.[2016·齐齐哈尔期中] 如图71913所示，在竖直平面内，AB 为水平放置的绝缘粗糙轨道，CD 为竖直放置的足够长绝缘粗糙轨道，AB 与CD 通过四分之一绝缘光滑圆弧形轨道平滑连接，圆弧的圆心为O ，半径R ＝0.50 m ，轨道所在空间存在水平向右的匀强电场，电场强度的大小E ＝1.0×104N/C ，现有质量m ＝0.20 kg 、电荷量q ＝8.0×10－4C 的带电体(可视为质点)从A 点由静止开始运动，已知s AB ＝1.0 m ，带电体与轨道AB 、CD 的动摩擦因数均为0.5.假定带电体与轨道之间的最大静摩擦力和滑动摩擦力相等，g 取10 m/s 2，求：(1)带电体运动到圆弧形轨道C 点时的速度大小； (2)带电体最终所停位置．图71913答案：(1)10 m/s (2)CD 上与C 点的竖直距离为53 m 处[解析] (1)设带电体到达C 点时的速度为v ，由动能定理得qE (s AB ＋R )－μmgs AB －mgR ＝12mv 2解得v ＝10 m/s(2)设带电体沿竖直轨道CD 上升的最大高度为h ，由动能定理得 －mgh －μqEh ＝0－12mv 2解得h ＝53m在最高点，带电体受到的最大静摩擦力F f max ＝μqE ＝4 N重力G ＝mg ＝2 N 因为G <F f max所以，带电体最终静止在CD 上与C 点的竖直距离为53 m 处．【教师备用习题】1．均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM ＝ON ＝2R .已知M 点的场强大小为E ，则N 点的场强大小为( )A.kq 2R 2－E B.kq 4R 2 C.kq 4R 2－E D.kq 4R2＋E [解析] A 左半球面AB 上的正电荷产生的电场等效为带电荷量为2q 的整个球面的电场和带电荷量为－q 的右半球面的电场的合电场，则E ＝2kq （2R ）2－E ′，E ′为带电荷量为－q 的右半球面在M 点产生的场强大小．带电荷量为－q 的右半球面在M 点的场强大小与带电荷量为q 的左半球面AB 在N 点的场强大小相等，则E N ＝E ′＝2kq （2R ）2－E ＝kq 2R2－E ，则A 正确．2．(多选)[2014·广东卷] 如图所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q 的小球P ，带电荷量分别为－q 和＋2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是( )A ．M 与N 的距离大于LB ．P 、M 和N 在同一直线上C ．在P 产生的电场中，M 、N 处的电势相同D ．M 、N 及细杆组成的系统所受合外力为零[解析] BD M 、N 处于静止状态，则M 、N 和杆组成的系统所受合外力为0，则F PM ＝F PN ，即k Qq L2＝k 2Qqx2，则有x ＝2L ，那么M 、N 间距离为(2－1)L ，故选项A 错误，选项D 正确；由于M 、N 静止不动，P 对M 和对N 的力应该在一条直线上，故选项B 正确；在P 产生的电场中，M 处电势较高，故选项C 错误．3．如图所示，带电荷量为＋Q 的细棍电荷分布均匀，在过中点c 的垂直于细棍的直线上有a 、b 、d 三点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．kQ ＋q R 2 B ．k 9Q ＋q 9R 2 C ．k 10q 9R 2 D ．k 3Q R2 [解析] C b 点处的场强为零，由场强叠加原理，固定点电荷和细棍分别在b 点产生的电场的场强等大反向，则细棍在b 点产生的电场的场强E Q ＝kqR2，方向水平向左；由对称性，细棍分别在b 、d 点产生的电场的场强等大反向，在d 点，合场强E d ＝E ′Q ＋E ′q ＝kq R 2＋kq （3R ）2＝10kq9R 2，选项C 正确．4．(多选)在光滑绝缘的水平桌面上，存在着方向水平向右的匀强电场，电场线如图中实线所示．一初速度不为零的带电小球从桌面上的A 点开始运动，到C 点时，突然受到一个外加的水平恒力F 作用而继续运动到B 点，其运动轨迹如图中虚线所示，v 表示小球经过C 点时的速度，则( )A ．小球带正电B ．恒力F 的方向可能水平向左C ．恒力F 的方向可能与v 方向相反D ．在A 、B 两点小球的速率不可能相等[解析] AB 由小球从A 到C 的轨迹可得，小球受到的电场力方向向右，带正电，选项A 正确；小球从C 到B ，合力指向轨迹凹侧，当水平恒力F 水平向左时合力可能向左，符合要求，当恒力F 的方向与v 方向相反时，合力背离凹侧，不符合要求，选项B 正确，选项C 错误；小球从A 到B ，由动能定理，当电场力与恒力F 做功的代数和为0时，小球在A 、B 两点的速率相等，选项D 错误．5．[2015·安徽卷] 已知均匀带电的无穷大平面在真空中激发电场的场强大小为σ2ε0，其中σ为平面上单位面积所带的电荷量，ε0为常量．如图所示的平行板电容器，极板正对面积为S ，其间为真空，带电荷量为Q .不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为( )A.Q ε0S 和Q 2ε0S B.Q 2ε0S 和Q 2ε0S C.Q 2ε0S 和Q 22ε0S D.Q ε0S 和Q 22ε0S[解析] D 平行板电容器正对面积为S ，带电荷量为Q ，则其极板单位面积所带电荷量σ＝QS，由题给条件得某一板在板间形成的电场的场强大小E 0＝σ2ε0＝Q 2ε0S，因平行板电容器两极板带等量异种电荷，故两板间合场强大小为E ＝2E 0＝Q ε0S ，选项B 、C 错误；两极板间相互的静电引力大小为F ＝Q ·E 0＝Q 22ε0S，所以选项A 错误，D 正确．6．[2014·福建卷] 如图所示，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9×109N ·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．[答案] (1)9.0×10－3N (2)7.8×103N/C 沿y 轴正方向 [解析] (1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L2①代入数据得F ＝9.0×10－3N ②(2)A 、B 两点电荷在C 点产生的场强大小相等，均为E 1＝k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式并代入数据得E ＝7.8×103N/C ⑤ 场强E 的方向沿y 轴正方向．。
第七章电场一、考纲要求内容要求说明1.物质的电结构、电荷守恒2.静电现象的解释3.点电荷4.库仑定律5.电场强度、点电荷的场强6.电场线7.电势能、电势8.电势差9.匀强电场中电势差与电场强度的关系10.带电粒子在匀强电场中的运动11.示波管12.常用的电容器13.电容器的电压、电荷量和电容的关系ⅠⅠⅠⅡⅡⅠⅠⅡⅠⅡⅠⅠⅠ静电场是十分重要的一章,本章涉及的概念和规律是进一步学习电磁学的基础，是高中物理核心内容的一部分，对于进一步学习科学技术是非常重要的.近几年高考中对库仑定律、电荷守恒、电场强度、电势、电势差、等势面、电容等知识的考查，通常是以选择题形式考查学生对基本概念、基本规律的理解，难度不是很大，但对概念的理解要求较高.本章考查频率较高且难度较大的是电场力做功与电势能变化、带电粒子在电场中的运动这两个内容.尤其在与力学知识的结合中巧妙的把电场概念、牛顿定律、功能关系等相联系命题，对学生能力有较好的测试作用，纵观近5年广东高考题，基本上每年都有大题考查或选择题考查，相信在今后的高考命题中仍是重点，命题趋于综合能力考查，且结合力学的平衡问题、运动学、牛顿运动定律、功和能以及交变电流等构成综合题，来考查学生的探究能力、运用数学方法解决物理问题的能力，因此在复习中不容忽视.知识网络第1讲 库仑定律 电场强度 ★考情直播2.考点整合考点一 电荷守恒定律1.电荷守恒定律是指电荷既不能 ，也不能 ，只能从一个物体 到另一个物体，或者从物体的一部分 到另一部分，在转移的过程中电荷的总量.2.各种起电方法都是把正负电荷 ，而不是创造电荷，中和是等量异种电电荷守恒定律（三种起电方式 摩擦起电、接触起电、感应起电）库仑定律定律内容及公式 2r QqkF = 应用 点电荷与元电荷库仑定律描述电场力的 性质的物理量描述电场能的 性质的物理量电场强度电场线电场力 F=qE （任何电场）、2rQqkF =（真空中点电荷） 大小方向 正电荷在该点的受力方向定义式 E ＝F/q真空中点电荷的场强 E=kQ/r 2 匀强电场的场强 E=U/d电场电势差 qW U AB AB=电势B A AB U ϕϕ-= 令0=B ϕ 则AB A U =ϕ等势面 电势能 电场力的功qU W =电荷的储存 电容器（电容器充、放电过程及特点）示波管带电粒子在电场中的运动加速 偏转荷相互抵消，而不是电荷被消灭.3．电荷的分配原则是：两个形状、大小相同的导体，接触后再分开，二者带A ．毛皮上的一些电子转移到橡胶棒上B ．毛皮上的一些正电荷转移到橡胶棒上C ．橡胶棒上的一些电子转移到毛皮上D ．橡胶棒上的一些正电荷转移到毛皮上【解析】摩擦起电的实质是电子从一个物体转移到另一个物体上，中性的物体若缺少了电子带正电，多余了电子就带负电，由于毛皮的原子核束缚电子的本领比橡胶棒弱，在摩擦的过程中毛皮上的一些电子转移到橡胶棒上，缺少了电子的毛皮带正电，而正电荷是原子核内的质子，不能自由移动，所以A 正确. 【答案】A【方法技巧】摩擦起电、感应起电、接触带电的实质都是电子的转移，正电荷是不能移动的.考点二 库仑定律1．定律内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成 ，跟它们的距离的二次方成 ，作用力的方向在它们的连线上.电荷间这种相互作用的电力叫做静电力或库仑力.2．库仑定律的表达式 库仑力F ，可以是引力，也可以是斥力，由电荷的电性决定.k 称静电力常量，k=9.0×109 N ·m 2/C 2.3．库仑定律的适用条件： , ，空气中也可以近似使用.电荷间的作用力遵守牛顿第三定律，即无论Q 1、Q 2是否相等，两个电荷之间的静电夸克带电荷量为32 e ，下夸克带电荷量为－31e ，e 为电子所带电荷量的大小.如果质子是由三个夸克组成的，且各个夸克之间的距离都为l ，l =1.5×10－15 m.试计算质子内相邻两个夸克之间的静电力（库仑力）.[解析]本题考查库仑定律及学生对新知识的吸取能力和对题中隐含条件的挖掘能力.关键点有两个：（1）质子的组成由题意得必有两个上夸克和一个下夸克组成.（2）夸克位置分布（正三角形）.质子带电荷量为+e ，所以它是由两个上夸克和一个下夸克组成的.按题意，三个夸克必位于等边三角形的三个顶点处.这时上夸克与上夸克之间的静电力应为：F 1=k 23232l ee =94k 22l e 代入数值，得F 1=46 N ，为斥力上夸克与下夸克之间的静电力为F 2=k 23231lee =92k 22l e 代入数值，得F2=23 N ，为引力.【方法总结】此题型新颖，立意较独特，体现了从知识立意向能力立意发展的宗旨.关键在于挖掘题目的隐含条件，构建夸克位置的分布图.考点三 电场强度、电场线1.电场强度的定义式为 .适用于任何电场，电场中某点的电场强度由电场本身决定，与检验电荷的大小以及是否有检验电荷 .2.真空中点电荷电场强度的决定式为 .只适用于真空中点电荷的在某点激发的电场.3.匀强电场场强与电势差的关系式 .其中d 为 .4.电场强度为矢量，方向与该点 .5.电场的叠加原理：某点的电场等于各个电荷单独存在时在该点产生电场的 .6.电场线：为了形象描述电场中各点的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密表示电场的强弱.注意，不能由一条电场线判断场强的大小.7.几种典型的电场线8.电场线的特点：（1）电场线始于正电荷（或无穷远），终于负电荷（或无穷远）； （2）电场线互不相交；（3）电场线和等势面在相交处互相垂直；（4）电场线的方向是电势降低的方向，而且是降低最快的方向；[特别提醒]要掌握用比值定义的物理量的特点，区分电场强度的定义式和决定式.场强的叠加原理，即空间某一点的场强应是各场源电荷在该点激发的电场的矢量和，应该遵循平行四边形定则.特别注意电场线与场强、电势高低、等势面的关系. [例3] 图9-36-4中a 、b 是两个点电荷，它们的电量分别为Q 1、Q 2，MN 是ab 连线的中垂线，P 是中垂线上的一点.下列哪种情况能使P 点场强方向指向MN 的左侧?（ ） A ．Q 1、Q 2都是正电荷，且Q 1＜Q 2B ．Q 1是正电荷，Q 2是负电荷，且Q 1>|Q 2| C. Q 1是负电荷，Q 2是正电荷，且|Q 1|＜Q 2 D. Q 1、Q 2都是负电荷，且|Q 1|>|Q 2|【剖析】场强是矢量，场强的合成遵循平行四边形定则，由平行四边形定则可画出场强的矢量图，可得到ACD 正确. 【答案】ACD【方法技巧】 本题考查场强的矢量性 ，即空间某一点的场强应是各场源电荷在图9－36－4 等量异种电荷的电电场 等量同种点电荷的等量同种电荷的电孤立点电荷的电场 匀强电场该点激发的电场的矢量和，应该遵循平行四边形定则. 考点四 带电体在电场中的平衡[特别提醒] 带电体在电场中的平衡问题是指带电体处于静止或者匀速直线运动状态，仍属“静力学”范畴，只是带电体所受的外力中多了一项电场力而已，因此，解题的一般步骤为：研究对象的选取（整体法或者隔离法）；受力分析并画出受力图；根据平衡条件列方程求解.[例4]两个大小相同的小球带有同种电荷(可看作点电荷)，质量分别为m 1和m 2，带电量分别是q 1和q 2，用两等长的绝缘线悬挂后，因静电力而使两悬线张开，分别与竖直方向成夹角α1和α2，如图9-36-6所示，若α1＝α2，则下述结论正确的是（ ） A.q 1一定等于q 2B.一定满足2211m qm q = C.m 1一定等于m 2 D.必定同时满足q 1=q 2，m 1=m 2[解析] 可任选m 1或者m 2为研究对象，现以m 1为研究对象，其受力如图9-36-8所示，无论q 1、q 2的大小关系如何，两者之间的库仑斥力是大小相等的，故2211ctg F g m ctg F αα斥斥＝，=g m ，即21m m =.[答案] C[方法技巧] 求解带电体在电场中的平衡问题和求解静力学问题的思维方法一模一样，首先是研究对象的选取，然后是受力分析，画出受力示意图，最后列平衡求解. ★ 高考重点热点题型探究热点1 电场线与场强、电势等物理量的关系[真题1]图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M 点，再经过N 点，可以判定（ ）A ．M 点的电势大于N 点的电势B ．M 点的电势小于N 点的电势C ．粒子在M 点受到的电场力大于在N 点受到的电场力D ．粒子在M 点受到的电场力小于在N 点受到的电场力[解析]沿着电场线的方向，电势降低，故选项A 正确.电场线越密，场强越大，同一粒子受到的电场力越大，选项D 正确. [答案]AD[名师指引]要掌握电场线的特点，电场线与场强、电势高低、等势面的关系. [真题2]如图9-36-10所示，实线是一簇未标明方向的由点电荷Q 产生的电场线，若带电粒子q （|Q |>>|q |）由a 运动到b ，电场力做正功.已知在a 、b 两点粒子所受电场力分别为F a 、F b ，则下列判断正确的是( )TF 斥 m 1mg 1α图9－36－6图9－36－10A ．若Q 为正电荷，则q 带正电，F a ＞F bB ．若Q 为正电荷，则q 带正电，F a ＜F bC ．若Q 为负电荷，则q 带正电，F a ＞F bD ．若Q 为负电荷，则q 带正电，F a ＜F b[解析]q 从a 点移到b 点，电场力做正功，表明Q 、q 一定带同种电荷，要么同为正，要么同为负，又因为E a >E b ,故F a >F b ,A 选项正确. [答案]A[名师指引]电场强度的方向与正电荷的受力方向相同，与负电荷在该处的受力方向相反. 新题导练1-1．一负电荷从电场中A 点由静止释放，只受电场力作用，沿电场线运动到B 点，它运动的速度一时间图象如图9-36-3甲所示，则A 、B 两点所在区域的电场线分布情况可能是图9-36-22乙中的( )1-2.．如图所示，实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过电场区域时的运动轨迹，a 、b 是轨迹上两点. 若带电粒子运动中只受电场力作用，根据此图不能确定的．．．．．是（ ） A.带电粒子所带电荷的符号B.带电粒子在a 、b 两点的受力方向C.带电粒子在a 、b 两点的速度何处大D.带电粒子在a 、b 两点的电势能何处较大热点2 场强的叠加[真题3]如图所示，在光滑绝缘水平面上，两个带等量正电的点电荷M 、N ，分别固定在A 、B 两点，O 为AB 连线的中点，CD 为AB 的垂直平分线,在CO 之间的F 点由静止释放一个带负电的小球P （设不改变原来的电场分布），在以后的一段时间内，P 在CD 连线上做往复运动.若( ) A.小球P 的带电量缓慢减小，则它往复运动过程中振幅不断减小B.小球P 的带电量缓慢减小，则它往复运动过程中每次经过O 点时的速率不断减小C.点电荷M 、N 的带电量同时等量地缓慢增大，则小球P 往复运动过程中周期不断减小D.点电荷M 、N 的带电量同时等量地缓慢增大，则小球P 往复运动过程中振幅不断减小ab图9－36－3【解析】设F 与F ′绕O 点对称，在F 与F ′处之间，小球始终受到指向O 点的回复力作用下做往复运动，若小球P 带电量缓慢减小，则此后小球能运动到F ′点下方，即振幅会加大，A 错；每次经过O 点因电场力做功减少而速度不断减小，B 对；若点电荷M 、N 电荷量缓慢增大，则中垂线CD 上的场强相对增大，振幅减小，加速度相对原来每个位置增大，故一个周期的时间必定减小，C 、D 正确. [答案]BCD[名师指引]本题具有一定的难度，要掌握等量同种点电荷中垂线上各点的场强分布情况，还要善于用能量的观点分析问题.同学们还可以讨论等量异种点电荷的中垂线上的场强、电势情况. [真题4] ab 是长为l 的均匀带电细杆，P 1、P 2是位于ab 所在直线上的两点，位置如图9-36-15所示，ab 上电荷产生的静电场在P 1处的场强大小为E 1，在P 2处的场强大小为E 2，则以下说法正确的是( ) A ．两处的电场方向相同，E 1＞E 2 B ．两处的电场方向相反，E 1＞E 2 C ．两处的电场方向相同，E 1＜E 2 D ．两处的电场方向相反，E 1＜E 2 [剖析]由对称性可知，P 1左端杆内4/l 内的电荷与P 1右端4/l 内的电荷在P 1处的场强为零，即P 1处场强E 1是由杆的右端2/l 内电荷产生的.而P 2处场强E 2可看作是杆的右端2/l 内的电荷在P 2处的合场强，由对称性可知，杆的右端2/l 内的电荷在P 2处场强大小也为E 1，若假定杆的右端2/l 内的电荷在处场强为E /，由电场的合成可知：E 2=E 1+E /, E 2>E 1，由此分析可知，两处场强方向相反，故D 选项正确. [答案]D[名师指引]本题考查电场的叠加，同时把物理学中对称的思想应用于命题中，要善于转换物理模型，从中找出最佳的方法.新题导练 2-1.如图9-36-6所示，中子内有一个电荷量为e 32+的上夸克和两个电荷量为e 31-的下夸克，3个夸克都分布在半径为r的同一圆周上，则3个夸克在其圆心处产生的电场强度为（ ）A.2r keB.23r keC.29r keD.232rke 2－2.在x 轴上有两个点电荷,一个带正电Q 1,一个带负电-Q 2且Q 1=2Q 2.用E 1和E 2分别表示两个电荷所产生的场强的大小,则在x 轴上( ) A.E 1=E 2之点只有一处;该处合场强为0B.E 1=E 2之点共有两处;一处合场强为0,另一处合场强为2E 2C.E 1=E 2之点共有三处;其中两处合场强为0,另一处合场强为2E 2D.E 1=E 2之点共有三处;其中一处合场强为0,另两处合场强为2E 2 热点3 带电体的平衡问题 [真题5]如图9-36-13，悬挂在O 点的一根不可伸长的绝缘细线下图9－36－15 图9－36－13e 32+ 120°120°3e -3e -图9－36－4端有一个带电量不变的小球A .在两次实验中，均缓慢移动另一带同种电荷的小球B .当B 到达悬点O 的正下方并与A 在同一水平线上，A 处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B 的电量分别为q 1和q 2, θ分别为30°和45°.则q 2/q 1为( )A.2B.3C.23D.33 [解析]对A 球进行受力分析，根据平衡条件可得 112221tan sin θθG L q q k=，222221tan sin θθG L q q k= 联立解得3212=q q [答案]C[名师指引]本题考查带电体在电场中的平衡问题，关键在于研究对象的选取和受力分析. 新题导练3－1.用两根等长的细线各悬一个小球，并挂于同一点，已知两球质量相等，当它们带上同种电荷时，相距L 而平衡，如图所示．若使它们的带电量都减少一半，待它们重新平衡后，两球间距离( )A ．大于L/2B ．等于L/2C ．小于L/2D ．等于L 3－2.如图9-36-13所示，竖直墙面与水平地面均光滑且绝缘，两个带有同种电荷的小球A 、B 分别处于竖直墙面和水平地面，且共处于同一竖直平面内，若用图示方向的水平推力F 作用于小球B ，则两球静止于图示位置，如果将小球B 稍向左推过一些，两球重新平衡时的受力情况与原来相比（ ） A. 推力F 将增大 B ．竖直墙面对小球A 的弹力增大C ．地面对小球B 的弹力一定不变D ．两个小球之间的距离增大 ★三、抢分频道1.限时基础训练卷选择题（每小题4分，共40分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分，选不全的得2分，有选错或不答的得0分）1.电场中有一点P ，下列哪些说法正确的是（ ） A ．若放在P 点的电荷的电量减半，则P 点场强减半 B ．若P 点没有检验电荷，则P 点的场强为零C ．P 点的场强越大，则同一电荷在P 点所受的电场力越大D ．P 点的场强方向为检验电荷在该点的受力方向 2.把质量为m 的正点电荷q ，在电场中由静止释放，在它运动过程中如果不计重力，下述正确的是( )A.点电荷运动轨迹必与电场线重合B.点电荷的速度方向，必和所在点的切线方向一致C.点电荷的加速度方向,必和所在点的电场线的切线方向一致D.点电荷的受力方向,必和所在点的电场线的切线方向一致 3.把一带正电小球a 放在光滑绝缘斜面上，欲使小球a 上，需在ＭＮ间放一带电小球b ，则（ ）Ａ．带正电，放在Ａ点 Ｂ．带负电，放在Ａ点Ｃ．带负电，放在Ｃ点Ｄ．带正电，放在Ｃ点4. 两个完全相同的金属小球带有电量相等的电荷，相距一定的距离，相互作用力为F ，现在用第三个完全相同不带电的小金属球C 先跟A 接触，再和B 接触，然后移去C ，则A 、B 间的相互作用力为（ ）A. F /8B. F /4C. F3/8D. F /4 5．如图所示，三个完全相同的绝缘金属小球a 、b 、c 位于等边三角形的三个顶点上，球c 在xOy 坐标系原点O 上，球a 、c 带正电，球b 带负电，球a 所带电荷量比球b 所带电荷量少．关于球c 受到球a 、球b 的静电力的合力方向，下列说法中正确的是（ ）A ．从原点指向第I 象限B ．从原点指向第Ⅱ象限C ．从原点指向第Ⅲ象限D ．从原点指向第Ⅳ象限6.如图所示，在竖直平面内有水平向右的匀强电场，同一竖直平面内水平拉直的绝缘细线一端系一带正电的小球，另一端固定于0点，已知带电小球受到的电场力大于重力，小球由静止释放，到达图中竖直虚线前小球做( ) A ．平抛运动 B ．圆周运动C ．匀加速直线运动D ．匀变速曲线运动7.两个质量相同的小球用不可伸长的细线连结，置于场强为E 的匀强电场中，小球1和小球2均带正电，电量分别为q 1和q 2（q 1＞q 2）.将细线拉直并使之与电场方向平行，如图9-36-17所示,若将两小球同时从静止状态释放，则释放后细线中的张力T 为（不计重力及两小球间的库仑力）( )A ．121()2T q q E =- B ．12()T q q E =- C ．121()2T q q E =+ D ．12()T q q E =+ 8.M 、N 为正点电荷Q 的电场中某直线上的两点，距Q 的距离如图所示，一试验电荷q 在Q 的作用下沿该直线由M 向Q 做加速运动.下列相关说法中正确的是（ ） A ．试验电荷q 带正电B ．试验电荷q 在N 点的加速度是在M 点加速度的4倍E球1球2 图9－36－17NML LＡ Ｃ · · Ｍ aC ．N 点电场强度是M 点电场强度的2倍D ．试验电荷q 在N 点的电势能比在M 点的电势能大9. 在平行于纸面的匀强电场中，有a 、b 、c 三点，各点的电势分别为V V b a 4,8-==ϕϕ，V c 2=ϕ，已知ab=103cm ，ac=53cm ，ac 和ab 之间的夹角为60°，如图9-37-6所示，求所在匀强电场的场强大小和方向？10.如图9-37-4所示，在匀强电场中，有A 、B 两点，它们间距为2cm ，两点的连线与场强方向成60°角.将一个电量为−2×10−5C 的电荷由A 移到B ，其电势能增加了0.1J.则：（1）在此过程中，电场力对该电荷做了多少功？ （2）A 、B 两点的电势差U AB 为多少？ （3）匀强电场的场强为多大？2．基础提升训练11．如图9-36-10所示，质量为m 的带正电小球A 悬挂在绝缘细线上，且处在场强为E 的匀强电场中，当小球A 静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( ) A ．E mg 33 B ． Emg3 C ．E mg 2 D ．Emg 212.如图9-36-20所示，把一个带电小球A 固定在足够大的光滑水平绝缘桌面上，在桌面的另一处放置带电小球B ，现给小球B 一个垂直AB 连线方向的速度V 0，使其在水平桌面上运动，则( ) A ．若A 、B 为同种电荷，B 球一定做速度变大的曲线运动B ．若A 、B 为同种电荷，B 球一定做加速度变大的曲线运动C ．若A 、B 为异种电荷，B 球可能做加速度和速度都变小的曲线运动D ．若A 、B 为异种电荷，B 球速度的大小和加速度的大小可能都不变13.如图9-36-23所示，有完全相同的两个带电金属小球A 、B ，其中A 固定，让B 在A 的正上方H 高处自由下落，B 与A 碰后上升的高度为h ，设A 、B 碰撞过程中没有能量损失，不计空气阻力.则( )BAH 图9－36－23A B V 0 图9－36－20abc60°图9－37－6 图9－37－4 图9－36－10A ．若两球带等量同种电荷，H=hB ．若两球带不等量同种电荷，H>hC ．若两球带等量异种电荷，H=hD ．若两球带不等量异种电荷，H<h14．如图9-36-27所示，带正电小球质量为m ＝1×10-2kg ，带电量为q ＝l ×10-6C ，置于光滑绝缘水平面上的A 点．当空间存在着斜向上的匀强电场时，该小球从静止开始始终沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B ＝1.5m ／s ，此时小球的位移为S ＝0.15m ．求此匀强电场场强E 的取值范围．(g ＝10m ／s 2)某同学求解如下：设电场方向与水平面之间夹角为θ，由动能定理qES cos θ＝212B mv －0得22cos B mv E qS θ=＝75000cos θV ／m ．由题意可知θ＞0，所以当E ＞7.5×104V ／m 时小球将始终沿水平面做匀加速直线运动．经检查，计算无误．该同学所得结论是否有不完善之处?若有请予以补充．15．如图所示，要使一质量为m 、电量为＋q 的小球能水平沿直线加速，需要外加一匀强电场．已知平行金属板间距为d ，与水平面夹角为θ，要使此小球从A 板左端沿直线从静止沿水平方向被加速，恰从B 板的右端射出，求两金属板间所加电压U 是多少？小球从B 板右端射出时的速度是多大？（重力加速度为g ）16．如图9-36-28所示，绝缘水平面上静止着两个质量均为m ，电量均为 + Q 的物体A 和B （A 、B 均可视为质点），它们间的距离为r ，与水平面间的动摩擦因数均为μ.求：（1）A 受到的摩擦力为多大？ （2）如果将A 的电量增至 + 4Q ，则两物体将开始运动，当它们的加速度第一次为零时，A 、B 各运动了多远距离？3．能力提高训练17.如图9-36-24所示，一质量为m ，带电量为+q 的小球，用长为L 的绝缘线悬挂在水平向右的匀强电场中，开始时把悬线拉到水平，小球在位置A 点.然后将小球由静止释放，球沿弧线下摆到α = 60°的B 点，此时小球速度恰好为零，则匀强电场场强大小为（ ）图9－36－27图9－36－28 A B OαE图9－36－24A ．E =3mgqB ．E =3mg 3qC ．E = mg 2qD ．E = 3mg2q18. 竖直绝缘墙壁上的Q 处有一固定的小球A ,在Q 的正上方的P 点用绝缘丝线悬挂另一小球B , A 、B 两小球因带电而相互排斥,致使悬线与竖直方向成θ角,如图9-36-9(a)所示.由于漏电,使A 、B 两小球的电荷量逐渐减少,悬线与竖直方向夹角θ逐渐减小,如图9-36-9(b)所示.则在电荷漏完之前悬线对悬点P 的拉力的大小将( ) A.保持不变 B.先减小后增大 C.逐渐减小 D.逐渐增大19.如图15所示，质量为 m 、电量为+q 的带电小球固定于一不可伸长的绝缘细线一端，绳的另一端固定于O 点，绳长为l ，O 点有一电荷量为+Q(Q ＞＞q)的点电荷P ，现加一个水平和右的匀强电场，小球静止于与竖直方向成 θ=300角的A 点.求： (1)小球静止在A 点处绳子受到的拉力； (2) 外加电场大小；(3)将小球拉起至与O 点等高的B 点后无初速释放，则小球经过最低点C 时，绳受到的拉力.20．有三根长度皆为l =0 . 30m 的不可伸长的绝缘轻线，其中两根的一端固定在天花板的 O 点，另一端分别拴有质量皆为 m = 1 . 0×10－2kg 的带电小球A 和B ，它们的电荷量分别为－q 和＋q, q = 1.0×10－6 C ．A 、B 之间用第三根线连接起来，空间中存在大小为 E = 2 . 0× 10 5 N / C 的匀强电场，电场强度的方向水平向右．平衡时A 、B 球的位置如图9-36-29所示．已知静电力恒量k=9×109 N · m 2/C 2 , 重力加速度g=10m / s 2.（1）求连接A 、B 的轻线的拉力大小？（2）若将 O 、B 间的线烧断，由于有空气阻力， A 、B 球最后会达到新的平衡状态，请定性画出此时A 、B 两球所在的位置和其余两根线所处的方向．（不要求写出计算过程）参考答案考点整合考点1.凭空产生，凭空消失，转移，转移，保持不变；分开；等量，平分.考点2.正比，反比；221rQ Q kF =；真空中，点电荷. 考点3. q F E =； 2rQ k E =；d UE =，沿电场线方向的距离；正电荷的受力方向图9－36－9 图9－36－29一致；矢量和 新题导练1-1.C.[由v －t 图知，电荷的加速度越来越大，故场强越来越大，负电荷受力与场强的方向相反]1-2.A[无论粒子带正电还是带负电，无论是从a 运动到b 还是从b 运动到a ，粒子所受电场力的方向是指向场源电荷的，（曲线运动的运动轨迹向合外力的方向偏转），从而可知粒子在a 点的速度大于b 点的速度，在a 点的电势能小于在b 点的电势能，由于电场方向未知，故无法确定带电粒子所带电荷的符号]2-1.A.[空间某一点的场强应该是各个电荷在该点激发的电场的矢量和，只要求出三个夸克分别在圆心激发的场强再矢量求和即可]2-2.B[在Q 1、Q 2连线之间靠近Q 2某处，场强大小相等，合场强为2E 2，在Q 1、Q 2连线Q 2的外侧某处，场强大小相等，合场强为0 ]3-1.A[设两小球之间的距离为L ，绳长为l ，带电量分别为q 1，q 2，任选一个小球做为研究对象，列平衡方程有22221)2/(2/tan L l L mg mg r q q k-==θ，讨论即可] 3-2.CD[隔离A 球和B 球，其受力如图9－36－14所示， 对A 球有g m F A =θcos 斥，B 向左运动，θ减小，故F 斥减小，由221rqq k F ＝斥可知两球的距离r 变大，故D 正确.对B 球有θsin 斥F F =，因F 斥减小，θ减小，故F 减小,故A 错.把A 、B 两球视为一整体，A 、B 之间的库仑力为内力不考虑， 整体受力如图9－36－15所示： 由图可知，地面对B 的弹力一定不变,故C 正确.墙壁对A 球的作用力减小,B 错]抢分频道1.限时基础训练1.C[电场中某点的电场强度由电场本身的性质决定，与检验电荷的电荷量多少、电性无关，所以A 、B 错，由qFE =得F ＝qE,当q 一定时，E 越大 ，F 越大，故C 正确，场强的方向与该点正电荷的受力方向相同，故D 错]2.CD[正电荷q 由静止释放,如果电场线为直线,电荷将沿电场线运动 ,但电场线如果是曲线,电荷一定不沿电场线运动,(因为如果沿电场线运动,其速度方向与受力方向重合,不符合曲线运动的条件),故A 、B 错;而正电荷的受力方向和加速度与该点场强方向一致，即与所在点的电场线的切线方向一致，故C 、D 正确]3.AC[若A 点放正电荷，小球受库仑斥力和重力平衡，若C 点放负电荷，小球受库仑引力、重力、支持力平衡]4.AC.本题很容易只考虑两球带同种电荷而只选择C 答案，事实上两球可能带等量的同种电荷，也可能带等量的异种电荷，所以解题时要特别注意]A B F N AN B9-36-15N Am A g FN B斥m B gF 斥θ9-36-14。
