直流灭弧原理

电 弧

电弧当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA，电器的触头间便会产生电弧。 电弧是高温高导电率的游离气体，它不仅对触头有很大的破坏作用，而且使断开电路的时间延长。因此，在了解开关电器的结构和工作情况之前，首先来看看其是如何产生和熄灭的。电弧的形成是触头间中性质子(分子和原子)被游离的过程。开关触头分离时，触头间距离很小，电场强度E很高(E = U/d)。当电场强度超过3×10---6---V/m时，阴极表面的电子就会被电场力拉出而形成触头空间的自由电子。这种游离方式称为：强电场发射。 从阴极表面发射出来的自由电子和触头间原有的少数电子，在电场力的作用下向阳极作加速运动，途中不断地和中性质点相碰撞。只要电子的运动速度v足够高，电子的动能A = mv2足够大，就可能从中性质子中打出电子，形成自由电子和正离子。这种现象称为碰撞游离。新形成的自由电子也向阳极作加速运动，同样地会与中性质点碰撞而发生游离。碰撞游离连续进行的结果是触头间充满了电子和正离子，具有很大的电导；在外加电压下，介质被击穿而产生电弧，电路再次被导通。触头间电弧燃烧的间隙称为弧隙。电弧形成后，弧隙间的高温使阴极表面的电子获得足够的能量而向外发射，形成热电场发射。同时在高温的作用下(电弧中心部分维持的温度可达10000℃以上)，气体中性质点的不规则热运动速度增加。当具有足够动能的中性质点相互碰撞时，将被游离而形成电子和正离子，这种现象称为热游离。随着触头分开的距离增大，触头间的电场强度E逐渐减小，这时电弧的燃烧主要是依靠热游离维持的。在开关电器的触头间，发生游离过程的同时，还发生着使带电质点减少的去游离过程。 电弧是一种空气导电的现象，在两电极之间产生强烈而持久的放电现象，称为电弧。电弧的能量集中，温度极高，亮度很强。例：10kv QF断开20kv的电流，电弧功率达到一万kw以上。电弧由阴级区、阳极区和弧柱区组成。弧柱处温度最高，可达6-7k0C到1万度以上。在弧柱周围温度较低。亮度明显减弱的部分叫弧焰，电流几手都从弧柱内部流过。电弧的气体放电是自持放电，维持电弧燃烧的电压很低。在大气中，1cm长的直流电弧的弧柱电压仅15-30v。在变压器油中，1cm长的直流电弧的弧柱电压仅100-220v。电弧是一束游离的气体，质量极轻，极易变形。电弧在气体或液体的流动作用下或电动力作用下，能迅速移动，伸长或弯曲。电弧对电力设备、动力设备的断路器有破坏作用，必须尽量消除。但在机械、建筑等领域，电焊却是一种广泛应用的工艺。在化工等领域，电弧喷涂也得到广泛应用!

1 断路器的灭弧原理和办法

灭弧是断路器的一个首要运用之一，因为电弧不只会对设备线路构成损坏，乃至还会影响人身安全。然后灭弧是啥有必要的，通常情况下的灭弧的常用办法有四种，包含机械灭弧，磁吹灭弧等。这篇文章中我阐明下灭弧的常用办法和一些多见断路器的灭弧原理。

首要议论下如今常用的灭弧办法，首要有以下四种：

1、机械灭弧：经过极限设备将电弧活络拉长。这种办法多用于开关电器中。

2、磁吹灭弧：在一个与触头串联的磁吹线圈发作的磁场效果下，电弧受电磁力的效果而拉长，被吹入有固体介质构成的灭弧罩内，与固体介质相触摸，电弧被冷却而暂停。

3、窄缝（纵缝）灭弧法：在电弧所构成的磁场电动力的效果下，可使电弧拉长并进入灭弧罩的窄（纵）缝中，几条纵缝可将电弧切开成数段而且与固体介质相触摸，电弧便活络暂停。这种构造多用于沟通触摸器上。

4、栅片灭弧法：当触头分隔时，发作的电弧在电动力的效果下被推入一组金属栅片中而被切开成数段，相互绝缘的金属栅片的每一片都恰当于一个电极，因而就有很多个阴阳极压降。对沟通电弧 2 来说，近阴极处，在电弧过零时就会呈现一个150V～250V的介质强度，使电弧无法持续坚持而暂停。因为栅片灭弧效应时要比直流时强得多，所以沟通电器常常选用栅片灭弧。

这些办法是首要关于一些低压断路器的，要了解选用这些办法的要素，就有必要了解断路器灭弧的原理，下面临于一些常用的断路器议论。

真空断路器的灭弧原理

在真空断路器分断顷刻间，因为两触头间的电容存在，使触头间绝缘击穿，发作真空电弧。因为触头形状和构造的要素，使得真空电弧柱活络向弧柱体外的真空区域涣散。当被分断的电流挨近零时，触头间电弧的温度和压力急剧下降，使电弧不能持续坚持而暂停。电弧暂停后的几mu;s内，两触头间的真空空位耐压水平活络康复。一同，触头间也抵达了必定间隔，能接受很高的康来电压。所以，通常电流在过零后，不会发作电弧重燃而被分断。这即是其灭弧的原理。

灭弧栅原理

灭弧栅，也称为灭弧板，是一种用于高压直流输电线路的重要设备。它的主要作用是在输电线路发生电弧故障时，迅速将电弧熄灭，保护输电线路和相关设备不受损坏。灭弧栅原理是指灭弧栅是如何实现电弧熄灭的，下面将对灭弧栅原理进行详细介绍。

首先，灭弧栅原理的基本原理是利用灭弧栅中的特殊材料和结构，通过对电弧的控制和调节，使电弧得以熄灭。灭弧栅通常由灭弧室、灭弧板和控制系统组成。在输电线路发生电弧故障时，电弧会产生高温和高压，灭弧栅会迅速感应到电弧的存在，并启动控制系统。

其次，灭弧栅原理的关键在于灭弧板。灭弧板是灭弧栅中的核心部件，它通常由特殊材料制成，具有良好的绝缘性能和耐高温性能。当电弧产生时，灭弧板会迅速吸收电弧的能量，将电弧的温度和压力降低到可以控制的范围内。同时，灭弧板的表面通常涂有一层特殊的材料，能够有效地吸收和散发电弧能量，加速电弧的熄灭过程。

此外，灭弧栅原理还涉及到灭弧室的设计。灭弧室是灭弧栅中用于容纳电弧的空间，通常具有一定的压力和温度控制装置。在电弧发生时，灭弧室会迅速将电弧吸入，并通过控制装置对电弧进行压力和温度的调节，从而加速电弧的熄灭过程。灭弧室的设计对于灭弧栅的性能和可靠性具有重要影响。

最后，灭弧栅原理还包括控制系统的作用。控制系统是灭弧栅的智能核心，它能够实时监测输电线路的状态，并在电弧发生时迅速响应，启动灭弧栅的工作。控制系统通常采用先进的电子技术和智能算法，能够对电弧进行精准的控制和调节，确保电弧能够迅速、稳定地熄灭，保护输电线路和相关设备的安全运行。 综上所述，灭弧栅原理是灭弧栅能够有效熄灭电弧的基本原理，它涉及到灭弧板、灭弧室和控制系统等多个方面。通过对灭弧栅原理的深入理解，可以更好地设计和应用灭弧栅，提高输电线路的安全可靠性，保障电网的稳定运行。

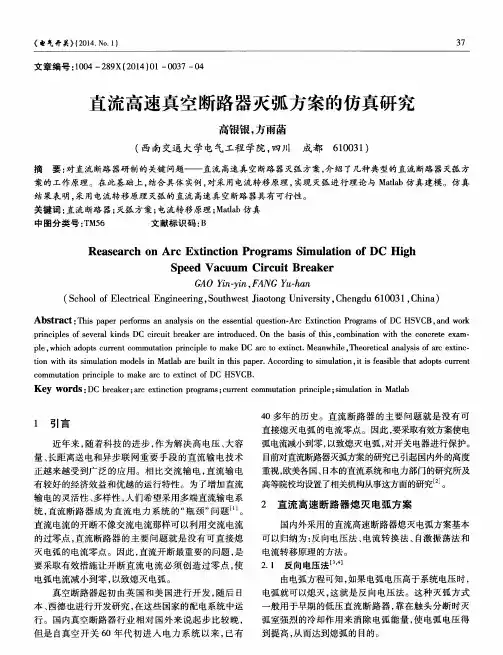

《电气开关》（２０１４．Ｎｏ．１）　３７　

文章编号：１００４—２８９Ｘ（２０１４）０１—００３７—０４　

直流高速真空断路器灭弧方案的仿真研究　

高银银，方雨菡　

（西南交通大学电气工程学院，四川　成都６１００３１）　

摘要：对直流断路器研制的关键问题——直流高速真空断路器灭弧方案，介绍了几种典型的直流断路器灭弧方　

案的工作原理。在此基础上，结合具体实例，对采用电流转移原理，实现灭弧进行理论与Ｍａｔｌａｂ仿真建模。仿真　

结果表明，采用电流转移原理灭弧的直流高速真空断路器具有可行性。　关键词：直流断路器；灭弧方案；电流转移原理；Ｍａｔｌａｂ仿真　

中图分类号：ＴＭ５６　文献标识码：Ｂ　

Ｒｅａｓｅａｒｃｈ　ｏｎ　Ａｒｃ　Ｅｘｔｉｎｃｔｉｏｎ　Ｐｒｏｇｒａｍｓ　Ｓｉｍｕｌａｔｉｏｎ　ｏｆ　ＤＣ　Ｈｉｇｈ　

Ｓｐｅｅｄ　Ｖａｃｕｕｍ　Ｃｉｒｃｕｉｔ　Ｂｒｅａｋｅｒ　

ＧＡ０　Ｙｉｎ—ｙｉｎ，ＦＡＮＧ　Ｙｕ—ｈａｎ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｏｕｔｈｗｅｓｔ　Ｊｉａｏｔｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ　６　１　００３　１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｐｅｒｆｏｒｍｓ　ａｎ　ａｎａｌｙｓｉｓ　ｏｎ　ｔｈｅ　ｅｓｓｅｎｔｉａｌ　ｑｕｅｓｔｉｏｎ—Ａｒｃ　Ｅｘｔｉｎｃｔｉｏｎ　Ｐｒｏｇｒａｍｓ　ｏｆ　ＤＣ　ＨＳＶＣＢ，ａｎｄ　ｗｏｒｋ　

ｐｒｉｎｃｉｐｌｅｓ　ｏｆ　ｓｅｖｅｒａｌ　ｋｉｎｄｓ　ＤＣ　ｃｉｒｃｕｉｔ　ｂｒｅａｋｅｒ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ．Ｏｎ　ｔｈｅ　ｂａｓｉｓ　ｏｆ　ｔｈｉｓ，ｃｏｍｂｉｎａｔｉｏｎ　ｗｉｔｈ　ｔｈｅ　ｃｏｎｃｒｅｔｅ　ｅｘａｍ—　ｐｌｅ，ｗｈｉｃｈ　ａｄｏｐｔｓ　ｃｕｒｒｅｎｔ　ｃｏｍｍｕｔａｔｉｏｎ　ｐｒｉｎｃｉｐｌｅ　ｔｏ　ｍａｋｅ　ＤＣ　ａｒｃ　ｔｏ　ｅｘｔｉｎｃｔ．Ｍｅａｎｗｈｉｌｅ，Ｔｈｅｏｒｅｔｉｃａｌ　ａｎａｌｙｓｉｓ　ｏｆ　ａｒｃ　ｅｘｔｉｎｃ—
