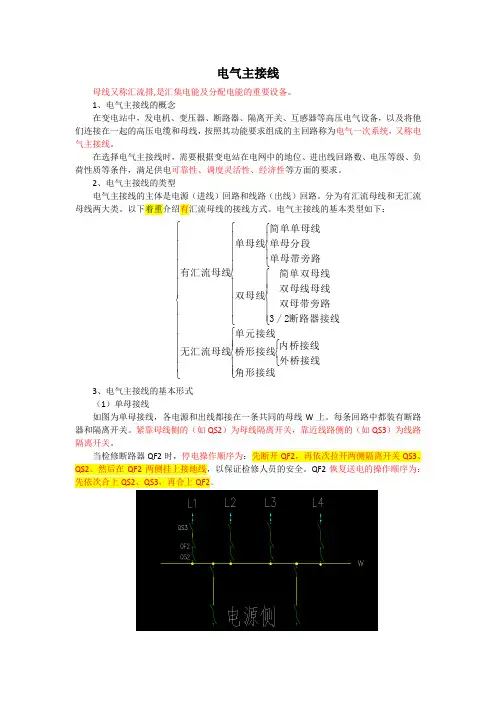

电气主接线
母线又称汇流排,是汇集电能及分配电能的重要设备。
1、电气主接线的概念
在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将他们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又称电气主接线。
在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型
电气主接线的主体是电源（进线）回路和线路（出线）回路。分为有汇流母线和无汇流母线两大类。以下着重介绍有汇流母线的接线方式。电气主接线的基本类型如下：
角形接线外桥接线内桥接线桥形接线单元接线无汇流母线断路器接线2/3双母带旁路双母线母线简单双母线双母线单母带旁路单母分段简单单母线单母线有汇流母线
3、电气主接线的基本形式
（1）单母接线
如图为单母接线，各电源和出线都接在一条共同的母线W上。每条回路中都装有断路器和隔离开关。紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。
当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。然后在QF2两侧挂上接地线，以保证检修人员的安全。QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。
优点：
接线简单清晰，设备少、投资低，操作方便。
缺点：
可靠性不高，不够灵活。具体表现为：
a、任一线路断路器检修时，该回路必须停电；
b、母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；
适用范围：
6~10KV出线数5回；
35KV出线数3回；
110KV出线数2回。
（2）、单母分段
于单母接线相比，单母分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。
电气主接线各种连接方式优缺点
作者：管理员 发表时间：2010/5/27 22:20:57 阅读：次
电气主接线主要是指在发电厂变电所的电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图，在绘制主接线全图时,将互感器、避雷器、电容器中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。
1 电气主接线接线要求
对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定它的接线方式能反映正常和事故情况下的供送电情况，电气主接线又称电气一次接线图。
电气主接线应满足以下几点要求:
(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。
(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电，在扩建时应能很方便的从初期建设到最终接线。
(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。
2 电气主接线常见8种接线方式优缺点分析
2.1 线路变压器组接线
线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较大，其较适合用于正常二运一备的城区中心变电所。
第七课 电气主接线图
符文君
电气主接线是水电站、变电站中发电、输电和分配电能的电路，称为一次接线。它包括发电机、变压器、母线、开关、电流互感器、电压互感器、避雷器、消弧线圈及输电线路等有关电器设备。电气主接线是一个电站的总图，是电力生产运行和调度管理的指挥图。每一个电站有自己的主接线的接线方式，但其都遵循以下规定。
1、第一个阿拉伯数字代表电压等级：
2.3~3.3kV为“1”，6kV为“2”，10kV为“3”，35kV为“4”，110kV为“5”，220kV为“6”，500kV为“7”。
2、第二个阿拉伯数字为断路器，取偶数，自00编起，如我厂的302即10kV级04号断路器。如为刀闸，采用从属设备和固定编号结合的原则，如2041刀闸。
3、主变压器或线路侧没有断路器，只有刀闸的二、三数字取奇数号，从01编起，如501。
4、电压互感器、避雷器、中性点刀闸在电压等级编号后，跟随“×”，如3×14；发电机的电压互感器在电压等级后跟随G，以示区别，如3G114。
5、断路器靠线路侧刀闸，从属断路器编号，加注“3”，如3183，靠母线侧的刀闸加注“1”，如3181。
6、电压互感器用刀闸为数字4，1代表I段母线，如10kV的1段母线电压互感器的刀闸为3×14。
7、避雷器及旁路刀闸为数字5，如6kV的1段母线避雷器刀闸为2×15.。
8、中性点直接接地刀闸为数字6，如110kV的1号主变中性点接地刀闸为5×16.
9、安全措施用接地刀闸编号，在所属断路器或刀闸编号右上角加-1，如302-1，5043-1。
10、在一个大电网里进行编号时，在编号前加注代表该电站或是变电站名称的汉字。如牛头河电站502断路器为“牛502”。
在主接线图中不同的颜色代表不同的电压等级，如红色表示“110kV”，黄色代表“35kV”，蓝色代表“10kV”，褐色代表“0.4kV”。在开关和刀闸中，红色代表“合闸”，绿色代表“分闸”。虚线表示电缆。

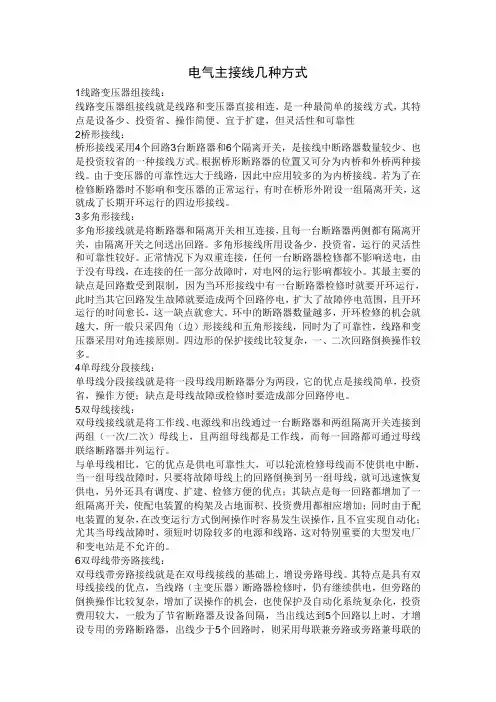

电气主接线几种方式
1线路变压器组接线：
线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性
2桥形接线：
桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。根据桥形断路器的位置又可分为内桥和外桥两种接线。由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。
3多角形接线：
多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。四边形的保护接线比较复杂，一、二次回路倒换操作较多。
4单母线分段接线：
单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。
5双母线接线：
双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。
与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。
