HSC 安全锚栓

特点： - 完善的系统 - 键锁式锚固 - 锚固深度小 - 很小的膨胀力 (因此小边距、小间距) - 自行扩底(无需特殊的扩底工具) - 具有安装标志，易于控制 (简易、安全) - 在套筒上有锚固深度标记 - 适用于受拉区材质: HSC-A/-I - 依据EN ISO 898-1的8.8级钢 HSC-AR/-IR - 具有膨胀套筒 - 不锈钢 ;A4-70; 1.4401; 1.4571 - DIN 17440 (A4), X5 CrNiMo 17122

基本承载力数据 (单根锚栓): HSC-A 本页所有参数适用于：

• 混凝土基材: 如表中给出的 •

无边距、间距影响 • 正确安装 (按59页给出的安装方法) • 钢材

破坏

设计方法详见 60-64

页.

承载力极限平均值, Ru,m [kN]: 混凝土等级 ≅ C20/25 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRu,m 16.6 23.3 16.6 30.6 13.3 18.6 13.3 24.5 抗剪承载力 VRu,m 19.0 19.0 30.2 43.8 19.0 19.0 30.2 43.8 承载力标准值, Rk [kN]: 混凝土等级 ≅ C20/25 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRk 12.8 17.8 12.8 23.4 9.1 12.7 9.1 16.7 抗剪承载力 VRk 14.6 14.6 23.2 33.7 14.6 14.6 23.2 33.7 下列数据根据: 混凝土承载力设计法承载力设计值, Rd [kN]: 混凝土等级 fck,cube = 25 N/mm2 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRd 8.5 11.9 8.5 15.6 6.1 8.5 6.1 11.1 抗剪承载力 VRd 11.7 11.7 18.6 27.0 11.7 11.7 18.6 27.0 承载力推荐值, Lrec [kN]: 混凝土等级 fck,cube = 25 N/mm2 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRec 6.1 8.5 6.1 11.1 4.3 6.0 4.3 8.0 HSC-A(R) HSC-I(R)

裂缝混凝土基材无裂缝混凝土基材混凝土基材受拉区抗冲击小边距、间距 A4316 防火喜利得锚栓计算软件防腐 HSC 安全锚栓

56 抗剪承载力 VRec 8.3 8.3 13.3 19.3 8.3 8.3 13.3 19.3 HSC 安全锚栓

57 本节所有参数适用于： • 混凝土基材: 如表中给出的 • 无边距、间距影响 • 正确安装 (按59页给出的安装方法) • 钢材破坏设计方法详见 60– 64页。

承载力极限平均值, Ru,m [kN]: 混凝土等级 ≅ C20/25 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRu,m 16.6 16.6 23.3 30.6 30.6 13.3 13.3 18.6 24.5 24.5 抗剪承载力 VRu,m 10.4 15.9 19.8 19.8 23.4 10.4 15.9 19.8 19.8 23.4 承载力标准值, Rk [kN]: 混凝土等级 ≅ C20/25 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRk 12.8 12.8 17.8 23.4 23.4 9.1 9.1 12.7 16.7 16.7 抗剪承载力 VRk 8.0 12.2 15.2 15.2 18.2 8.0 12.2 15.2 15.2 18.2 下列数据根据: 混凝土承载力设计法承载力设计值, Rd [kN]: 混凝土 fck,cube = 25 N/mm2 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRd 8.5 8.5 11.9 15.6 15.6 6.1 6.1 8.5 11.1 11.1 抗剪承载力VRd 6.4 9.8 12.2 12.2 14.6 6.4 9.8 12.2 12.2 14.6 承载力推荐值, Lrec [kN]: 混凝土 fck,cube = 25 N/mm2 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRec 6.1 6.1 8.5 11.1 11.1 4.3 4.3 6.0 8.0 8.0 抗剪承载力 VRec 4.6 7.0 8.7 8.7 10.4 4.6 7.0 8.7 8.7 10.4 裂缝混凝土基材无裂缝混凝土基材

HSC 安全锚栓 57 基本承载力数据 (单根锚栓): HSC-AR 本节所有参数适用于： • 混凝土基材: 如表中给出的 • 无边距、间距影响 • 正确安装 (按59页给出的安装方法) • 钢材破坏设计方法详见 60-64页。

承载力极限平均值, Ru,m [kN]: 混凝土等级 ≅ C20/25 承载力标准值, Rk [kN]: 混凝土等级 ≅ C20/25

锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRk 12.8 17.8 12.8 23.4 9.1 12.7 9.1 16.7 抗剪承载力 VRk 12.8 12.8 20.3 29.5 12.8 12.8 20.3 29.5 下列数据根据: 混凝土承载力设计法承载力设计值, Rd [kN]: 混凝土 fck,cube = 25 N/mm2 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRd 8.5 11.9 8.5 15.6 6.1 8.5 6.1 11.1 抗剪承载力 VRd 8.2 8.2 13.0 18.9 8.2 8.2 13.0 18.9 承载力推荐值, Lrec [kN]: 混凝土 fck,cube = 25 N/mm2 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRec 6.1 8.5 6.1 11.1 4.3 6.0 4.3 8.0 抗剪承载力 VRec 5.9 5.9 9.3 13.5 5.9 5.9 9.3 13.5 本节所有参数适用于： • 混凝土基材: 如表中给出的 • 无边距、间距影响 • 正确安装 (按59页给出的安装方法) • 钢材破坏设计方法详见 60-64页。承载力极限平均值, Ru,m [kN]: 混凝土等级 ≅ C20/25 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRu,m 14.8 16.6 23.3 30.6 30.6 13.3 13.3 18.6 24.5 24.5 抗剪承载力 VRu,m 9.1 13.9 17.3 17.3 20.8 9.1 13.9 17.3 17.3 20.8 承载力标准值, Rk [kN]: 混凝土等级 ≅ C20/25 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRk 12.8 12.8 17.8 23.4 23.4 9.1 9.1 12.7 16.7 16.7 锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60 抗拉承载力 NRu,m 16.6 23.3 16.6 30.6 13.3 18.6 13.3 24.5 抗剪承载力 VRu,m 16.6 16.6 26.4 38.4 16.6 16.6 26.4 38.4

裂缝混凝土基材无裂缝混凝土基材裂缝混凝土基材无裂缝混凝土基材 HSC 安全锚栓

58 抗剪承载力 VRk 7.0 10.7 13.3 13.3 16.0 7.0 10.7 13.3 13.3 16.0 下列数据根据: 混凝土承载力设计法承载力设计值, Rd [kN]: 混凝土 fck,cube = 25 N/mm2 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRd 8.5 8.5 11.9 15.6 15.6 6.1 6.1 8.5 11.1 11.1 抗剪承载力 VRd 4.5 6.9 8.5 8.5 10.3 4.5 4.5 8.5 8.5 10.3 承载力推荐值, Lrec [kN]: 混凝土 fck,cube = 25 N/mm2 锚栓规格 M6x40 M8x40 M10x50 M10x60M12x60M6x40M8x40M10x50 M10x60 M12x60抗拉承载力 NRec 6.1 6.1 8.5 11.1 11.1 4.3 4.3 6.0 8.0 8.0 抗剪承载力 VRec 3.2 4.9 6.1 6.1 7.4 3.2 4.9 6.1 6.1 7.4 安装详解 HSC-A/-AR HSC-I/-IR HSC-A (R) HSC-I (R) 锚栓规格安装说明 M 8x40 M 8x50 M 10x40 M 12x60 M 6x40 M 8x40 M 10x50 M 10x60 M 12/60 d0 [mm] 钻头直径 14 16 18 14 16 18 20 h1 [mm] 孔深 46 56 46.5 68 46 46.56 68 68.5 hef [mm] 有效锚固深度 40 50 40 60 40 50 60 tfix [mm] 最大锚板厚度 15 20 - smin/smax [mm] 推进深度 - 6/18/210/28 12/30 Tinst [Nm] 扭紧扭矩 10 10 20 30 10 20 30 30 Sw [mm] 螺母规格 13 17 19 10 13 17 19 df [mm] 锚板钻孔直径 9 12 14 7 9 12 14 h [mm] 最小基材厚度 100 100 100 130 100 110 130 130 钻头 TE-C B- 14x40 14x50 16x40 18x6014x4016x 40 18x 50 18x6020x60 安装工具 TE-C MW - 14 16 18 14 16 18 20 s

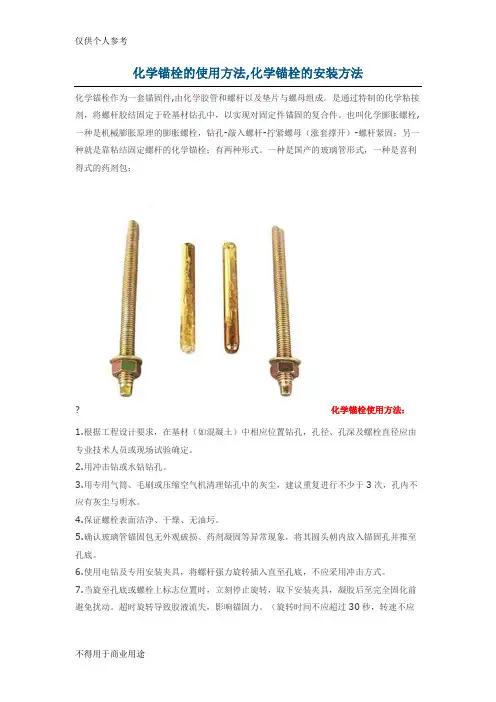

化学锚栓使用方法图示

仅供个人参考

不得用于商业用途化学锚栓的使用方法,化学锚栓的安装方法

化学锚栓作为一套锚固件,由化学胶管和螺杆以及垫片与螺母组成。是通过特制的化学粘接剂，将螺杆胶结固定于砼基材钻孔中，以实现对固定件锚固的复合件。也叫化学膨胀螺栓,一种是机械膨胀原理的膨胀螺栓，钻孔-敲入螺杆-拧紧螺母（涨套撑开）-螺杆紧固；另一种就是靠粘结固定螺杆的化学锚栓；有两种形式。一种是国产的玻璃管形式，一种是喜利得式的药剂包；

化学锚栓使用方法：

1.根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及螺栓直径应由专业技术人员或现场试验确定。

2.用冲击钻或水钻钻孔。

3.用专用气筒、毛刷或压缩空气机清理钻孔中的灰尘，建议重复进行不少于3次，孔内不应有灰尘与明水。

4.保证螺栓表面洁净、干燥、无油圬。

5.确认玻璃管锚固包无外观破损、药剂凝固等异常现象，将其圆头朝内放入锚固孔并推至孔底。

6.使用电钻及专用安装夹具，将螺杆强力旋转插入直至孔底，不应采用冲击方式。

7.当旋至孔底或螺栓上标志位置时，立刻停止旋转，取下安装夹具，凝胶后至完全固化前避免扰动。超时旋转导致胶液流失，影响锚固力。（旋转时间不应超过30秒，转速不应仅供个人参考

不得用于商业用途低于300转/分，不大于750转/分，螺栓推进速度约为2cm/秒，不允许采用冲击方式。）

化学锚栓如何安装,化学锚栓的安装方法

1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。

2、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除，保持孔内清洁。

3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。

4、钻入锚栓：用电钻旋入螺杆直至药剂流出为止。电钻一般使用冲击钻或手钻，钻速为750转/分。这时锚栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。

化学螺栓试验

-- 化学螺栓试验

一、化学粘着锚栓及特点

化学粘着锚栓由不锈钢或镀锌螺杆、药剂管和垫圈及螺母组成，其中化学胶管含有反应树脂、硬化剂、石英粒及塑料管。锚栓安装见图1，其具有以下特点：

1．膨胀安装可适用于对间距和边距较小的情况。

2．在潮湿环境下使用。

3．安装方便、有较高的承载力。

4．不对基材产生膨胀力。

二、化学粘着锚栓的力学试验

在工程实践中，为了了解化学粘着锚栓的实际承载能力，选取幕墙施工常用规格化学粘着锚栓，委托国家建筑工程质量监督检验中心进行拉拔、抗剪、受焊接热影响后轴向拉力试验，委托德国Braunschweig的IBMB测试中心进行锚栓药剂耐火性能试验。

1．试验条件

1.1 试件：喜利得（HILTI）化学粘着锚栓（HVA），包括药剂管（HVU）φ12×110、锚杆（HAS）M12×160、砼试件1.7×1.7×0.3m3，砼等级C30。

1.2 试验仪器、设备：荷载传感器、数字荷载表、锚固件试验设备等。

1.3 试验依据：承重型建筑连接锚栓检验细则BETC-3015A、美国ASTM E488-90中有关规定、HILTI公司技术手册。

2．拉拔试验

-- 2.2 结论：锚杆受力符合其机械性能，破坏形式为被拉断，化学药剂无破坏。

3．抗剪试验

3.2 结论：锚杆受力符合其机械性能，破坏形式为被剪断，化学药剂无破坏。

4．受焊接热影响后的化学粘着锚栓轴向拉力试验

4.1 试验目的

化学粘着锚栓在固定钢板后，因要在钢板上焊接连接构件，而焊接时会产生大量热量，本试验是为了测试锚栓在受到焊接热量后的轴向锚固性能是否受到不良影响。

4.2 试验方法

按要求进行锚栓安装，固化后装上10㎜厚钢板，对锚栓根部与钢板进行塞焊，在钢板自然冷却后，用锚固件测试仪对锚栓进行轴向拉力试验。

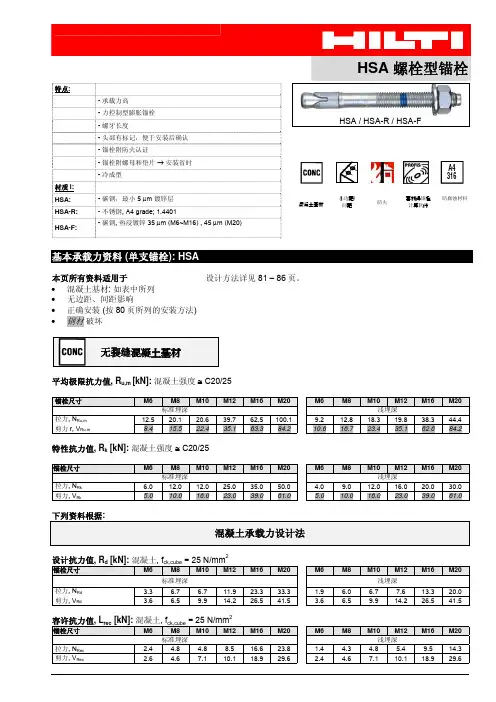

机械式锚栓-HSA螺栓型锚栓

HSA 螺栓型锚栓

特点:

- 承载力高

- 力控制型膨胀锚栓

- 螺牙长度

- 头部有标记，便于安装后确认

- 锚栓附防火认证

- 锚栓附螺母和垫片 → 安装省时

- 冷成型

材质l:

HSA: - 碳钢，最小 5 μm 镀锌层

HSA-R: - 不锈钢, A4 grade; 1.4401

HSA-F: - 碳钢, 热浸镀锌 35 μm (M6~M16) , 45 μm (M20)

基本承载力资料 (单支锚栓): HSA

本页所有资料适用于设计方法详见 81 – 86页。

• 混凝土基材: 如表中所列

• 无边距、间距影响

• 正确安装 (按80页所列的安装方法)

• 钢材破坏

平均极限抗力值, Ru,m [kN]: 混凝土强度 ≅ C20/25 锚栓尺寸 M6 M8 M10M12M16M20M6 M8 M10 M12 M16M20标准埋深浅埋深拉力, NRu,m 12.5 20.1 20.639.762.5100.19.2 12.8 18.3 19.8 38.344.4 剪力r, VRu,m 8.4 15.5 22.435.163.384.210.616.7 23.4 35.1 62.684.2 特性抗力值, Rk [kN]: 混凝土强度 ≅ C20/25 锚栓尺寸 M6 M8 M10M12M16M20M6 M8 M10 M12 M16M20标准埋深浅埋深拉力, NRk 6.0 12.0 12.025.035.050.04.0 9.0 12.0 16.0 20.030.0 剪力, VRk 5.0 10.0 16.023.039.061.05.0 10.0 16.0 23.0 39.061.0 下列资料根据:

混凝土承载力设计法

设计抗力值, Rd [kN]: 混凝土, fck,cube = 25 N/mm2

锚栓尺寸 M6 M8 M10M12M16M20M6 M8 M10 M12 M16M20标准埋深浅埋深拉力, NRd 3.3 6.7 6.7 11.923.333.31.9 6.0 6.7 7.6 13.320.0 剪力, VRd 3.6 6.5 9.9 14.226.541.53.6 6.5 9.9 14.2 26.541.5 容许抗力值, Lrec [kN]: 混凝土, fck,cube = 25 N/mm2
