当前位置：文档之家 › 双壳微纳胶囊的制备及热湿性能的试验研究

双壳微纳胶囊的制备及热湿性能的试验研究

  • 格式：pdf
  • 大小：912.15 KB
  • 文档页数：5

第１８卷第３期　２０１５年６月　建筑材料学报　

ＪＯＵＲＮＡＬ　ＯＦ　ＢＵＩＬＤＩＮＧ　ＭＡＴＥＲＩＡＬＳ　Ｖｏ１．１８．ＮＯ．３　Ｊｕｎ．，２０１５　

文章编号：１ＯＯ７—９６２９（２Ｏ１５）Ｏ３—０４２８－０５　

双壳微纳胶囊的制备及热湿性能的试验研究　

尚建丽，　董莉　

（西安建筑科技大学材料与矿资学院，陕西西安７１００５５）　

摘要：以相变材料十八烷（ＯＤＥ）为芯材，以壳聚糖（ＣＴＳ）接枝甲基丙烯酸甲酯（ＭＭＡ）构成外壳，　

以引发剂作用下苯乙烯（Ｓｔ）在外壳内生成的聚合物构成内壳，形成双壳微纳胶囊．采用差示扫描量　

热试验和等温吸、放湿试验分别测试双壳微纳胶囊的储热性能和吸、放湿性能；采用扫描电子显微　

镜、激光粒度分析仪和红外光谱仪对双壳微纳胶囊形貌、粒径以及微观结构进行分析．结果表明：　

双壳微纳胶囊具有较好的储热性能和调湿性能．双壳微纳胶囊颗粒形貌完整度好，胶囊粒径在微　

纳米范围．双壳微纳胶囊组分中含有外壳接枝成分壳聚糖和甲基丙烯酸甲酯．　

关键词：相变材料；双壳微纳胶囊；细乳液界面聚合法；壳聚糖；吸、放湿性能　

中图分类号：ＴＢ３４　文献标志码：Ａ　ｄｏｉ：１０．３９６９／］．ｉｓｓｎ．１００７—９６２９．２０１５．０３．０１２　

Ｐｒｅｐａｒａｔｉｏｎ　ｏｆ　Ｄｏｕｂｌｅ。－Ｓｈｅｌｌ　Ｍｉｃｒｏｎａｎｏ。。ｃａｐｓｕｌｅ　ａｎｄ　

Ｉｔｓ　Ｔｈｅｒｍａｌ　ａｎｄ　Ｍｏｉｓｔｕｒｅ　Ｐｅｒｆｏｒｍａｎｃｅ　

ｓＨＡＮＧ　Ｊｉａｎｌｉ　Ｄ０ＮＧ　Ｌｉ　

（Ｃｏｌｌｅｇｅ　ｏｆ　Ｍａｔｅｒｉａｌｓ　８Ｌ　Ｍｉｎｅｒａｌ　Ｒｅｓｏｕｒｃｅｓ，Ｘｉ’ａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ａｒｃｈｉｔｅｃｔｕｒｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｘｉ’ａｎ　７１００５５，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｂｙ　ｕｓｉｎｇ　ｔｈｅ　ｐｈａｓｅ　ｃｈａｎｇｅ　ｍａｔｅｒｉａｌ　ｏｃｔａｄｅｃｙｌ（ＯＤＥ）ａｓ　ｔｈｅ　ｃｏｒｅ　ｍａｔｅｒｉａｌ，ｃｈｉｔｏｓａｎ（ＣＴＳ）ｇｒａｆｔｅｄ　

ｍｅｔｈｙｌ　ｍｅｔｈａｃｒｙｌａｔｅ（ＭＭＡ）ａｓ　ｔｈｅ　ｏｕｔｅｒ　ｓｈｅｌｌ，ｐｏｌｙｍｅｒ　ｓｙｎｔｈｅｓｉｚｅｄ　ｂｙ　ｓｔｙｒｅｎｅ（Ｓｔ）ｕｎｄｅｒ　ｔｈｅ　ｅｆｆｅｃｔ　ｏｆ　ｉｎｉ－　

ｔｉａｔｏｒ　ａｓ　ｔｈｅ　ｉｎｓｉｄｅ　ｓｈｅｌｌ，ｔｈｅ　ｄｏｕｂｌｅ－ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ—ｃａｐｓｕｌｅ　ｗａｓ　ｆｏｒｍｅｄ．Ｔｈｅ　ｐｒｏｐｅｒｔｉｅｓ　Ｏｆ　ｈｅａｔ　ｓｔｏｒａｇｅ　

ａｎｄ　ｍｏｉｓｔｕｒｅ　ａｂｓｏｒｐｔｉｏｎ　ａｎｄ　ｄｅｓｏｒｐｔｉｏｎ　ｏｆ　ｔｈｅ　ｄｏｕｂｌｅ——ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ－＊ｃａｐｓｕｌｅ　ｗｅｒｅ　ｉｎｖｅｓｔｉｇａｔｅｄ　ｖｉａ　ｄｉｆｆｅｒ－－　

ｅｎｔｉａｌ　ｓｃａｎｎｉｎｇ　ｃａｌｏｒｉｍｅｔｒｙ　ａｎｄ　ｉｓｏｔｈｅｒｍａｌ　ｍｏｉｓｔｕｒｅ　ａｂｓｏｒｐｔｉｏｎ—ｄｅｓｏｒｐｔｉｏｎ　ｔｅｓｔｓ．Ｔｈｅ　ｍｏｒｐｈｏｌｏｇｙ，ｐａｒｔｉｃｌｅ　

ｓｉｚｅ　ａｎｄ　ｍｉｃｒｏｃｏｓｍｉｃ　ｓｔｒｕｃｔｕｒｅ　ｏｆ　ｔｈｅ　ｄｏｕｂｌｅ——ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ。‘ｃａｐｓｕｌｅ　ｗｅｒｅ　ｃｈａｒａｃｔｅｒｉｚｅｄ　ｂｙ　ｓｃａｎｎｉｎｇ　ｅｌｅｃ——　

ｔｒｏｎ　ｍｉｃｒｏｓｃｏｐｙ（ＳＥＭ），ｌａｓｅｒ　ｐａｒｔｉｃｌｅ　ｓｉｚｅ　ａｎａｌｙｚｅｒ，ｉｎｆｒａｒｅｄ　ｍｉｃｒｏｓｃｏｐｙ，ｒｅｓｐｅｃｔｉｖｅｌｙ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　

ｔｈａｔ　ｔｈｅ　ｄｏｕｂｌｅ—ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ—ｃａｐｓｕｌｅ　ｈａｓ　ａ　ｇｏｏｄ　ｈｅａｔ　ｓｔｏｒａｇｅ　ａｎｄ　ｈｕｍｉｄｉｔｙ—ｃｏｎｔｒｏｌｌｅｄ　ｐｅｒｆｏｒｍａｎｃｅ．Ｔｈｅ　

ｄｏｕｂｌｅ—ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ～ｃａｐｓｕｌｅ　ｐａｒｔｉｃｌｅｓ　ａｒｅ　ｍｏｒｐｈｏｌｏｇｉｃａｌｌｙ　ｗｅｌｌ　ｆｏｒｍｅｄ，ｐａｒｔｉｃｌｅ　ｓｉｚｅｓ　ｏｆ　ｔｈｅ　ｃａｐｓｕｌｅ　ａｒｅ　

ｗｉｔｈｉｎ　ｍｉｃｒｏｎａｎｏ　ｓｃａｌｅ．Ｔｈｅｒｅ　ａｒｅ　ｔｈｅ　ｇｒａｆｔｅｄ　ｃｏｍｐｏｎｅｎｔｓ　ｗｈｉｃｈ　ｉＳ　ｃｈｉｔｏｓａｎ　ａｎｄ　ｍｅｔｈｙｌ　ｍｅｔｈａｃｒｙｌａｔｅ　

（ＭＭＡ）ｉｎ　ｄｏｕｂｌｅ—ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ—ｃａｐｓｕｌｅ．　

Ｋｅｙ　ｗｏｒｄｓ：ｐｈａｓｅ　ｃｈａｎｇｅ　ｍａｔｅｒｉａｌ；ｄｏｕｂｌｅ—ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ—ｃａｐｓｕｌｅ；ｍｉｎｉｅｍｕｌｓｉｏｎ　ｉｎｔｅｒｆａｃｉａｌ　ｐｏｌｙｍｅｒｉｚａ—　

ｔｉｏｎ；ｃｈｉｔｏｓａｎ；ｍｏｉｓｔｕｒｅ　ａｂｓｏｒｐｔｉｏｎ　ａｎｄ　ｄｅｓｏｒｐｔｉｏｎ　ｐｅｒｆｏｒｍａｎｃｅ　

固一液相变材料作为一种可以通过相态转变来　

自动存储和释放能量的材料受到了人们广泛关注．　

但是，固一液相变材料发生相变时，存在泄漏、体积膨　

胀、体积不稳定以及传热性能差等缺陷　，为此人　

们将相变材料胶囊化．当胶囊粒径为微米或纳米级　时，不仅可以增加胶囊的比表面积以及传热面积，而　

且还可提高胶囊的储、放热速率，从而扩展了相变材　

料的应用范围哪．近年来，许多学者对相变材料微胶　

囊的储热性能开展了大量研究　引，然而对其在进行　

热量传递的同时又具有吸、放湿作用的研究却很　

收稿１３期：２０１３～１ｌ一０８｝修订１３期；２０１４—０２—１０　

基金项目：国家自然科学基金面上项目（５１１７２１７６）；陕西省科技统筹创新工程计划项目（２０１３ＫＴＣＬ０３—１７）　

第一作者：尚建丽（１９５７一），女，河南滑县人，西安建筑科技大学教授，博士生导师，博士．Ｅ－ｍａｉｌ：ｓｈａｎｇｊｉａｎｌｉ

＠ｘａｕａｔ．ｅｄｕ．ａｎ　第３期　尚建丽，等：双壳微纳胶囊的制备及热湿性能的试验研究　４２９　

少［６］．本文从节能建筑对居住舒适性要求出发，考虑　

人体对室内温、湿度的生理要求，采用具有吸、放湿　

特性的高分子材料和具有储热性能的相变材料制备　

双壳微纳胶囊，然后对双壳微纳胶囊的储热性能和　

吸、放湿性能进行试验研究，以为传统建筑墙体材料　

多功能化提供可靠依据．　

１　试验　

１．１主要原料　

十八烷（Ｃ　。Ｈ。　）：分析纯，天津市光复精细化工　

研究所；苯乙烯（Ｓｔ）：分析纯，天津市福晨化学试剂　

厂；甲基丙烯酸甲酯（ＭＭＡ）：分析纯，天津市科密　

欧化学试剂有限公司；壳聚糖：水溶性，脱乙酰度　

≥８５　，上海贸易有限公司；二乙烯基苯（交联剂）：　

分析纯，纯度（质量分数）８０％，成都格雷西亚化学技　

术有限公司；十六烷（Ｃ　Ｈ。　）：分析纯，天津市福晨　

化学试剂厂；十二烷基硫酸钠（ＳＤＳ，乳化剂）：分析　

纯，天津市福晨化学试剂厂；偶氮二异丁腈（ＡＩＢＮ，　

引发剂）：化学纯，上海山浦化工有限公司；四乙烯五　

胺（ＴＥＰＡ）：分析纯，天津市科密欧化学试剂开发中　

心；水：去离子水．　

１．２双壳微纳胶囊的制备　

采用细乳液界面聚合法［　］制备壳核比（质量比）　

为１：１的双壳微纳胶囊：在ｉ００．０　ｇ去离子水中掺　

入３　９／６（质量分数）乳化剂（ＳＤＳ），然后将其倒入烧瓶　

中，搅拌１０　ｒａｉｎ得到水相液．将由５．０　ｇ苯乙烯、　

４．０　ｇ甲基丙烯酸甲酯、０．５　ｇ十六烷、５．０　ｇ十八烷、　

０．２　ｇ偶氮二异丁腈及少量二乙烯基苯混合组成的　

油相液加入到水相液中，然后在４Ｏ℃的水浴中以　

５００　ｒ／ｒａｉｎ搅拌速度搅拌５　ｒａｉｎ，使之预乳化．将预乳　化液用超声波分散５　ｒａｉｎ，使其成为均匀相细乳液．　

将细乳液移到装有回流冷凝管、机械搅拌棒及温度　

计的５００　ｍＬ四口烧瓶中，然后在５０Ｏ　ｒ／ｒａｉｎ的搅拌　

速度下由滴液漏斗缓慢滴加适量的含１　（质量分　

数）乙酸的壳聚糖水溶液和四乙烯五胺，滴加完毕后　

在４Ｏ℃下反应４　ｈ，然后升温至８０℃，继续反应４　

ｈ，得到胶囊乳液．将胶囊乳液进行减压抽滤，得到　

滤饼．将滤饼用１００　ｍＬ浓度为２５　０Ａ（质量分数）的　

乙醇溶液洗涤一次，再用热水洗涤２次．将洗涤后　

的滤饼真空干燥，即得到双壳微纳胶囊粉末样品．　

为了更好地进行对比分析，本文采用细乳液聚　

合法同时制备了单壳微纳胶囊，即在水相液和油相　

液混合均匀成为细乳液后，将细乳液移入５００　ｍＬ　

的四口烧瓶中，然后直接在８Ｏ℃恒温水浴中反应　

８　ｈ．反应完毕后自然冷却至室温，即得到胶囊乳液．　

将胶囊乳液用含２　（质量分数）氯化钙的乙醇溶液　

破乳，然后进行减压抽滤，得到滤饼．将滤饼用５０　９／６　

（质量分数）的乙醇溶液洗涤３次，再用蒸馏水洗涤　

３次，最后在４Ｏ℃烘箱中干燥，即得到单壳微纳胶　

囊粉末样品．　

２性能测试及分析　

２．１双壳微纳胶囊的储热性能　

采用ＤＳＣ　ＱｌＯＯＯＶ９．ｏ型热分析仪（Ｎ２气氛，测　

温范围－－２０￣６０℃，升温和降温速率均为１０℃／ｒａｉｎ）　

对双壳微纳胶囊的储热性能进行分析．为了更好地　

显示双壳微纳胶囊试样的储热性能特点，选取了单　

壳微纳胶囊、胶囊芯材（十八烷，相变材料）作为对比　

试样．各试样的ＤＳＣ曲线见图１．　

Ｔｅｍｐｅｒａｔｕｒｅ／＇Ｃ　Ｔｅｍｐｅｒａｔｕｒｅ／￣　

（ａ）Ｄｏｕｂｌｅ－ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ－ｃａｐｓｕｌｅ　【ｂ）Ｓｉｎｇｌｅ－ｓｈｅｌｌ　ｍｉｃｒｏｎａｎｏ－ｃａｐｓｕｌｅ　

图１各试样的ＤＳＣ曲线　Ｆｉｇ．１　ＤＳＣ　ｃｕｒｖｅｓ　ｏｆ　ｄｉｆｆｅｒｅｎｔ　ｓａｍｐｌｅｓ　

由图１可以看出：（１）３个试样的熔化峰基本相　

似，说明无论是单壳还是双壳的包覆对胶囊芯材十八　

烷的储热性质没有影响；（２）双壳微纳胶囊相变温度　

（３０．０１℃）和相变潜热（６７．７７　Ｊ／ｇ）略高于单壳微纳　喜　

专　

雹　

Ｔｅｍｐｅｒａｔｕｒｅ／＇Ｃ　

（ｃ）Ｏｃｔａｄｅｃｙｌ　ｃｏｒｅ　

胶囊相变温度（２７．２０℃）和相变潜热（５７．２９　Ｊ／ｇ），说　

明其具有较好的储热性能．　

双壳微纳胶囊中的外壳虽然没有过多地影响微　

纳胶囊芯材的储热性能，但亲水性的外壳在受热融

合集下载

热致变色微胶囊的制备及其应用

热致变色微胶囊的制备及其应用

热致变色微胶囊的制备及其应用

热致变色材料是一种能够通过温度变化而改变颜色的材料，具有广泛的应用前景。其中，热致变色微胶囊是一种新型的热致变色材料，具有较小的尺寸和较高的稳定性，逐渐成为研究热致变色材料的热点之一。

热致变色微胶囊的制备方法多种多样，其中一种常用的方法是通过油包水的乳液聚合法。首先，在水相中加入表面活性剂，形成乳液。然后，在油相中加入单体和交联剂，并加入起始剂，形成反应体系。接下来，将水相和油相混合，进行乳液聚合反应。在反应过程中，单体会聚合成为聚合物，并形成微胶囊结构。最后，通过分离和洗涤，得到热致变色微胶囊。

热致变色微胶囊具有许多应用领域。首先，它在智能材料领域有着广泛的应用。热致变色微胶囊可以根据温度的变化而改变颜色，可以用于温度感应器、温度控制器等智能设备中，实现温度的监测和控制。其次，热致变色微胶囊在生物医学领域也有着重要的应用。热致变色微胶囊可以作为药物的载体，通过温度变化释放药物，实现对疾病的治疗。此外，热致变色微胶囊还可以应用于纺织品、涂料等领域，实现颜色的变化和功能的增强。

虽然热致变色微胶囊在许多领域有着广泛的应用前景，但是目前仍存在一些挑战和问题。首先，热致变色微胶囊的制备方法较为复杂，需要控制反应条件和材料比例，提高制备效率和产率。其次，热致变色微胶囊的稳定性需要进一步提高，以满足长期应用的需求。此外，热致变色微胶囊的应用范围还有待拓展，需要进一步研究和开发新的应用领域。

总之，热致变色微胶囊是一种具有广泛应用前景的新型材料。通过油包水的乳液聚合法可以制备热致变色微胶囊，其应用领域包括智能材料、生物医学等领域。然而，热致变色微胶囊的制备方法仍需改进，稳定性需要提高，应用范围还有待拓展。未来，随着研究的不断深入，相信热致变色微胶囊的应用前景会更加广阔。

微胶囊的制备与应用

微胶囊的制备与应用

《胶体与表面化学》课程期末论文

论文题目：微胶囊的制备与应用

班级：08材料科学与工程专业

姓名: 李崴

学号： 20080403B013

课程老师： 张萍

完成日期：2011年6月27日

微胶囊的制备与应用

李崴20080403B013

海南大学材料与化工学院材料科学与工程专业，海南海口（570228）

摘要: 综述了微胶囊的制备及其应用。重点介绍了化学法(原位聚合法、界面聚合法等)、物理化学法(复合凝聚法、复相乳液法等)、物理法(喷雾干燥法、溶剂蒸发法、静电喷雾法等)等制备微胶囊的常用方法及研究进展，分析了微胶囊的应用研究现状，并对微胶囊技术发展前景进行了展望。

关键词: 微胶囊，制备，应用，展望

0引言

微胶囊技术是利用成膜材料包覆具有分散性的固体物质、液滴或气体而形成微粒的一种技术。通常包覆膜是致密的由天然或合成高分子材料制成，称为壁材（囊壁）；被包覆的物质称为芯材（囊芯）。囊芯可以是固体、液体或气体，含固体的微胶囊形状一般与固体相同，含液体或气体的微胶囊的形状一般为球形，大小一般在2~200μm范围内。囊壁的厚度一般在0.15~150μm，0.15μm以下囊壁也可生产。微胶囊由于具有独特的功能特性，已应用到医药、农业、计算机、化学品、食品加工、化妆品等工业中，并具有很好的发展前景。随着科技的发展，许多科研工作者把对微胶囊的研究目光投向纳米微胶囊[1]。

应用微胶囊技术的目的主要有3点：1）改变液体的分散状态，降低其挥发性，克服液体与周围介质材料的热力学不兼容性；2）芯材与周围介质之间或芯材颗粒之间的绝缘；3）采用扩散或者壳体破坏的方法延缓被包裹物质向介质的释放。采用微胶囊技术制得的产品有良好的功能性质和贮存稳定性，使用方便，可以解决传统工艺所不能解决的许多问题。

1制备与研究

微胶囊的制备技术涉及到物理和胶体化学、高分子化学及物理化学、材料化学、分散和干燥技术等学科领域。通常根据性质、囊壁形成的机制和成囊的条件分为物理法、物理化学法、化学法等3大类，其中以凝聚法、界面聚合法、原位聚合法应用最为广泛。 1.1 化学法制备微胶囊

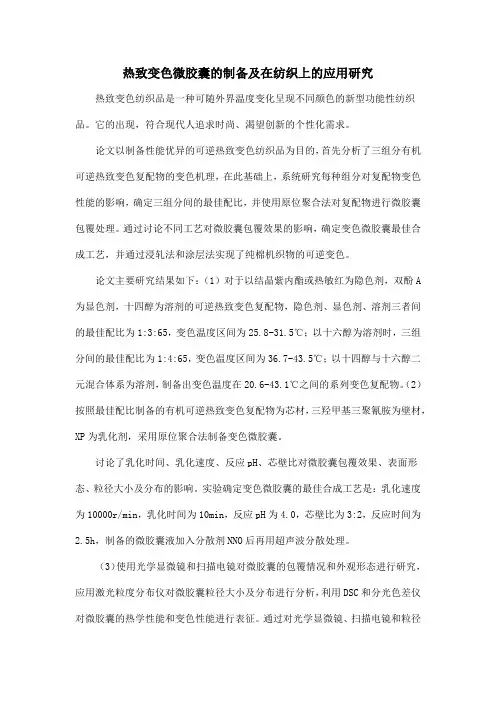

热致变色微胶囊的制备及在纺织上的应用研究

热致变色微胶囊的制备及在纺织上的应用研究

热致变色微胶囊的制备及在纺织上的应用研究

热致变色纺织品是一种可随外界温度变化呈现不同颜色的新型功能性纺织品。它的出现，符合现代人追求时尚、渴望创新的个性化需求。

论文以制备性能优异的可逆热致变色纺织品为目的，首先分析了三组分有机可逆热致变色复配物的变色机理，在此基础上，系统研究每种组分对复配物变色性能的影响，确定三组分间的最佳配比，并使用原位聚合法对复配物进行微胶囊包覆处理。通过讨论不同工艺对微胶囊包覆效果的影响，确定变色微胶囊最佳合成工艺，并通过浸轧法和涂层法实现了纯棉机织物的可逆变色。

论文主要研究结果如下：（1）对于以结晶紫内酯或热敏红为隐色剂，双酚A为显色剂，十四醇为溶剂的可逆热致变色复配物，隐色剂、显色剂、溶剂三者间的最佳配比为1:3:65，变色温度区间为25.8-31.5℃；以十六醇为溶剂时，三组分间的最佳配比为1:4:65，变色温度区间为36.7-43.5℃；以十四醇与十六醇二元混合体系为溶剂，制备出变色温度在20.6-43.1℃之间的系列变色复配物。（2）按照最佳配比制备的有机可逆热致变色复配物为芯材，三羟甲基三聚氰胺为壁材，XP为乳化剂，采用原位聚合法制备变色微胶囊。

讨论了乳化时间、乳化速度、反应pH、芯壁比对微胶囊包覆效果、表面形态、粒径大小及分布的影响。实验确定变色微胶囊的最佳合成工艺是：乳化速度为10000r/min，乳化时间为10min，反应pH为4.0，芯壁比为3:2，反应时间为2.5h，制备的微胶囊液加入分散剂NNO后再用超声波分散处理。

（3）使用光学显微镜和扫描电镜对微胶囊的包覆情况和外观形态进行研究，应用激光粒度分布仪对微胶囊粒径大小及分布进行分析，利用DSC和分光色差仪对微胶囊的热学性能和变色性能进行表征。通过对光学显微镜、扫描电镜和粒径分布图分析，制备的变色微胶囊包覆较好，多为近似圆形，微胶囊表面较为光滑且粒径分布均匀，粒径主要集中在4-11um，平均粒径为8.662um，粒径中间值为8.031um。

高温物理发泡微胶囊的制备及其对发泡性能的影响研究

高温物理发泡微胶囊的制备及其对发泡性能的影响研究

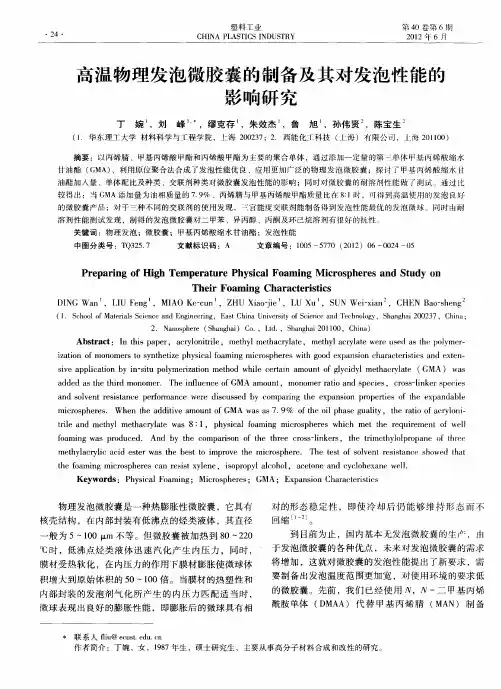

・２４・　塑料工业　ＣＨＩＮＡ　ＰＬＡＳＴＩＣＳ　ＩＮＤＵＳＴＲＹ　第４０巷第６期　２０１２年６月　

高温物理发泡微胶囊的制备及其对发泡性能的　

影响研究　

丁婉　，刘峰　，缪克存　，朱效杰　（１．华东理工大学材料科学与工程学院，上海２００２３７；２．　，鲁旭　，孙伟贤　，陈宝生　西能化工科技（上海）有限公司，上海２０１１００）　

摘要：以丙烯腈、甲基丙烯酸甲酯和丙烯酸甲酯为主要的聚合单体，通过添加一定量的第一单体甲基丙烯酸缩水　甘油酯（ＧＭＡ），利用原位聚合法合成了发泡性能优良、应用更加广泛的物理发泡微胶囊；探讨了甲基丙烯酸缩水甘　油酯加人量、单体配比及种类、交联剂种类对微胶囊发泡性能的影响；同时对微胶囊的耐溶剂性能做ｒ测试。通过比　较得出：当ＧＭＡ添加量为油相质量的７．９％、丙烯腈与甲基丙烯酸甲酯质量比在８：１时，可得到高温使用的发泡良好　的微胶囊产品；对于　种不同的交联剂的使用发现，＿二官能度交联剂能制备得到发泡性能最优的发泡微球。同时由耐　溶剂性能测试发现，制得的发泡微胶囊对二甲苯、异丙醇、丙酮及环己烷溶剂有很好的抗性．．　关键词：物理发泡；微胶囊；甲基丙烯酸缩水甘油酯；发泡性能　中图分类号：ＴＱ３２５．７　文献标识码：Ａ　文章编号：１００５—５７７０（２０１２）０６—００２４—０５　

Ｐｒｅｐａｒｉｎｇ　ｏｆ　Ｈｉｇｈ　Ｔｅｍｐｅｒａｔｕｒｅ　Ｐｈｙｓｉｃａｌ　Ｆｏａｍｉｎｇ　Ｍｉｃｒｏｓｐｈｅｒｅｓ　ａｎｄ　Ｓｔｕｄｙ　ｏｎ　

Ｔｈｅｉｒ　Ｆｏａｍｉｎｇ　Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　

ＤＩＮＧ　Ｗａｎ　，ＬＩＵ　Ｆｅｎｇ　，ＭＩＡＯ　Ｋｅ—ｃｕｎ’，ＺＨＵ　Ｘｉａｏ—ｊｉｅ　，ＬＵ　ｘｕ‘，ＳＵＮ　Ｗｅｉ—ｘｉａｎ　，ＣＨＥＮ　Ｂａｏ－ｓｈｅｎｇ　

（１．Ｓｃｈｏｏｌ　ｏｆ　Ｍａｔｅｒｉａｌｓ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｅａｓｔ　Ｃｈｉｎａ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｓｈａｎｇｈａｉ　２００２３７，Ｃｈｉｎａ；　２．Ｎａｎｏｓｐｈｅｒｅ（Ｓｈａｎｇｈａｉ）Ｃｏ．，Ｌｔｄ．，Ｓｈａｎｇｈａｉ　２０１１００，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ａｃｒｙｌｏｎｉｔｒｉｌｅ，ｍｅｔｈｙｌ　ｍｅｔｈａｃｒｙｌａｔｅ，ｍｅｔｈｙｌ　ａｃｒｙｌａｔｅ　ｗｅｒｅ　ｕｓｅｄ　ａｓ　ｔｈｅ　ｐｏｌｙｍｅｒ—
