KV高压电缆型号

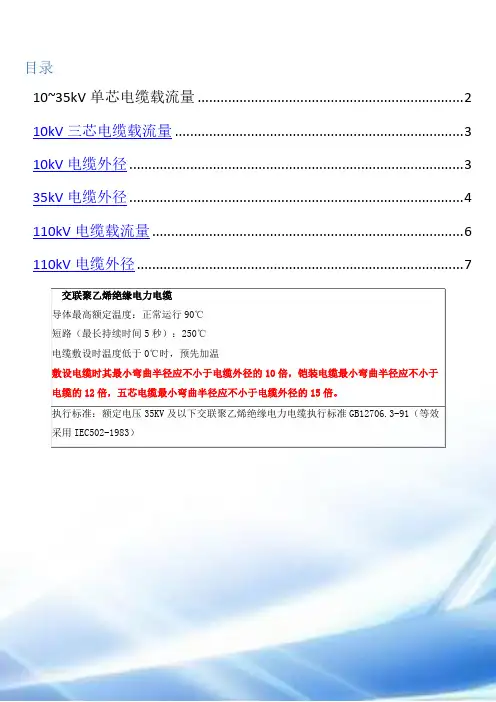

目录

10~35kV单芯电缆载流量 ...................................................................... 2

10kV三芯电缆载流量 ............................................................................ 3

10kV电缆外径 ........................................................................................ 3

35kV电缆外径 ........................................................................................ 4

110kV电缆载流量 .................................................................................. 6

110kV电缆外径 ...................................................................................... 7

交联聚乙烯绝缘电力电缆

导体最高额定温度：正常运行90℃

短路（最长持续时间5秒）：250℃

电缆敷设时温度低于0℃时，预先加温

敷设电缆时其最小弯曲半径应不小于电缆外径的10倍，铠装电缆最小弯曲半径应不小于电缆的12倍，五芯电缆最小弯曲半径应不小于电缆外径的15倍。

执行标准：额定电压35KV及以下交联聚乙烯绝缘电力电缆执行标准GB12706.3-91（等效采用IEC502-1983）

10~35kV单芯电缆载流量

3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)

高压电缆载流量表 1 / 11 !-

1~6KV 聚氯乙烯绝缘电力电缆载流量

1. 0.6/1kv,vv 及 vlv 型聚氯乙烯绝缘及护套电缆长久连续负荷同意载流量

1~3 芯长久连续负荷同意载流量 /A

标称截面 在空气中 在地下

1 芯 2 芯 3 芯 1 芯 2 芯 3 芯 2

/mm 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯

1.5 24 20 17 34 27 22

2.5 32 25 28 21 23 18 46 35 35 28 30 23

4 45 34 36 29 31 24 61 47 47 36 39 31

6 56 43 47 36 39 31 75 58 58 45 49 38

10 80 61 66 51 56 43 105 81 80 62 68 52

16 106 83 89 69 76 59 138 106 105 82 89 69

25 143 111 117 91 102 78 180 138 133 104 107 83

35 175 133 143 111 122 94 218 169 164 127 131 101

50 223 170 180 138 154 122 265 196 201 159 159 123

70 265 207 217 170 191 148 310 239 244 186 195 150

95 329 254 233 180 369 283 231 178

120 382 297 270 207 416 323 262 201

150 445 339 313 244 474 364 300 231

185 519 392 360 281 530 408 337 262

240 609 472 429 334 617 474 390 301 高压电缆载流量表 2 / 11 !-

常用电线电缆型号、名称、执行标准、使用说明知识大全

常用电线电缆型号、名称、执行标准、使用说明知识大全

一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）

辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。

VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。

VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套

宝泉电厂500kV电缆技术说明书及参数

500kV系统主要由地下GIS设备、两回500kV干式电缆、地面GIS设备三部分组成。其中地下4台机组和4台主变压器分别接成4组发电电动机-主变压器单元，每两组发电电动机-主变压器单元组成联合单元接线，在主变压器500kV高压侧通过GIS联合成一回进线，并分别以一回500kV电缆接至500kV地面GIS。地面GIS目前采用三角形接线方式（远期500kV GIS采用内桥接线以两回出线接入获嘉变），通过一回500kV出线接入获嘉变电站。

500kV XLPE（交联聚乙烯）干式电缆主要由SF6终端、电缆护层、保护器、绝缘法兰保护器、接地回流线等组成，该干式电缆两端均与GIS连接。500kV XLPE（交联聚乙烯）干式电缆监视装置有金属护层接地监视装置和电缆温度DTS监视装置。

1、500 kV XLPE电缆规范

生 产 厂 家 日本 JPS-Osaka

型 号 CAZV/XLPE

额定输送容量 720MVA

额 定 电 压 500kV

最高运行电压 550kV

额 定 频 率 50HZ

额定持续电流 873A

最高运行温度 90℃

电缆最大电流/持续时间 1205A/连续运行

最大短路电流时温度/持续时间 250℃/5S

单相短路电流/持续时间 40kA/2S

通过额定电流时导体温度 67℃

损 耗 70．2kW/km

介损tgδ值 5*10-4

绝缘 主 绝 缘 额定雷电冲击耐受电压（热状态）：1675kV（峰值） 水平 额定操作冲击耐受电压（热状态）：1240kV（峰值）

外 护 层 额定1min工频耐受电压：24kV（有效值）

额定雷电冲击耐受电压：72.5kV

绝缘法兰保护器 形 式 ZnO

额定电压 28kV

通 流 容 量

16kJ

回流

导线 材料及截面 铜/400mm2

额定电压 1.0kV

额定工作电流 0.4kA
