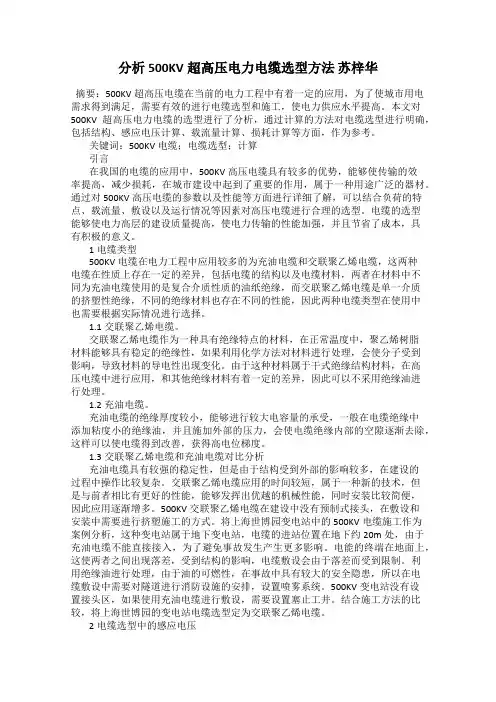

分析500KV超高压电力电缆选型方法苏梓华摘要：500KV超高压电缆在当前的电力工程中有着一定的应用，为了使城市用电需求得到满足，需要有效的进行电缆选型和施工，使电力供应水平提高。
本文对500KV超高压电力电缆的选型进行了分析，通过计算的方法对电缆选型进行明确，包括结构、感应电压计算、载流量计算、损耗计算等方面，作为参考。
关键词：500KV电缆；电缆选型；计算引言在我国的电缆的应用中，500KV高压电缆具有较多的优势，能够使传输的效率提高，减少损耗，在城市建设中起到了重要的作用，属于一种用途广泛的器材。
通过对500KV高压电缆的参数以及性能等方面进行详细了解，可以结合负荷的特点、载流量、敷设以及运行情况等因素对高压电缆进行合理的选型。
电缆的选型能够使电力高层的建设质量提高，使电力传输的性能加强，并且节省了成本，具有积极的意义。
1电缆类型500KV电缆在电力工程中应用较多的为充油电缆和交联聚乙烯电缆，这两种电缆在性质上存在一定的差异，包括电缆的结构以及电缆材料，两者在材料中不同为充油电缆使用的是复合介质性质的油纸绝缘，而交联聚乙烯电缆是单一介质的挤塑性绝缘，不同的绝缘材料也存在不同的性能，因此两种电缆类型在使用中也需要根据实际情况进行选择。
1.1交联聚乙烯电缆。
交联聚乙烯电缆作为一种具有绝缘特点的材料，在正常温度中，聚乙烯树脂材料能够具有稳定的绝缘性，如果利用化学方法对材料进行处理，会使分子受到影响，导致材料的导电性出现变化。
由于这种材料属于干式绝缘结构材料，在高压电缆中进行应用，和其他绝缘材料有着一定的差异，因此可以不采用绝缘油进行处理。
1.2充油电缆。
充油电缆的绝缘厚度较小，能够进行较大电容量的承受，一般在电缆绝缘中添加粘度小的绝缘油，并且施加外部的压力，会使电缆绝缘内部的空隙逐渐去除，这样可以使电缆得到改善，获得高电位梯度。
1.3交联聚乙烯电缆和充油电缆对比分析充油电缆具有较强的稳定性，但是由于结构受到外部的影响较多，在建设的过程中操作比较复杂。
500KV超高压电力电缆选型方法探析摘要：人们生活水平的提高，用电需求的不断增多，促进了我国电力产业的不断发展。
500KV高压电缆在我国已经得到广泛应用，相比架空线路高压电缆具有传输性能好、损耗小、速度快的优点，已经成为现代城市不可或缺、用途十分广泛的电工器材。
只有对其结构参数、技术性能、用途特点等问题有清楚的了解，才能根据负荷性质、载流量、敷设方式、环境条件、运行状况、性价比等因素恰如其分地选定电缆的型号和规格，才能确保电力工程设计的合理性、安全性和经济性。
本文就500KV超高压电力电缆选型方法展开探讨。
关键词：500KV电缆；电缆选型；载流量；感应电压引言超高压电缆是我国电网中最为重要的一项内容，电网运行过程中，如果电缆存在安全隐患，会影响国家电网在实际运行过程中的安全性，并且会导致供电发生中断，这会对企业生产，以及人们的正常生活造成不良影响。
1高压输电电缆设计的主要内容（1）考虑电缆设备的可行性。
电缆设计这项工作具有很强的技术性，同时还可能会引发突发事件，为了防止这类事情出现，要认真做好电缆敷设前的思想准备，同时不断自学，加强个人专业化程度提升。
设计环节，注重理论知识与实践内容的了解，注重对电缆设计环节安全隐患的分析，强化风险预控，最大限度防止突发事件发生。
认真准备相应的文件资料，科学制定电气设备的管理制度，提倡评价制度的有效运用，对电缆线路规划方案的可行性进行科学分析，以此保障输电线路高效的运作，促进电缆线路安全运行。
（2）设计方案完善。
在电缆设计的初期，根据实际情况对设计图纸进行认真审核，有效调整施工方案，明确个人在电缆线路设计中的具体任务，提高个人综合能力。
考虑环境因素，分析个人能力对整体工作的影响，提前做好地质勘测，运用专用设备提高勘测能力，了解人员能力、资金成本、设备规格等对电缆线路设计质量的影响，严格检测电缆敷设质量，将电缆敷设问题发生率降到最低。
根据线路分配情况，考虑输电线路的路径，选择合适的运行路径，利用长度合适的电缆促进线路的安全运行，加强输电线路的火灾、地震等防控，这是电缆线路设计中的主要内容。
变压器是电力系统中一个十分重要的电力设备,其在工作时都有最大允许工作温度,因此,有必要定期检查变压器外壳的温度和电源终端及线圈的温度情况,防止工作时温度高于最大允许工作温度,避免损坏线圈绝缘性能,对人员安全造成威胁以及发生停机等故障。
使用红外测温技术进行检测,能够将存在于变压器中的安全隐患以及热缺陷及时的检测出来,尽早采取预防措施,从而促使变压器检查质量的提高,避免发生重大事故。
5结语综上所述,电力设备运行维护中红外测温技术的应用意义重大,一方面可以促使电力设备检测工作效率和检测结果准确性的提高;另一方面可以避免停电检修带来的不利影响,保障电网运行的持续性和可靠性。
相信在未来的电力设备检测中,红外测温技术的应用将会越来越广泛和深入。
参考文献[1]艾棣.探讨红外测温诊断技术在500kV 变电运行中的实践思路[J].中国新技术新产品,2014,18.[2]胡红光.电力设备红外诊断技术与应用[M].中国电力出版社,2012,8.[3]崔红淼,梁波援提高远红外测温技术对电力设备故障判断的准确度.电工电气,2010,2.收稿日期：2017-9-16作者简介：张文煜(1988-),男,江西赣州人,中级工程师,硕士,研究方向为电力系统自动化。
500kV 交流超高压大截面电缆分段长度的选择文丽（广州电力设计院有限公司，广东广州510610）【摘要】高压电缆运行过程中，电缆附件的故障率远高于电缆本体，如何在电缆线路总长确定的情况下尽量减少接头数量成为提高电缆线路供电可靠性的一项重要措施。
本文以隧道内敷设2500mm 2的500kV 交联聚乙烯绝缘皱纹铝护套电缆为例，从高压电缆生产、运输、施工及运行电缆安全等方面考虑，通过对影响电缆分段长度的因素进行分析，选择合理的电缆分段长度，为类似工程提供参考。
【关键词】500kV ；电缆；分段；影响因素；隧道；敷设【中图分类号】TM247【文献标识码】A【文章编号】2095-2066（2017）35-0092-02项目厂家一厂家二电缆盘外径 4.5m 4.5m 电缆盘内径 2.6m 2.6m 电缆盘宽 2.9m 3.3m 可缠绕电缆长度660m 700m 电缆盘重量2000kg 3700kg 总重30800kg37700kg表1电缆盘及电缆长度尧重量1引言随着城市建设范围不断扩大,城市用电负荷增长迅速,为满足城市中心区大容量集中性用电负荷的需求,500kV 超高压电缆输电网络已成为城市电网建设的主要发展方向。
摘要随着社会经济的发展和用电需求的不断增长，城市输电系统正在逐步从架空线路向电力电缆方向发展，电力电缆正逐步向更高电压等级、更大传输容量发展，500kV超高压电力电缆的应用将逐渐扩大。
但目前国内对超高压电缆及附件的开发能力、长距离500kV电缆的设计、施工和运行等问题的研究还比较薄弱，相应的技术很难跟上发展的速度，500kV超高压电力电缆的设计、选材和生产也面临着重重问题，超高压电力电缆的设计研发经迫在眉睫。
本文简述了500kV电缆的研究背景及意义，介绍了国内外的发展现状并着重了解了日本的发展过程。
给出了500kV单芯电力电缆的典型结构，对充油电缆和XLPE电缆进行了对比，给出了生产XLPE聚乙烯料应满足的性能需求及挤包的相关问题。
概述了超高压电缆的屏蔽层缓冲层的意义，对金属护套的选择和生产工艺进行了详细介绍，叙述了超高压电缆外护层的性能要求和阻水的意义等相关问题，简要介绍了载流量的计算。
最后，通过对XLPE电缆和充油电缆的对比可以知道XLPE电缆优势明显，必然成为EHV发展的主要趋势。
本文对500kV XLPE的选材结构等进行了较为全面的介绍，希望可以为500kV XLPE电缆的设计和生产提供一些帮助。
关键词500kV；XLPE绝缘；超高压；电力电缆---TheodoreAbstractWith the development of social economy and the growing demand for electricity, city transmission system develops gradually from overhead line to the power cable, power cable gradually come to have the higher voltage, larger transmission capacity, the application of 500kV ultra-high voltage power cables gradually expand. But at present the design of domestic EHV cables and accessories capacity, construction and operation of research is still relatively weak, the corresponding technical is difficult to keep up with the speed of development. The design of ultra-high voltage power cable material and production is faced with many problems, The design and research of ultra-high voltage power cable are at the imminent.This paper describes the research background and significance of500kV cable, introducing the development status at home and abroad and focusing on the understanding level of the process in Japan. We also compare the typical structure of the 500kV single core cables, the oil-filled cable and XLPE cables, the performance demand for the production of XLPE polyethylene material and describe the needs which meet the related problems. We overview the significance of the shielding layer of buffer layer of EHV cable and the selection and production process of metal sheath in detail, as well as the problems related to performance requirements of protective layer of EHV cable and the significance of water resistance, we also briefly introduces the calculating of the load flow.Finally we can know the advantages of XLPE cable by comparing with oil-filled cable. And we believe that it will be the trend for EHV development. In this paper we introduce the material selection and structure in details, hoping that it can provide some help for design and production of XLPE cable.Key words 500kV；XLPE insulation cable；EHV；Power cable目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题背景 (1)1.2 国内外研究动态 (2)1.2.1 国内500kV XLPE绝缘电力电缆及其附件发展状况 (3)1.2.2 日本500kV XLPE绝缘电力电缆发展状况 (7)1.3 本文主要研究内容 (10)第2章500kV超高压电力电缆 (11)2.1 500kV超高压电力电缆 (11)2.2 500kV XLPE绝缘电力电缆的结构 (15)2.3 超高压电力电缆各部分结构及选材 (16)2.3.1 超高压电缆导体的选择 (16)2.3.2 超高压电缆导体的结构 (18)2.3.3 超高压电缆的绝缘层 (22)2.3.4 超高压电缆的屏蔽层 (26)2.3.5 超高压电缆的缓冲层 (27)2.3.6 超高压电缆的金属护套挤出工艺 (29)2.3.7 超高压电缆的护层 (34)2.3.8 超高压电缆的阻水 (36)2.4 本章小结 (40)第3章电缆的电气参数计算 (41)3.1 电缆载流量计算的必要性 (41)3.2 载流量计算的基本原理 (42)3.3 稳态载流量的计算原理 (43)3.3.1 电缆的几种敷设方式 (45)3.3.2 导体线芯焦耳损耗 (46)3.3.3 绝缘介质损耗 (47)3.3.4 金属护套损耗 (48)3.3.5 电缆的热阻计算 (49)3.3.6 稳态载流量计算流程 (50)3.4 本章小结 (51)结论 (52)致谢 (53)参考文献 (54)附录 (58)第1章绪论1.1课题背景目前，城市电力负荷需求越来越大，电压等级越来越高，为适应都市化负荷密集、城市容貌、网络复杂等状况，从技术和经济考虑，用电缆作引出线己经成为城市供电线路最佳选择。
电线电缆产品主要分为五大类：1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构等；采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
一、裸电线及裸导体制品分类按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。

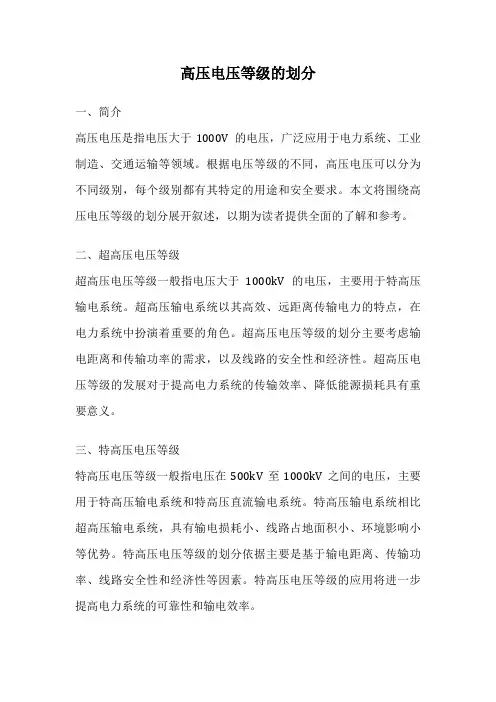

高压电压等级的划分一、简介高压电压是指电压大于1000V的电压，广泛应用于电力系统、工业制造、交通运输等领域。
根据电压等级的不同，高压电压可以分为不同级别，每个级别都有其特定的用途和安全要求。
本文将围绕高压电压等级的划分展开叙述，以期为读者提供全面的了解和参考。
二、超高压电压等级超高压电压等级一般指电压大于1000kV的电压，主要用于特高压输电系统。
超高压输电系统以其高效、远距离传输电力的特点，在电力系统中扮演着重要的角色。
超高压电压等级的划分主要考虑输电距离和传输功率的需求，以及线路的安全性和经济性。
超高压电压等级的发展对于提高电力系统的传输效率、降低能源损耗具有重要意义。
三、特高压电压等级特高压电压等级一般指电压在500kV至1000kV之间的电压，主要用于特高压输电系统和特高压直流输电系统。
特高压输电系统相比超高压输电系统，具有输电损耗小、线路占地面积小、环境影响小等优势。
特高压电压等级的划分依据主要是基于输电距离、传输功率、线路安全性和经济性等因素。
特高压电压等级的应用将进一步提高电力系统的可靠性和输电效率。
四、高压电压等级高压电压等级一般指电压在110kV至500kV之间的电压，主要用于电力系统中的高压输电和变电站。
高压输电系统在电力系统中起到电能传输和分配的作用，是电网的重要组成部分。
高压电压等级的划分主要与电力系统的输电距离、传输功率、电力负荷等因素有关。
高压电压等级的应用能够提高电力的传输效率、降低线路损耗，并满足不同区域的用电需求。
五、中压电压等级中压电压等级一般指电压在10kV至110kV之间的电压，主要用于城市配电和工业用电。
中压电压等级的划分主要考虑电力负荷和配电需求，以及输电线路的安全性和经济性。
中压电压等级的应用方便了城市和工业区域的用电，提高了电力供应的可靠性和稳定性。
六、低压电压等级低压电压等级一般指电压在1000V以下的电压，主要用于家庭、商业和轻工业用电。
低压电压等级的划分主要考虑用电负荷和配电需求，以及电力安全和用户需求。

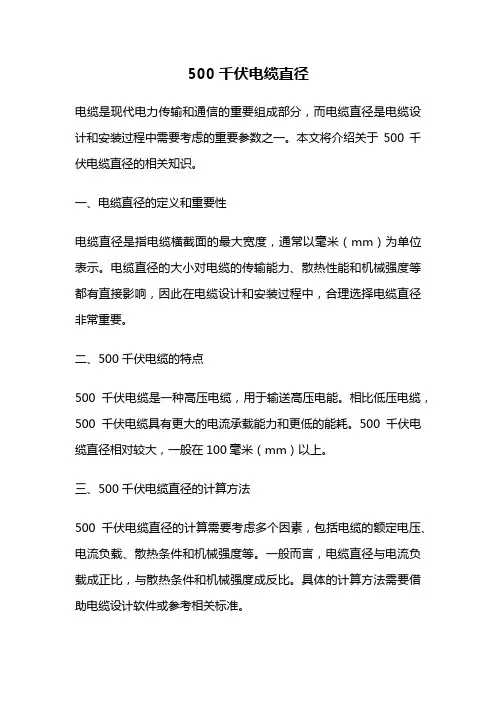

500千伏电缆直径电缆是现代电力传输和通信的重要组成部分，而电缆直径是电缆设计和安装过程中需要考虑的重要参数之一。
本文将介绍关于500千伏电缆直径的相关知识。
一、电缆直径的定义和重要性电缆直径是指电缆横截面的最大宽度，通常以毫米（mm）为单位表示。
电缆直径的大小对电缆的传输能力、散热性能和机械强度等都有直接影响，因此在电缆设计和安装过程中，合理选择电缆直径非常重要。
二、500千伏电缆的特点500千伏电缆是一种高压电缆，用于输送高压电能。
相比低压电缆，500千伏电缆具有更大的电流承载能力和更低的能耗。
500千伏电缆直径相对较大，一般在100毫米（mm）以上。
三、500千伏电缆直径的计算方法500千伏电缆直径的计算需要考虑多个因素，包括电缆的额定电压、电流负载、散热条件和机械强度等。
一般而言，电缆直径与电流负载成正比，与散热条件和机械强度成反比。
具体的计算方法需要借助电缆设计软件或参考相关标准。
四、500千伏电缆直径的影响因素500千伏电缆直径的大小受多个因素的影响。
首先是电流负载，电流负载越大，电缆直径越大。
其次是散热条件，散热条件越好，电缆直径越小。
最后是机械强度，机械强度要求越高，电缆直径越大。
五、500千伏电缆直径的选择原则在实际应用中，选择合适的500千伏电缆直径需要考虑多个原则。
首先是满足电流负载要求，确保电缆能够稳定传输电能。
其次是满足散热条件要求，避免电缆过热。
最后是满足机械强度要求，确保电缆能够承受外部应力。
六、500千伏电缆直径的实际应用500千伏电缆直径的实际应用需要根据具体情况选择。
在输送长距离高压电能的场景中，一般会选择较大直径的电缆，以满足电流负载和散热要求。
而在较短距离的场景中，可以选择较小直径的电缆，以减少成本和占用空间。
七、总结500千伏电缆直径是电缆设计和安装过程中需要考虑的重要参数。
合理选择电缆直径可以提高电缆的传输能力和安全性。
在实际应用中，需要根据电流负载、散热条件和机械强度等因素进行选择。
500kV输电线路的特点分析吉鹏飞发表时间：2017-12-01T09:55:30.537Z 来源：《电力设备》2017年第22期作者：吉鹏飞[导读] 摘要：500kV输电线路是电力系统中的一部分，它的输送力与安全度需与相对应的发电工程结合考虑再进行作业，还要在设计施工及运行过程中做到质量保证，才能使其工作安全有效率地完成。
（国网河北省电力公司检修分公司河北省石家庄市 050000）摘要：500kV输电线路是电力系统中的一部分，它的输送力与安全度需与相对应的发电工程结合考虑再进行作业，还要在设计施工及运行过程中做到质量保证，才能使其工作安全有效率地完成。
文章阐述了500kV输电线路及其结构特点进行了相关性论述。
关键词：500kV输电线路；特点；结构引言500kV输电线路属于高压输电线路，它在电力系统中承担着输送和分配电能的重要任务，在保证电力系统的正常运行方面起着重要的作用。
500kV输电线路作为电力系统中的一个重要的组成部分，其施工的优良与否直接影响到整个供电网络的正常运行，因此对500kV输电线路特点进行分析研究有助于确保施工质量，提高施工效率，从而保证整个电力网络安全有效的运行。
1 500kV线路特点1.1输电容量大220kV输电线路其输送容量一般输送容量在500～1000MW之间，美国500kV输电线路经济输送容量在500～1000MW之间，美国500kV输电线路输送容量在500～1000MW之间，美国500kV输电线路经济输送功率为950MW。
日本由于国土小，500kV输电线路其最大输送功率达5000MW。
由于输送功率大，每相采用单根300mm2或400mm2钢芯铝绞线，已无法满足载流量的要求，必须采用由三根或四根导线组成三分裂或四分裂导线，作为每相载体。
采用多分裂导线，其分裂导线根数越多，线路自然功率越大，这对长距离输电线路提高其系统的稳定性是有利的。
1.2供电可靠性高输送功率大，便要求供电可靠性高，否则由于线路本身的故障或其它外来原因而中断送电，势必严重影响一大片区的工农业生产和人民的正常生活。
500kV超高压输电线路重冰区导线选型及分裂数选择研究摘要：对于重覆冰区输电线路而言，覆冰厚度对铁塔各个部件所承受的荷载有着重要的影响，合理选择导线型号与分裂数对本工程造价与工程本质安全有着重要影响。
本文通过对多种导线组合方案进行电气性能、机械性能、经济性进行比较，推荐500kV超高压输电线路在重覆冰区，采用双分裂大截面导线具有更好的经济性。
关键词：重冰区；大截面导线；500kV超高压输电线路。
1.前言四川丰富的风电水电资源，带来电力外送的强烈需求，而水电站、风电场的选址一般都位于山区，且需要穿越重覆冰地段[1]。
重覆冰区线路由于导、地线覆冰厚度的增加，使得铁塔等线路各个部件所承受的荷载较轻冰区线路成倍地增长，在导、地线脱冰跳跃时，导地线的大幅跳跃，如考虑不周，会引起导、地线之间或导线之间混线而引起闪络；不均匀覆冰、不均匀脱冰引起的导、地线张力差，也将使得铁塔承受较大的弯矩和扭矩。
近年来，随着导线制造技术的成熟，900mm2、1000mm2等大截面导线在工程中成功应用，1250mm2、1520mm2等大截面导线也已研制，重覆冰区采用大截面导线的条件日趋成熟，有必要开展重覆冰区线路减少分裂根数的导线方案研究及应用。
2．导线型号初选从经济性考虑，为减少输电损耗，提高经济效益，考虑2×JL1/G2A-1250/100钢芯铝绞线、2×JL1/G2A-1000/80钢芯铝绞线、2×JNRLH60X/G1A-800/100钢芯耐热铝合金成型绞线。
和3×JL/G1A-800/55钢芯铝绞线四种导线作为初选导线和普通4分裂4×JL/G1A-500/45进行比较。
3．导线电气性能比较（1）载流量比较按电压500kV、功率因素0.9、环境气温25℃、钢芯铝绞线导线允许线温80℃，耐热铝合金成型绞线取150℃，风速0.5m/s、W＝1kW/m2的计算条件，对5种导线方案允许载流量进行计算，根据计算结果，2×JL1/G2A-1000/80钢芯铝绞线最大输送容量最小、2×JL1/G2A-1250/100钢芯铝绞线其次，3×JL/G1A-800/55钢芯铝绞线最大。
华东电网500kV线路、开关保护介绍一、基本概念1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除故障的保护。
2、后备保护：当主保护或开关拒动时，用以切除故障的保护。
分近后备和远后备。
近后备：故障元件自身的后备保护动作切除故障。
（失灵保护）远后备：相邻元件的保护动作切除故障。
3、辅助保护：补充主保护和后备保护性能，或当主保护和后备保护退出时用以切除故障的保护。
（短线保护、开关临时过流保护）二、3/2接线的特点（针对保护）1、一条出线对应两个开关线路保护CT采用和电流有重合闸优先问题中间开关同时和两条出线（主变）有关联2、线路比母线重要（母线采用单相PT、线路采用三相）线路保护所需电压无需进行电压切换3、母差故障不能直接发信跳对侧开关，必须检测到有开关失灵才发远跳使对侧相应开关跳闸4、有出线闸刀的接线需配置短线保护。
三、500kV线路、开关保护配置1、对线路保护的总体要求a. 保护范围内任何故障保护能正确动作，具体故障类型：简单故障：单相接地、两相短路、两相接地、三相短路振荡过程中故障非全相运行时故障转换性故障重合于（后）故障金属性故障带较大过渡电阻故障（300Ω）b. 全线速动保护（与通道配合）要求0.1s内切除故障，出口故障或电网薄弱处尽可能更快；c. 出口故障，应能正确动作；d. 振荡时保护不能误动；e. 重负荷、长线路短路电流与负荷水平很接近，保护既要能躲过最大负荷，又要能在经较大过渡电阻接地故障时正确动作；f. 超高压长线路故障时暂态过程长，尤其直流分量影响较大，保护应正确动作。
（TPY）2、保护具体配置*a. 主保护双重化目前华东电网主保护的配置情况：分相电流差动ABB : REL561 RED670GE : L90AREV A : LFCB102 P544 P546NARI : RCS-931D(M)南自: PSL 603高频距离ABB : REL521 REL531GE : DLP ALPSAREV A : LFZP111 LFZR111 P443SEL : SEL-321 SEL-421三菱：MDF南自: PSL 602NARI : RCS-902DASEA：RAZFE方向高频NARI : RCS-901D LFP-901D*b. 阶段式后备距离双重化（包括三段式相间距离和三段式接地距离）*c. 反时限方向零流双重化(高阻接地、灵敏度高、延时较长) 灵敏度很高，启动电流定值≤300A（一次值）；动作时间较长 t≥1秒。
500千伏超高压电缆类别简介
500千伏充油电缆，500千伏聚丙烯薄膜木纤维复合纸绝缘充油电缆、500千伏交联聚乙烯电缆以及550千伏充油电缆
1、500千伏充油电缆
500千伏充油电缆迄今已有70多年运行历史，是世界上公认的绝缘性能优良、运行可靠的高压及超高压电缆。
但由于介质损耗系数较大，故其在超高压下传输大容量电能就受到其他型式电缆的挑战。
70年代起500千伏充油电缆已在国外水电站安装运行。
中国从1964年开始，66千伏、110千伏、220千伏及330千伏充油电缆已按适用的电压等级相继在各电厂、水电站及城市电网中运行。
500千伏充油电缆亦已在东北电网锦州至辽阳线路上运行。
目前中国沈阳电缆厂、上海电缆厂均已掌握500千伏充油电缆制造技术。
红旗电缆厂已具备制造500千伏及更高电压级充油电缆的生产线。
中国生产的500千伏充油电缆的工作油压为0.4～0.8兆帕。
当敷设落差为130米时，下端电缆油压达1.6～2.0兆帕。
电缆金属可以采用铅套或皱纹铝套。
铅套充油电缆需要有非磁性金属带径向及纵向加固。
皱纹铝套充油电缆不需金属带加固，可以满足电站对500千伏电缆敷设高差130米的要求。
对500千伏充油电缆进行了系列设计及载流量计算。
500千伏充油电缆导体最高温度为85℃。
对500千伏充油电缆进行了系列设计及载流量计算,500千伏充油电缆常用截面范围800～2500平方毫米。
2、500千伏交联（XLPE）电缆
XLPE电缆介质损耗较低，传输容量较大，适合于高落差敷设，可以实现无油化。
500千伏皱纹铝套XLPE 电缆已于1998年首先在日本今市电站与下乡电站安装运行[1]。
与XLPE电缆同时投入运行的还有插入全封闭组合电器电缆终端。
但500千伏XLPE电缆连接接头至今未完成开发研制及实用化。
对于XLPE电缆，特别对于超高压XLPE电缆的长期运行可靠性是世界各国十分关注的问题。
日本500千伏XLPE电缆的运行经验，对于500千伏系统中采用500千伏XLPE电缆起到了积极的推动作用。
为根本隔绝潮气、水分从电缆护套进入绝缘，以防止引起水树，500千伏XLPE电缆必须采用金属套。
电站要求电缆敷设落差达130米，由于铅套强度较低，不宜采用铅套XLPE电缆。
皱纹不锈钢套具有较大的电阻，当金属有较高的短路电流通流要求时，皱纹不锈钢套下尚需有附加载流导体。
因此，对于电站用高落差500千伏XLPE电缆应考虑采用皱纹铝套结构。
500千伏XLPE电缆导体最高温度为90℃。
同样对500千伏XLPE电缆进行系统设计与载流量计算，截面范围为800～2500平方毫米。
3、500千伏聚丙烯薄膜木纤维复合纸绝缘充油电缆（以下称为PPLP电缆）
经过几十年对低损耗系数包带材料的探索与开发研究，聚丙烯薄膜木纤维复合纸（PPLP）已是公认的可以用来制造高压至特高压低损耗充油电缆的绝缘材料。
1988年日本敷设本州到四国间127公里本四连线中采用22回公里的500千伏PPLP电缆，表明500千伏PPLP电缆已达到工业性实际应用阶段。
PPLP电缆损耗系数小，且其最大工作梯度比较高，为17～18千伏/毫米（500千伏充油电缆最大工作梯度为15千伏/毫米）。
500千伏PPLP电缆绝缘厚度较薄，为25毫米（中国500千伏充油电缆绝缘厚度为31毫米）。
PPLP电缆
的金属套和外护层结构与充油电缆相同，其生产装备与充油电缆也基本相同。
可以认为，中国已具备开发与生产500千伏PPLP电缆的基本条件。
对500千伏PPLP电缆进行系列设计与载流量计算。
500千伏PPLP电缆导体最高温度为85℃。
对500千伏PPLP电缆进行系列设计与载流量计算，截面范围为800～2500平方毫米。
