白车身零件设计与精致工艺

普通乘用车白车身防腐设计指导规范

白车身防腐设计是指普通乘用车在制造过程中，为了延长车身使用寿命和提高抗腐蚀性能而采取的一系列措施。下面是普通乘用车白车身防腐设计的指导规范。

一、材料选择

1.1钢材选择：应选择高强度、耐腐蚀性好的钢材，如镀锌钢板、不锈钢板等。

1.2薄板选择：应选择材质均匀、表面质量好、耐腐蚀性好的薄板。

二、涂层设计

2.1防腐底漆：在白车身涂装前，应先进行底漆涂装，以增强涂层的附着力和耐腐蚀性。

2.2腻子层：在底漆干燥后，应进行腻子层处理，以充填车身表面的凹凸不平，提高涂装的平整度。

2.3面漆：应选用耐候性好、耐腐蚀性好的面漆，以保持车身涂层的稳定性和美观性。

三、装配设计

3.1隔离设计：应将易受腐蚀的零部件与车身表面隔离，减少腐蚀的可能性。

3.2悬挂部件：应采用抗腐蚀性能好的材料制造，如不锈钢等。

3.3密封设计：应加强车身密封，防止水分侵入车身内部，造成腐蚀。 四、加工工艺

4.1导电性处理：在车身制造过程中，应进行导电性处理，以保证涂层的附着性和防腐性。

4.2表面处理：在车身制造过程中，应进行表面处理，如除锈、去油等，以减少涂装过程中的污染。

4.3焊接工艺：应采用适当的焊接工艺，以减少热影响区域的腐蚀。

五、质量控制

5.1涂装质量：应加强涂装工艺的控制，确保涂层的质量和厚度。

5.2检测与修复：应进行涂层的定期检测，一旦发现涂层存在问题，应及时进行修复。

六、维护和保养

6.1清洁保养：应定期对车身进行清洁和保养，防止车身表面积存污垢和腐蚀物。

6.2防腐处理：应定期对车身进行防腐处理，在时间和成本允许的情况下，可以进行补漆等措施。

在普通乘用车白车身防腐设计中，以上所述的指导规范可作为参考，但具体的设计和工艺还需根据实际情况和生产工艺来确定。只有通过合理的材料选择、涂层设计、装配设计、加工工艺以及质量控制等方面的综合考虑，才能保证普通乘用车白车身防腐设计的有效性和可靠性，延长车身的使用寿命。

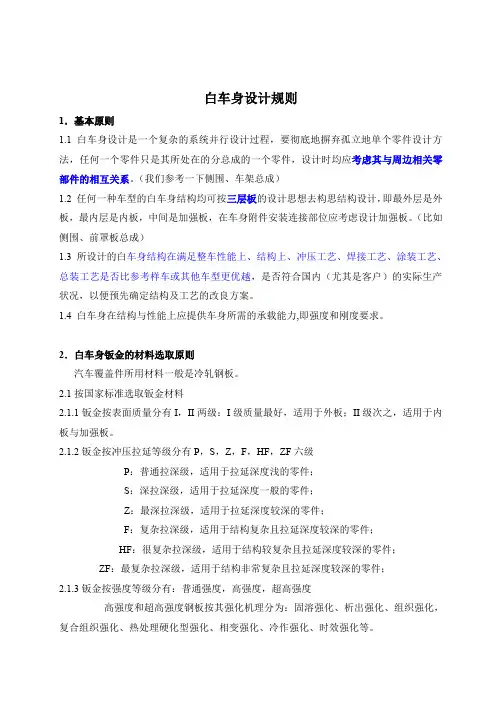

白车身设计规则

1．基本原则

1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。（我们参考一下侧围、车架总成）

1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。（比如侧围、前罩板总成）

1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

2．白车身钣金的材料选取原则

汽车覆盖件所用材料一般是冷轧钢板。

2.1按国家标准选取钣金材料

2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。

2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级

P：普通拉深级，适用于拉延深度浅的零件；

S：深拉深级，适用于拉延深度一般的零件；

Z：最深拉深级，适用于拉延深度较深的零件；

F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；

HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；

ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；

2.1.3钣金按强度等级分有：普通强度，高强度，超高强度

高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。

白车身外覆盖件包边工艺详解

引言

白车身外覆盖件包边工艺是汽车生产过程中的一项重要工艺，通过对车身外覆盖件进行包边处理，可以提高车身外观的美观度和质感，同时还能增强车身结构的稳定性和耐久性。本文将详细介绍白车身外覆盖件包边工艺的原理、流程和应用。

工艺原理

白车身外覆盖件包边工艺主要是通过对车身外覆盖件的边缘进行封闭和强化处理，使其达到更高的结构强度和防腐蚀性能。该工艺的主要原理如下：

1. 封闭边缘：包边工艺通过对车身外覆盖件边缘进行包覆，可以有效地封闭边缘缝隙，避免灰尘、水分和其他杂质进入车身结构内部，从而保护车身结构的完整性。

2. 提高结构强度：包边工艺在车身外覆盖件的边缘增加一层加强材料，可以有效地提高车身结构的强度和刚度，增强车身的整体稳定性。特别是在车辆受到外部冲击时，包边工艺能够减缓冲击力的传递和分散，更好地保护车内乘员的安全。

3. 增强防腐蚀性能：车身外覆盖件容易受到水分、氧气、盐雾等外界环境的侵蚀，导致腐蚀和生锈。包边工艺能够提供一层保护膜，有效地隔绝环境气体和水分的接触，减缓车身外覆盖件的腐蚀速度，延长车身寿命。

工艺流程

白车身外覆盖件包边工艺的具体流程如下：

1. 准备工作：在进行包边工艺之前，需要对车身外覆盖件进行检查和清洁，确保没有明显的缺陷和污垢。

2. 预处理：将车身外覆盖件的边缘进行打磨和清洁处理，以确保后续工艺能够更好地附着和固定。

3. 涂胶：在车身外覆盖件的边缘涂布特定的胶水，胶水可以有效地粘合附着在车身外覆盖件上的包边材料。

4. 包边材料粘贴：将预先剪裁好的包边材料粘贴在涂胶的边缘上，注意要保持包边材料与车身外覆盖件边缘的贴合度和整齐度。

5. 烘干：待包边材料粘贴完成后，放置在特定的烘干室中进行烘干，以确保胶水能够充分固化和粘合。 6. 整理修饰：在烘干后，对已完成的包边进行整理修饰，处理包边材料的余料和边缘的不齐。

7. 质检：对包边工艺完成的车身外覆盖件进行质检，确保包边的质量和效果符合要求。

浅论汽车白车身焊接工艺分析及工装设计

摘要：近年来我国的科学技术和经济水平都得到了蓬勃的发展，在这样的快节奏时代背景之下，我国社会生活当中的各行各业都紧随时代发展趋势不断地进行着与时俱进的创新和变革。汽车制造行业当中的焊接工艺也在这样的快节奏时代洪流当中不断地引入了现代化的科学技术和工艺方法，从而在某种程度上提升了汽车车头的稳定性和安全性，相关的技术管理人员在汽车的焊接工艺以及钣金材料控制工作上，需要严格按照相关的要求和标准来管理，从而全面提升汽车制造行业的加工效果和质量水平。本篇文章将针对这一点作出简要分析以供参考。

关键词：汽车白车身；焊接工艺；工装设计

汽车生产工艺一般可分为冲压、焊装、涂装和总装工艺，其中，焊装质量直接影响着车身的精度和质量，因此对焊装工艺的研究对于汽车生产具有重要意义。这是因为如果汽车白车身的整体焊接出现任何不稳定的变动，都会对整个汽车的工装及后期的投入使用带来极大的安全隐患。因此，相关的技术工作人员一定要将现代化的焊接工艺引入到汽车白车身的焊接加工环节当中，并结合工装设计工作全面提升汽车白车身整体稳定性和安全性，从而全面提升汽车制造行业的加工水平。

1、白车身焊接工艺概述

1.1白车身焊接方法

车身的焊装质量对整个白车身的外观、精度和质量都具有重要的影响作用,因此,白车身的焊装应该引起足够的重视。白车身焊接一般包括了对汽车的侧围、地板、后围、顶盖、总拼等的操作,按焊接方式又可分为电阻焊方式、C02电弧焊方式和激光焊方式。在所有焊接方式中,电阻焊是目前使用得最普遍的,它主要是利用电阻发热的原理,将电阻发热产生的热量用于熔化工件,最后将工件连接起来的一种方法。其中,电阻焊连接方式的常见点焊机械一般有两类:悬架式点焊机与定位式点焊机（固定点焊机）,悬挂式点焊机一般使用于在各分总成和车身总成之间的连接过程中,固定电焊机则应用凸焊螺母及螺柱过程中。

1.2焊接流程

焊装工序以车身焊装顺序计划为主要内容,即首先根据车体数模,分解焊装工序,并明确工位,再确认每个工位及所需要的零部件,最后再进行总成焊接的流程。通过对汽车的构造组成分析可以得出,由于汽车分成若干个分总成,而各分总成中又可由若干个部分构成,各部分中又包括有若干个零部件,所以整个汽车焊接流程可概括为由零件到部件、分总成线和车身总成的流程。在进行焊接工作开展过程中,首先对各部分总成要依次完成相应的焊接,最后再在车身总成线上焊接各部分总成，最终形成车身总成,按照零件到部件、部件到分总成、分总成到总成这样一个逐级向上的焊接顺序焊装而成的。
