02 工作流引擎数据库设计

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

Sybase PowerDesigner

Logical Data Model Report

Model: 04 数据库设计

Report: 数据库设计

Author: Administrator

Version:

Date: 2016/8/3

Summary:

I ER 图

II 简单模型描述

II.1 实体的清单

名称

代码

21 流程定义 WF_WorkFlow

22 环节定义 WF_Activity

23 流转定义 WF_Rule

24 环节角色 WF_ActiRole

26 流程实例 WF_CaseFlow

27 环节实例 WF_CaseActivity

28 流转实例 WF_CaseRule

29 实例任务 WF_CaseTask

29A 任务指派 WF_CaseTaskAssign

29B 流程审批信息 WF_CaseApprove

29C 实例环节角色 WF_CaseActiRole

III 完全模型描述

III.1.1 实体21 流程定义

III.1.1.1 实体21 流程定义的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

流程ID UniqueID Variable characters (50)

ID ID Variable characters (50)

流程名称 NAME Variable characters (50)

描述 Description Variable characters (500)

宽度 Width Variable characters (50)

高度 Height Variable characters (50)

创建日期 CreateDate Date & Time

创建人 CreateUser Variable characters (50)

修改日期 UpdateDate Date & Time

修改人 UpdateUser Variable characters (50)

III.1.2 实体22 环节定义

III.1.2.1 实体22 环节定义的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

流程外键 WF_OID Variable characters (50)

环节定义主键 UniqueID Variable characters (50)

状态 State Variable characters (50)

用户名 UserName Variable characters (50)

环节名称 ActivityName Variable characters (50)

环节类型 Type Variable characters (50)

顺序号 Order Variable characters (50)

X坐标 PositionX Variable characters (50)

Y坐标 PositionY Variable characters (50)

重复方向 RepeatDirection Variable characters (50)

Z标签 ZIndex Variable characters (50)

配置内容 Value Variable characters (1000)

创建日期 CreateDate Date & Time

创建人 CreateUser Variable characters (50)

修改日期 UpdateDate Date & Time

修改人 UpdateUser Variable characters (50)

III.1.3 实体23 流转定义

III.1.3.1 实体23 流转定义的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

流程外键 WF_OID Variable characters (50)

流转主键 UniqueID Variable characters (50)

状态 State Variable characters (50)

方法名 MethodName Variable characters (50)

流转名称 RuleName Variable characters (50)

流转类型 LineType Variable characters (50)

开始环节ID BeginActivityUniqueID Variable characters (50)

结束环节ID EndActivityUniqueID Variable characters (50)

开始点X坐标 BeginPointX Variable characters (50)

开始点Y坐标 BeginPointY Variable characters (50)

结束点X坐标 EndPointX Variable characters (50)

结束点Y坐标 EndPointY Variable characters (50) 中间点1Z坐标 TurnPoint1X Variable characters (50)

中间点1Y坐标 TurnPoint1Y Variable characters (50)

中间点2X坐标 TurnPoint2X Variable characters (50)

中间点2Y坐标 TurnPoint2Y Variable characters (50)

Z标签 ZIndex Variable characters (50)

创建日期 CreateDate Date & Time

创建人 CreateUser Variable characters (50)

修改日期 UpdateDate Date & Time

修改人 UpdateUser Variable characters (50)

III.1.4 实体24 环节角色

III.1.4.1 实体24 环节角色的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

环节定义主键 UniqueID Variable characters (50)

角色外键 Role_OID Variable characters (50)

工作权值 WEIGHT Float

顺序号 OrderBy Number

办理权限 HandleRIght Integer

创建日期 CreateDate Date & Time

创建人 CreateUser Variable characters (50)

修改日期 UpdateDate Date & Time

修改人 UpdateUser Variable characters (50)

III.1.5 实体26 流程实例

III.1.5.1 实体26 流程实例的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

流程外键 WF_OID Variable characters (50)

流程ID UniqueID Variable characters (50)

ID ID Variable characters (50)

业务难度 BusiDiffict Float

流程名称 NAME Variable characters (50)

描述 Description Variable characters (500)

宽度 Width Variable characters (50)

高度 Height Variable characters (50)

完成状态 FinishState Integer 当前主办人 CurrentUser Variable characters (50)

当前流转标签 RuleName Variable characters (100)

创建日期 CreateDate Date & Time

创建人 CreateUser Variable characters (50)

修改日期 UpdateDate Date & Time

修改人 UpdateUser Variable characters (50)

III.1.6 实体27 环节实例

III.1.6.1 实体27 环节实例的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

实例外键 CaseOID Variable characters (50)

环节定义主键 UniqueID Variable characters (50)

状态 State Variable characters (50)

用户名 UserName Variable characters (50)

环节名称 ActivityName Variable characters (50)

环节类型 Type Variable characters (50)

顺序号 Order Variable characters (50)

X坐标 PositionX Variable characters (50)

Y坐标 PositionY Variable characters (50)

重复方向 RepeatDirection Variable characters (50)

Z标签 ZIndex Variable characters (50)

配置内容 Value Variable characters (1000)

创建日期 CreateDate Date & Time

创建人 CreateUser Variable characters (50)

修改日期 UpdateDate Date & Time

修改人 UpdateUser Variable characters (50)

III.1.7 实体28 流转实例

III.1.7.1 实体28 流转实例的属性的清单

名称 代码 数据类型

主键 OID Variable characters (50)

实例外键 CaseOID Variable characters (50)

流转主键 UniqueID Variable characters (50)

状态 State Variable characters (50)

方法名 MethodName Variable characters (50)

合集下载

基于WEB的工作流引擎设计和实现

基于WEB的工作流引擎设计和实现

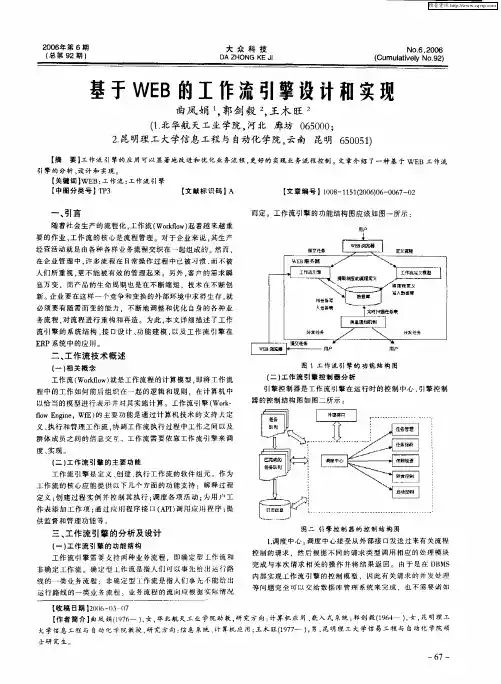

２００６年第６期　（总第９２期）　大众科技　ＤＡ　ＺＨＯＮＧ　ＫＥ　Ｊ　Ｎｏ．６，２００６　（Ｃｕｍｕｌａｔｉｖｅｌｙ　Ｎｏ．９２）　

基于ＷＥ　Ｂ的工作流引擎设计和实现　

曲凤娟　，郭剑毅　，王木旺　（１．北华航天工业学院，河北廊坊０６５０００：　２．昆明理工大学信息工程与自动化学院，云南昆明６５００５１）　【摘　要】工作流引擎的应用可以显著地改进和优化业务流程，更好的实现业务流程控制。文章介绍了一种基于ＷＥＢ工作流　引擎的分析、设计和实现。　【关键词】ＷＥＢ；工作流；工作流引擎　【中图分类号１　ＴＰ３　【文献标识码】Ａ　【文章编号】１００８—１１５１（２００６）０６—００６７—０２　

一、引言　随着社会生产的流程化，工作流（Ｗｏｒｌｄｌｏｗ）起着越来越重　要的作业，工作流的核心是流程管理。对于企业来说，其生产　经营活动就是由各种各样业务流程交织在一起组成的。然而．　在企业管理中．许多流程在日常操作过程中已被习惯．而不被　人们所重视，更不能被有效的管理起来。另外。客户的需求瞬　息万变，而产品的生命周期也是在不断缩短，技术在不断创　新。企业要在这样一个竞争和变换的外部环境中求得生存，就　必须要有随需而变的能力．不断地调整和优化自身的各种业　务流程，对流程进行重构和再造。为此，本文详细描述了工作　流引擎的系统结构、接口设计、功能建模．以及工作流引擎在　ＥｆｕＰ系统中的应用。　二、工作流技术概述　Ｉ一）相关概念　工作流（Ｗｏｒｋｆｌｏｗ）就是工作流程的计算模型，即将工作流　程中的工作如何前后组织住一起的逻辑和规则，在计算机中　以恰当的模型进行表示并对其实施计算。工作流引擎（Ｗｏｒｋ．　ｆｌｏｗ　Ｅｎｇｉｎｅ，ＷｆＥ）的主要功能是通过计算机技术的支持占定　义、执行和管理工作流，协凋工作流执行过程中工作之间以及　群体成员之间的信息交互　工作流需要依靠工作流引擎来调　度、实现。　（二）工作流引擎的主要功能　工作流引擎是定义、创建、执行工作流的软件组元。作为　上作流的核心应能提供以下几个方面的功能支持：解释过程　定义；创建过程实例并控制其执行；调度各项活动；为用户工　作表添加工作项；通过应用程序接口（ＡＰＩ）调用应Ｈｊ程序；提　供监督和管理功能等。　三、工作流引擎的分析及设计　（一）工作流引擎的功能结构　工作流引辇需要支持两种业务流程，即确定犁工作流和　非确定工作流。确定型Ｌ作流是指人们町以事先给出运行路　线的一类业务流程；非确定型工作流是指人们事先不能给出　丘耋行路线的一类业务流程　业务流　的流向廊根据窑际情Ｍ　而定。工作流引擎的功能结构图应该如图一所示　

一种基于关系型数据库的工作流管理系统设计

一种基于关系型数据库的工作流管理系统设计

第２３卷第６期　２００８年１２月　郑州轻工业学院学报（自然科学版）　ＪＯＵＲＮＡＬ　ＯＦ　ＺＨＥＮＧＺＨＯＵ　ＵＮＩＶＥＲＳＩＴＹ　ＯＦ　ＬＩＧＨＴ　ＩＮＤＵＳＴＲＹ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ｝　Ｖ０１．２３　Ｎｏ．６　Ｄｅｃ．２ｏ０８　

文章编号：１００４—１４７８（２００８）０６—００１０—０５　

一种基于关系型数据库的工作流管理系统设计　

段丽，　宋顺林　

（江苏大学计算机学院，江苏镇江２１２０１３）　

摘要：设计了一种基于关系型数据库的工作流管理系统．该系统以工作流引擎为核心，通过接口与外　部流程定义工具、客户应用程序等进行数据交换．该设计使系统资料能以特定的实体形式保存其中，　从而实现与其他系统的集成和再利用．　关键词：工作流管理系统；关系型数据库；数据集成　中图分类号：ＴＰ３１１　文献标志码：Ａ　

Ｄｅｓｉｇｎ　ｏｆ　ａ　ＲＤＢＭＳ－ｂａｓｅｄ　ｗｏｒｋｆｌｏｗ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ　

ＤＵＡＮ　Ｌｉ，　ＳＯＮＧ　Ｓｈｕｎ—ｌｉｎ　（Ｃｏｌｌｅｇｅ　ｏｆＣｏｍｐ．，Ｊｉａｎｇｓｕ　Ｕｎｉｖ．，Ｚｈｅｎｊｉａｎｇ　２１２０１３，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａ　ｋｉｎｄ　ｏｆ　ＲＤＢＭＳ－ｂａｓｅｄ　ｗｏｒｋｆｌｏｗ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ　ｗａｓ　ｄｅｓｉｇｎｅｄ　ｂｙ　ｍｅａｎｓ　ｏｆ　ｔｈｅ　ｃｏｒｅ　ｔｅｃｈ—　ｎｏｌｏｇｙ　ｗｏｒｋｆｌｏｗ　ｅｎｇｉｎｅ．Ｔｈｅ　ｓｙｓｔｅｍ　ｃｏｎｄｕｃｔｓ　ｄａｔａ　ｅｘｃｈａｎｇｅｓ　ｔｈｒｏｕｇｈ　ｉｎｔｅｒｆａｃｅｓ　ｗｉｔｈ　ｏｕｔ　ｓｉ　ｄｅ　ｐｒｏｃｅｓｓ　ｄｅｆｉ・　ｎｉｔｉｏｎ　ｔｏｏｌｓ　ａｎｄ　ｃｕｓｔｏｍｅｒ　ａｐｐｌｉｃａｔｉｏｎｓ．Ｔｈｅ　ｄｅｓｉｇｎｅｄ　ＲＤＢＭＳ　ｃａｎ　ｓａｖｅ　ｔｈｅ　ｓｙｓｔｅｍ　ｉｎｆｏｒｍａｔｉｏｎ　ｉｎ　ｔｈｅ　ｆｏｒｍ　ｏｆ　ａ　ｓｐｅｃｉｆｉｃ　ｅｎｔｉｔｙ　ＳＯ　ａｓ　ｔｏ　ａｃｈｉｅｖｅ　ｉｎｔｅｇｒａｔｉｏｎ　ｗｉｔｈ　ｏｔｈｅｒ　ｓｙｓｔｅｍｓ　ａｎｄ　ｒｅｕｓｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｗｏｒｋｆｌｏｗ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ；ＲＤＢＭＳ；ｄａｔａ　ｉｎｔｅｇｒａｔｉｏｎ　

普元EOS工作流引擎设计原理

普元EOS工作流引擎设计原理

普元EOS工作流引擎设计原理

一、状态机模型的概念

状态机模型（State Machine Model）是一种描述系统行为和状态变化的模型。它由一组状态（State）、一组过渡（Transition）和一组事件（Event）组成。状态表示系统的工作状态，过渡表示状态之间的变化，事件表示触发状态变化的条件或动作。

在状态机模型中，每个状态都有相应的过渡条件和动作，当触发条件满足时，状态将根据过渡条件进行转移，并执行相应的动作。状态机模型可以用于描述复杂的系统行为，包括流程控制、状态监测和事件处理等。

二、普元EOS工作流引擎的设计原理

1.状态定义

在普元EOS工作流引擎中，每个工作流都可以被定义为一个状态图。状态图由一组状态节点和一组过渡节点组成。每个状态节点表示一个工作流状态，可以包含一组子状态节点，形成状态层次结构。

状态节点可以包含多个过渡节点，每个过渡节点定义了触发状态转移的条件和动作。条件可以是一个表达式，用于判断是否满足触发条件。动作可以是一个函数，用于执行状态转移时的操作。

2.事件触发

在普元EOS工作流引擎中，事件用于触发状态转移。事件可以是外部事件，如用户的操作或系统的消息；也可以是内部事件，如定时器的到期或状态节点的完成等。 当一个事件触发时，工作流引擎将根据当前状态和触发条件判断是否需要执行状态转移。如果触发条件满足，则执行相应的动作，并将状态转移到新的状态。

3.状态转移

在普元EOS工作流引擎中，状态转移是指从一个状态节点转移到另一个状态节点的过程。状态转移通过触发事件和满足过渡条件来实现。

当一个事件触发时，工作流引擎将根据当前状态和过渡条件进行判断。如果过渡条件满足，则执行相应的动作，并将状态转移到新的状态。状态转移可以是顺序转移，即从一个状态直接转移到下一个状态；也可以是条件转移，即根据不同的条件选择不同的下一个状态。

三、普元EOS工作流引擎的特点和应用

1.灵活可配置：普元EOS工作流引擎支持状态节点和过渡节点的自定义定义和配置，可以根据实际需求定义不同的状态和转移条件，实现灵活的工作流控制。

一种基于flowable工作流引擎的业务编排方法与流程

一种基于flowable工作流引擎的业务编排方法与流程

一种基于flowable工作流引擎的业务编排方法与流程

业务编排方法与流程是现代企业管理中一个重要的环节。随着信息技术的发展和企业规模的不断扩大，企业需要一个高效的工作流引擎来统一管理和协调各个业务流程。在当前的工作流引擎中，流程的执行是严格按照预定的流程图进行的，导致流程的灵活性和适应性较差。而基于Flowable工作流引擎的业务编排方法与流程能够更好地解决这个问题。本文将以如何利用Flowable工作流引擎实现业务编排方法与流程为主题，分步介绍其基本概念和操作方法。

一、Flowable工作流引擎的基本概念及特点

Flowable工作流引擎是一个开源的、轻量级的、功能丰富的工作流引擎。它基于Java开发，采用可扩展的BPMN 2.0标准，支持多种数据库和云平台，具有高性能、高可用性和高灵活性等特点。Flowable工作流引擎的核心理念是以流程为中心，通过定义和管理流程来实现业务的自动化和规范化。

二、业务编排方法与流程的基本原理

业务编排方法与流程是指通过对业务流程进行编排和设计，将多个相互依赖的任务和业务逻辑有机地组合在一起，形成一个完整的业务流程。业务编排方法与流程能够自动化、规范化地管理和协调企业的各项业务活动，提高工作效率和业务质量。

三、基于Flowable工作流引擎的业务编排方法与流程步骤

1. 定义业务流程：首先，需要明确要编排的业务流程的目标和范围。然后，在Flowable工作流引擎中使用BPMN 2.0标准定义业务流程图，包括各个任务、事件、网关和流程流转等元素。

2. 设计流程变量：流程变量是指在流程执行过程中需要进行传递和操作的数据。在Flowable工作流引擎中，可以通过定义流程变量来传递和处理业务数据。可以根据需要设计和定义流程变量，满足不同的业务要求。

3. 配置流程节点：在Flowable工作流引擎中，每个任务节点都由一个或多个用户任务组成，表示需要执行的具体任务。可以根据业务需要配置不同的任务节点，包括任务名称、执行者、任务表单和任务监听器等。
