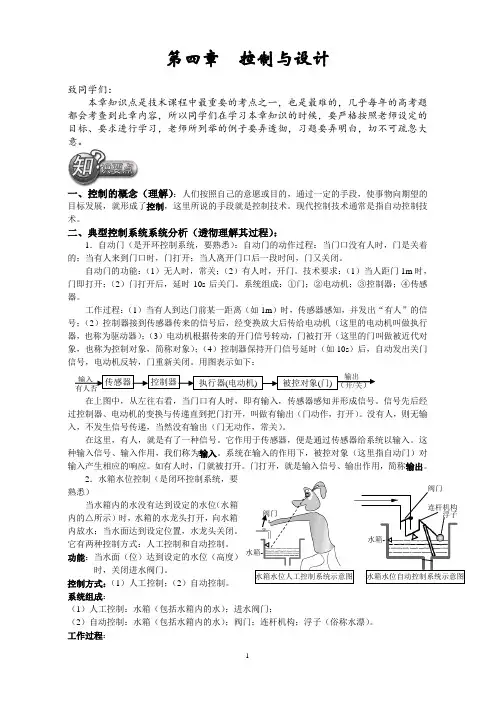

1 第四章 控制与设计
致同学们：
本章知识点是技术课程中最重要的考点之一，也是最难的，几乎每年的高考题都会考查到此章内容，所以同学们在学习本章知识的时候，要严格按照老师设定的目标、要求进行学习，老师所列举的例子要弄透彻，习题要弄明白，切不可疏忽大意。
一、控制的概念（理解）：人们按照自己的意愿或目的，通过一定的手段，使事物向期望的目标发展，就形成了控制，这里所说的手段就是控制技术。现代控制技术通常是指自动控制技术。
二、典型控制系统系统分析（透彻理解其过程）：
1．自动门（是开环控制系统，要熟悉）：自动门的动作过程：当门口没有人时，门是关着的；当有人来到门口时，门打开；当人离开门口后一段时间，门又关闭。
自动门的功能：（1）无人时，常关；（2）有人时，开门。技术要求：（1）当人距门1m时，门即打开；（2）门打开后，延时10s后关门。系统组成：①门；②电动机；③控制器；④传感器。
工作过程：（1）当有人到达门前某一距离（如1m）时，传感器感知，并发出“有人”的信号；（2）控制器接到传感器传来的信号后，经变换放大后传给电动机（这里的电动机叫做执行器，也称为驱动器）；（3）电动机根据传来的开门信号转动，门被打开（这里的门叫做被近代对象，也称为控制对象，简称对象）；（4）控制器保持开门信号延时（如10s）后，自动发出关门信号，电动机反转，门重新关闭。用图表示如下：
在上图中，从左往右看，当门口有人时，即有输入，传感器感知并形成信号。信号先后经过控制器、电动机的变换与传递直到把门打开，叫做有输出（门动作，打开）。没有人，则无输入，不发生信号传递，当然没有输出（门无动作，常关）。
在这里，有人，就是有了一种信号。它作用于传感器，便是通过传感器给系统以输入。这种输入信号、输入作用，我们称为输入。系统在输入的作用下，被控对象（这里指自动门）对输入产生相应的响应。如有人时，门就被打开。门打开，就是输入信号、输出作用，简称输出。
控制与设计
一、考点
（1）了解控制的含义及其在生产和生活中的应用。
（2）通过典型的案例了解手动控制、自动控制，了解简单的开环控制系统和闭环控制系统的基本组成和简单的工作过程。
（3）能识别简单的闭环控制系统的方框图，了解其中的控制器、执行器等环节的作用，了解反馈环节的作用。
（4）了解影响简单控制系统运行的主要干扰因素。
（5）了解简单的被控制对象的基本特性，了解被控量、控制量。
二、知识点
1、控制：人们根据自己的目的，通过一定的手段，使事物沿着某一确定的方向发展就形成了控制。
控制技术的广泛应用，提高了产品质量，降低了生产成本，增长了劳动生产率，使人们从繁重或危险的体力劳动和重复的手工操作中解放出来。
2、手动控制：控制过程是在人的直接 干预和全程干预下进行的。
自动控制：指在无人直接参与的情况下，事物的变化准确地按照期望的方向进行。
3、控制系统的输出量不对系统控制产生任何影响，这种控制称为开环控制系统
系统的输出量返回到输入端并对控制过程产生影响的控制系统是闭环控制系统
4、干扰因素：在控制系统中，除输入量（给定值）以外，引起被控量变化的各种因素成为干扰因素。控制系统中，干扰因素可能有一个，也可能有若干个，有的是人为的，有的是由于环境造成的。
5、在正常工作状态下，其输出与输入之间的关系，输出与干扰之间的关系称为被控对象的基本特性。
被控量：就是输出量；通过控制量来实现对被控量的控制。
三、例题
1、如图所示为某种抽水马桶水箱的结构示意图：浮球和连杆用螺纹连接，通过调节连杆长度来设置给定水位，当水位上升到给定水位时，浮球带动连杆装置关闭进水阀。如果往进水阀方向调节浮球，缩短连杆长度，那么产生的后果是
