德宝一体机故障代码

蓝光一体机故障代码(优选)word资料 代码

说明处理方法

Er2 门联锁故障:电梯运行时门锁回路断开检查门联锁回路及门刀是否有刮碰门轮现象。

Er3 驱动故障

检查驱动故障代码,确定可能的故障原因并按相应

的解决办法处理。

Er4 电梯运行方向与指令方向相反

1.改变输出相序,对调电机V、W 相。

2.将主控板的A、B 相输入脉冲对调或通过参数设

置将其对调。

Er5

开闸故障:系统输出开闸指令后未接到抱

闸监测开关的反馈信号,

1、 Y6 输出后X17(闸继电器反馈0.5S

内未反馈,或X15(闸臂开关反馈2

秒内未反馈。

2、没有Y6 输出,X17 或X15 有效。

1.检查抱闸监测开关及接线。 2.无闸臂反馈开关开关应将闸臂反馈检测使能

(Brake,Feedback设为OFF。

Er6

运行过程中门区输入信号不断开(X9、X10

输入一直有效

检查门区信号回路及感应开关。

Er7

在运行过程中主控板检测到的编码器脉

冲数过少

检查控制器的脉冲编码器连线。

Er9

KDY 故障:输出的KDY 动作指令与反馈结

果不一致:

1、 Y9 输出,X16 在0.4 秒内没有反馈。

2、 Y9 无输出,X16 有效。

检查KDY 输出和反馈回路及KDY 接触器。

Er10 急停回路断开,X13、X29 输入无效。检查急停回路。

Er11

门区丢失故障:电梯运行距离超过楼间 距,但未检测到门区输入信号(X9、X10

运行中某层无效

检查门区信号回路及门区感应开关。

Er12 过上限位(X5 无效检查编码器、上限位相关线路及上限位开关安装。Er13

过下限位(X6 无效检查编码器、下限位相关线路及下限位开关安装。

检查门联锁接触器线圈与触点状态及主控板与之对

应的输入口。

Er27

急停故障,急停接触器触点状态与线圈状

态不一致(X13、X29 输入不一致 检查急停接触器线圈与触点状态及主控板与之对应

佳能MX328一体机错误代码

佳能MX328一体机错误代码

5100错误 墨车超时错误 其实就是墨车卡了

6000错误 进纸部件错误中

5c00错误 废墨清除部件出错中

5700错误 供纸部件出错

5400错误 数据传输逻辑错误

5b00错误 废墨满

5200错误 打印头过热中

6800错误 Eeprom出错

5110错误 墨车移动错误

6a00错误 纸张位移检测部件错误

6b00错误 进纸检测部件故障

6b10错误 进纸检测仪出错

9000错误 Usb数据输入部件电流过载

6c00错误 真空管部件出错6d00错误 动力马达

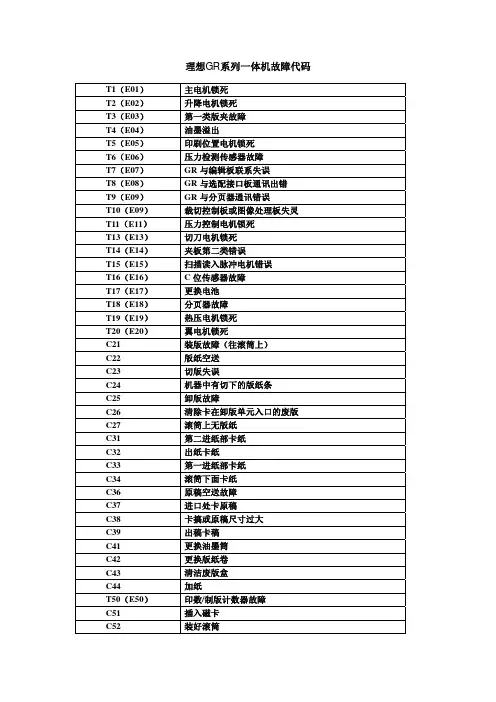

理想GR系列一体机故障代码 T1（E01） 主电机锁死 T2（E02） 升降电机锁死 T3（E03） 第一类版夹故障 T4（E04） 油墨溢出 T5（E05） 印刷位置电机锁死 T6（E06） 压力检测传感器故障 T7（E07） GR与编辑板联系失误 T8（E08） GR与选配接口板通讯出错 T9（E09） GR与分页器通讯错误 T10（E09） 裁切控制板或图像处理板失灵 T11（E11） 压力控制电机锁死 T13（E13） 切刀电机锁死 T14（E14） 夹板第二类错误 T15（E15） 扫描读入脉冲电机错误 T16（E16） C位传感器故障 T17（E17） 更换电池 T18（E18） 分页器故障 T19（E19） 热压电机锁死 T20（E20） 翼电机锁死 C21 装版故障（往滚筒上） C22 版纸空送 C23 切版失误 C24 机器中有切下的版纸条 C25 卸版故障 C26 清除卡在卸版单元入口的废版 C27 滚筒上无版纸 C31 第二进纸部卡纸 C32 出纸卡纸 C33 第一进纸部卡纸 C34 滚筒下面卡纸 C36 原稿空送故障 C37 进口处卡原稿 C38 卡搞或原稿尺寸过大 C39 出稿卡稿 C41 更换油墨筒 C42 更换版纸卷 C43 清洁废版盒 C44 加纸 T50（E50） 印数/制版计数器故障 C51 插入磁卡 C52 装好滚筒 C53 装好油墨筒 C54 把蜡纸插入绿色导片下 C55 关好前门 C56 关好上前盖 C57 装好废版盒 C58 关好版纸装载单元 E59 关好ADF单元 C60 进纸盘紧急停止 C61 滚筒尺寸错误 C62 滚筒型号不对 C63 油墨筒型号不对 理想GR系列一体机测试代码 A传感器/开关测试 用两种响声来说明当前被检测元器件的状态： 检测时为持续0.1秒的响声；未能检测时为持续0.5秒的响声 序号 测试元件 检测状态 02 纸张幅面传感器 检测反射光 03 下限传感器 光路被阻断 04 输纸压力开关 开关被释放 05 载版按键 按键被按下 06 纸传感器 光路被阻断 07 压力检测传感器 光路被阻断 08 位置A传感器 光路被阻断 09 0°角度传感器 检测到磁性 10 180°角度传感器 检测到磁性 11 位置C传感器 光路被阻断 12 进纸盘下降按键 按键被按下 13 版夹安全开关 开关被按下 14 卸版爪传感器 光路被阻断 15 蜡纸位置传感器 检测反射光 16 滚筒初始位置按键 按键被按下 18 滚筒到位开关 开关被按下 19 出纸传感器1 光路被阻断 20 出纸传感器2 光路被阻断 21 扫描台到位开关（上机罩） 开关被按下 22 纵向置中传感器 光路被阻断 23 印版尾传感器 无反射光 24 进纸离合器传感器 光路被阻断 25 进纸检测传感器 光路被阻断 26 翼形板开关1 开关被按下 27 翼形板开关2 开关被按下 28 卸版传感器 光路被阻断 29 装版装置开关 开关被按下 30 前机罩到位开关 金属板吸合 31 热敏打印头初始位置开关 开关被按下 32 热敏打印头压力开关 开关被按下 33 废版盒到位开关 开关被按下 34 自动进稿原稿检测传感器 光路打开 35 原稿对位传感器 光路打开 36 原稿进入传感器 光路打开 37 油墨传感器 检测油墨 38 溢墨传感器 检测油墨 39 主电机互锁开关 开关被按下 40 输纸安全开关 开关被释放 41 进纸盒开关SW1 检测到磁性 42 进纸盒开关SW2 检测到磁性 43 进纸盒开关SW3 检测到磁性 44 进纸盒开关SW4 检测到磁性 45 原稿退出传感器 光路被阻断 46 自动进稿单元开关 开关被按下 47 版纸检测传感器 检测反射光 48 载版传感器 检测反射光 49 扫描装置初始位置传感器 光路被阻断 50 扫描装置自动进稿暗调传感器 光路被阻断 51 台盖传感器 光路被阻断 52 稿台原稿检测传感器 检测反射光 53 压力控制传感器 光路被阻断 54 废版合版纸检测传感器 光路被阻断 55 油墨瓶设定SW1 开关被按下 56 油墨瓶设定SW2 开关被按下 57 油墨瓶设定SW3 开关被按下 58 电池检测信号 装上电池 59 附加电路板检测讯号 装上附加电路板 2、电机/线圈测试 序号 测试项目 序号 测试项目 60 15rpm旋转滚筒 71 卸版线圈及卸版电机 61 30rpm旋转滚筒 72 载版风扇 62 可变速旋转滚筒 73 版夹线圈 64 分离风扇 74 锁定线圈 65 写入脉冲电机CW(载版) 76 拾稿线圈 66 载版脉冲电机 77 热敏电源控制 67 进纸离合器 78 拾稿电机 68 压力线圈 79 图象扫描器二极管亮起 69 吸风电机(风扇) 80 翼形板电机 70 卸版风扇 4、顺序操作测试 序号 测试项目 101 油墨电极 102 升降台上/下操作 103 印刷位置电机正/反转 104 夹板打开/关闭 105 自动送稿器工作 106 保密操作 107 进纸和印刷操作 108 平台读步进电机运转 109 机器磨合运转 110 升降系统磨合运转 111 TPH压力电机 112 切刀电机 113 平台式自动进稿器进稿操作 114 压力控制电机 115 油墨传感器（热敏电阻）检测 116 TPH热敏电阻检测 117 热敏头测试 118 热敏头测试 119 热敏头测试 120 热敏头测试 131 吸风输纸离合器检测

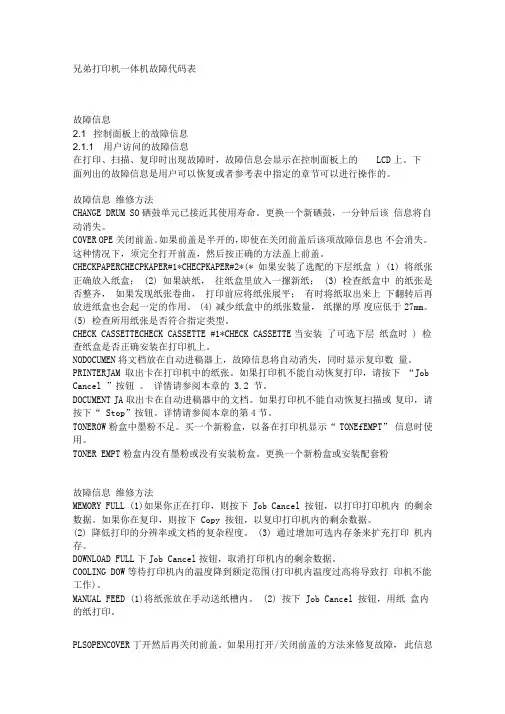

兄弟打印机一体机故障代码表

故障信息

2.1 控制面板上的故障信息

2.1.1 用户访问的故障信息

在打印、扫描、复印时出现故障时，故障信息会显示在控制面板上的 LCD上。下

面列出的故障信息是用户可以恢复或者参考表中指定的章节可以进行操作的。

故障信息 维修方法

CHANGE DRUM SO硒鼓单元已接近其使用寿命。更换一个新硒鼓，一分钟后该 信息将自动消失。

COVER OPE关闭前盖。如果前盖是半开的，即使在关闭前盖后该项故障信息也 不会消失。这种情况下，须完全打开前盖，然后按正确的方法盖上前盖。

CHECKPAPERCHECPKAPER#1*CHECPKAPER#2*(* 如果安装了选配的下层纸盒 ) (1) 将纸张正确放入纸盒； (2) 如果缺纸， 往纸盒里放入一摞新纸； (3) 检查纸盒中 的纸张是否整齐， 如果发现纸张卷曲， 打印前应将纸张展平； 有时将纸取出来上 下翻转后再放进纸盒也会起一定的作用。 (4) 减少纸盒中的纸张数量， 纸摞的厚 度应低于 27mm。

(5) 检查所用纸张是否符合指定类型。

CHECK CASSETTECHECK CASSETTE #1*CHECK CASSETTE当安装 了可选下层 纸盒时 ) 检查纸盒是否正确安装在打印机上。

NODOCUMEN将文档放在自动进稿器上，故障信息将自动消失，同时显示复印数 量。

PRINTERJAM 取出卡在打印机中的纸张。如果打印机不能自动恢复打印，请按下 “Job

Cancel ”按钮 。 详情请参阅本章的 3.2 节。

DOCUMENT JA取出卡在自动进稿器中的文档。如果打印机不能自动恢复扫描或 复印，请按下“ Stop”按钮。详情请参阅本章的第4节。

TONEROW粉盒中墨粉不足。买一个新粉盒，以备在打印机显示“ TONEfEMPT” 信息时使用。

TONER EMPT粉盒内没有墨粉或没有安装粉盒。更换一个新粉盒或安装配套粉
