3、钢管贝雷梁支架制梁法检算书(第十七联)解读

  • 格式：doc
  • 大小：403.00 KB
  • 文档页数：15

中铁22局海沧货运通道（疏港通道-海翔大道段）Ⅱ标箱梁贝雷梁支架检算书一、工程概况（一）、本专项方案适用条件与范围海沧货运通道（疏港通道-海翔大道段）Ⅱ标桥梁上部结构。

（二）、技术条件道路等级：城市快速路； 设计行车速度：80km/h ；设计汽车荷载：城-A 级（荷载系数1.3） （三）、结构形式及设计主要参数⑴ 截面类型为单箱多室。

截面见下图。

⑵ 桥面宽度：主线桥宽度分13.25m 、15.5m 、26m 、37m 四种，B 匝道为8m ，C,D 匝道为9.5m 。

⑶梁体跨度为30m －40m ，梁高为2.2m 。

⑷ 梁体混凝土强度等级为C50，封锚采用强度等级为C50的补偿收缩混凝土。

箱梁阴影面积S=25.53m2100*2540*2040*20100*2540*20100*25100*2540*2036.8m箱梁一般横截面100*2540*2040*20100*2540*20100*25100*2540*20箱梁阴影面积S=67.6 m236.8m箱梁中端横梁横截面二、模板支撑架总体方案概况现浇支架采用钢管贝雷膺架，两端立柱支撑在承台上，中间支撑柱采用37×2×1m条形混凝土基础。

一次主梁之上的二次分配梁采用44排单层普通型贝雷片顺桥向布置。

贝雷桁架梁与墩身间缺口处，采用I18工字钢或者20号槽钢搭接过渡，一端搭接在贝雷梁上，另一端搭在墩帽上。

钢管柱顶高程逐一核对，并考虑支架预留拱度，支架卸落采用卸漏砂箱并临时连接成整体。

贝雷桁架纵梁按设计图逐根组装，每两片为一组，中间设置标准桁撑，以求稳定防侧倾，然后使用吊车逐根吊装就位。

贝雷桁架梁之上横桥向摆布I12.6工字钢分配梁，间距采用50cm和80cm。

再上铺设梁底方木楞、竹胶模板。

力学传递程序：现浇箱梁砼→模板→工字钢横向分配梁（I12.6）→贝雷纵梁(1.5*3)→支撑横梁(双拼40B工字钢)→卸落装置→钢管柱式支墩（φ630*8mm）→承台顶或现浇砼基础顶。

此验算方案以Z57#-Z59#墩的第十七联（35+35）m（此联梁宽36.8m，为全桥最宽）作为验算对象。

如下图单层支架纵段布置图及横断面示意图所示：支架横断面布置图支架纵断面布置图模板：模板均采用木模，竹胶板采用2.44m*1.22m*15mm，方木采用4000×100×100mm。

分配梁：采用I12.6工字钢，一般截面处间距0.8m，中横梁与端横梁处间距为0.5m，布置范围：贝雷梁桁架上；主力桁架：采用单层44排贝雷梁，每片贝雷梁用U型螺栓与横梁连接以增强支架整体稳定性；大横梁：置于支墩钢管顶砂箱上，采用双拼40B工字钢，长37米布置范围：钢管柱支墩：采用φ630mm螺旋焊接钢管，厚8mm；每支墩13根钢管。

起落架：采用卸漏砂箱，采用外径φ630mm钢管制作外套管、预制φ608砼块作内套管，高50cm，每个钢管支柱上设一个；基础：以桥墩台的承台及跨中现浇钢筋砼平台作为支墩基础。

如承台宽度不足，加宽承台以保证钢管立柱的安装。

三、方案设计依据及参数1、海沧货运通道（疏港通道-海翔大道段）工程桥梁工程设计图；2、本工程各桥梁下部结构设计图纸及《装配式公路钢桥多用途使用手册》；3、《公路桥涵施工技术规范》(JTG/T F50-2011)；4、《公路工程质量检验评定标准》（JTG F80/1-2004）；5、《桥涵施工技术指南》；6、《路桥施工计算手册》；7、《建筑施工模板安全技术规范》(JGJ162-2008)8、《钢结构设计规范》（GB50017—2003）；9、《混凝土结构设计规范》（GB50010-2002）；10、钢材弹性模量E=2.1×105MPa；Q235钢材容许容许弯曲应力σw=215 MPa，容许剪应力τ=125 MPa；贝雷桁架的允许压应力及弯应力为f＝273 MPa；剪应力fv=208 MPa。

=26KN/m3；11、钢筋混凝土重度rc12、施工人员及机械活载按1KN/m2 、模板重量按 2.5KN/m2，（参考【JGJ162-2008】《建筑施工模板安全技术规范》取值）。

；13、振捣、倾倒混凝土荷载4KN/m2，（参考【JGJ162-2008】《建筑施工模板安全技术规范》取值）。

14、恒载系数1.2，活载系数1.4。

15、主梁与分配梁允许挠度【ω】=L/400。

四、荷载计算（一）、计算箱梁支撑段横截面积被支撑梁段一般截面横截面面积：A=25.53m2；箱梁顶面宽度B=36.8m。

被支撑梁段中端横梁处横截面面积：A=67.6m2；箱梁顶面宽度B=36.8m。

（二）、计算支撑架设计荷载①、箱梁结构恒载：q1=rc*A=664KN/m（一般截面处）q1=rc*A=1757.6KN/m（中端横梁截面处）验算取一般截面处的结构恒载。

②、箱梁模板恒载：q2=B*q=92KN/m；（q为模板荷载，取2.5KN/m2。

）③、支撑架结构恒载：q3=14％*q1＝93KN/m；（按以往施工经验估算。

）④、振捣、倾倒混凝土荷载：q4=4KN/m⑤、施工人、机活载：q5=1*B=37KN/m。

支撑架设计计算荷载：q=1.2*（q1+q2+q3）+1.4*（q4+q5）=1076KN/m。

结构计算荷载放大系数K=1.62。

五、内力计算（一）、绘制支撑架受力分析的荷载简图支撑架纵向受力荷载计算简图如下：（图2）q=1076KN/mA B C DR1R2R3R4（二）、使用结构力学法计算（利用三弯矩方程法）计算各支点弯矩MA=MD=0，MB=-10826.31KN·m,MC=-11383.53KN·m ；（三）、利用力矩平衡法求支座反力利用力矩平衡法，由A点开始对B点取弯矩，力矩平衡方程为：1) 9.7R1-0.5*1076*9.72=MB=-10826.31 求得R1=4102.49 KN2) (9.7+10.5)*4102.49+10.5R2-0.5*1076*(9.7+10.5)2=MC=-11383.53求得R2= 11930.64 KN3) 10R4-0.5*1076*102=MC=-11383.53 求得R4=4241.65KN4) (10+10.5)*4241.65+10.5R3-0.5*1076*(10+10.5)2=MB=-10826.31求得R3= 12220.42 KN内力结构图如下：A B C D4102.495595.936334.715702.076518.354241.65剪力图 (单位：KN)A B C D7818.3810826.313723.711383.538358.59弯矩图 (单位：KN.m)结论：支点C 处的反力(R3=12220.42 KN)最大，故以此处为对象作荷载分析。

六、结构设计内力及检算（一）、钢管支撑柱设计 1、钢筋支撑柱的布置设计根据计算的支点反力结果判定，纵向钢管支撑柱C 点的分担荷载最大。

故以此为计算设计对象。

纵向钢管支撑柱C 点的横断面支撑结构如图所示。

横向每个支撑点布置13根直径φ630mm 、壁厚10mm 钢管柱。

钢管柱按等面积荷载布置。

为设计计算简便，以受载最大C 截面支撑点为基准计算。

对应分担的最大计算荷载为R=R3/13=940KN 。

（若采用更多根钢管时，钢管立柱的承载能力更大更安全。

）（1）、钢管柱几何参数本标段支架所用的钢管支撑柱全部拟选用直径φ630mm 、壁厚10mm 钢管做支撑柱。

C 点钢管柱受压高度h=7.0m 。

属于受压短杆（小柔度杆，不适应于欧拉公式）（2）、立柱强度验算 a 、立柱长细比回转半径m d D i 219.0422=+=长细比9.31219.00.70===i l λ＜[λ]=150 满足要求。

b 、立柱临界应力验算：此类钢管为b 类，轴心受压杆件，A3钢，查《钢结构设计与计算》P520页知：Φ＝0.929， A ＝19400mm 2， [σ]=140MPa允许轴向压力[N]=A φ[σ]=0.929×15625×140=2032.19KN [N] >R=940 KN ，满足要求。

（3）、钢管立柱的布置将箱梁横截面面积均分成13等份，每份面积A1=A/13=1.964m 2，再求出每一份的形心，则每根钢管立柱布置在每份的形心处。

如下图：为减小工字钢主梁的悬臂长度，将最外侧钢管立柱外移65cm，则钢管立柱的实际间距为2.85m +3.01 m +2.84 m +2 m + 3.42m + 2.28m + ……（二）、临时基础设计要求本支撑架支撑荷载R3=12220.42 KN，采用混凝土临时扩大基础，临时基础横桥向长度拟设37m、顺桥向宽度2m、高度0.6m（当跨既有线施工，基础作为车道的分隔带时，基础可加高到1.0m）；地基基底允许承载能力不得小于200Kpa既满足要求。

1、计算地基允许承载力要求σ＝F/s＝12220.42/（37*2）＝165KPa。

（<[σ]，满足！）2、临时支墩基础根据承台长度来定，拟设长37m，宽2m，高度0.6m，因基底坐落在既有路面上，承载能力较好，不需另作处理，基础采用c30混凝土，必要时可在底层铺一层钢筋网片。

（三）、工字钢主梁（双拼40B工字钢）计算由于纵向钢管支撑柱C点的支撑分担荷载最大，最大支撑反力R3=12220.42 KN。

横向主梁在此处分担的荷载也最大，所以验算次此处的横梁受力即可，横梁拟采用双拼40B工字钢。

查表得40B工字钢的截面特性：截面惯性矩Ix＝22781cm4，Wx=1139 cm3，Sx=671.2cm3,d=12.5mm。

钢材的力学性能：弹性模量E=2.1×105MPa，容许弯曲应力σw=215 MPa，容许剪应力τ=125 MPa。

梁宽为37m，每根H型钢长度按37m计算，则每米H型钢承受的荷载q=R3/37=330.3KN/m.。

工字钢立在钢管立柱上，取6跨连续梁验算，跨径为（2.85+3.01+2.84+2+3.42+2.28 ）m ，工字钢受力分析简图如下图所示:计算可知Mmax=302.258 KN ·m ，Qmax= 581.648KN1）弯拉应力验算弯拉应力δ=Mmax/ 2Wx =302.258×103/2×1139×10-6=132.7Mpa <〔σw 〕=215Mpa ，满足要求。

2）剪应力验算剪应力==dIx SxQ **2max*τ65.03Mpa <〔τ0〕=125Mpa ， 满足要求。

3）挠度验算最大扰度出现跨度3.42m 的跨中扰度f=5ql 4/(2×384EIx)=5×330.2×3.424/(2×384×2.1*105×22781×10-8)=6.1mm<〔f0〕=L/400=3420/400=8.55mm ，满足要求。

合集下载

3、钢管贝雷梁支架制梁法检算书(第二十四联)解析

3、钢管贝雷梁支架制梁法检算书(第二十四联)解析

中铁22局海沧货运通道（疏港通道-海翔大道段）Ⅱ标箱梁贝雷梁支架检算书一、工程概况（一）、本专项方案适用条件与范围海沧货运通道（疏港通道-海翔大道段）Ⅱ标桥梁上部结构。

（二）、技术条件道路等级：城市快速路；设计行车速度：80km/h；设计汽车荷载：城-A级（荷载系数1.3）（三）、结构形式及设计主要参数⑴截面类型为单箱多室。

截面见下图。

⑵桥面宽度：主线桥宽度分13.25m、15.5m、26m、37m四种，B匝道为8m，C,D匝道为9.5m。

⑶梁体跨度为30m－40m，梁高为2.2m。

⑷梁体混凝土强度等级为C50，封锚采用强度等级为C50的补偿收缩混凝土。

二、模板支撑架总体方案概况现浇支架采用钢管贝雷膺架，两端立柱支撑在承台上，中间支撑柱采用26×2×1m条形混凝土基础。

一次主梁之上的二次分配梁采用32排单层普通型贝雷片顺桥向布置。

贝雷桁架梁与墩身间缺口处，采用I18工字钢或者20号槽钢搭接过渡，一端搭接在贝雷梁上，另一端搭在墩帽上。

钢管柱顶高程逐一核对，并考虑支架预留拱度，支架卸落采用卸漏砂箱并临时连接成整体。

贝雷桁架纵梁按设计图逐根组装，每两片为一组，中间设置标准桁撑，以求稳定防侧倾，然后使用吊车逐根吊装就位。

贝雷桁架梁之上横桥向摆布I12.6工字钢分配梁，间距采用50cm和80cm。

再上铺设梁底方木楞、竹胶模板。

力学传递程序：现浇箱梁砼→模板→工字钢横向分配梁（I12.6）→贝雷纵梁(1.5*3)→支撑横梁(双拼40B工字钢)→卸落装置→钢管柱式支墩（φ630*8mm）→承台顶或现浇砼基础顶。

此验算方案以Z80#-Z83#墩的第二十四联（36+40+36）m的中间40m跨(跨度为全桥最大）作为验算对象。

如下图单层支架纵段布置图及横断面示意图所示：支架横断面布置图支架纵断面布置图模板：模板均采用木模，竹胶板采用2.44m*1.22m*15mm，方木采用4000×100×100mm。

贝雷梁计算

贝雷梁计算

贝雷梁计算贝雷梁的计算跨径为24米，采用18片单层加强型，计算时底板区域内由14片贝雷共同承担，翼板区域内由4片贝雷共同承担。

贝雷梁的计算示意图如下：q一、荷载计算：1、箱梁自重荷载：350T其中底板区域内为285 T ，每侧翼板区域内为32.5 T2、支架自重荷载：50 T其中底板区域内为32 T ，每侧翼板区域内为9 T3、20×20方木自重荷载0.2×0.2×6×3×24×0.8＝13.824 T4、每片贝雷自重均布荷载：0.4 T/m二、底板区域内的14片贝雷的内力及挠度计算对每片单层加强型贝雷，截面几何特性如下：345W=7699.1cm ,577434.4, 2.110I cm E MPa ==⨯则底板区域内的每片贝雷所受的荷载（等效为均布荷载）：1285320.413.8241.10241431418q T m +=++=⨯⨯ 取荷载系数为1.2时，'1 1.2 1.10 1.32q T =⨯=1、两边支撑端的剪力为：[]'1111 1.322415.8424.5222R q l T R T ==⨯⨯=<=2、跨中截面弯矩及应力为：[][]'22114311311 1.322495.04168.768895.041010123.441707699.110M q l T m M T m M MPa MPa W σσ==⨯⨯=<=⨯⨯===<=⨯ 3、跨中截面挠度为：'442118855 1.32102410 4.7 6.0400384384 2.110577434.410q l l v cm cm EI -⨯⨯⨯⨯===<=⨯⨯⨯⨯ 以上验算均满足要求。

三、每侧翼板区域内的2片贝雷的内力及挠度计算每侧翼板区域内的每片贝雷所受的荷载（等效为均布荷载）： 232.590.413.8241.022*******q T m +=++=⨯⨯ 取荷载系数为1.2时，'2 1.2 1.02 1.224q T =⨯=1、两边支撑端的剪力为：[]'2211 1.2242414.6924.5222R q l T R T ==⨯⨯=<= 2、跨中截面弯矩及应力为：[][]'22224322311 1.2242488.13168.768888.131010114.471707699.110M q l T m M T m M MPa MPa W σσ==⨯⨯=<=⨯⨯===<=⨯ 3、跨中截面挠度为：'442228855 1.224102410 4.4 6.0400384384 2.110577434.410q l l v cm cm EI -⨯⨯⨯⨯===<=⨯⨯⨯⨯ 以上验算均满足要求。

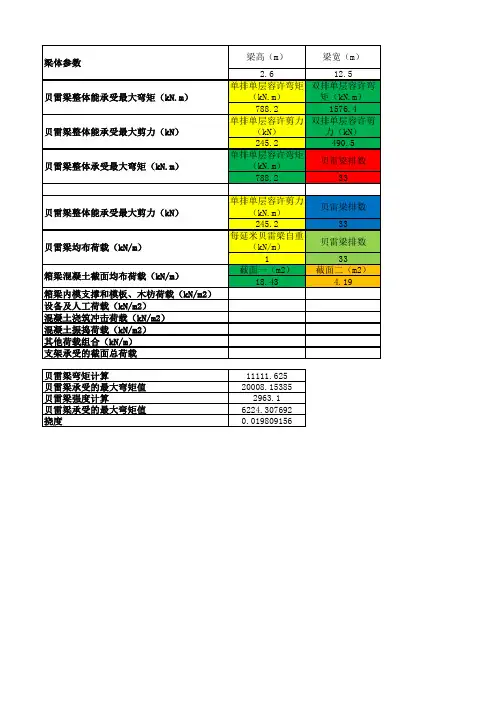

贝雷梁理论计算
