电流 电压

1．___________________________叫电(荷)量，符号是___________，单位：__________

2. 电荷的__________移动形成电流，在直流电路中，按规定电流的方向是从电源的__________极流出，要得到持续电流必须要有________，同 时电路必须是________的。

3．电路中电流的大小等于________________________________，简称电流。它的符号为________。公式：_________。

4．某电路2分钟内有60库的电量通过导体横截面，则电路中的电流强度是______安。它表示该电路中_______________________________________________。

5．某手机通话时的工作电流是20毫安，则通话3分钟，通过手机的电量是________库。

6．电流表的使用规则是：

(1）电流表应与被测电路 联；

（2）连接电流表时，应让电流从 接线柱流进，从 接线柱流出；

（3）被电路中的电流不要超过电流表的 ；

（4）绝不允许不经过用电器而把电流表直接连到 上．否则，会因 过大，而损坏 ．

7．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5安，所用的电流表有“-”、“0．6”、“3”三个接线柱，测量时应把 ___ 和 ____

两接线柱接入电路，这样测得的结果较为准确。在不能预先估计被测电流大小的情况下，要先用 法来确定电流表的量程。

8．某同学用电流表测电路中的电流时，选择了0～0.6安的量程来测量，指针指在图1位置，则所测电路中的电流大小为_________安。

9．教室里的日光灯工作时通过一盏灯的电流约为（ ）

A 20毫安 B 200毫安 C 2000毫安 D 20000毫安

10．观察图2所示测量仪器，写出观察结果。

(1)_________________________________________________

(2)__________________________________________________

(3)__________________________________________________。

11.做实验时需要6伏的电源，则要用 节干电池串联。我国的照明电路电压为 ；人体的安全电压为 。

12.电压表的正确使用方法。

(1)要测量某部分电路两端的电压,必须把电压表跟这部分电路__________起来。

(2) “＋”“－”接线柱的接法要正确.必须使电流从“＋”接线柱____________电压表,从“－”接线柱_______电压表,这跟________表接线柱的使用是一样的。

(3) 被测电压不要超过电压表的___________.在不能预先估计被测电压的情况下,可以用__________法来判断被测电压是否超过量程。

13．读出图1所示的甲、乙两电压表的示数：甲表示数_______；若接的是另一量程，则示数为________．乙表示数_________；若接的是另一量程，则示数为__________。

图1 图2 0 1 2

3 A 0.2 0.4

0.6

图1

图2 1

2

甲 乙 图5 14．在用电压表测某电阻两端的电压时，若选用0～3伏的量程，测得的电压值为2.2伏；若使用0～15伏量程，测得的电压值为2.0伏，那么该电阻两端电压的大小应是（ ）

A 2.2伏 B 2.0伏 C 2.1伏 D 无法确定

15．在图3中，能测出灯L1两端电压的正确电路图是 ( )．

16．如图4所示的电路中，当开关S合上时，电压表测的是 ( )．

A 灯L2两端电压 B 电源的电压

C 灯Ll两端的电压 D 灯L2和电源两端的电压

17．有一个同学在测量电压时用的是0～3伏的量程，但记录的读数却是6.5伏，则该同学实际测的电压值是 ( )．

A 5伏 B 2.5伏 C 1.3伏 D 11.5伏

18．如图5所示是两只电压表的刻度盘，已知电压表V1的示数为4.5伏,V2 的示数为2.3伏,请在图中标出两电压表指针的位置.

19．在“用电压表测电压”的实验中，某同学进行了以下的步骤

A 根据电路图正确连接电路； B 正确读出所测量的电压数据，并记录；

C 了解电压表的量程，弄清每大格和每小格代表的电流值；

D 根据记录总结串联电路和并联电路的电压关系

以上步骤按合理的顺序排列是______ _．

20．观察图6所示仪器，写出观察结果。

(1)_________________________________________________

(2)__________________________________________________

(3)__________________________________________________。

21．在下图中的〇里填上适当的电表符号，使之成为并联电路图。

22．在图中，根据标出的电流方向，把电源、电流表、电压表三个元件符号填入电路空缺处，填进后要求：当电键闭合时，灯泡L1和L2串联且都能发光，电压表测量灯泡L2两端的电压。 图3

图4

图6

L1 L2

合集下载

电流的方向和大小 → 电压的方向和大小

电流的方向和大小 → 电压的方向和大小

电流的方向和大小 → 电压的方向和大小

电流和电压是电学中两个基本概念。电流表示电荷在导体中流动的程度，而电压表示电荷之间的电势差。

电流的方向和大小

电流的方向是指电荷在导体中流动的方向。根据电子流动的方向，电流可以分为正电流和负电流。正电流指的是电子从正极流向负极的方向，而负电流则相反，是电子从负极流向正极的方向。电流的大小是指单位时间内流过导体截面的电荷的数量，单位为安培。电流的大小与电荷的数量和流动的速度有关。

电压的方向和大小

电压是指单位电荷在电场中具有的势能差，也可以理解为电势差。电压的方向是指电荷从高电势的地方移动到低电势的地方的方向。根据电荷的正负性，电压可以分为正电压和负电压。正电压指的是电荷从高电势移动到低电势，而负电压则相反，是电荷从低电势移动到高电势。电压的大小是指单位电荷的电势差，单位为伏特。电压的大小与电场强度和电荷之间的距离有关。

在电路中，电流和电压有着密切的关系。根据欧姆定律，电流与电压成正比，电阻成反比。当电压通过导体时，导体内部的电荷会受到电场的作用而流动，从而形成电流。通过改变电压的大小和方向，我们可以控制电流的大小和流动的方向。

总结起来，电流和电压是电学中重要的概念。电流的方向表示电荷在导体中流动的方向，而电流的大小表示单位时间内流过导体截面的电荷数量。电压的方向是指电荷移动的方向，而电压的大小表示单位电荷的电势差。了解电流和电压的方向和大小对于理解电路中的电学现象非常重要。

电抗电压电流计算公式

电抗电压电流计算公式

电抗电压电流计算公式

那咱来说说电抗相关的计算公式哈。

1. 纯电感电路（电感电抗叫感抗，用X_L表示）

感抗的计算公式是X_L = 2π fL。这里呢，f就是交流电的频率（单位是赫兹，就像每秒振动多少次那样），L是电感量（单位是亨利）。你可以把这个公式想象成是电感在交流电里调皮捣蛋的程度，频率越高、电感量越大，它对电流阻碍就越大。

对于电感电路里电压和电流的关系，根据欧姆定律变一变就有U = I× X_L，也就是说电压等于电流乘以感抗。就好比电流要通过电感这个难关，电压就得给它足够的力量（压力），这个力量的大小就由感抗决定。电流I=(U)/(X_L)，就像要知道多少人（电流）能过去这个难关，就得用总的力量（电压）除以这个难关的难度（感抗）。

2. 纯电容电路（电容电抗叫容抗，用X_C表示）

容抗的计算公式是X_C=(1)/(2π fC)。这里f还是交流电频率，C是电容量（单位是法拉）。这个公式就像是电容这个小机灵鬼对电流的筛选程度，频率越高、电容量越大，它对电流的阻碍反而越小，和电感有点反着来呢。

那电压和电流关系也是U = I× X_C，反过来电流I=(U)/(X_C)。电压还是那个给电流力量的老大，容抗就是电流要克服的小障碍。

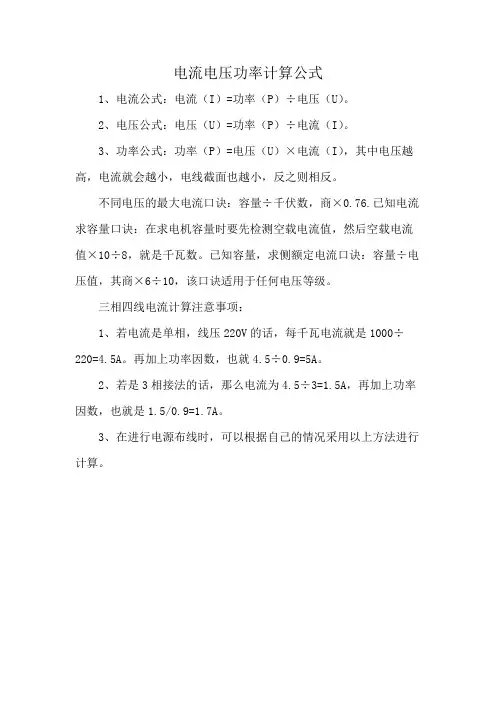

电流电压功率计算公式

电流电压功率计算公式

电流电压功率计算公式

1、电流公式：电流（I）=功率（P）÷电压（U）。

2、电压公式：电压（U）=功率（P）÷电流（I）。

3、功率公式：功率（P）=电压（U）×电流（I），其中电压越高，电流就会越小，电线截面也越小，反之则相反。

不同电压的最大电流口诀：容量÷千伏数，商×0.76.已知电流求容量口诀：在求电机容量时要先检测空载电流值，然后空载电流值×10÷8，就是千瓦数。已知容量，求侧额定电流口诀：容量÷电压值，其商×6÷10，该口诀适用于任何电压等级。

三相四线电流计算注意事项：

1、若电流是单相，线压220V的话，每千瓦电流就是1000÷220=4.5A。再加上功率因数，也就4.5÷0.9=5A。

2、若是3相接法的话，那么电流为4.5÷3=1.5A，再加上功率因数，也就是1.5/0.9=1.7A。

3、在进行电源布线时，可以根据自己的情况采用以上方法进行计算。

电流与电压的公式

电流与电压的公式

电流与电压的公式

好的，以下是为您生成的文章：

咱来聊聊电流与电压的公式这回事儿。

电流和电压，这俩家伙在电学世界里可是相当重要的角色。电流，就像是水流一样，是电荷定向移动形成的。而电压呢，就好比是推动水流的压力，让电荷能够欢快地跑起来。

咱们先来说说电流的公式，电流（I）等于电荷量（Q）除以时间（t），用字母表示就是 I = Q/t 。想象一下，一个水龙头在放水，在一段时间内放出来的水的总量，除以这段时间，就相当于单位时间内流出的水量，这和电流的概念是不是有点像？

再看看电压的公式，电压（U）等于电场力对电荷所做的功（W）除以电荷量（Q），即 U = W/Q 。这就好像是一个大力士推着一车货物爬坡，做的功越多，车里面装的货物越多，大力士施加的力量就越大，这个力量就相当于电压。

我记得之前给一群小朋友讲电流电压公式的时候，有个小家伙特别有意思。他瞪着大眼睛，一脸迷茫地问我：“老师，电流和电压到底是咋回事啊？为啥要有这些公式呢？”我就拿起旁边的电路模型，给他打了个比方。我说：“你看啊，这电路就像一条马路，电荷就是马路上的汽车。电压呢，就是让汽车跑起来的动力，动力越大，汽车跑得就越快，也就是电流越大。”这小家伙似懂非懂地点点头，然后突然说：“那老师，是不是电压越大，灯泡就越亮啊？”我笑着告诉他：“也不完全对哦，还得看电阻的情况。”

说到电阻，这也是和电流电压密切相关的一个概念。电阻（R）等于电压（U）除以电流（I），也就是 R = U/I 。电阻就像是马路上的障碍物，障碍物越多，汽车跑得就越困难，电流也就越小。

在实际生活中，电流和电压的公式那可是用处多多。比如说咱们家里的电器，像电灯、电视、冰箱，它们工作的时候都离不开电流和电压的合理配合。如果电压不稳定，电流过大或者过小，这些电器可能就没法正常工作啦。

还记得有一次，我家里的灯泡突然变得特别暗。我就琢磨着，是不是电压出了问题。我拿出万用表一测，还真是电压有点低。后来找了电工师傅来，才解决了问题。从那以后，我对电流电压的重要性有了更深刻的体会。
