预制T梁参数表

30⽶T梁25⽶箱梁预制梁场建设解决⽅法（含CAD图）

宁都⾄定南（赣粤界）⾼速公路

宁都⾄安远段新建⼯程A5标段

2#预制梁场建设⽅案

中铁⼆⼗四局集团南昌铁路⼯程有限公司宁安⾼速公路项⽬A5标段项⽬经理部

2015年4⽉

⽬录

⼀、⼯程概况 (1)

⼆、预制梁场总体规划原则 (2)

三、主要投⼊机械设备 (3)

四、预制梁场平⾯布置规划 (4)

五、预制梁场建设⽅案 (5)

六、钢筋加⼯及成品现场拼装⽅案 (14)

七、门吊的安全分析 (14)

⼋、⽂明施⼯及环保措施 (19)

九、附件 (20)

2#预制梁场建设⽅案

⼀、⼯程概况

1.1⼯程简介

宁都⾄定南（赣粤界）⾼速公路宁都⾄安远段新建⼯程（A5标段）位于江西省赣州市宁都县、于都县和安远县，⾥程范围K60+800～K67+100，线路全长6.3公⾥，公路等级为⾼速公路，采⽤双向四车道，设计时速为80公⾥/⼩时，路基宽24.5m，设计荷载：公路-Ⅰ级。本合同段内共设置⼤桥1513m/4 座；涵洞14 道，主要构造物有梓⼭贡江⼤桥、⽯溪⾓⼤桥、固院⼤桥、坳背⼤桥、于都东互通等。

1.2⼯程数量主要⼯程数量表

1.3梁场地址的选择

根据本标段范围内的⼯程特点及周边环境，为满⾜安宁⾼速公路项⽬办的标准化⼯地建设的要求，2#梁板预制场拟布设于⽯溪⾓0#台⼤⾥程（K64+100）右侧，与⾼速公路主线呈40°夹⾓，梁场总长度206.7⽶，宽度52.7⽶，场区占地⾯积10893m2。与固院⼤桥直线距离只有1Km，架梁顺序为固院⼤桥梁板，其次是主线跨A匝道桥，

最后为坳背⼤桥。2#梁场计划在2015年5⽉31号前建成。

⼆、预制梁场总体规划原则

预制梁场按照“⼯⼚化、专业化”的要求进⾏选址和规划，明确预制梁场设置规模及位置，包括选址、占地⾯积、功能区划分、场地道路布置、排⽔系统以及电⼒设施布置等。本着安全适⽤、经济合理、绿⾊环保的原则，统筹规划，合理设计，根据本标段的路线⾛向、地形地貌、桥梁位置分布、⼯期计划安排、梁板数量、拌合站位置、地理交通及材料供应等⽅⾯考虑，因地制宜，已达到梁板预制快速、质量⾼、场地建设费⽤低和节约占地的⽬的。

.

Word专业资料

桥梁工程课程设计

25m预应力混凝土简支T梁桥设计

学 院（系）： 建设工程学部

专 业： 土木工程（英语强化）

学 生 姓 名： 兴宇

学 号： *********

完 成 日 期： 2014年3月3日

理工大学

Dalian University of Technology .

Word专业资料 土木工程专业《桥梁工程》课程设计.

第一章 设计依据 ........................................................................... 3

1.基本参数 ................................................................................................................ 3

2.方案简介及上部结构主要尺寸 ................................................................................ 3

3.设计规 ................................................................................................................... 4

第二章 桥梁尺寸拟定 .................................................................... 4

台州湾大桥及接线工程PPP模式融资

和部分路段施工总承包第一合同段

（K106+500～K111+900）

16米T梁预制首件总结

中国建筑股份有限公司台州湾大桥及接线工程

PPP模式融资和部分路段施工总承包

第一合同段项目经理部

台州湾大桥及接线工程PPP模式融资

和部分路段施工总承包第一合同段

（K106+500～K111+900）

16米T梁预制首件总结

编 制 ：

审 核 ：

审 批 ：

中国建筑股份有限公司台州湾大桥及接线工程

PPP模式融资和部分路段施工总承包

第一合同段项目经理部

目 录

一、编制依据及目的 ............................................................................................... 1

1.1编制依据 ..................................................................................................... 1

1.2编制目的 .................................................................................................... 2

二、T梁预制首件工程概况 ................................................................................... 2

2.1 16米T梁预制首件概况 ......................................................................... 2

2.2 施工现场情况 .......................................................................................... 3

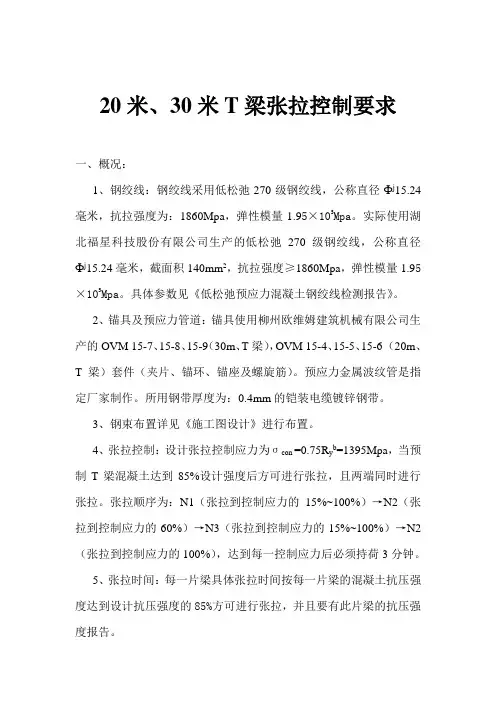

20米、30米T梁张拉控制要求

一、概况：

1、钢绞线：钢绞线采用低松弛270级钢绞线，公称直径Фj15.24毫米，抗拉强度为：1860Mpa，弹性模量1.95×105Mpa。实际使用湖北福星科技股份有限公司生产的低松弛270级钢绞线，公称直径Фj15.24毫米，截面积140mm2，抗拉强度≥1860Mpa，弹性模量1.95×105Mpa。具体参数见《低松弛预应力混凝土钢绞线检测报告》。

2、锚具及预应力管道：锚具使用柳州欧维姆建筑机械有限公司生产的OVM 15-7、15-8、15-9（30m、T梁），OVM 15-4、15-5、15-6 （20m、T梁）套件（夹片、锚环、锚座及螺旋筋）。预应力金属波纹管是指定厂家制作。所用钢带厚度为：0.4mm的铠装电缆镀锌钢带。

3、钢束布置详见《施工图设计》进行布置。

4、张拉控制：设计张拉控制应力为σcon =0.75Ryb=1395Mpa，当预制T梁混凝土达到85%设计强度后方可进行张拉，且两端同时进行张拉。张拉顺序为：N1（张拉到控制应力的15%~100%）→N2（张拉到控制应力的60%）→N3（张拉到控制应力的15%~100%）→N2（张拉到控制应力的100%），达到每一控制应力后必须持荷3分钟。

5、张拉时间：每一片梁具体张拉时间按每一片梁的混凝土抗压强度达到设计抗压强度的85%方可进行张拉，并且要有此片梁的抗压强度报告。 二、计算说明：

张拉时由两台千斤顶对称张拉，计算时以跨中截面开始向一端的单根钢绞线张拉时受力状态为计算依据。

1、计算理论伸长量：

平均张拉力：PP=P×〔1-e-（KX+μθ）〕/（KX+μθ）

理论伸长量：∆L= PPX/APEP

式中：e —常数（计算器中内存）。

∆L—预应力筋理论伸长值（mm）。

PP—预应力筋平均张拉力（N）。

AP—预应力筋截面积（mm2），AP=140mm2。

EP—预应力筋弹性模量（N/mm2），EP=1.95×105Mpa。
