如何保存Matlab中Scope的图像以及进行编辑
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’
功能把图片空白区域消除掉。

另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点
线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图
片的大小。

2、直接保存 Figure 为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所
得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例
如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例
如.eps、.jpg等。

4、十分满意的图 在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure
窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。如果需要
对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了 先运行模
型，等运行结束后，scope显示出来图像以后，在MATLAB上运行

set(0,'ShowHiddenHandles','On')
set(gcf,'menubar','figure')
这时候你会发现scope的工具栏的上面多了一行，点击insert-axes，鼠标会变成十字形状，
然后再图像的任意一处双击左键出现一个对话框Property Editor，选中style在窗口的右便
会出现color，这时你就可以任意修改背景颜色了。点击view里面的工具栏进行设置。还可
以调整 Scope 的其他图形属性，包括添加 xlabel、ylabel、title，调整波形曲线的线型、
粗细等等： 最后点击edit里面的copy figure ,粘贴到word就可以了。

5、一般的做法是将数据输出到工作空间，然后用画图指令Plot画图。输出到工作空间的方
法一般有这么几种：1．添加To Workspace模块； 2．添加out模块； 3．直接用Scope
输出。直接用Scope输出的具体步骤为： 1) 首先添加一个clock时间控件，输出时间t到
一个示波器里。修改该示波器参数，进入到data history，删除limit data，勾选save data to
workspace，变量名t，格式array。 2) 仿照上面示波器参数设置，修改你所要显示的示波
器。设变量名为x3) 在MATLAB主界面（或新建一个m文件）输入：plot（t,x） （ps：
有时候t可能不止一列，需要选择一下，如：plot(t(:,1),x)）. 4) 整理图像，选edit下copy figure，
粘贴入word中。 下面以一个例子分别介绍三种变量类型的画图方法。 1．输出类型为向
量形式。从图上看到，输出了两维时间序列，而实际输出到工作空间的变量ScopeData为
三维序列，其中第一列为时间，这正好为我们画图提供了方便。我们可以采用画图命令如下：
figure;plot(ScopeData(:,1),ScopeData(:,2),'LineWidth',1.5);hold
on;plot(ScopeData(:,1),ScopeData(:,3),'r:','LineWidth',1.5);legend('正弦波','锯齿波');hold
off;当然你还可以采用其他绘图方式，如采用Subplot方式。2．输出类型为Structure with
Time。即结构体带时间。我们可以看一下这个结构体包含哪些东西。在Command Window
里直接输入变量名。ScopeData =time: [51x1 double]signals: [1x1 struct]blockName:
'untitled/Scope' 可见，该结构体包含了时间序列，信号结构体，以及我的框图名。实际上
我们的输出信号都包含在signals这个结构体里了，我们接着可以再看看signals结构体的
组成部分。我们输入ScopeData.signals（这点与C语言是类似的）。ans =values: [51x2
double]dimensions: 2label: ''title: ''plotStyle: [0 0]可以看到，values是一个51x2 的double
型矩阵，它正好是我们输出的数据。我们采用这样的画图命令即可完成画图：figure;
plot(ScopeData.time,ScopeData.signals.values(:,1),'LineWidth',1.5);hold on;
plot(ScopeData.time,ScopeData.signals.values(:,2),'r:','LineWidth',1.5);legend('正弦波','锯
齿波');hold off;结果同上。3．对于Structure类型，正好是Structure with time 的精简版，
因为它的时间为空，因此你必须用其他方式获得时间，这里就不介绍了

合集下载

编辑simulink仿真的scope图形

编辑simulink仿真的scope图形

编辑simulink仿真的scope图形⽰波器Scope输出的图像默认⿊底，不仅不能直接编辑，⽽且不⽅便打印，在这⾥，教⼤家如何得到美观不失真的图像。

1、模型搭建完毕，点击运⾏，双击打开scope之后，调整波形显⽰，使之符合要求，然后在matlab的命令窗⼝中键⼊如下命令（顺序不能颠倒）：shh = get(0,'ShowHiddenHandles');set(0,'ShowHiddenHandles','On')set(gcf,'menubar','figure')set(gcf,'CloseRequestFcn','closereq')set(gcf,'DefaultLineClipping','Off')set(0,'ShowHiddenHandles',shh)。

回车。

2、Scope菜单栏多出⼏个选项，如下图。

点击“Edit”。

3、选择“Figure Properties”。

scope窗⼝变成如下图所⽰：4、单击图⽚，窗⼝如下所⽰。

这样，就可对图像进⾏编辑了。

下⾯对常⽤的功能讲述：（1）在窗⼝左下⽅Tilte可以添加标题。

（2）右下⽅对应坐标，添加相关⽂字说明，还可以通过选择font 改变字体；limits⽤来规定坐标范围；scale⽤来选择坐标线性linear（默认）还是取对数log，默认即可。

（3）为了改变打印效果，就要⽤到，单击左边的油漆桶改变背景颜⾊，宜⽤⽩底；单击右边的画笔改变⽹格颜⾊，宜⽤⿊⾊。

（4）还有就是编辑曲线，左键单击曲线以选中，窗⼝下⽅出现，就可以改变曲线线形、颜⾊、粗细，添加标记（Marker）了。

下⾯是最终效果，如图：5、左键单击“Edit”，在下拉菜单中点击“copy options”。

选择force white background，ok，改⼀次以后就不⽤再改了，如下图所⽰：。

matlab image函数用法

matlab image函数用法

matlab image函数用法MATLAB Image函数用法Image函数是Matlab的一个基本的图像处理函数，可以用来读取、显示和储存各种格式的图像，并且可以进行基本的图像矩阵变换，是Matlab中常用的图像处理方法。

以下将详细介绍如何使用Image函数：第一步：载入图片如果要对某个图片进行处理，首先需要将其载入Matlab环境中，可以使用Image函数来实现。

可以通过下面的代码来完成：A = imread('path_to_image');其中path_to_image指定了图片的位置，读取后会自动填充到变量A 中，这样就可以用A来进行后续的处理。

第二步：显示载入的图片载入完图片以后，我们可以使用下面的命令来显示该图片：imshow(A);这步骤完成后，就可以在Matlab环境中看到载入的图片。

第三步：图像矩阵变换如果要对载入的图片进行像素矩阵的变换，比如反转、镜像等等，可以使用以下代码来实现：B = imrotate(A, 90); //旋转90度C = flipud(A); //上下翻转D = fliplr(A); //左右翻转这些操作会对载入的图片进行像素矩阵变换，变换后的图像就会储存到相应变量中，例如旋转后的图像就会储存在B中，上下翻转后的图像就会储存在C中，左右翻转后的图像就会储存在D中，之后可以使用imshow函数来查看这些变换后的图片。

第四步：存储变换后的图片如果想对变换后的图片进行存储，可以使用Image函数中提供的imwrite函数来实现，可以使用如下代码：imwrite(B,'rotated.jpg'); //保存旋转后的图片imwrite(C,'Vertical_flip.jpg'); //保存上下翻转后的图片imwrite(D,'Horizontal_flip.jpg'); //保存左右翻转后的图片其中，括号内的参数指定图片的存储路径和名称，执行完上述代码，就可以在指定位置看到三张变换后的图片。

matlabscope参数

matlabscope参数

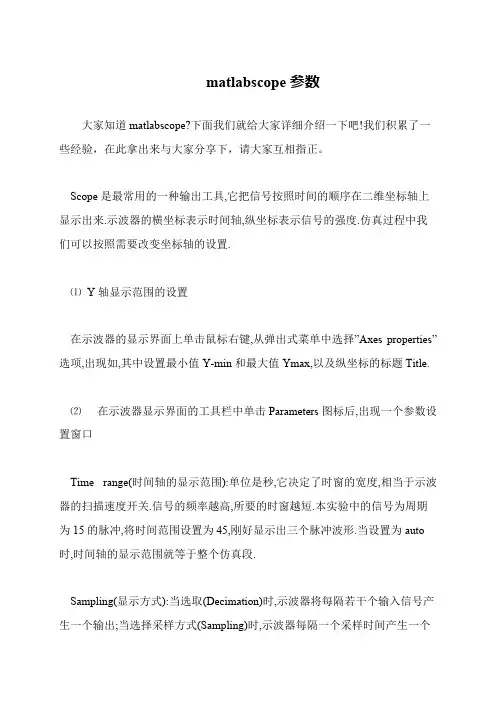

matlabscope参数
