电力变压器预防性试验报告

Un
4）用M型试验器时试验电压自行规定
5
电容型 套管的tgS和电容 值
1）1〜3年或自行规定
2）大修后
3）必要时
1）用正接法测量
2）测量时记录环境温度及变压器（电抗器）顶层油温
6
绝缘油
1）1〜3年或自行规定
试验
2）大修后
3）必要时
7
交流耐压 试验
1）1〜5年（10kV及以下）
2）大修后（66kV及以下）
2）烃类气体总和的产气速率大于
率判断，必要时缩短周期进行追踪分析
1
解气体色
电抗器为3个月；b）220kV变压器为6
0.25ml/h（开放式）和0.5ml/h（密封式），或
3）总烃含量低的设备不宜米用相对产气速率进行
谱分析
个月；c）120MVA及以上的发电厂主变
相对产气速率大于10%/月则认为设备有
判断
20〜35
66〜330
500
直流试验电压kV
5
10
20
40
60
2）与前一次测试结果相比应无明显变化
11
绕组所有 分接的电 压比
1）分接开关引 线拆装后
2）更换绕组 后
3）必要时
1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合 规律
2）电压35kV以下，电压比小于3的变压器电压比允许偏差为 ±1%;其它所有变压器：额定分接电压比允许偏差为土0.5%，其
5）吸收比和极化指数不进行温度换算
4
绕组的
tgs
1）1〜3年或自行规定
2）大修后
3）必要时
1）20C时tgS不大于下列数值：
330〜500kV0.6%
66〜220kV0.8%

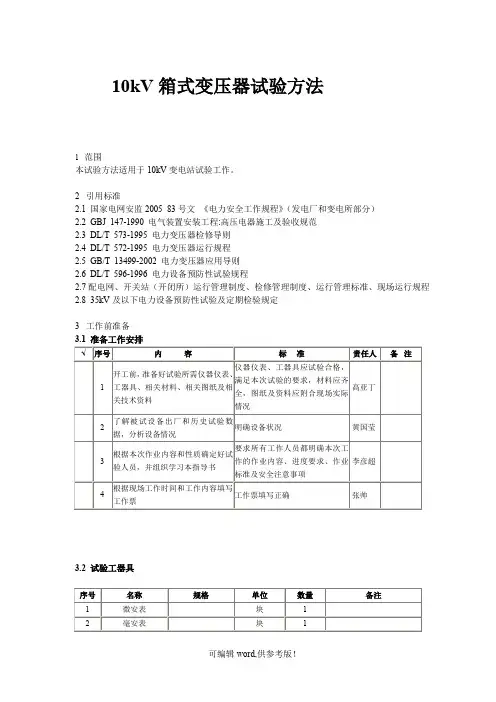

10kV箱式变压器试验方法1 范围本试验方法适用于10kV变电站试验工作。

2 引用标准2.1 国家电网安监2005 83号文《电力安全工作规程》（发电厂和变电所部分）2.2 GBJ 147-1990 电气装置安装工程:高压电器施工及验收规范2.3 DL/T 573-1995 电力变压器检修导则2.4 DL/T 572-1995 电力变压器运行规程2.5 GB/T 13499-2002 电力变压器应用导则2.6 DL/T 596-1996 电力设备预防性试验规程2.7配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程2.8 35kV及以下电力设备预防性试验及定期检验规定3 工作前准备3.1 准备工作安排√序号内容标准责任人备注1 开工前，准备好试验所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料仪器仪表、工器具应试验合格，满足本次试验的要求，材料应齐全，图纸及资料应附合现场实际情况高亚丁2 了解被试设备出厂和历史试验数据，分析设备情况明确设备状况黄国莹3 根据本次作业内容和性质确定好试验人员，并组织学习本指导书要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项李彦超4 根据现场工作时间和工作内容填写工作票工作票填写正确张帅3.2 试验工器具序号名称规格单位数量备注1 微安表块 12 毫安表块 13 调压控制箱台 14 试验接、地线根若干5 试验用变压器台 16 试验电源7 兆欧表块 2 2500 500/10008 放电棒根 19 油杯个 110 直流发生器台 111 硅堆注：试验工具、规格根据现场实际情况选用。

3.3 人员分工√序号作业项目负责人作业人员1 10kV开关试验工作：母线及高压开关绝缘电阻试验母线及高压开关交流耐压试验断路器操作机构试验母线及高压开关柜辅助回路和控制回路绝缘电阻检查电压抽取装置五防性能检查2 10kV变压器试验工作：参照10kV配电变压器交接作业指导书3 10kV电缆试验工作：测量绝缘电阻直流耐压试验及泄漏电流试验检查电缆线路的相位3.4 危险点分析及控制措施√序号危险点控制措施1 工作人员进入现场不戴安全帽，不穿绝缘鞋，造成人员伤害进入试验现场，试验人员必须正确着装、戴好安全帽2 试验电压，触电感应电压，引起人身意外伤害事故在进行绝缘电阻或电导电流测量后应对试品充分放电3 作业现场情况核查不全面、不准确任务、分工明确，工作前详细说明试验区域及应注意的安全注意事项4 试验电源设备损坏或接线不规范,会引起低压触电应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置5 试验现场不设安全围栏，使非试验人员进入试验现场试验现场应设围栏，悬挂“止步，高压危险”标示牌，严禁非工作人员进入工作现场6 误碰带电设备，与带电部分保持安全距离不够工作人员与带电部分保持足够的安全距离7 升压过程中不实行呼唱制度，造成人员触电严格执行呼唱制度4 作业程序4.1 开工√序号内容到位人员签字1 安排充足的工作人员所需工器具材料准备齐全2 严格工作前站队“三交”，工作人员确认后逐一签名3 工作负责人发布开工令4.2作业项目和作业标准√序号试验项目试验方法安全措施及注意事项试验标准1 外部检查1.检查铭牌数据和其他标牌有无错误，附件是否完整2.特别要仔细检查高低压瓷瓶有无裂缝和缺陷3.外表无锈蚀，油漆应完好2 试验前准备工作1.准备好现场试验用电源设施（包括可靠的接地线）以及有关试验设备、仪器仪表、应用工具和连接导线等2.试验用的工具应完好，能正常工作3.做好现场安全措施3 母线及高压开关柜检查1.母线支持柱、瓷瓶、应清洁完好无破损、裂纹2.试验时的开关、接地刀闸位置应正确4 母线及高压开关交流耐压试验采用工频50HZ、27KV交流电压耐压1分钟1.调试断路器应先将其操作机构调整好后方可进行2.试验时专人操作，专人监护3.测试后对地放电干净耐压时无放电，击穿现象5 母线及高压开关绝缘电阻试验用2500伏摇表测得A相对B、C相地，B相对A、C相地，C相对A、B相地，绝缘电阻在2500MΩ以上三相不平衡系数不大于2-2.56 断路器操作机构试验用操作手柄分合开关能正确动作、分合到位，无卡、阻现象7 母线及高压开关辅助回路和控制回路绝缘电阻采用500-1000V兆欧表测量绝缘电阻不小于2MΩ8 检查电压抽取（带电显示器）装置应符合制造厂规定9 五防性能检查1.应符合制造厂规定2.应符合运行规程规定10 电缆主绝缘直流耐压实验直流35KV持续耐压5分钟1.进行电缆耐压试验，必须执行有关高压安全规程，做好一切安全措施2.操作带高压的微安表开关，观看微安表读数时，工作人员要穿绝缘鞋站在绝缘垫上，使用绝缘可靠的绝缘操作棒进行，并要有足够的安全距离3.被试电缆和其他设备也应可靠接地，防止静电伤人4.对试验完毕后电缆放电，应先用具有电阻的放电棒经过电阻放电，然后再直接接地放电，务使电缆内1.电缆无放电，击穿现象2.耐压5分钟时的泄漏电流不应大于耐压1分钟时的泄漏电流静电荷放尽5.放电位置应在微安表的前部，避免放电电流流经微安表时损坏仪表6.在试验一相缆芯时其他两相接地，故相与相要有足够的距离7.由专人操作电源和指定专人负责周围安全11 电缆主绝缘绝缘电阻用2500伏摇表测得A相对B、C相地，B相对A、C相地，C相对A、B相地绝缘电阻绝缘电阻测量后应对试品充分放电三相主绝缘电阻不应小于2500MΩ12 检查电缆线路的相位用兆欧表测量测量后应对试品充分放电电缆相位正确4.3竣工√序号内容责任人员签字1 清理工作现场，将工器具全部收拢并清点，拆除安全围栏2 按相关规定，关闭试验电源，将一、二次线恢复正常3 做好试验记录，记录本次试验内容，反措或技改情况，有无遗留问题，向运行人员报告设备试验结果4 会同验收人员对现场安全措施及试验设备的状态(风扇电源、分接开关位置等)进行检查，并恢复至工作许可时状态5 经全部验收合格，做好试验记录后，办理工作终结手续5 试验总结序号试验总结1 试验结果2存在问题及处理意见6 指导书执行情况评估存在问题改进意见。

电力变压器预防性试验标准电力变压器预防性试验标准为规范公司电力变压器预防性试验，特制定本标准，参照国家标准《DL/T596—1996电力设备预防性试验规程》。

一、项目周期要求1) 运行设备的油中H2与烃类气体含量220kV及以上的所有变压器，容量(体积分数)超过下列任何一项值时应引起注意：6120MVA及以上的发电厂主变压器和起注意：总烃含量大于150×10-66330kV及以上的电抗器在投运后的4、H2含量大于150×10-610、30天(500kV设备还应增加1次在C2H2含量大于5×10-6投运后1天)为1×10)对330kV及以上的电抗器，当出现乙炔时也应引起注意如气体分析虽已出现异常，但判断不至于危及绕组和铁芯安全时，可在超过注意值较大的情况下运行2) 运行中：330kV及以上变压器和电抗器为3个月；220kV变压器为6个月，产气速率大于60.25ml/h(开放式)和0.5ml/h(密封式)；120MVA及以上的发电厂主变压器为6个月，相对产气速率大于10%/月则认为设备有异常；其余8MVA及以上的变压器为1年；8MVA以下的油浸式变压器自行规定痕量(小于5×10-6)3) 大修后1～3年或自行规定无励磁调压变压器变换分接位置后有载调压变压器的分接开关检修后(在所有分接侧)必要时4) 绕组直流电阻1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%2.油中溶解气体色谱分析总烃包括：CH4、C2H6、C2H4和C2H2四种气体溶解气体组分含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析总烃含量低的设备不宜采用相对产气速率进行判断新投运的变压器应有投运前的测试数据测试周期中1)项的规定适用于大修后的变压器2) 经过大修后，进行试验时，可以使用三相或单相电源，试验电压可以使用额定电压或较低电压值。

10kv预防性试验标准1. 试验目的。

10kv预防性试验是为了验证设备在正常运行和异常情况下的绝缘性能，以及对设备的绝缘状况进行评估，确保设备在运行过程中不会出现绝缘击穿，从而保障电力系统的安全稳定运行。

2. 试验对象。

10kv预防性试验适用于各类10kv电力设备，包括变压器、开关设备、电缆、母线等，以及其它与10kv电力系统相关的设备。

3. 试验内容。

3.1 绝缘电阻测试。

在试验过程中，应对设备的绝缘电阻进行测试，以确保设备的绝缘性能符合要求。

测试时应根据设备的具体情况选择合适的测试方法和仪器，并对测试结果进行记录和分析。

3.2 绝缘耐压试验。

对设备进行绝缘耐压试验，以验证设备在额定工作电压下的绝缘性能。

试验时应严格按照相关标准和规程进行操作，确保试验过程安全可靠。

3.3 泄漏电流测试。

通过对设备的泄漏电流进行测试，可以评估设备的绝缘状态。

测试时应注意选择合适的测试方法和仪器，并对测试结果进行分析和评估。

3.4 绝缘波形分析。

通过对设备的绝缘波形进行分析，可以了解设备的绝缘状况和可能存在的问题。

在试验过程中，应对绝缘波形进行监测和记录，并对波形进行分析和评估。

4. 试验要求。

4.1 试验前应对试验设备进行检查和准备工作，确保试验过程中设备的安全可靠。

4.2 试验过程中应严格按照相关标准和规程进行操作，确保试验的准确性和可靠性。

4.3 试验结束后应对试验结果进行分析和评估，并对可能存在的问题进行处理和整改。

4.4 试验报告应详细记录试验过程、结果和分析，确保试验数据的可靠性和真实性。

5. 试验注意事项。

5.1 在进行试验前，应对试验设备进行全面检查，确保设备的安全可靠。

5.2 试验过程中应注意操作规程，确保试验的准确性和可靠性。

5.3 试验结束后应对试验结果进行认真分析，确保数据的真实性和可靠性。

6. 结语。

10kv预防性试验是保障电力系统安全稳定运行的重要环节，只有通过严格的试验标准和规程，才能有效评估设备的绝缘性能，及时发现和处理潜在问题，确保设备的安全可靠运行。
