聚丙烯腈基碳纤维原丝的工艺研究

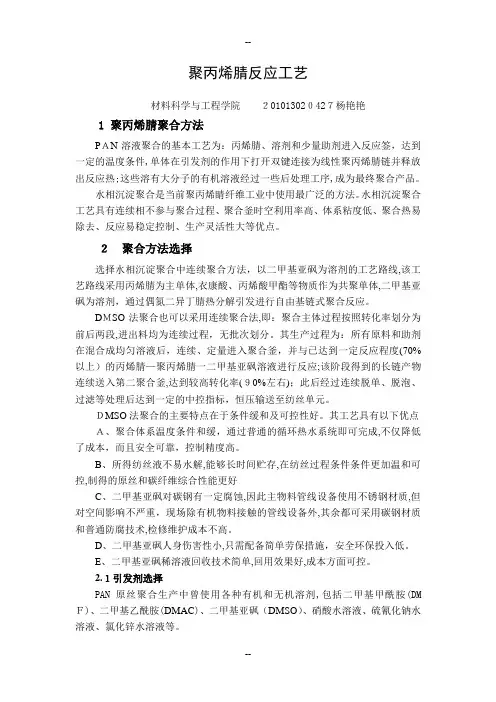

聚丙烯腈反应工艺材料科学与工程学院２0101302０42７杨艳艳1 聚丙烯腈聚合方法PＡN溶液聚合的基本工艺为：丙烯腈、溶剂和少量助剂进入反应签，达到一定的温度条件,单体在引发剂的作用下打开双键连接为线性聚丙烯腈链并释放出反应热;这些溶有大分子的有机溶液经过一些后处理工序,成为最终聚合产品。

水相沉淀聚合是当前聚丙烯睛纤维工业中使用最广泛的方法。

水相沉淀聚合工艺具有连续相不参与聚合过程、聚合釜时空利用率高、体系粘度低、聚合热易除去、反应易稳定控制、生产灵活性大等优点。

２聚合方法选择选择水相沉淀聚合中连续聚合方法，以二甲基亚砜为溶剂的工艺路线,该工艺路线采用丙烯腈为主单体,衣康酸、丙烯酸甲酯等物质作为共聚单体,二甲基亚砜为溶剂，通过偶氮二异丁腈热分解引发进行自由基链式聚合反应。

DＭSO法聚合也可以采用连续聚合法,即：聚合主体过程按照转化率划分为前后两段,进出料均为连续过程，无批次划分。

其生产过程为：所有原料和助剂在混合成均匀溶液后，连续、定量进入聚合釜，并与已达到一定反应程度(70%以上）的丙烯腈—聚丙烯腈一二甲基亚砜溶液进行反应;该阶段得到的长链产物连续送入第二聚合釜,达到较高转化率(９0%左右)；此后经过连续脱单、脱泡、过滤等处理后达到一定的中控指标，恒压输送至纺丝单元。

ＤMSO法聚合的主要特点在于条件缓和及可控性好。

其工艺具有以下优点Ａ、聚合体系温度条件和缓，通过普通的循环热水系统即可完成,不仅降低了成本，而且安全可靠，控制精度高。

B、所得纺丝液不易水解,能够长时间贮存,在纺丝过程条件条件更加温和可控,制得的原丝和碳纤维综合性能更好C、二甲基亚砜对碳钢有一定腐蚀,因此主物料管线设备使用不锈钢材质,但对空间影响不严重，现场除有机物料接触的管线设备外,其余都可采用碳钢材质和普通防腐技术,检修维护成本不高。

D、二甲基亚砜人身伤害性小,只需配备简单劳保措施，安全环保投入低。

E、二甲基亚砜稀溶液回收技术简单,回用效果好,成本方面可控。

聚丙烯腈基（PAN）碳纤维复合材料
班级：1013241 姓名：董鸿文
学号：101324108
材料化学课程论文
碳纤维复合材料
碳纤维是一种以聚丙烯腈（PAN）、沥青、粘胶纤维等 人造纤维戒合成纤维为原料，经预氧化、碳化、石墨化等过 程制得含碳量达90%以上的无机纤维材料。
1 2
3
沥青基
粘胶基
聚丙烯腈基（PAN）
PAN链的无规则螺旋结构
PAN纤维→预氧化→碳化→石墨化→PAN基碳纤维
PAN碳纤维原丝微观图
【1】PAN碳纤维原丝截面图
【2】PAN纤维截面SEM照
【3】PAN碳纤维表面结构
PAN碳纤维复合材料的应用
1.航空航天：航天飞机、运载 火箭、导弹卫星、民用商业飞 机
2.体育休闲：球杆球拍、箭弓、 鱼竿、自行车
参考文献
[1]徐樑华：高性能PNA基碳纤维国产化进展及发展趋势[J].中国材料进展， 2012，31（10）：7-13 [2]陈利，孙颖，马明：高性能纤维域成形体的研究[J].中国材料进展，2012， 31（10）:21-29 [3]韩克清，严斌，余木火：碳纤维及其复合材料高效低成本制备技术进展[J].中 国材料进展，2012，31（10）:30-35 [4]郭敏怡:我国高性能碳纤维产业发展现状不展望[M].军民两用技术不产品， 2012,2:53-58 [5]郑宁来:中国航天公司研制成功碳纤维新产品[J].合成纤维，2011,40 （7）:14-15 [6]贺福:研制高性能碳纤维已是当务之急[J].高科技纤维不应用，2010,35（1）： 14-18 [7]钱伯章:国内外碳纤维应用领域、市场需求以及碳纤维产能的进展[J].高科技 纤维不应用，2010,35（2）:29-33 [8]赵稼祥:世界PAN基碳纤维的生产不需求以及对发展我国碳纤维的启示[J].新 材料产业，2010,9:25-31

二、丙烯腈的聚合
完成聚合后的浆液由釜顶出料，通往脱单体塔。 脱单体后的浆液被送入后续的脱泡工段。
均相溶液聚合的优点是省去分离聚合物的沉淀、 过滤和烘干等过程，但对原料的纯度要求较高，对 原液的质量控制和检测难度较大。
二、丙烯腈的聚合
(三)丙烯腈的水相沉淀聚合（图5－2）
丙烯腈等单体可溶于水，PAN则不溶于水而沉淀。
部发生歪扭和曲折。
三、聚丙烯腈的结构和性质
2 PAN的三种不同聚集状态
x射线图发现，这种不规则螺旋状大分子在整个 纤维中的堆砌，就有序区来说，它的序态还是有缺 陷的，还未达到结晶高聚物晶区的规整程度。这是 由于这种螺旋体的歪曲和曲折，并且没有一定螺距， 所以不能整齐堆砌成较完整的晶体，通常称为“准 晶”。但就无序区来说，它的序态又高于一般高分 子物的无定形区的规整程度。因此，聚丙烯腈具有 三种不同的聚集状态，即非晶相的低序态，非晶相 中序态和准晶相高序态。
事实上， PAN纤维
中的大分子并不完全如
图所示那样是有规则的 螺旋状分子，而是具有 不规则曲折和扭转的分 子，是由于氰基的存在。 氰基中的碳原子带正电 荷，氮原子带负电荷，
所以把氰基称为偶极子。
三、聚丙烯腈的结构和性质
在同一大分子上氰基间
因极性方向相同而互相排
斥，而相邻大分子间的氰 基则因极性方向相反而互 相吸引(偶极子力)，由于这 种很大的斥力和引力的相 互作用，使大分子活动受 到极大的阻碍，而在它局
非均相溶液聚合—所用介质（水或溶剂）只能溶 解或部分溶解单体，而不能溶解所得到的聚合物， 在聚合过程中聚合物不断地呈絮状沉淀析出，经 分离后需用合适的溶剂再溶解，方可制成纺丝原 液，此法称为腈纶生产的两步法。因非均相聚合 的介质通常采用水，所以又称为水相聚合法。 由此可见，溶液聚合主要有三大部分：单体、 引发剂和溶剂。

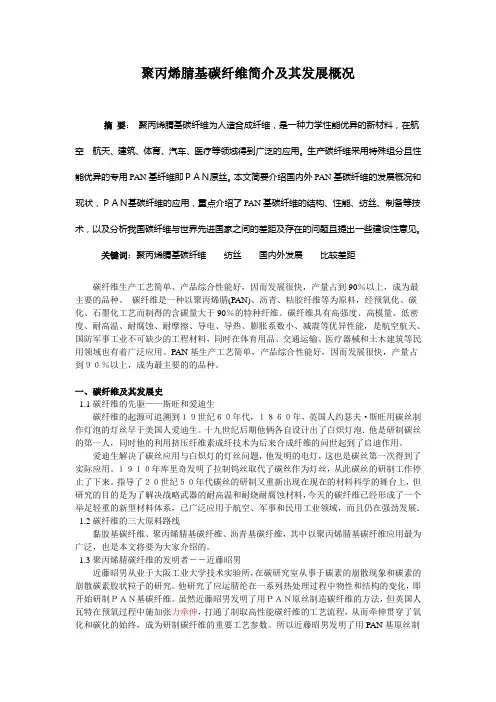

聚丙烯腈基碳纤维简介及其发展概况摘要：聚丙烯腈基碳纤维为人造合成纤维，是一种力学性能优异的新材料，在航空航天、建筑、体育、汽车、医疗等领域得到广泛的应用。

生产碳纤维采用特殊组分且性能优异的专用PAN基纤维即ＰＡＮ原丝。

本文简要介绍国内外PAN基碳纤维的发展概况和现状，ＰＡＮ基碳纤维的应用，重点介绍了PAN基碳纤维的结构、性能、纺丝、制备等技术，以及分析我国碳纤维与世界先进国家之间的差距及存在的问题且提出一些建设性意见。

关键词：聚丙烯腈基碳纤维纺丝国内外发展比较差距碳纤维生产工艺简单、产品综合性能好，因而发展很快，产量占到90％以上，成为最主要的品种。

碳纤维是一种以聚丙烯腈(PAN)、沥青、粘胶纤维等为原料，经预氧化、碳化、石墨化工艺而制得的含碳量大于90％的特种纤维。

碳纤维具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。

PAN基生产工艺简单，产品综合性能好，因而发展很快，产量占到９０％以上，成为最主要的的品种。

一、碳纤维及其发展史1.1碳纤维的先驱——斯旺和爱迪生碳纤维的起源可追溯到１９世纪６０年代，１８６０年，英国人约瑟夫·斯旺用碳丝制作灯泡的灯丝早于美国人爱迪生。

十九世纪后期他俩各自设计出了白炽灯泡．他是研制碳丝的第一人，同时他的利用挤压纤维素成纤技术为后来合成纤维的问世起到了启迪作用。

爱迪生解决了碳丝应用与白炽灯的灯丝问题，他发明的电灯，这也是碳丝第一次得到了实际应用。

１９１０年库里奇发明了拉制钨丝取代了碳丝作为灯丝，从此碳丝的研制工作停止了下来。

指导了２０世纪５０年代碳丝的研制又重新出现在现在的材料科学的舞台上，但研究的目的是为了解决战略武器的耐高温和耐烧耐腐蚀材料，今天的碳纤维已经形成了一个举足轻重的新型材料体系，已广泛应用于航空、军事和民用工业领域，而且仍在强劲发展．1.2碳纤维的三大原料路线黏胶基碳纤维、聚丙烯腈基碳纤维、沥青基碳纤维，其中以聚丙烯腈基碳纤维应用最为广泛，也是本文将要为大家介绍的。

溶液聚合
•
• • • • •
投料配方 以丙烯腈、丙烯酸甲酯、甲叉丁二酸为单体，以硫氰酸钠的 水溶液为溶剂，单体按丙烯腈∶丙烯酸甲酯∶甲叉丁二酸＝91.7∶7∶1.3配 比投料，配方如下：
单体（三元） 17% 浅色剂（二氧化硫脲） 0.75% 偶氮二异丁腈 0.75% 溶剂（NaSCN水溶液 80-80.5% 浓度51%～52% ） 调节剂（异丙醇）1%～3%
高收缩腈纶与普通腈纶混纺制成的人造毛 皮更加逼真。纯纺可作滚球毛毯和室内装 饰织物，具有手感柔软，织物厚实、丰满 ，保暖性好等特点，还可产生奇异的光泽 效果。 六、其他改性聚丙烯腈纤维 ①着色腈纶 ②酸性染料可染腈纶 ③抗菌防臭腈纶 ④离子交换腈纶
聚丙烯腈纤维
聚丙烯腈纤维
• 聚丙烯腈纤维大多是以丙烯腈为主的三元 共聚物制得，其中丙烯腈占88％～95％，第 二单体用量为4％～10％，第三单体用量为 0.3％～2％。
聚丙烯腈纤维
• 聚丙烯腈纤维原 丝
PAN-碳纤维
沥青基碳纤维 pitch-based carbon fiber
高收缩聚丙烯腈纤维 制造高收缩腈纶通常采用如下工艺路线： ①在高于腈纶玻璃化温度的温度下多次热拉伸，使 纤维中的大分子链舒展，并沿纤维轴方向取向。 这时大分子链内和链间的张力较大。然后骤冷， 使大分子链的形态和张力被暂时固定下来。 ②增加第二单体丙烯酸甲酯的含量能大幅度提高腈 纶的收缩率。 ③采用热塑性的第二单体与丙烯腈共聚也可明显地 提高纤维的收缩性。
丙烯腈概述
• 丙烯腈是一种重要的有机合成单体； • 1893年已经在实验室合成； • 1930年被工业上用于合成耐油丁腈橡胶； • 在丙烯产品系列中居第二，仅次于聚丙烯，是三大合 成材料(纤维、橡胶、塑料)的重要化工原料；

聚丙烯腈基碳纤维原丝项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制聚丙烯腈基碳纤维原丝项目可行性研究报告编制说明（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。

2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (7)2.1项目提出背景 (7)2.2本次建设项目发起缘由 (7)2.3项目建设必要性分析 (7)2.3.1促进我国聚丙烯腈基碳纤维原丝产业快速发展的需要 (8)2.3.2加快当地高新技术产业发展的重要举措 (8)2.3.3满足我国的工业发展需求的需要 (8)2.3.4符合现行产业政策及清洁生产要求 (8)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9)2.3.6增加就业带动相关产业链发展的需要 (9)2.3.7促进项目建设地经济发展进程的的需要 (10)2.4项目可行性分析 (10)2.4.1政策可行性 (10)2.4.2市场可行性 (10)2.4.3技术可行性 (11)2.4.4管理可行性 (11)2.4.5财务可行性 (12)2.5聚丙烯腈基碳纤维原丝项目发展概况 (12)2.5.1已进行的调查研究项目及其成果 (12)2.5.2试验试制工作情况 (13)2.5.3厂址初勘和初步测量工作情况 (13)2.5.4聚丙烯腈基碳纤维原丝项目建议书的编制、提出及审批过程 (13)2.6分析结论 (13)第三章行业市场分析 (15)3.1市场调查 (15)3.1.1拟建项目产出物用途调查 (15)3.1.2产品现有生产能力调查 (15)3.1.3产品产量及销售量调查 (16)3.1.4替代产品调查 (16)3.1.5产品价格调查 (16)3.1.6国外市场调查 (17)3.2市场预测 (17)3.2.1国内市场需求预测 (17)3.2.2产品出口或进口替代分析 (18)3.2.3价格预测 (18)3.3市场推销战略 (18)3.3.1推销方式 (19)3.3.2推销措施 (19)3.3.3促销价格制度 (19)3.3.4产品销售费用预测 (20)3.4产品方案和建设规模 (20)3.4.1产品方案 (20)3.4.2建设规模 (20)3.5产品销售收入预测 (21)3.6市场分析结论 (21)第四章项目建设条件 (22)4.1地理位置选择 (22)4.2区域投资环境 (23)4.2.1区域地理位置 (23)4.2.2区域概况 (23)4.2.3区域地理气候条件 (24)4.2.4区域交通运输条件 (24)4.2.5区域资源概况 (24)4.2.6区域经济建设 (25)4.3项目所在工业园区概况 (25)4.3.1基础设施建设 (25)4.3.2产业发展概况 (26)4.3.3园区发展方向 (27)4.4区域投资环境小结 (28)第五章总体建设方案 (29)5.1总图布置原则 (29)5.2土建方案 (29)5.2.1总体规划方案 (29)5.2.2土建工程方案 (30)5.3主要建设内容 (31)5.4工程管线布置方案 (32)5.4.1给排水 (32)5.4.2供电 (33)5.5道路设计 (35)5.6总图运输方案 (36)5.7土地利用情况 (36)5.7.1项目用地规划选址 (36)5.7.2用地规模及用地类型 (36)第六章产品方案 (38)6.1产品方案 (38)6.2产品性能优势 (38)6.3产品执行标准 (38)6.4产品生产规模确定 (38)6.5产品工艺流程 (39)6.5.1产品工艺方案选择 (39)6.5.2产品工艺流程 (39)6.6主要生产车间布置方案 (39)6.7总平面布置和运输 (40)6.7.1总平面布置原则 (40)6.7.2厂内外运输方案 (40)6.8仓储方案 (40)第七章原料供应及设备选型 (41)7.1主要原材料供应 (41)7.2主要设备选型 (41)7.2.1设备选型原则 (42)7.2.2主要设备明细 (43)第八章节约能源方案 (44)8.1本项目遵循的合理用能标准及节能设计规范 (44)8.2建设项目能源消耗种类和数量分析 (44)8.2.1能源消耗种类 (44)8.2.2能源消耗数量分析 (44)8.3项目所在地能源供应状况分析 (45)8.4主要能耗指标及分析 (45)8.4.1项目能耗分析 (45)8.4.2国家能耗指标 (46)8.5节能措施和节能效果分析 (46)8.5.1工业节能 (46)8.5.2电能计量及节能措施 (47)8.5.3节水措施 (47)8.5.4建筑节能 (48)8.5.5企业节能管理 (49)8.6结论 (49)第九章环境保护与消防措施 (50)9.1设计依据及原则 (50)9.1.1环境保护设计依据 (50)9.1.2设计原则 (50)9.2建设地环境条件 (51)9.3 项目建设和生产对环境的影响 (51)9.3.1 项目建设对环境的影响 (51)9.3.2 项目生产过程产生的污染物 (52)9.4 环境保护措施方案 (53)9.4.1 项目建设期环保措施 (53)9.4.2 项目运营期环保措施 (54)9.4.3环境管理与监测机构 (56)9.5绿化方案 (56)9.6消防措施 (56)9.6.1设计依据 (56)9.6.2防范措施 (57)9.6.3消防管理 (58)9.6.4消防设施及措施 (59)9.6.5消防措施的预期效果 (59)第十章劳动安全卫生 (60)10.1 编制依据 (60)10.2概况 (60)10.3 劳动安全 (60)10.3.1工程消防 (60)10.3.2防火防爆设计 (61)10.3.3电气安全与接地 (61)10.3.4设备防雷及接零保护 (61)10.3.5抗震设防措施 (62)10.4劳动卫生 (62)10.4.1工业卫生设施 (62)10.4.2防暑降温及冬季采暖 (63)10.4.3个人卫生 (63)10.4.4照明 (63)10.4.5噪声 (63)10.4.6防烫伤 (63)10.4.7个人防护 (64)10.4.8安全教育 (64)第十一章企业组织机构与劳动定员 (65)11.1组织机构 (65)11.2激励和约束机制 (65)11.3人力资源管理 (66)11.4劳动定员 (66)11.5福利待遇 (67)第十二章项目实施规划 (68)12.1建设工期的规划 (68)12.2 建设工期 (68)12.3实施进度安排 (68)第十三章投资估算与资金筹措 (69)13.1投资估算依据 (69)13.2建设投资估算 (69)13.3流动资金估算 (70)13.4资金筹措 (70)13.5项目投资总额 (70)13.6资金使用和管理 (73)第十四章财务及经济评价 (74)14.1总成本费用估算 (74)14.1.1基本数据的确立 (74)14.1.2产品成本 (75)14.1.3平均产品利润与销售税金 (76)14.2财务评价 (76)14.2.1项目投资回收期 (76)14.2.2项目投资利润率 (77)14.2.3不确定性分析 (77)14.3综合效益评价结论 (80)第十五章风险分析及规避 (82)15.1项目风险因素 (82)15.1.1不可抗力因素风险 (82)15.1.2技术风险 (82)15.1.3市场风险 (82)15.1.4资金管理风险 (83)15.2风险规避对策 (83)15.2.1不可抗力因素风险规避对策 (83)15.2.2技术风险规避对策 (83)15.2.3市场风险规避对策 (83)15.2.4资金管理风险规避对策 (84)第十六章招标方案 (85)16.1招标管理 (85)16.2招标依据 (85)16.3招标范围 (85)16.4招标方式 (86)16.5招标程序 (86)16.6评标程序 (87)16.7发放中标通知书 (87)16.8招投标书面情况报告备案 (87)16.9合同备案 (87)第十七章结论与建议 (89)17.1结论 (89)17.2建议 (89)附表 (90)附表1 销售收入预测表 (90)附表2 总成本表 (91)附表3 外购原材料表 (93)附表4 外购燃料及动力费表 (94)附表5 工资及福利表 (96)附表6 利润与利润分配表 (97)附表7 固定资产折旧费用表 (98)附表8 无形资产及递延资产摊销表 (99)附表9 流动资金估算表 (100)附表10 资产负债表 (102)附表11 资本金现金流量表 (103)附表12 财务计划现金流量表 (105)附表13 项目投资现金量表 (107)附表14 借款偿还计划表 (109) (113)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。

聚丙烯腈（PAN）碳纤维黄洛玮1103860621摘要：聚丙烯晴基碳纤维是一种力学性能优异的新材料，具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。

本文简要介绍了其结构，制备方法，性能，应用领域及其前景。

关键词：PAN基碳纤维碳纤维结构 PAN基碳纤维制备 PAN基碳纤维性能 PAN基碳纤维应用前景1.概述碳纤维是一种力学性能优异的新材料，它不仅具有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是新一代增强纤维。

聚丙烯碳纤维是一种以聚丙烯腈(PAN)、沥青、粘胶纤维等为原料，经预氧化、碳化、石墨化工艺而制得的含碳量大于90％的特种纤维。

碳纤维具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。

PAN基碳纤维生产工艺简单、产品综合性能好，因而发展很快，产量占到90％以上，成为最主要的品种。

2.PAN碳纤维结构碳纤维属于聚合的碳，它是由有机物经固相反应转化为三维碳化合物，碳化历程不同，形成的产物结构也不同。

碳纤维和石墨纤维在强度和弹性模量上有很大差别，这主要是由于其结构不同，碳纤维是由小的乱层石墨晶体所组成的多晶体，含碳量约75%~95%；石墨纤维的结构与石墨相似，含碳量可达98%~99%，杂志少。

碳纤维的含碳量与制造纤维过程中碳化和石墨化过程有关。

PAN选用的原因：1、PAN结构式:这是迄今发展高性能碳纤维最受人瞩目先驱体2、选用PAN原因：a、PAN纤维分子易于沿纤维轴取向；b、碳化收率（1000℃~1500℃）为50%~55%;c、在脱除碳以外的杂原子时其骨架结构很少破坏;d、在180℃附近存在塑性，便于纺丝后的改性处理和经受高温碳化处理。

• 单体分子结构式：丙烯腈
聚苯烯腈纤维
丙烯腈分子式
聚丙烯腈是由单体丙烯腈经自由基聚合反应而得到。大分子链中的丙烯 腈单元是接头-尾方式相连的。主要用于制聚丙烯腈纤维，聚丙烯腈 纤维（俗称晴纶）的强度并不高，耐磨性和抗疲劳性也较差。聚丙烯 腈纤维的优点是耐候性和耐日晒性好，在室外放置18个月后还能保持 原有强度的77%。它还耐化学试剂，特别是无机酸、漂白粉、过氧化
• 也可以用于锂离子聚合物电池的电解质聚合物基体，离子电导率较高，能 达到10锂离子迁移数也大于PEO系，可达到0.5，但PAN链上有较强的极性 基团-CN，与锂电极相容性差，钝化现象比较严重。
聚丙烯腈纤维
聚丙烯腈纤维
• 聚丙烯腈纤维大多是以丙烯腈为主的三元 共聚物制得，其中丙烯腈占88％～95％，第 二单体用量为4％～10％，第三单体用量为 0.3％～2％。
1.物理性质
– 聚丙烯腈为白色粉末状物质，其密度为1.14～ 1.15g/cm3，加热至220～230℃时软化，并同时 发生分解。
– 2. 玻璃化温度 – 聚丙烯腈具有三种不同的聚集状态，即非晶相
的低序态、非晶相中序态及准晶相高序态。因此 对应两个玻璃化温度和一个熔点。玻璃化温度分 别为80～100℃、140～150℃。由于共聚组分的 加入Tg1和Tg2逐渐互相接近至完全相同，其玻 璃化温度约为 工业合成配方 四 工业合成的工艺 五 具体应用
一 概述
• 英文简写：PAN
• 聚丙烯腈纤维的研发趋势，可以归纳为二个方面； 其一，是新成纤工艺研究，如采用增塑剂法，合成 聚丙烯腈共聚物，以期降低聚丙烯腈大分子间的相 互作用从而降低聚合物的熔点，来采用熔融纺织工 艺或提高干喷湿纺工艺中纺丝浆液的浓度，达到提 高成纤后原丝力学性能的目的。其二，是研究聚丙 烯腈纤维的新品种，例如阻燃性聚丙烯腈纤维，高 收缩性聚丙烯腈纤维，聚丙烯腈纤维纺丝过程中的 在线着色技术，抗静电聚丙烯腈纤维，高吸水率聚 丙烯腈纤维，细旦丝纤维，复合聚丙烯腈纤维，抗 菌防臭聚丙烯腈纤维，远红外聚丙烯腈纤维，高强 高模聚丙烯腈纤维等

碳纤维的制作工艺：
1.由PAN原丝制备碳纤维的工艺流程如下：PAN原丝→预氧化→碳化→石墨化→表面处理→卷取→碳纤维。

2.原丝制备，聚丙烯腈和粘胶原丝主要采用湿法纺丝制得，沥青和酚醛原丝则采用熔体纺丝制得。

制备高性能聚丙烯腈基碳纤维需采用高纯度、高强度和质量均匀的聚丙烯腈原丝，制备原丝用的共聚单体为衣康酸等。

制备各向异性的高性能沥青基碳纤维需先将沥青预处理成中间相、预中间相（苯可溶各向异性沥青）和潜在中间相（喹啉可溶各向异性沥青）等。

作为烧蚀材料用的粘胶基碳纤维，其原丝要求不含碱金属离子。

3.预氧化（聚丙烯腈纤维200到300℃）、不融化（沥青200到400℃）或热处理（粘胶纤维240℃），以得到耐热和不熔的纤维，酚醛基碳纤维无此工序。

4.碳化，其温度为：聚丙烯腈纤维1000到1500℃，沥青1500
到1700℃，粘胶纤维400到2000℃。

5.石墨化，聚丙烯腈纤维为2500到3000℃，沥青2500到2800℃，粘胶纤维3000到3200℃。

6.表面处理，进行气相或液相氧化等，赋予纤维化学活性，以增大对树脂的亲和性。

7.上浆处理，防止纤维损伤，提高与树脂母体的亲和性。

所得纤维具有各种不同的断面结构。

聚丙烯腈基（PAN）碳纤维复合材料2010136103徐铭华摘要:对PAN基碳纤维的发展历程、现状以及以其为增强体的复合材料进行了综述，并对PAN基碳纤维增强复合材料在航天领域的主要使用情况进行了介绍，最后对我国高性能碳纤维复合材料的现状及发展重点进行了探讨。

关键词:PAN基碳纤维;复合材料;航天领域;使用Abstract:In this article, the development of PAN-based carbon fiber, its character and composites reinforced by it is overviewed. The main application of carbon fiber reinforced composites on aerospace is also introduced here .Finally, the status and future development of PAN-based carbon fiber is discussed.Key words: PAN-based carbon fiber; composites; aerospace; application1.前言随着科技的发展和进步以及各国对空间光学遥感器的进一步需求，空间遥感器必然向高分辨率、长焦距、大口径、大视场、大体积而质量更轻的方向发展[1]，然而，发展质量更轻的空间光学遥感器，必须采用性能优异的轻质结构材料，碳纤维复合材料(CFRP)的使用是实现这一要求的最好途径之一。

CFRP是以树脂为基体，碳纤维为增强体的复合材料[2]碳纤维具有碳材料的固有本征特性，又有纺织纤维的柔软可加土性，是新一代军民两用的增强纤维。

它优异的综合性能是任何单一材料无法和其比拟的，现在己经成为先进复合材料的主要增强纤维之一。

CFRP是20世纪60年代中期崛起的一种新型结构材料，一经问世就显示了强大的生命力[3,4]。

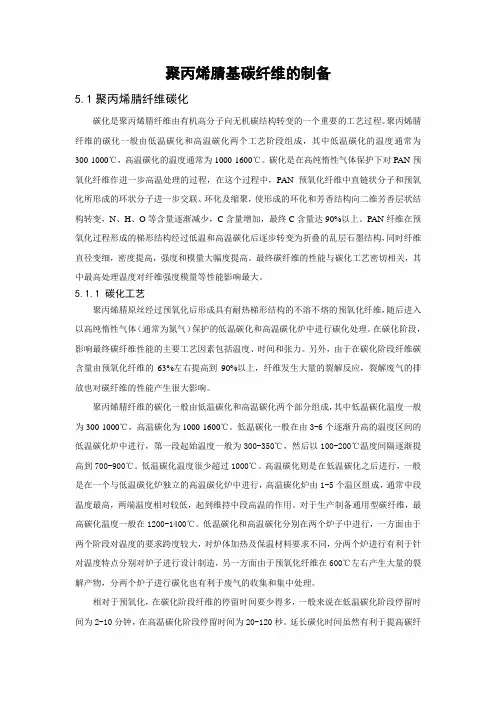

聚丙烯腈基碳纤维的制备5.1聚丙烯腈纤维碳化碳化是聚丙烯腈纤维由有机高分子向无机碳结构转变的一个重要的工艺过程。

聚丙烯腈纤维的碳化一般由低温碳化和高温碳化两个工艺阶段组成，其中低温碳化的温度通常为300-1000℃，高温碳化的温度通常为1000-1600℃。

碳化是在高纯惰性气体保护下对PAN预氧化纤维作进一步高温处理的过程，在这个过程中，PAN预氧化纤维中直链状分子和预氧化所形成的环状分子进一步交联、环化及缩聚，使形成的环化和芳香结构向二维芳香层状结构转变，N、H、O等含量逐渐减少，C含量增加，最终C含量达90%以上。

PAN纤维在预氧化过程形成的梯形结构经过低温和高温碳化后逐步转变为折叠的乱层石墨结构，同时纤维直径变细，密度提高，强度和模量大幅度提高。

最终碳纤维的性能与碳化工艺密切相关，其中最高处理温度对纤维强度模量等性能影响最大。

5.1.1 碳化工艺聚丙烯腈原丝经过预氧化后形成具有耐热梯形结构的不溶不熔的预氧化纤维，随后进入以高纯惰性气体（通常为氮气）保护的低温碳化和高温碳化炉中进行碳化处理。

在碳化阶段，影响最终碳纤维性能的主要工艺因素包括温度、时间和张力。

另外，由于在碳化阶段纤维碳含量由预氧化纤维的63%左右提高到90%以上，纤维发生大量的裂解反应，裂解废气的排放也对碳纤维的性能产生很大影响。

聚丙烯腈纤维的碳化一般由低温碳化和高温碳化两个部分组成，其中低温碳化温度一般为300-1000℃，高温碳化为1000-1600℃。

低温碳化一般在由3-6个逐渐升高的温度区间的低温碳化炉中进行，第一段起始温度一般为300-350℃，然后以100-200℃温度间隔逐渐提高到700-900℃。

低温碳化温度很少超过1000℃。

高温碳化则是在低温碳化之后进行，一般是在一个与低温碳化炉独立的高温碳化炉中进行，高温碳化炉由1-5个温区组成，通常中段温度最高，两端温度相对较低，起到维持中段高温的作用。

对于生产制备通用型碳纤维，最高碳化温度一般在1200-1400℃。

王 王 吴 承 训 月，
２ １２ ） ０６０ （ 华 大 学 材 料 学 院 纤 维 材料 改性 国家 重 点 实 验室 ， 海 东 上
摘
要 ：聚 丙 烯 腈 基 碳 纤 维 具 有 高 强度 、 高模 量 、 耐高 温 、 腐 蚀 的优 良性 能 ， 泛 应 用 于化 工 、 耐 广 机械 、 船 等 方 面 。 在 造
指 出 该模 型 的适 用 范 围 。此 外 ， 文 还 作 出 了非 溶 剂分 子 的浓 度 随 时 间 的 变化 曲 线 。 该 关 键 词 ：碳 纤 维 ；扩 散 ； 溶 剂 非
中 图 分 类 号 ：Ｔ ３ ２ ７ Ｑ ４ ．４ 文 献 标 识 码 ：Ａ 文 章 编 号 ： １０ ．３ Ｘ（ ０ ７ ｏ －ｏ ８０ ０ ６３ ４ ２ ０ ） ４ｏ ｌ －４
型 一 ！ ｄ — ｒ￣ （ ） ｔ ａ ｒ ／ ＂
Ｉ （ ＋％ Ｊ （ 一 ， — ） ¨ 常 — 芾） —： 数 为 姒
于是 可 以得 到下 面两个 方 程 ：
ｄ
：
警 ： ［ ｒ警） ａ 一 ￣ Ｄａ ］ ｆ ｒ ｒ 一 （ １ ｒ
维普资讯
第２卷 第４ ２ 期
２０ ０ ７年 ｌ ２月
合
成
技
术 及
应
用
Ｖｏ ． ２ Ｎｏ． １２ ４ Ｄｅ Ｃ． ２Ｏ ７ ０
Ｓ ＹＮＴＨＥＴＩ ＥＣ Ｃ Ｔ ＨＮ０Ｌ０ＧＹ ＡＮＤ ＡＰＰ ＣＡＴ ０Ｎ Ｕ １
聚 丙 烯腈 基 碳 纤维 原 丝在 干湿 法 纺 丝 中 非 溶 剂 扩 散 过 程 的 研 究
于 是可 以得 到 （ ） 的通解 ： ２式
ｃ ：

Ｊ（ 为零 阶 Ｂ ｓ ｌ ｏ ） ｅｓ 函数 ， ｅ
