OSPF 多区域验证、虚链路

华为实训9路由器动态路由协议OSPF多区域的配置（1）实验目的：掌握多区域OSPF配置技术实训技术原理：OSPF开放式最短路径优先协议，是目前网络中应用最广泛的路由协议之一。

(1)自治系统（Autonomous System）一组使用相同路由协议交换路由信息的路由器，缩写为AS。

(2)骨干区域（Backbone Area）OSPF划分区域之后，并非所有的区域都是平等的关系。

其中有一个区域是与众不同的，它的区域号（Area ID）是0，通常被称为骨干区域。

骨干区域负责区域之间的路由，非骨干区域之间的路由信息必须通过骨干区域来转发。

对此，OSPF有两个规定：1，所有非骨干区域必须与骨干区域保持连通；2，骨干区域自身也必须保持连通。

但在实际应用中，可能会因为各方面条件的限制，无法满足这个要求。

这时可以通过配置OSPF虚连接（Virtual Link）予以解决。

(3)虚连接（Virtual Link）虚连接是指在两台ABR之间通过一个非骨干区域而建立的一条逻辑上的连接通道。

它的两端必须是ABR，而且必须在两端同时配置方可生效。

为虚连接两端提供一条非骨干区域内部路由的区域称为传输区（Transit Area）。

(4)区域边界路由器ABR（Area Border Router）该类路由器可以同时属于两个以上的区域，但其中一个必须是骨干区域。

ABR 用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。

实验内容：构建OSPF多区域连接到骨干区域上实验拓扑：图中所有的路由器都运行OSPF，并将整个自治系统划分为3个区域。

其中Router A和Router B作为ABR来转发区域之间的路由。

配置完成后，每台路由器都应学到AS内的到所有网段的路由。

实验设备：路由器2台,v.35dte线缆1条,v.35dce线缆1条实验步骤：(1)配置各接口的IP地址（对路由器的以太口和同步串口配置IP地址，过程请同学们自己完成）(2)配置OSPF基本功能#配置Router A。

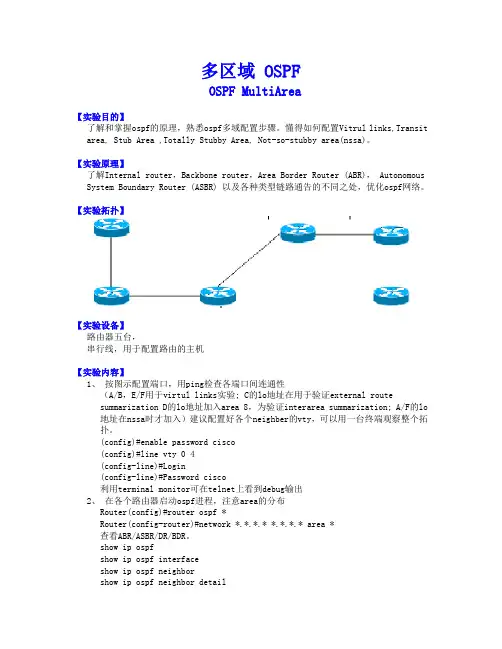

多区域 OSPFOSPF MultiArea【实验目的】了解和掌握ospf的原理，熟悉ospf多域配置步骤。

懂得如何配置Vitrul links,Transit area, Stub Area ,Totally Stubby Area, Not-so-stubby area(nssa)。

【实验原理】了解Internal router，Backbone router，Area Border Router (ABR)， Autonomous System Boundary Router (ASBR) 以及各种类型链路通告的不同之处，优化ospf网络。

【实验拓扑】【实验设备】路由器五台，串行线，用于配置路由的主机【实验内容】1、按图示配置端口，用ping检查各端口间连通性（A/B，E/F用于virtul links实验; C的lo地址在用于验证external routesummarization D的lo地址加入area 8，为验证interarea summarization; A/F的lo 地址在nssa时才加入）建议配置好各个neighber的vty，可以用一台终端观察整个拓扑。

(config)#enable password cisco(config)#line vty 0 4(config-line)#Login(config-line)#Password cisco利用terminal monitor可在telnet上看到debug输出2、在各个路由器启动ospf进程，注意area的分布Router(config)#router ospf *Router(config-router)#network *.*.*.* *.*.*.* area *查看ABR/ASBR/DR/BDR。

show ip ospfshow ip ospf interfaceshow ip ospf neighborshow ip ospf neighbor detail3、 show ip route查看各router路由表，注意area 10,area 11没出现在别的router。

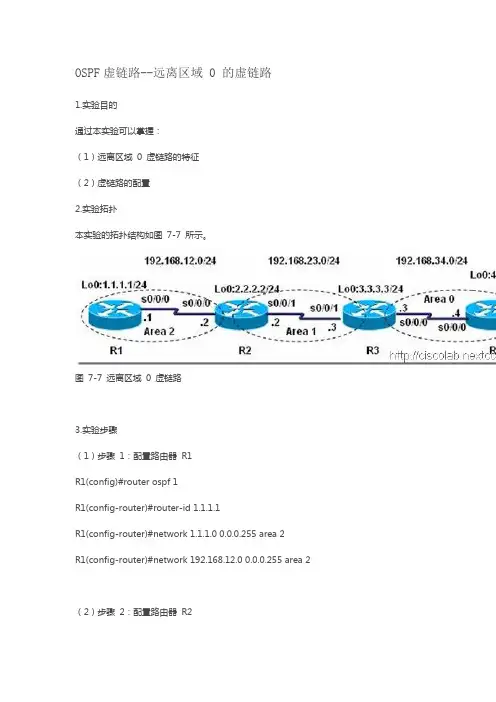

OSPF虚链路--远离区域 0 的虚链路1.实验目的通过本实验可以掌握：（1）远离区域0 虚链路的特征（2）虚链路的配置2.实验拓扑本实验的拓扑结构如图7-7 所示。

图7-7 远离区域0 虚链路3.实验步骤（1）步骤1：配置路由器R1R1(config)#router ospf 1R1(config-router)#router-id 1.1.1.1R1(config-router)#network 1.1.1.0 0.0.0.255 area 2R1(config-router)#network 192.168.12.0 0.0.0.255 area 2 （2）步骤2：配置路由器R2R2(config)#router ospf 1R2(config-router)#router-id 2.2.2.2R2(config-router)#network 2.2.2.0 0.0.0.255 area 1R2(config-router)#network 192.168.12.0 0.0.0.255 area 2 R2(config-router)#network 192.168.23.0 0.0.0.255 area 1 R2(config-router)#area 1 virtual-link 3.3.3.3（3）步骤3：配置路由器R3R3(config)#router ospf 1R3(config-router)#router-id 3.3.3.3R3(config-router)#network 3.3.3.0 0.0.0.255 area 0R3(config-router)#network 192.168.23.0 0.0.0.255 area 1 R3(config-router)#network 192.168.34.0 0.0.0.255 area 0 R3(config-router)#area 1 virtual-link 2.2.2.2（4）步骤4：配置路由器R4R4(config)#router ospf 1R4(config-router)#router-id 4.4.4.4R4(config-router)#network 4.4.4.0 0.0.0.255 area 0R4(config-router)#network 192.168.34.0 0.0.0.255 area 04.实验调试在路由器R4 上查看路由表：R4#show ip routeCodes: C –connected, S –static, R –RIP, M –mobile, B –BGPD –EIGRP, EX –EIGRP external, O –OSPF, IA –OSPF inter areaN1 –OSPF NSSA external type 1, N2 –OSPF NSSA external type 2 E1 –OSPF external type 1, E2 –OSPF external type 2i –IS-IS, L1 –IS-IS level-1, L2 –IS-IS level-2, ia –IS-IS inter area * –candidate default, U –per-user static route, o –ODRP –periodic downloaded static routeGateway of last resort is not setO IA 192.168.12.0/24 [110/192] via 192.168.34.3, 00:02:19, Serial0/0/0 1.0.0.0/32 is subnetted, 1 subnetsO IA 1.1.1.1 [110/193] via 192.168.34.3, 00:02:19, Serial0/0/02.0.0.0/32 is subnetted, 1 subnetsO IA 2.2.2.2 [110/129] via 192.168.34.3, 00:02:19, Serial0/0/03.0.0.0/32 is subnetted, 1 subnetsO 3.3.3.3 [110/65] via 192.168.34.3, 00:02:19, Serial0/0/04.0.0.0/24 is subnetted, 1 subnetsC 4.4.4.0 is directly connected, Loopback0O IA 192.168.23.0/24 [110/128] via 192.168.34.3, 00:02:19, Serial0/0/0 C 192.168.34.0/24 is directly connected, Serial0/0/0从R4 的路由表的输出，可以看出路由器R1 能够通过使用转接区域1 的虚拟链路到达区域0。

©2009,蓝狐网络版权所有，未经授权不得使用与传播. 8
完全末梢区域（续）
完全Stub区域中最受限的形式
– – –
拒绝所有的External LSA : 类型5。 拒绝具体的Summary LSA ：类型4和3。 Default LSA作为Summary LSA注入到该区域，用来代表他所拒 绝的路由信息。 默认路由＋区域内路由 区域内不会有其他区域的具体路由
©2009,蓝狐网络版权所有，未经授权不得使用与传播. 3
末梢（Stub）区域（续）
Stub区域是一个不允许AS外部LSA通告在其内部进行泛 洪的区域。 Stub区域的特性：
允许学习Type 3 LSA。 – 拒绝Type 4、 Type 5 LSA。 – Default LSA作为Summary LSA注入到该区域，用以 弥补学不到Type 5 LSA的信息，通过ABR被宣告到 Stub area。 – 外部路由的振荡不会波及Stub区。 Stub区域路由器的路由表条目： – 默认路由＋区域间路由＋区域内路由
–
©2009,蓝狐网络版权所有，未经授权不得使用与传播.
4
末梢（stub）区域（续）
在末梢区域中有4个限制条件：
–
–
–
–
一个末梢区域内部的所有路由器也必须拥有相同的 链路状态数据库。 虚链路不能在一个末梢区域内进行配置，也不能穿 过一个末梢区域。 末梢区域内的路由器不能是ASBR路由器。 一个末梢区域可以拥有多台ABR路由器，但是因 为缺省路由的原因，区域内部路由器不能确定哪一 台路由器才是到达ASBR路由器的最优的网关。
©2009,蓝狐网络版权所有，未经授权不得使用与传播. 11
非纯末梢（NSSA）区域
非纯末梢区域
