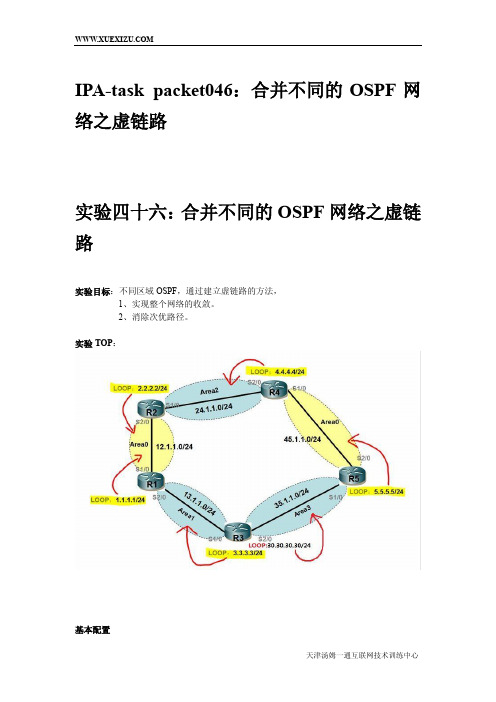

ospf虚链路的配置实验

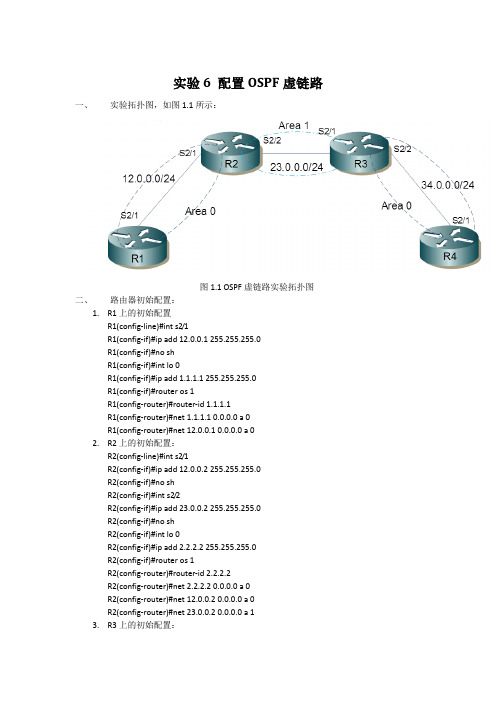

实验6 配置OSPF虚链路一、实验拓扑图，如图1.1所示：图1.1 OSPF虚链路实验拓扑图二、路由器初始配置：1.R1上的初始配置R1(config-line)#int s2/1R1(config-if)#ip add 12.0.0.1 255.255.255.0R1(config-if)#no shR1(config-if)#int lo 0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#router os 1R1(config-router)#router-id 1.1.1.1R1(config-router)#net 1.1.1.1 0.0.0.0 a 0R1(config-router)#net 12.0.0.1 0.0.0.0 a 02.R2上的初始配置：R2(config-line)#int s2/1R2(config-if)#ip add 12.0.0.2 255.255.255.0R2(config-if)#no shR2(config-if)#int s2/2R2(config-if)#ip add 23.0.0.2 255.255.255.0R2(config-if)#no shR2(config-if)#int lo 0R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config-if)#router os 1R2(config-router)#router-id 2.2.2.2R2(config-router)#net 2.2.2.2 0.0.0.0 a 0R2(config-router)#net 12.0.0.2 0.0.0.0 a 0R2(config-router)#net 23.0.0.2 0.0.0.0 a 13.R3上的初始配置：R3(config-line)#int s2/1R3(config-if)#ip add 23.0.0.3 255.255.255.0R3(config-if)#no shR3(config-if)#int s2/2R3(config-if)#ip add 34.0.0.3 255.255.255.0R3(config-if)#no shR3(config-if)#int lo 0R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#router os 1R3(config-router)#router-id 3.3.3.3R3(config-router)#net 3.3.3.3 0.0.0.0 a 0R3(config-router)#net 23.0.0.3 0.0.0.0 a 1R3(config-router)#net 34.0.0.3 0.0.0.0 a 04.R4上的初始配置：R4(config-line)#int s2/1R4(config-if)#ip add 34.0.0.4 255.255.255.0R4(config-if)#no shR4(config-if)#int lo 0R4(config-if)#ip add 4.4.4.4 255.255.255.0R4(config-if)#router os 1R4(config-router)#router-id 4.4.4.4R4(config-router)#net 4.4.4.4 0.0.0.0 a 0R4(config-router)#net 34.0.0.4 0.0.0.0 a 05.在R1上查看路由表信息R1(config-router)#do sh ip routCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/32 is subnetted, 1 subnetsO 2.2.2.2 [110/65] via 12.0.0.2, 00:06:09, Serial2/123.0.0.0/24 is subnetted, 1 subnetsO IA 23.0.0.0 [110/128] via 12.0.0.2, 00:06:09, Serial2/112.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial2/1以上输出表明，R1不能获知分割开的Area 0的路由信息，需要将Area 0 连在一起。

OSPF虚链路（virtual-link）配置实例这个配置将验证一个OSPF虚电路（Virtual-Link）的过程，重点在观察虚链路连接的临时网络与正常区域间路由有何区别。

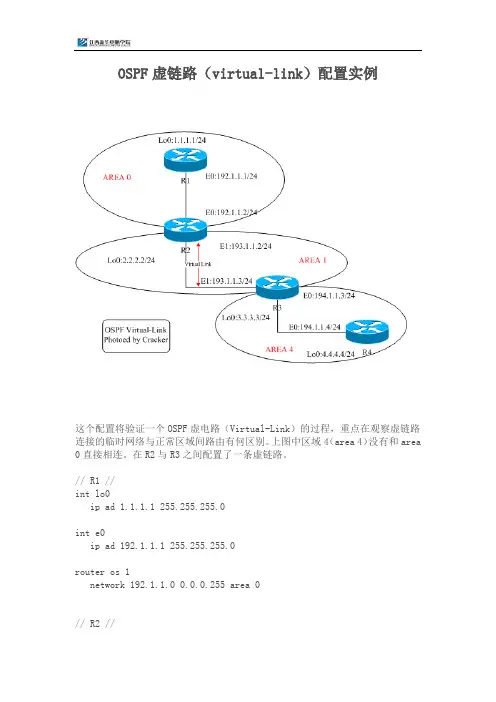

上图中区域4（area 4）没有和area 0直接相连。

在R2与R3之间配置了一条虚链路。

// R1 //int lo0ip ad 1.1.1.1 255.255.255.0int e0ip ad 192.1.1.1 255.255.255.0router os 1network 192.1.1.0 0.0.0.255 area 0// R2 //int lo0ip ad 2.2.2.2 255.255.255.0int e0ip ad 192.1.1.2 255.255.255.0int e1ip ad 193.1.1.2 255.255.255.0router os 1network 192.1.1.0 0.0.0.255 area 0network 193.1.1.0 0.0.0.255 area 1// R3 //int lo0ip ad 3.3.3.3 255.255.255.0int e1ip ad 193.1.1.3 255.255.255.0int e0ip ad 194.1.1.3 255.255.255.0router os 1network 193.1.1.0 0.0.0.255 area 1network 194.1.1.0 0.0.0.255 area 4// R4 //int lo0ip ad 4.4.4.4 255.255.255.0int e0ip ad 194.1.1.4 255.255.255.0router os 1network 194.1.1.0 0.0.0.255 area 4基本配置完成后，我们在每台路由器上分别来验证一下：r1#sh ip os neiTime Address Interface2.2.2.2 1 FULL/BDR 00:00:33 192.1.1.2 Eth ernet0/0r1#r1#sh ip ro1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0O IA 193.1.1.0/24 [110/20] via 192.1.1.2, 00:00:19, Ethernet0/0C 192.1.1.0/24 is directly connected, Ethernet0/0//注意R1上有关于193.1.1.0的路由条目，是属于IA类型（域间路由）r2#sh ip os neiNeighbor ID Pri State DeadTime Address Interface1.1.1.1 1 FULL/DR 00:00:35 192.1.1.1 Eth ernet0/03.3.3.3 1 FULL/BDR 00:00:35 193.1.1.3 Eth ernet1/0r2#r2#r2#sh ip ro2.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback0C 193.1.1.0/24 is directly connected, Ethernet1/0C 192.1.1.0/24 is directly connected, Ethernet0/0r3#sh ip os neiNeighbor ID Pri State DeadTime Address Interface2.2.2.2 1 FULL/DR 00:00:32 193.1.1.2 Eth ernet1/04.4.4.4 1 FULL/DR 00:00:34 194.1.1.4 Eth ernet0/0r3#sh ip ro3.0.0.0/24 is subnetted, 1 subnetsC 3.3.3.0 is directly connected, Loopback0C 193.1.1.0/24 is directly connected, Ethernet1/0O IA 192.1.1.0/24 [110/20] via 193.1.1.2, 00:02:49, Ethernet1/0C 194.1.1.0/24 is directly connected, Ethernet0/0//注意R3中有关于192.1.1.0的路由是属于IA类型（域间路由）r4#sh ip os neiTime Address Interface3.3.3.3 1 FULL/BDR 00:00:33 194.1.1.3 Eth ernet0/0r4#sh ip ro4.0.0.0/24 is subnetted, 1 subnetsC 4.4.4.0 is directly connected, Loopback0C 194.1.1.0/24 is directly connected, Ethernet0/0//R4上没有关于AREA 0内的任何路由信息我们下面在R2、R3上添加Virtual-link的配置：R2：router os 1area 1 virtual-link 3.3.3.3R3:router os 1area 1 virtual-link 2.2.2.2对比之前的路由信息，看有何区别：r1#sh ip ro1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0O IA 193.1.1.0/24 [110/20] via 192.1.1.2, 00:00:01, Ethernet0/0C 192.1.1.0/24 is directly connected, Ethernet0/0O IA 194.1.1.0/24 [110/30] via 192.1.1.2, 00:00:01, Ethernet0/0//多了一条194网段的路由，类型IA（区域间）r2#sh ip ro2.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback0C 193.1.1.0/24 is directly connected, Ethernet1/0C 192.1.1.0/24 is directly connected, Ethernet0/0O IA 194.1.1.0/24 [110/20] via 193.1.1.3, 00:00:06, Ethernet1/0//多了一条194网段路由，类型为IA（区域间）r3#sh ip ro3.0.0.0/24 is subnetted, 1 subnetsC 3.3.3.0 is directly connected, Loopback0C 193.1.1.0/24 is directly connected, Ethernet1/0O 192.1.1.0/24 [110/20] via 193.1.1.2, 00:02:56, Ethernet1/0C 194.1.1.0/24 is directly connected, Ethernet0/0//R3的192路由原本为IA类型（区域间），现在转为O类型（区域内），说明R3认为自已与192网段是直连的。

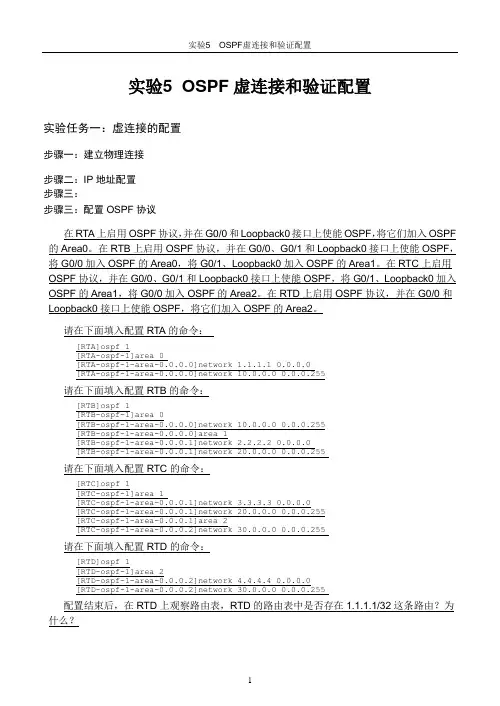

实验5 OSPF虚连接和验证配置实验任务一：虚连接的配置步骤一：建立物理连接步骤二：IP地址配置步骤三：配置OSPF协议在RTA上启用OSPF协议，并在G0/0和Loopback0接口上使能OSPF，将它们加入OSPF 的Area0。

在RTB上启用OSPF协议，并在G0/0、G0/1和Loopback0接口上使能OSPF，将G0/0加入OSPF的Area0，将G0/1、Loopback0加入OSPF的Area1。

在RTC上启用OSPF协议，并在G0/0、G0/1和Loopback0接口上使能OSPF，将G0/1、Loopback0加入OSPF的Area1，将G0/0加入OSPF的Area2。

在RTD上启用OSPF协议，并在G0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area2。

请在下面填入配置RTA的命令：[RTA]ospf 1[RTA-ospf-1]area 0[RTA-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0[RTA-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255请在下面填入配置RTB的命令：[RTB]ospf 1[RTB-ospf-1]area 0[RTB-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255[RTB-ospf-1-area-0.0.0.0]area 1[RTB-ospf-1-area-0.0.0.1]network 2.2.2.2 0.0.0.0[RTB-ospf-1-area-0.0.0.1]network 20.0.0.0 0.0.0.255请在下面填入配置RTC的命令：[RTC]ospf 1[RTC-ospf-1]area 1[RTC-ospf-1-area-0.0.0.1]network 3.3.3.3 0.0.0.0[RTC-ospf-1-area-0.0.0.1]network 20.0.0.0 0.0.0.255[RTC-ospf-1-area-0.0.0.1]area 2[RTC-ospf-1-area-0.0.0.2]network 30.0.0.0 0.0.0.255请在下面填入配置RTD的命令：[RTD]ospf 1[RTD-ospf-1]area 2[RTD-ospf-1-area-0.0.0.2]network 4.4.4.4 0.0.0.0[RTD-ospf-1-area-0.0.0.2]network 30.0.0.0 0.0.0.255配置结束后，在RTD上观察路由表，RTD的路由表中是否存在1.1.1.1/32这条路由？为什么？步骤四：_不存在。

OSPF虚链路--远离区域 0 的虚链路1.实验目的通过本实验可以掌握：（1）远离区域0 虚链路的特征（2）虚链路的配置2.实验拓扑本实验的拓扑结构如图7-7 所示。

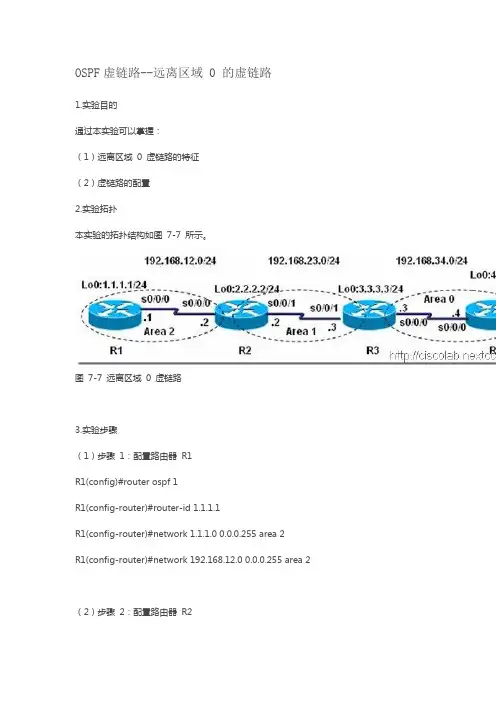

图7-7 远离区域0 虚链路3.实验步骤（1）步骤1：配置路由器R1R1(config)#router ospf 1R1(config-router)#router-id 1.1.1.1R1(config-router)#network 1.1.1.0 0.0.0.255 area 2R1(config-router)#network 192.168.12.0 0.0.0.255 area 2 （2）步骤2：配置路由器R2R2(config)#router ospf 1R2(config-router)#router-id 2.2.2.2R2(config-router)#network 2.2.2.0 0.0.0.255 area 1R2(config-router)#network 192.168.12.0 0.0.0.255 area 2 R2(config-router)#network 192.168.23.0 0.0.0.255 area 1 R2(config-router)#area 1 virtual-link 3.3.3.3（3）步骤3：配置路由器R3R3(config)#router ospf 1R3(config-router)#router-id 3.3.3.3R3(config-router)#network 3.3.3.0 0.0.0.255 area 0R3(config-router)#network 192.168.23.0 0.0.0.255 area 1 R3(config-router)#network 192.168.34.0 0.0.0.255 area 0 R3(config-router)#area 1 virtual-link 2.2.2.2（4）步骤4：配置路由器R4R4(config)#router ospf 1R4(config-router)#router-id 4.4.4.4R4(config-router)#network 4.4.4.0 0.0.0.255 area 0R4(config-router)#network 192.168.34.0 0.0.0.255 area 04.实验调试在路由器R4 上查看路由表：R4#show ip routeCodes: C –connected, S –static, R –RIP, M –mobile, B –BGPD –EIGRP, EX –EIGRP external, O –OSPF, IA –OSPF inter areaN1 –OSPF NSSA external type 1, N2 –OSPF NSSA external type 2 E1 –OSPF external type 1, E2 –OSPF external type 2i –IS-IS, L1 –IS-IS level-1, L2 –IS-IS level-2, ia –IS-IS inter area * –candidate default, U –per-user static route, o –ODRP –periodic downloaded static routeGateway of last resort is not setO IA 192.168.12.0/24 [110/192] via 192.168.34.3, 00:02:19, Serial0/0/0 1.0.0.0/32 is subnetted, 1 subnetsO IA 1.1.1.1 [110/193] via 192.168.34.3, 00:02:19, Serial0/0/02.0.0.0/32 is subnetted, 1 subnetsO IA 2.2.2.2 [110/129] via 192.168.34.3, 00:02:19, Serial0/0/03.0.0.0/32 is subnetted, 1 subnetsO 3.3.3.3 [110/65] via 192.168.34.3, 00:02:19, Serial0/0/04.0.0.0/24 is subnetted, 1 subnetsC 4.4.4.0 is directly connected, Loopback0O IA 192.168.23.0/24 [110/128] via 192.168.34.3, 00:02:19, Serial0/0/0 C 192.168.34.0/24 is directly connected, Serial0/0/0从R4 的路由表的输出，可以看出路由器R1 能够通过使用转接区域1 的虚拟链路到达区域0。

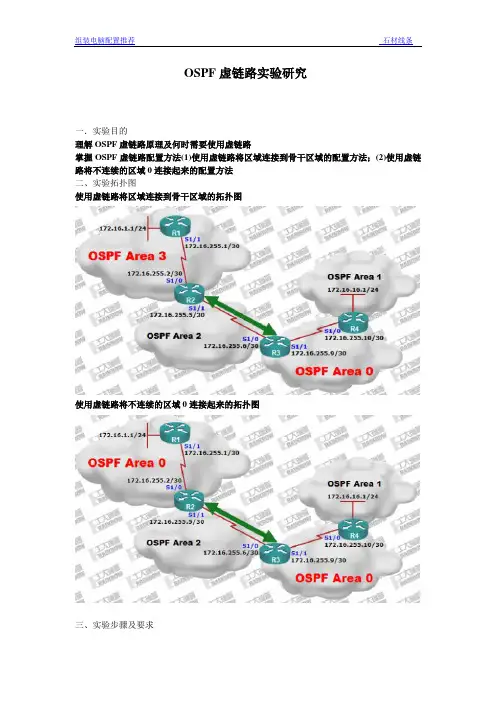

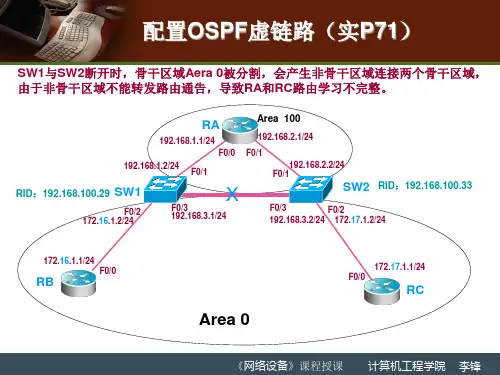

OSPF虚链路实验研究一．实验目的理解OSPF虚链路原理及何时需要使用虚链路掌握OSPF虚链路配置方法(1)使用虚链路将区域连接到骨干区域的配置方法；(2)使用虚链路将不连续的区域0连接起来的配置方法二、实验拓扑图使用虚链路将区域连接到骨干区域的拓扑图使用虚链路将不连续的区域0连接起来的拓扑图三、实验步骤及要求(一)使用虚链路将区域连接到骨干区域1.R2、R3、R4配置OSPFR2(config)#router ospf 1R2(config-router)#network 172.16.255.4 0.0.0.3 area 2R2(config-router)#exitR2的f0/1接口先不要宣称networkR3(config)#router ospf 1R3(config-router)#network 172.16.255.4 0.0.0.3 area 2R3(config-router)#network 172.16.255.8 0.0.0.3 area 0R4(config)#router ospf 1R4(config-router)#network 172.16.255.8 0.0.0.3 area 0R4(config-router)#network 172.16.16.0 0.0.0.255 area 12.查看R2的路由表R2#show ip route172.16.0.0/16 is variably subnetted, 4 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/1C 172.16.255.4/30 is directly connected, FastEthernet0/0O IA 172.16.255.8/30 [110/2] via 172.16.255.6, 00:06:42, FastEthernet0/0O IA 172.16.16.1/32 [110/3] via 172.16.255.6, 00:06:09, FastEthernet0/03．再次配置R1和R2的OSPF协议R1(config)#router ospf 1R1(config-router)#network 172.16.255.0 0.0.0.3 area 3R1(config-router)#network 172.16.1.0 0.0.0.255 area 3R1(config-router)#exitR2(config)#router ospf 1R2(config-router)#network 172.16.255.0 0.0.0.3 area 3R2(config-router)#exit4. 查看R1与R2的OSPF的邻居表R1#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 172.16.255.5 1 FULL/BDR 00:00:39 172.16.255.2 FastEthernet0/0 R2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 172.16.255.9 1 FULL/BDR 00:00:36 172.16.255.6 FastEthernet0/0 172.16.1.1 1 FULL/DR 00:00:30 172.16.255.1 FastEthernet0/1 5. 查看R1的路由表R1#show ip route172.16.0.0/16 is variably subnetted, 2 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/0C 172.16.1.0/24 is directly connected, Loopback0通过观察R1的路由表，R1的路由器无法学习到骨干区域、area 1和area 2区域的路由。

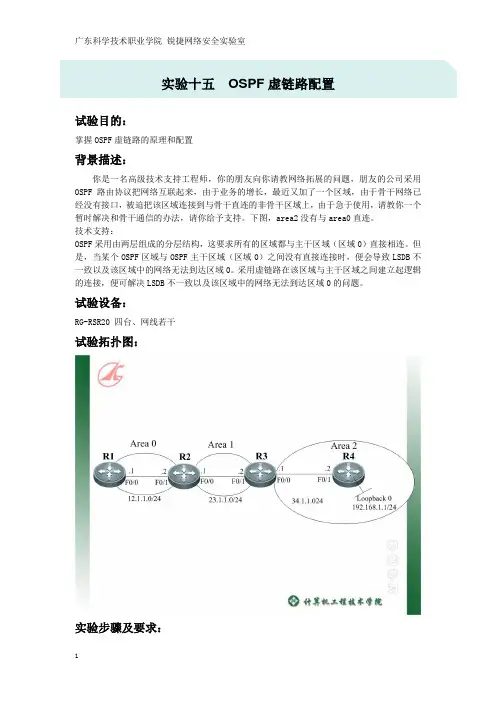

实验十五OSPF虚链路配置试验目的：掌握OSPF虚链路的原理和配置背景描述：你是一名高级技术支持工程师，你的朋友向你请教网络拓展的问题，朋友的公司采用OSPF路由协议把网络互联起来，由于业务的增长，最近又加了一个区域，由于骨干网络已经没有接口，被迫把该区域连接到与骨干直连的非骨干区域上，由于急于使用，请教你一个暂时解决和骨干通信的办法，请你给予支持。

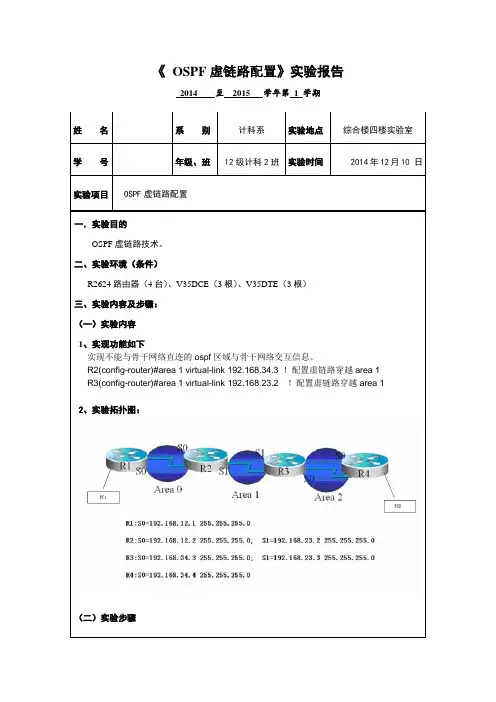

下图，area2没有与area0直连。

技术支持：OSPF采用由两层组成的分层结构，这要求所有的区域都与主干区域（区域0）直接相连。

但是，当某个OSPF区域与OSPF主干区域（区域0）之间没有直接连接时，便会导致LSDB不一致以及该区域中的网络无法到达区域0。

采用虚链路在该区域与主干区域之间建立起逻辑的连接，便可解决LSDB不一致以及该区域中的网络无法到达区域0的问题。

试验设备：RG-RSR20 四台、网线若干试验拓扑图：实验步骤及要求：1、配置各台路由器用户名和接口IP地址，并且使用ping命令确认各路由器的直连口的互通性。

2、在所有路由器上启动OSPF路由协议，把相应的网段放到相应区域里面。

以R1为例R1(config-if)#router osp 100R1(config-router)#router-id 1.1.1.1Change router-id and update OSPF process! [yes/no]:yesR1(config-router)#network 12.1.1.0 0.0.0.255 a 0R1(config-router)#3、查看R1的路由表R1#show ip routeC 12.1.1.0/24 is directly connected, FastEthernet 0/0C 12.1.1.1/32 is local host.O IA 23.1.1.0/24 [110/2] via 12.1.1.2, 00:03:05, FastEthernet 0/0R2#show ip routeC 12.1.1.0/24 is directly connected, FastEthernet 0/1C 12.1.1.2/32 is local host.C 23.1.1.0/24 is directly connected, FastEthernet 0/0C 23.1.1.1/32 is local host.4、在区域边界路由器R2和R3上配置虚链路R2(config)#router osp 100R2(config-router)#area 1 virtual-link 3.3.3.3R3(config)#router ospf 100R3(config-router)#area 1 virtual-link 2.2.2.25、在R1上查看ospf路由表R1#show ip rouC 12.1.1.0/24 is directly connected, FastEthernet 0/0C 12.1.1.1/32 is local host.O IA 23.1.1.0/24 [110/2] via 12.1.1.2, 00:25:21, FastEthernet 0/0O IA 34.1.1.0/24 [110/3] via 12.1.1.2, 00:01:41, FastEthernet 0/0O IA 192.168.1.1/32 [110/3] via 12.1.1.2, 00:01:41, FastEthernet 0/06、在R2和R3上查看虚链路的运行情况R2#show ip ospf virtual-linksVirtual Link VLINK0 to router 3.3.3.3 is upTransit area 0.0.0.1 via interface FastEthernet 0/0Local address 23.1.1.1/32Remote address 23.1.1.2/32Transmit Delay is 1 sec, State Point-To-Point,Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5Hello due in 00:00:09Adjacency state FullR2#show ip osp neiOSPF process 100, 3 Neighbors, 3 is Full:Neighbor ID Pri State Dead Time Address Interface1.1.1.1 1 Full/DR 00:00:33 12.1.1.1 FastEthernet 0/13.3.3.3 1 Full/BDR 00:00:29 23.1.1.2 FastEthernet 0/03.3.3.3 1 Full/ - 00:00:33 23.1.1.2 VLINK0R3#show ip ospf virtual-linksVirtual Link VLINK0 to router 2.2.2.2 is upTransit area 0.0.0.1 via interface FastEthernet 0/1Local address 23.1.1.2/32Remote address 23.1.1.1/32Transmit Delay is 1 sec, State Point-To-Point,Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5Hello due in 00:00:05Adjacency state Full7、查看R1的链路状态数据库R1#show ip ospf daOSPF Router with ID (1.1.1.1) (Process ID 100)Router Link States (Area 0.0.0.0)Link ID ADV Router Age Seq# CkSum Link count1.1.1.1 1.1.1.1 455 0x80000004 0x9693 12.2.2.2 2.2.2.2 934 0x80000007 0x5391 23.3.3.3 3.3.3.3 935 0x80000003 0x7d95 1Network Link States (Area 0.0.0.0)Link ID ADV Router Age Seq# CkSum12.1.1.1 1.1.1.1 455 0x80000002 0x2a10Summary Link States (Area 0.0.0.0)Link ID ADV Router Age Seq# CkSum Route23.1.1.0 2.2.2.2 466 0x80000002 0xf346 23.1.1.0/2423.1.1.0 3.3.3.3 950 0x80000001 0xd75f 23.1.1.0/2434.1.1.0 3.3.3.3 950 0x80000001 0x48e3 34.1.1.0/24192.168.1.1 3.3.3.3 950 0x80000001 0x5490 192.168.1.1/328、在R1上ping 192.168.1.1R1#ping 192.168.1.1Sending 5, 100-byte ICMP Echoes to 192.168.1.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/10 ms9、试验完成【注意事项】●配置虚链路的路由器必须是某区域的ABR●虚链路不能在末节区域中配置●注意连接骨干和非直连区域的中间区域的区域号；●注意连接骨干和非直连区域的中间区域的邻居建立的ROUTER_ID 。

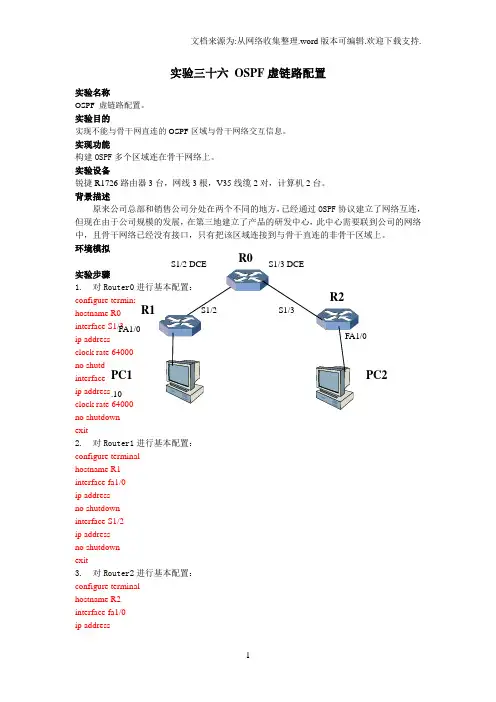

实验三十六OSPF虚链路配置实验名称OSPF 虚链路配置。

实验目的实现不能与骨干网直连的OSPF区域与骨干网络交互信息。

实现功能构建OSPF多个区域连在骨干网络上。

实验设备锐捷R1726路由器3台，网线3根，V35线缆2对，计算机2台。

背景描述原来公司总部和销售公司分处在两个不同的地方，已经通过OSPF协议建立了网络互连，但现在由于公司规模的发展，在第三地建立了产品的研发中心，此中心需要联到公司的网络中，且骨干网络已经没有接口，只有把该区域连接到与骨干直连的非骨干区域上。

1.对no shutdownexit2.对Router1进行基本配置：configure terminalhostname R1interface fa1/0ip addressno shutdowninterface S1/2ip addressno shutdownexit3.对Router2进行基本配置：configure terminalhostname R2interface fa1/0ip addressno shutdowninterface S1/3ip addressno shutdowninterface loopback 0ip addressexit4.对R1配置路由协议OSPF:Configure terminalRouter OSPF（开启OSPF路由协议）Network area 0（设置网络区域）Network area 1（设置网络区域）End5.对R0配置路由协议OSPF:Configure terminalRouter OSPF（开启OSPF路由协议）Network area 1（设置网络区域）Network area 2（设置网络区域）End6.对R2配置路由协议OSPF:Configure terminalRouter OSPF（开启OSPF路由协议）Network area 2（设置网络区域）Network area 2（设置网络区域）End7.对R0配置虚链路:Configure terminalRouter OSPF（进入OSPF路由协议配置模式）Area 1 virtual-link 1）End8.对R1配置虚链路:Configure terminalRouter OSPF（进入OSPF路由协议配置模式）Area 1 virtual-link 1）End9.对R2配置静态路由Configure terminalIp routeEnd10.分别在Router0上测试配置：三Show ip ospf virtual-links（测试OSPF的虚链路状态）router0#show ip ospf virtual-linksVirtual Link to router :Virtual Link state : UpTransit area :Via interface : serial 1/2Interface State : point-to-pointCost of using : 50Transmit Delay : 1Hello : 10Dead : 40Retransmit : 5Authentication : noneHello due in : 00:00:07Virtual Neighbor not find.router0#router0#11.测试网络的连通性，在两台计算机上Ping对方计算机，测试是否能Ping通。
