六维力传感器的原理与设计说明

六维力传感器1六维力传感器的分类 (1)2六维力传感器的研究现状 (1)1六维力传感器的分类六维力传感器有很多种名称，如六轴力传感器、六分量天平、六轴力/力矩传感器、六向力传感器等，实际上就是一种可以同时检测3个力分量和3个力矩分量的力传感器，根据X, Y, Z方向的力分量和力矩分量可以得到合力和合力矩。

传感器的种类按敏感兀件可以分为:电阻应变式、压电式、光学式、电容式、电感式等几类。

六维力传感器按测力原理可分为电阻式应变式，电容式，电感式，压电式和光电式等。

就以上几种类型的传感器而言，电阻应变式六维力传感器的应用得最为广泛而且目前技术最为成熟的一种。

其基本工作原理是外力作用下，弹性体结构形变，贴在弹性体上的应变片发生应变引起电阻值的变化，再经电路将阻值的变化转化为电压或电流的变化表现。

电容式则是将电容式力敏传感器的核心部分是对压力敏感的电容器。

力敏电容器的电容量是由电极面积和两个电极间的距离决定的，当硅膜片两边存在压力差时，硅膜片产生形变，极板间的间距发生变化，从而引起电容量的变化，电容变化量与压力差有关。

光学式多维力传感器通过光学传感器来测量微小变形，从而测出多维力和力矩。

压电式多维力传感器是另一种比较常用的测力装置，它的基本测力原理是在外部应力的作用下压电材料产生电荷，当外力变化时，压电材料表面的电荷随之变化带来输出电压信号的变化。

压电传感器的主要特点是其有很高的固有频率(200kHz)，特别适合动态测量。

石英晶片的合理布置是传感器设计的关键。

克服传感器各向载荷间的相互干扰是提高压电传感器测量精度的有效途径。

2六维力传感器的研究现状六维力传感器的研究已有40多年的历史，科研工作者在这方面已作了大量的研究工作。

在国内，对六维力传感器的研究始于上世纪80年代，许多院校都对六维力传感器的设计制作进行过深入的探讨。

其设计是以力学分析为基础，探索性地设计出无耦合作用的弹性体，最早代表是积木式结构由美国SIR公司设计，由一块块积木式弹性体组合成，其加工精度和装配精度对其测量结果的影响很大，滞后和累积误差也较大，这使得它的实用性几乎为零。

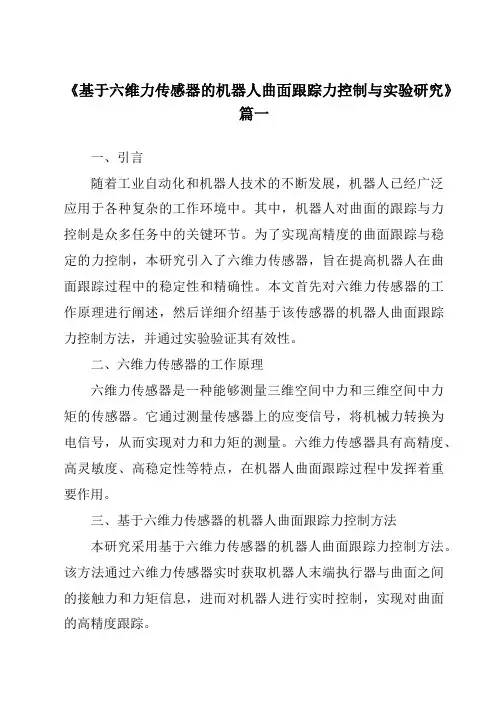

《基于六维力传感器的机器人曲面跟踪力控制与实验研究》篇一一、引言随着工业自动化和机器人技术的不断发展，机器人已经广泛应用于各种复杂的工作环境中。

其中，机器人对曲面的跟踪与力控制是众多任务中的关键环节。

为了实现高精度的曲面跟踪与稳定的力控制，本研究引入了六维力传感器，旨在提高机器人在曲面跟踪过程中的稳定性和精确性。

本文首先对六维力传感器的工作原理进行阐述，然后详细介绍基于该传感器的机器人曲面跟踪力控制方法，并通过实验验证其有效性。

二、六维力传感器的工作原理六维力传感器是一种能够测量三维空间中力和三维空间中力矩的传感器。

它通过测量传感器上的应变信号，将机械力转换为电信号，从而实现对力和力矩的测量。

六维力传感器具有高精度、高灵敏度、高稳定性等特点，在机器人曲面跟踪过程中发挥着重要作用。

三、基于六维力传感器的机器人曲面跟踪力控制方法本研究采用基于六维力传感器的机器人曲面跟踪力控制方法。

该方法通过六维力传感器实时获取机器人末端执行器与曲面之间的接触力和力矩信息，进而对机器人进行实时控制，实现对曲面的高精度跟踪。

在机器人曲面跟踪过程中，首先需要对六维力传感器进行标定，以消除传感器本身的误差。

然后，通过建立机器人动力学模型和曲面几何模型，实现机器人的轨迹规划和力控制策略的制定。

在轨迹规划阶段，根据曲面的几何特征和机器人的运动学特性，规划出合适的轨迹路径。

在力控制策略制定阶段，根据六维力传感器的实时反馈信息，调整机器人的运动参数，实现对曲面的高精度跟踪和稳定的力控制。

四、实验研究为了验证基于六维力传感器的机器人曲面跟踪力控制方法的有效性，我们进行了相关实验研究。

实验中，我们使用具有六维力传感器的机器人进行曲面跟踪任务。

通过对比实验数据和理论分析，我们发现该方法在曲面跟踪过程中具有较高的稳定性和精确性。

具体而言，我们首先将机器人放置在曲面上，并启动六维力传感器进行实时数据采集。

然后，我们根据采集到的数据调整机器人的运动参数，实现对曲面的高精度跟踪。

六维力传感器的工作原理是标定均在假设传感器系统为线性系统的情况下进行，即传感器静态数学模型满足。

F=CV
其中，V是六维力传感器输出的6路原始信息(列信息，单位是V)，F是经过计算的6路力信息(列信息，力的单位是KN，力矩的单位是KNm)[6-7]。

传感器静态标定的实质就是利用施加在六维力传感器上的广义力矢量组F 和通过数据采集上采样得到的传感器6个输出信号矢量组V求出标定矩阵C，传感器的输出信号是一个6路电压信号组成的矢量。

如果不考虑传感器的非线性因素的影响，只要给传感器施加6个线性无关的力矢量，并测得对应6个力矢量的传感器的输出电压信号矢量V，就可以得到一个惟一解C。

其种测量范围是：50kN / 5kNm；
准确度等级是：0.5％;
尺寸是：Ø175毫米x 110毫米;
安装和定心是：6 x内螺纹M6x2；2个Ø10mm F7钻孔;
连接是：集成式圆形插头连接器UP13，27针，凸型；
材质是：不锈钢，不锈钢外壳；
重量是：11公斤。

用户如有购买需求，可咨询郑州沐宸自动化科技有限公司。

该企业目前涵盖的产品类别有力传感器、多维力传感器、扭矩传感器、位移传感器、压力传感器、加速度传感器、液位传感器等，同时可根据客户的需求，定制各类传感器。

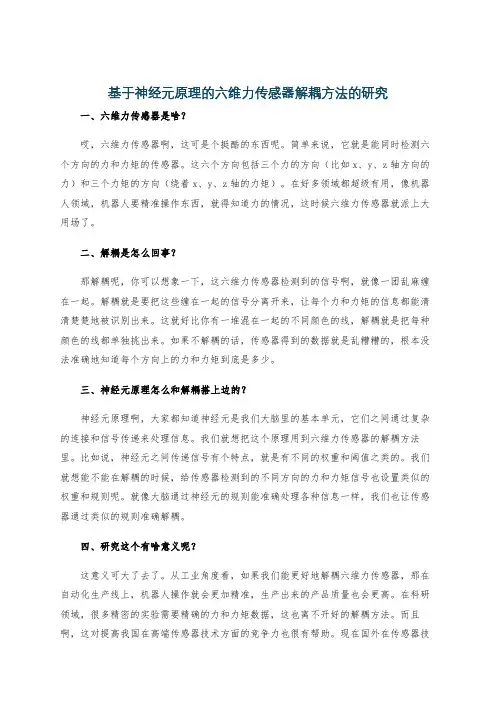

基于神经元原理的六维力传感器解耦方法的研究一、六维力传感器是啥？哎，六维力传感器啊，这可是个挺酷的东西呢。

简单来说，它就是能同时检测六个方向的力和力矩的传感器。

这六个方向包括三个力的方向（比如x、y、z轴方向的力）和三个力矩的方向（绕着x、y、z轴的力矩）。

在好多领域都超级有用，像机器人领域，机器人要精准操作东西，就得知道力的情况，这时候六维力传感器就派上大用场了。

二、解耦是怎么回事？那解耦呢，你可以想象一下，这六维力传感器检测到的信号啊，就像一团乱麻缠在一起。

解耦就是要把这些缠在一起的信号分离开来，让每个力和力矩的信息都能清清楚楚地被识别出来。

这就好比你有一堆混在一起的不同颜色的线，解耦就是把每种颜色的线都单独挑出来。

如果不解耦的话，传感器得到的数据就是乱糟糟的，根本没法准确地知道每个方向上的力和力矩到底是多少。

三、神经元原理怎么和解耦搭上边的？神经元原理啊，大家都知道神经元是我们大脑里的基本单元，它们之间通过复杂的连接和信号传递来处理信息。

我们就想把这个原理用到六维力传感器的解耦方法里。

比如说，神经元之间传递信号有个特点，就是有不同的权重和阈值之类的。

我们就想能不能在解耦的时候，给传感器检测到的不同方向的力和力矩信号也设置类似的权重和规则呢。

就像大脑通过神经元的规则能准确处理各种信息一样，我们也让传感器通过类似的规则准确解耦。

四、研究这个有啥意义呢？这意义可大了去了。

从工业角度看，如果我们能更好地解耦六维力传感器，那在自动化生产线上，机器人操作就会更加精准，生产出来的产品质量也会更高。

在科研领域，很多精密的实验需要精确的力和力矩数据，这也离不开好的解耦方法。

而且啊，这对提高我国在高端传感器技术方面的竞争力也很有帮助。

现在国外在传感器技术上有些地方还是比我们厉害的，如果我们能在这个基于神经元原理的解耦方法上取得突破，那可就扬眉吐气了。

五、研究的难点在哪里？这研究可不容易呢。

首先就是模型建立的困难。

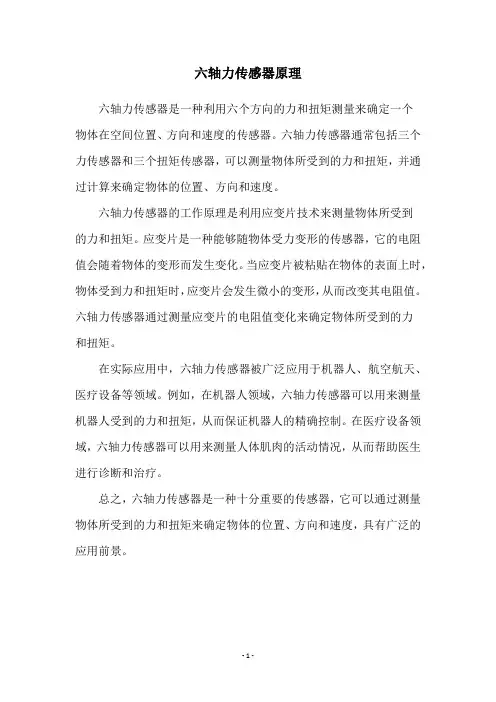

六轴力传感器原理
六轴力传感器是一种利用六个方向的力和扭矩测量来确定一个
物体在空间位置、方向和速度的传感器。

六轴力传感器通常包括三个力传感器和三个扭矩传感器，可以测量物体所受到的力和扭矩，并通过计算来确定物体的位置、方向和速度。

六轴力传感器的工作原理是利用应变片技术来测量物体所受到
的力和扭矩。

应变片是一种能够随物体受力变形的传感器，它的电阻值会随着物体的变形而发生变化。

当应变片被粘贴在物体的表面上时，物体受到力和扭矩时，应变片会发生微小的变形，从而改变其电阻值。

六轴力传感器通过测量应变片的电阻值变化来确定物体所受到的力
和扭矩。

在实际应用中，六轴力传感器被广泛应用于机器人、航空航天、医疗设备等领域。

例如，在机器人领域，六轴力传感器可以用来测量机器人受到的力和扭矩，从而保证机器人的精确控制。

在医疗设备领域，六轴力传感器可以用来测量人体肌肉的活动情况，从而帮助医生进行诊断和治疗。

总之，六轴力传感器是一种十分重要的传感器，它可以通过测量物体所受到的力和扭矩来确定物体的位置、方向和速度，具有广泛的应用前景。

- 1 -。

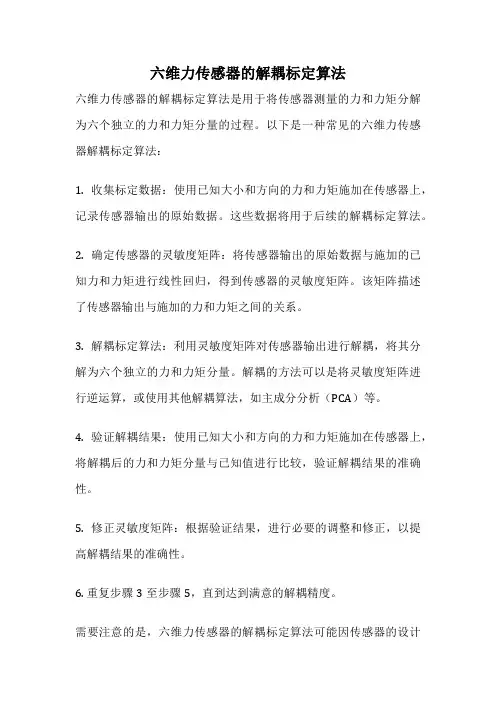

六维力传感器的解耦标定算法
六维力传感器的解耦标定算法是用于将传感器测量的力和力矩分解为六个独立的力和力矩分量的过程。

以下是一种常见的六维力传感器解耦标定算法：
1. 收集标定数据：使用已知大小和方向的力和力矩施加在传感器上，记录传感器输出的原始数据。

这些数据将用于后续的解耦标定算法。

2. 确定传感器的灵敏度矩阵：将传感器输出的原始数据与施加的已知力和力矩进行线性回归，得到传感器的灵敏度矩阵。

该矩阵描述了传感器输出与施加的力和力矩之间的关系。

3. 解耦标定算法：利用灵敏度矩阵对传感器输出进行解耦，将其分解为六个独立的力和力矩分量。

解耦的方法可以是将灵敏度矩阵进行逆运算，或使用其他解耦算法，如主成分分析（PCA）等。

4. 验证解耦结果：使用已知大小和方向的力和力矩施加在传感器上，将解耦后的力和力矩分量与已知值进行比较，验证解耦结果的准确性。

5. 修正灵敏度矩阵：根据验证结果，进行必要的调整和修正，以提高解耦结果的准确性。

6. 重复步骤3至步骤5，直到达到满意的解耦精度。

需要注意的是，六维力传感器的解耦标定算法可能因传感器的设计
和特性而有所不同。

上述算法仅为一种常见的解耦标定算法，并不能适用于所有情况。

在实际应用中，建议参考传感器厂商提供的文档和指导，或与专业的传感器标定服务提供商合作，以获取更准确的解耦标定算法。

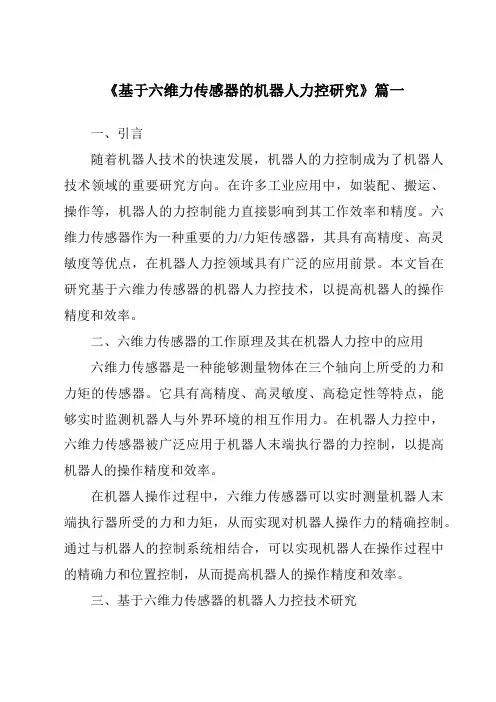

《基于六维力传感器的机器人力控研究》篇一一、引言随着机器人技术的快速发展，机器人的力控制成为了机器人技术领域的重要研究方向。

在许多工业应用中，如装配、搬运、操作等，机器人的力控制能力直接影响到其工作效率和精度。

六维力传感器作为一种重要的力/力矩传感器，其具有高精度、高灵敏度等优点，在机器人力控领域具有广泛的应用前景。

本文旨在研究基于六维力传感器的机器人力控技术，以提高机器人的操作精度和效率。

二、六维力传感器的工作原理及其在机器人力控中的应用六维力传感器是一种能够测量物体在三个轴向上所受的力和力矩的传感器。

它具有高精度、高灵敏度、高稳定性等特点，能够实时监测机器人与外界环境的相互作用力。

在机器人力控中，六维力传感器被广泛应用于机器人末端执行器的力控制，以提高机器人的操作精度和效率。

在机器人操作过程中，六维力传感器可以实时测量机器人末端执行器所受的力和力矩，从而实现对机器人操作力的精确控制。

通过与机器人的控制系统相结合，可以实现机器人在操作过程中的精确力和位置控制，从而提高机器人的操作精度和效率。

三、基于六维力传感器的机器人力控技术研究基于六维力传感器的机器人力控技术主要包括传感器信号处理、力控制算法和控制系统设计等方面。

1. 传感器信号处理六维力传感器输出的信号需要进行处理才能得到有用的信息。

传感器信号处理主要包括信号采集、信号滤波、信号转换等步骤。

通过信号处理，可以得到机器人末端执行器所受的力和力矩的准确信息，为后续的力控制提供依据。

2. 力控制算法力控制算法是实现机器人力控制的核心。

常见的力控制算法包括阻抗控制、自适应控制、模糊控制等。

这些算法可以根据不同的应用场景和需求进行选择和优化，以实现机器人在操作过程中的精确力和位置控制。

3. 控制系统设计控制系统是机器人力控的重要组成部分。

控制系统设计需要考虑机器人的硬件结构、传感器配置、算法实现等因素。

通过合理的控制系统设计，可以实现机器人在操作过程中的稳定性和精确性。

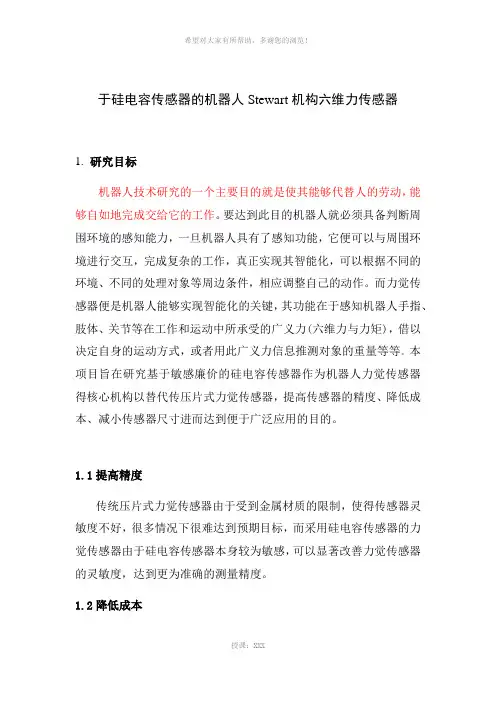

于硅电容传感器的机器人Stewart机构六维力传感器1.研究目标机器人技术研究的一个主要目的就是使其能够代替人的劳动，能够自如地完成交给它的工作。

要达到此目的机器人就必须具备判断周围环境的感知能力，一旦机器人具有了感知功能，它便可以与周围环境进行交互，完成复杂的工作，真正实现其智能化，可以根据不同的环境、不同的处理对象等周边条件，相应调整自己的动作。

而力觉传感器便是机器人能够实现智能化的关键，其功能在于感知机器人手指、肢体、关节等在工作和运动中所承受的广义力(六维力与力矩)，借以决定自身的运动方式，或者用此广义力信息推测对象的重量等等。

本项目旨在研究基于敏感廉价的硅电容传感器作为机器人力觉传感器得核心机构以替代传压片式力觉传感器，提高传感器的精度、降低成本、减小传感器尺寸进而达到便于广泛应用的目的。

1.1提高精度传统压片式力觉传感器由于受到金属材质的限制，使得传感器灵敏度不好，很多情况下很难达到预期目标，而采用硅电容传感器的力觉传感器由于硅电容传感器本身较为敏感，可以显著改善力觉传感器的灵敏度，达到更为准确的测量精度。

1.2降低成本传统的机器人力觉传感器因为材料限制加工难度较大，生产工序繁琐从而生产成本较高，这是机器人力觉传感器价格较高的一个重要因素，而本课题所采用的硅电容传感器因为应用方式比较灵活，从而可以达到降低成本的目的，为力觉传感器的广泛应用打下良好的基础。

1.3减小体积传统的机器人力觉传感器因为受到材料限制和机构限制加工难度较大，从而体积大小受到限制相对较大，而本课题所研究的硅电容传感器本身体积较小，直径不到1cm，从而很大程度上可以减小力觉传感器整体的体积，从而使力觉传感器拥有较大的应用空间。

2.研究内容2.1 硅电容传感器的研发为得到与机器人工作所使用的力所良好配合的量程和较小的传感器体积，采用MEMS技术专门针对此课题研发了一款体积较小，量程合适的硅电容传感器。

2.2 六维Stewart机构力觉传感器的机械结构设计因为与原有的Stewart机构力觉传感器材料的不同，为了达到预期的目标，较好的发挥硅电容传感器的优势，就需要改变现有的Stewart机构，专门为硅电容传感器设计能最大发挥其优势的专门Stewart机构。

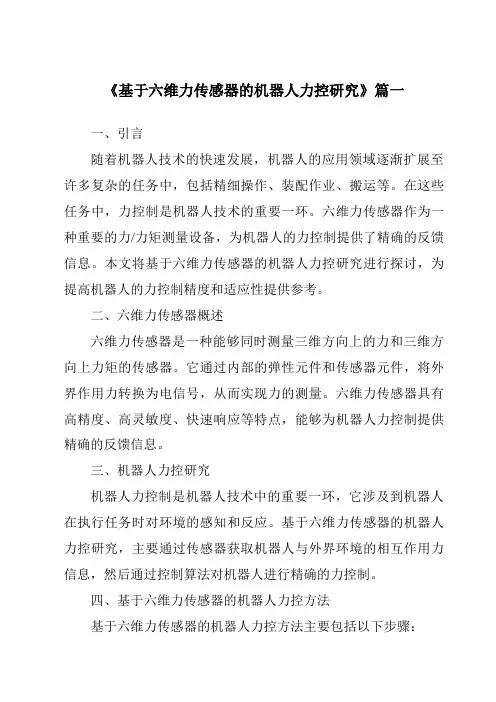

《基于六维力传感器的机器人力控研究》篇一一、引言随着机器人技术的快速发展，机器人的应用领域逐渐扩展至许多复杂的任务中，包括精细操作、装配作业、搬运等。

在这些任务中，力控制是机器人技术的重要一环。

六维力传感器作为一种重要的力/力矩测量设备，为机器人的力控制提供了精确的反馈信息。

本文将基于六维力传感器的机器人力控研究进行探讨，为提高机器人的力控制精度和适应性提供参考。

二、六维力传感器概述六维力传感器是一种能够同时测量三维方向上的力和三维方向上力矩的传感器。

它通过内部的弹性元件和传感器元件，将外界作用力转换为电信号，从而实现力的测量。

六维力传感器具有高精度、高灵敏度、快速响应等特点，能够为机器人力控制提供精确的反馈信息。

三、机器人力控研究机器人力控制是机器人技术中的重要一环，它涉及到机器人在执行任务时对环境的感知和反应。

基于六维力传感器的机器人力控研究，主要通过传感器获取机器人与外界环境的相互作用力信息，然后通过控制算法对机器人进行精确的力控制。

四、基于六维力传感器的机器人力控方法基于六维力传感器的机器人力控方法主要包括以下步骤：1. 传感器信息获取：通过六维力传感器获取机器人与外界环境的相互作用力信息。

2. 力控制模型建立：根据任务需求和机器人特性，建立合适的力控制模型。

3. 控制器设计：根据力控制模型和传感器信息，设计合适的控制器，实现机器人的精确力控制。

4. 实验验证：通过实验验证控制算法的有效性和精度。

五、应用实例分析以装配作业为例，基于六维力传感器的机器人力控研究可以应用于装配机器人中。

在装配过程中，机器人需要通过六维力传感器获取与工件之间的相互作用力信息，然后根据这些信息调整自身的运动轨迹和力度，实现精确的装配。

通过这种方法，可以提高装配的精度和效率，减少人工干预和人为错误。

六、结论基于六维力传感器的机器人力控研究对于提高机器人的力控制精度和适应性具有重要意义。

六维力传感器的高精度和高灵敏度为机器人的力控制提供了可靠的反馈信息，而精确的力控制算法则能够使机器人在执行任务时更加稳定和准确。

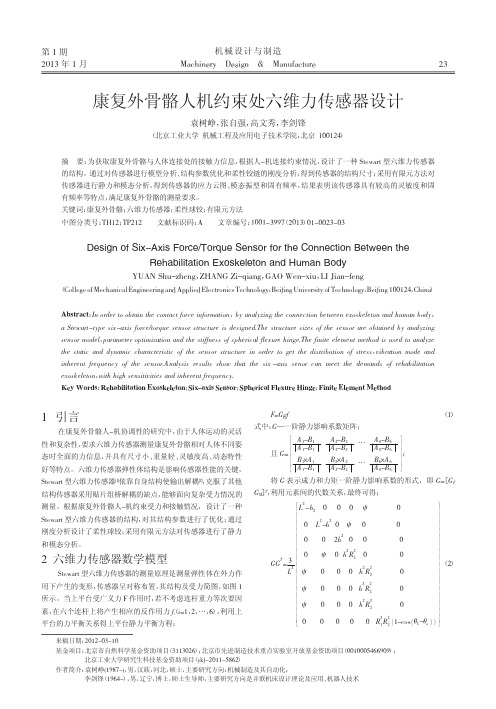

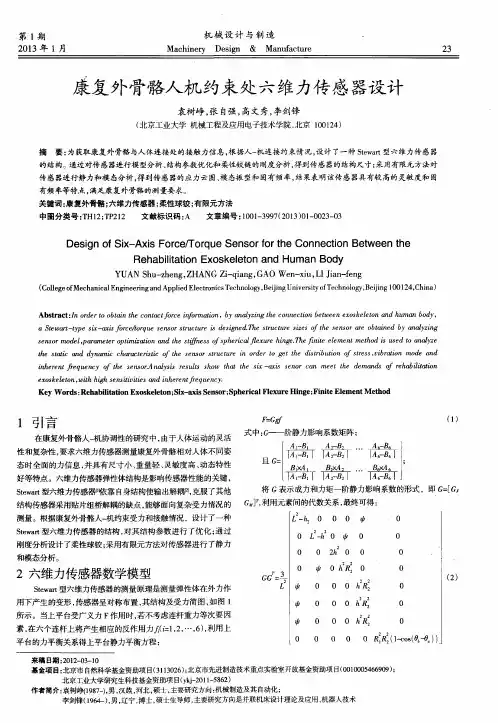

来稿日期：2012-03-10基金项目：北京市自然科学基金资助项目（3113026）；北京市先进制造技术重点实验室开放基金资助项目（0010005466909）；北京工业大学研究生科技基金资助项目（ykj-2011-5862）作者简介：袁树峥(1987-)，男，汉族，河北，硕士，主要研究方向：机械制造及其自动化；李剑锋（1964-），男，辽宁，博士，硕士生导师，主要研究方向是并联机床设计理论及应用、机器人技术1引言在康复外骨骼人-机协调性的研究中，由于人体运动的灵活性和复杂性，要求六维力传感器测量康复外骨骼相对人体不同姿态时全面的力信息，并具有尺寸小、重量轻、灵敏度高、动态特性好等特点。

六维力传感器弹性体结构是影响传感器性能的关键，Stewart 型六维力传感器[1]依靠自身结构使输出解耦[2]，克服了其他结构传感器采用贴片组桥解耦的缺点，能够面向复杂受力情况的测量。

根据康复外骨骼人-机约束受力和接触情况，设计了一种Stewart 型六维力传感器的结构，对其结构参数进行了优化；通过刚度分析设计了柔性球铰；采用有限元方法对传感器进行了静力和模态分析。

2六维力传感器数学模型Stewart 型六维力传感器的测量原理是测量弹性体在外力作用下产生的变形，传感器呈对称布置，其结构及受力简图，如图1所示。

当上平台受广义力F 作用时，若不考虑连杆重力等次要因素，在六个连杆上将产生相应的反作用力f i （i =1，2，…，6），利用上平台的力平衡关系得上平台静力平衡方程：F=Ggf（1）式中：G —一阶静力影响系数矩阵；且G =A 1-B 1A 1-B 1A 2-B 2A 2-B 2…A 6-B 6A 6-B 6B 1×A 1A 1-B 1B 2×A 2A 2-B 2…B 6×A 6A 6-B 6!"""""""""#$%%%%%%%%%&；将G 表示成力和力矩一阶静力影响系数的形式，即G=［G FG M ］T，利用元素间的代数关系，最终可得：GG T=3L2L 2-h 2000ψ00L 2-h 20ψ00002h200ψ0h 2R 220ψ000h 2R 220ψ000h 2R 220ψ000h 2R 2200R 21R 221-cos θb -θa ’(’)!""""""""""""""""""""""""""""""""""#$%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%&（2）康复外骨骼人机约束处六维力传感器设计袁树峥，张自强，高文秀，李剑锋（北京工业大学机械工程及应用电子技术学院，北京100124）摘要：为获取康复外骨骼与人体连接处的接触力信息，根据人-机连接约束情况，设计了一种Stewart 型六维力传感器的结构。

六维力传感器能同时检测三维空间的全力信息，即三个力分量（Fx、Fy、Fz）和三个力矩分量（Tx、Ty、Tz），是工业机器人、智能装备等重要的传感设备之一，广泛应用于工业机器人的精密装配、打磨抛光、去毛刺、自动磨削、轮廓跟踪和机器人双手协调等作业中，以及医疗机器人、足底机器人等等，也可用于各类科学研究设备。

其中国外著名的企业因起步较早，已有广泛的应用。

而国内虽然起步较晚，但也有很多优秀的企业在深耕这个细分行业。

与国外品牌相比，国内的产品很多都已经达到甚至超过国外产品的相关性能指标，在价格和服务上也更加有优势，相信在不久的将来，产品市场会被国产替代。

它的测量范围是：50kN / 5kNm；
准确度等级是：0.5％;
尺寸是：Ø175毫米x 110毫米;
安装和定心是：6 x内螺纹M6x2；2个Ø10mm F7钻孔;
连接是：集成式圆形插头连接器UP13，27针，凸型；
材质是：不锈钢，不锈钢外壳；
重量是：11公斤。

以上就是关于六维力传感器的介绍，用户如有购买需求，可咨询郑州沐宸自动化科技有限公司。

该企业销售的产品类型多样，价格适中，能满足不同用户的需求。
