传感器原理与应用复习要点传感器是一种将非电学量转换为电学信号的装置，广泛应用于各个领域。
其原理可以分为物理效应、化学效应和生物效应三类。
下面是传感器原理与应用的复习要点：1.物理效应传感器：-热敏电阻：利用物质的电阻随温度变化的特性，常用于温度测量。
-压电传感器：利用压电材料电荷随机梯度变化的特性，可用于压力、力和加速度的测量。
-光电传感器：利用光的吸收、散射或发射等特性，常用于光强度、颜色和距离的测量。
-磁敏电阻：利用材料的磁阻随磁场变化的特性，可用于磁场的测量。
2.化学效应传感器：-pH传感器：利用溶液中氢离子浓度对电位的影响，用于测量酸碱度。
-气体传感器：利用气体与特定材料发生化学反应，测量气体浓度或类型。
-电化学传感器：利用电化学反应产生的电位差，测量氧气、氢气等的浓度。
3.生物效应传感器：-生物传感器：利用生物体与特定物质相互作用的特性，测量生物学参数，如酶、抗原和抗体等。
-DNA传感器：利用DNA序列的特定识别反应，用于检测和识别DNA的序列。
传感器的应用：1.工业自动化：传感器可用于测量温度、压力、流量、液位等工业参数，实现工业自动化控制。
2.环境监测：用于监测大气污染物质、水质、土壤质量等环境参数。
3.医疗保健：用于测量心率、体温、血压等生物参数，实现远程医疗监护。
4.智能家居：用于检测温度、湿度、光线等，实现智能调控家居环境。
5.汽车工业：应用于测量车速、转向角度、发动机参数，提升安全性和性能。
6.农业领域：用于监测土壤水分、光照强度、气温等农作物生长参数，实现精确农业。
总结起来，传感器的原理涉及物理、化学和生物效应，应用广泛，包括工业自动化、环境监测、医疗保健、智能家居、汽车工业和农业等领域。
对传感器的深入理解和应用有助于提升各个领域的技术水平和生活质量。
传感器原理及应用的总结1. 传感器的定义和分类传感器是一种将感知到的物理量或化学量转化为可供处理或显示的电信号的器件。
根据所感知的量的不同，传感器可以分为多种类型：•温度传感器: 用于测量和监控环境或物体的温度变化；•压力传感器: 用于测量液体或气体的压力变化；•光敏传感器: 检测光线的存在和强度；•加速度传感器: 用于测量物体的加速度；•湿度传感器: 测量环境中的湿度级别；•磁力传感器: 用于检测磁场的强度和方向；•气体传感器: 用于检测空气中特定气体的浓度；•接近传感器: 用于检测物体是否靠近或远离传感器等。
2. 常用传感器的工作原理2.1 温度传感器温度传感器的工作原理基于材料的热敏性质，常见的热敏材料有铂、镍、硅等。
当温度发生变化时，这些材料的电阻值也会发生相应的改变。
通过测量电阻的变化，可以推算出温度的变化。
2.2 压力传感器压力传感器的工作原理多种多样，常见的原理包括压阻、电容、振动等。
其中，压阻式压力传感器利用压阻元件的电阻值随着压力的变化而发生改变，从而测量压力的变化。
2.3 光敏传感器光敏传感器的工作原理是基于光电效应，当光照射到光敏材料上时，会产生光电流或改变电阻值。
光敏传感器可以根据不同的光敏材料，分为光电导传感器、光电阻传感器、光电二极管传感器等。
2.4 加速度传感器加速度传感器利用质量受力的原理来测量加速度。
常见的工作原理有压电效应、电容感应、谐振等。
其中，压电式加速度传感器将加速度转化为质量的压电效应，产生相应的电荷输出。
3. 传感器的应用领域3.1 工业自动化传感器在工业自动化领域中起着重要作用。
例如，温度传感器可用于监测机器运行的温度变化，保证设备的正常运行。
压力传感器可以用于监测液体或气体的压力变化，以便及时调整工艺参数。
3.2 智能家居随着智能家居的兴起，传感器在家居领域的应用变得越来越广泛。
光敏传感器可用于智能照明系统，根据光线的强弱自动调节照明亮度。
湿度传感器可以监测室内湿度，实现智能空调系统的湿度控制。
传感器原理及应用知识点总结传感器是一种能够感知和测量外部环境参数的器件，根据其工作原理和应用领域的不同，可以分为多种类型。
以下是传感器原理及应用的一些常见知识点总结：1. 传感器工作原理：- 电阻传感器：利用材料电阻随环境参数变化而变化的特性，如温度传感器、湿度传感器等。
- 压阻传感器：利用材料电阻随压力变化而变化的特性，如压力传感器。
- 电容传感器：利用材料电容随环境参数变化而变化的特性，如接近传感器、触摸传感器等。
- 磁性传感器：利用材料磁性随环境参数变化而变化的特性，如磁场传感器、位置传感器等。
- 光电传感器：利用材料对光的敏感性随环境参数变化而变化的特性，如光电开关、红外传感器等。
- 声波传感器：利用材料对声音的敏感性随环境参数变化而变化的特性，如声音传感器、超声波传感器等。
2. 传感器应用领域：- 工业自动化：用于监测和控制生产过程中的环境参数，如温度传感器、压力传感器、流量传感器等。
- 汽车电子：用于检测和控制汽车各个系统的参数，如发动机温度传感器、氧气浓度传感器、轮胎压力传感器等。
- 医疗器械：用于监测和测量患者的生理参数，如心率传感器、血氧传感器、体温传感器等。
- 智能家居：用于实现家庭环境的智能化控制，如温湿度传感器、光照传感器、烟雾传感器等。
- 安防监控：用于监测和识别环境中的异常行为和事件，如人体红外感应器、摄像头、指纹传感器等。
3. 传感器的特性：- 灵敏度：指传感器对环境参数变化的反应程度，一般以输出信号的变化量表示。
- 精度：指传感器输出信号与实际环境参数之间的偏差，一般以误差大小表示。
- 响应时间：指传感器从检测到环境参数变化到输出信号发生变化的时间，一般以时间间隔表示。
- 工作范围：指传感器能够正常工作的环境参数范围，一般以最大和最小值表示。
总之，传感器是现代科技中非常重要的一部分，它们的工作原理和应用领域非常广泛，为各个领域的科研和生产提供了重要的技术支持。
对传感器的研究和应用有助于实现更多领域的自动化、智能化和安全化。
传感器原理及应用笔记一、传感器的基本原理传感器是一种能够感知、检测和测量某种特定物理量的器件或装置，将物理量转化为电信号或其他形式的输出。
传感器的基本原理是通过敏感元件对物理量进行测量，将物理量转化为可感知的信号输出。
传感器的工作原理通常涉及一些常见的物理学原理，比如压电效应、热敏效应、光敏效应、磁敏效应等。
1. 压电效应压电效应是指某些晶体或陶瓷在受到机械应力作用时，会产生电荷的现象。
利用压电效应制成的传感器可以将受力或压力转化为电信号输出，常用于压力传感器、加速度传感器等领域。
2. 热敏效应热敏效应是指材料的电阻、电容或电动势随温度的变化而变化的性质。
利用热敏效应的原理，可以制成温度传感器、湿度传感器等用于检测环境温湿度的传感器。
3. 光敏效应光敏效应是指某些材料在受到光照射时，会发生电阻、电压或电流等性质的变化。
利用光敏效应制成的传感器可以用于光电传感器、光敏电阻、光电二极管等应用。
4. 磁敏效应磁敏效应是指某些材料在受到磁场影响时，会产生电荷或电压的现象。
利用磁敏效应制成的传感器可以用于磁场传感器、磁力传感器等领域。
二、传感器的应用领域传感器在各个行业都有着广泛的应用，如工业自动化、智能家居、医疗健康、环境监测等领域。
1. 工业自动化在工业自动化中，各种传感器被广泛应用于生产线监测、设备控制、物料检测等方面。
压力传感器、温度传感器、光电传感器等传感器可以实现对各种生产参数的实时监测和反馈，从而提高生产效率和质量。
2. 智能家居在智能家居领域，各种传感器可以实现对环境温湿度、光照强度、空气质量等参数的监测和控制。
通过智能传感器网络，可以实现智能灯光控制、智能家电控制、安防监控等功能。
3. 医疗健康传感器在医疗健康领域可以实现对人体生理参数的监测，比如心率传感器、血压传感器、体温传感器等可以用于疾病预防、健康管理等方面。
4. 环境监测大气污染传感器、水质传感器、土壤湿度传感器等可以用于环境监测和保护，实现对环境参数的实时监测和预警。
传感器的原理及应用实验总结1. 传感器的概述传感器是一种能够感知并测量外部环境物理量或化学量的装置。
它通过将感知的物理或化学量转换为可测量的电信号，将外部环境的信息转化为可处理的信号。
传感器广泛应用于工业生产、环境监测、医疗设备等领域。
2. 传感器的工作原理传感器的工作原理通常基于不同的物理、化学效应，具体的工作原理取决于传感器测量的目标物理量。
以下是几种常见传感器的工作原理：2.1 光敏传感器光敏传感器常用于测量光强度或光照度。
其工作原理基于半导体材料的光电效应。
当光线照射到光敏传感器上时，光子的能量会激发半导体中的电子跃迁，从而产生电流或电压信号。
2.2 温度传感器温度传感器用于测量环境或物体的温度。
常见的温度传感器有热电偶和热敏电阻。
热电偶基于两种不同金属的热电效应，温度变化会引起金属间的电压差变化。
热敏电阻则基于电阻与温度之间的关系，温度升高时电阻值增加。
2.3 气体传感器气体传感器常用于检测环境中的气体浓度。
其工作原理基于气体与传感器材料的化学反应，这种反应会导致传感器产生电流或电压信号的变化。
例如，甲烷气体传感器中常使用的材料为锡氧化物，当锡氧化物与甲烷发生反应时，会导致传感器电阻的变化。
3. 传感器的应用实验为了更好地了解传感器的原理和应用，我们进行了以下实验：3.1 光敏传感器实验实验目的：测量不同光强下光敏传感器的输出实验步骤：1.将光敏传感器连接到示波器或模拟输入接口。
2.将光源放置在不同距离和角度，并调节光源的亮度。
3.记录不同光强下光敏传感器的输出信号，并进行数据分析。
实验结果：光强（lx）传感器输出（V）100 0.5200 0.8500 1.21000 1.6根据实验结果，我们可以看到光敏传感器的输出电压随着光强的增加而增加。
3.2 温度传感器实验实验目的：测量不同温度下温度传感器的输出实验步骤：1.将温度传感器连接到温度测量仪器或模拟输入接口。
2.使用恒温槽或热风枪调节温度，将温度逐步升高或降低。
传感器原理与应用复习资料（推荐五篇）第一篇：传感器原理与应用复习资料光栅传感器中莫尔条纹的一个重要特性是具有位移放大作用。
如果两个光栅距相等，即W=0.02mm，其夹角θ=0.1°，则莫尔条纹的宽度B=11.46㎜莫尔条纹的放大倍数K= 573.2。
光栅传感器结构为：光源→标尺光栅→指示光栅→光电元件在平行极板电容传感器的输入被测量与输出电容值之间的关系中，①（①变面积型，②变极距型，③变介电常数型）是线性的关系。
传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
电阻应变片式传感器按制造材料可分为①金属材料和②半导体体材料。
它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由电阻应变效应形成的光电传感器的工作原理是基于物质的光电效应，目前所利用的光电效应大致有三大类：第一类是利用在光线作用下材料中电子溢出表面的现象，即外光电效应，光电管以及光电倍增管传感器属于这一类；第二类是利用在光线作用下材料电阻率发生改变的现象，即内光电效应。
光敏电阻传感器属于这一类。
第三类是利用在光线作用下光势垒现象，即光生伏特效应，光敏二极管及光敏三极管_ 传感器属于这一类。
传感器由敏感元件、传感元件、测量转换电路三部分组成。
依据传感器的工作原理，传感器分敏感元件,转换元件,测量电路三个部分组成。
光电式传感器是将光信号转换为电信号的光敏元件，其中内光电效应可以分为光电导效应、光生伏特效应光电倍增管是利用二次电子释放效应，将光电流在管内部进行放大。
它由光电阴极、若干倍增极和阳极三部分组成。
编码器用来测量角位移。
在数控机床直线进给运动控制中，通过测量角位移间接测量出直线位移，表达式为 x＝t/360︒× θ。
绝对式编码器输出二进制编码，增量式编码器输出脉冲。
增量式编码器输出信号要进行辨向、零标志和倍频等处理。
一、测量的概念1.测量是以确定被测量的值或获取测量结果为目的的一系列操作。
所以，测量也就是将被测量与同种性质标准量进行比较，确定被测量对标准量的倍数。
它们由下式表示：x=nu2.由测量所获得的被测量的量值叫测量结果，测量结果可用一定的数值表示。
3.测量结果仅仅是被测量的最佳估计值，而非真值。
当报告测量结果时，必须对其质量给出定量的说明，即给出测量结果的可信程度。
4.测量结果的完整表述包括估计值、测量单位和测量不确定度。
5.被测量值和比值等都是测量过程的信息，这些信息依托物质才能在空间和时间上进行传递。
被测量作用到测量系统上，使其某些参数发生变化，参数承载了信息而成为信号。
即测量过程就是传感器从被测对象获取被测量的信息，建立起测量信号，经过转换、传输、处理，从而获得被测量量值的过程。
测量方法测量方法：实现被测量与标准量比较得出比值的方法。
测量方的分类1.根据获得测量值的方法可分为直接测量、间接测量和组合测量；2.根据测量条件不同可分为等精度测量与不等精度测量；3.根据被测量变化快慢可分为静态测量与动态测量；4.根据测量敏感元件是否与被测介质接触可分为接触式测量与非接触式测量；5.根据系统是否向被测对象施加能量可分为主动式测量与被动式测量等。
直接测量、间接测量与组合测量直接测量:无需经过函数关系的计算，直接通过测量仪器得到的测量值的测量。
直接测量又可分为直接比较和间接比较两种。
直接将被测量和标准量进行比较的测量方法称为直接比较，例用钢皮尺测量圆钢长度。
间接比较是把原始形态的待测物理量的变化变换成与之有已知函数关系（通常是线性关系）的另一种物理量的变化，并以人的感官能接受形式在测量系统的输出端显示出来，例如用弹簧测力、用直流电表测电流等。
间接测量：是在直接测量的基础上，根据已知函数关系，计算出所要测量的物理量的大小。
组合测量：被测量必须经过求解联立方程组求得。
等精度测量与不等精度测量等精度测量：在整个测量过程中，影响和决定误差大小的全部因素（条件）始终保持不变。
传感器原理及应用总结➢传感器一般由敏感元件、转换元件、转换电路三部分组成。
➢传感器的基本特性通常用其静态特性和动态特性来描述。
➢电阻传感器的基本原理是将各种被测非电量转为对电阻的变化量的测量，从而达到测量的目的。
➢金属丝电阻应变片与半导体应变片的工作原理主要区别在于前者利用导体形变引起电阻变化、后者利用半导体电阻率变化引起电阻变化。
➢金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称应变效应；半导体或固体受到作用力后电阻率要发生变化，这种现象称压阻效应。
直线的电阻丝绕成敏感栅后，长度相同但应变不同，圆弧部分使灵敏度K下降了，这种现象称为横向效应。
➢光电开关和光电断续器是开关式光电传感器的常用器件，主要用来检测物体的靠近、通过等状态。
➢光电式传感器由光源、光学元器件和光电元器件组成光路系统，结合相应的测量转换电路而构成。
➢硅光电池的光电特性中，光照度与其短路电流呈线性关系。
➢光敏二极管的结构与普通二级管类似。
它是在反向电压下工作的。
➢压电传感元件是一种力敏感元件，它由压电传感元件和测量转换电路组成。
➢压电式传感器的工作原理是基于某些电介质材料的压电效应。
它是典型的有源传感器。
➢压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件并联起来，而当以电压作为输出的时候则一般是把压电元件串联起来。
➢差动电感式传感器与单线圈电感式传感器相比，线性好、灵感度提高一倍、测量精度高。
➢螺线管式差动变压器式传感器理论上讲，衔铁位于中心位置时输出电压为零，而实际上差动变压器输出电压不为零，我们把这个不为零的电压称为零点残余电压；利用差动变压器测量位移时如果要求区别位移方向（或正负）可采用相敏检波电路。
➢差动变压器式传感器理论上讲，衔铁位于中心位置时输出电压为零，而实际上差动变压器输出电压不为零，我们把这个不为零的电压称为零点残余电压；利用差动变压器测量位移时如果要求区别位移方向（或正负）可采用相敏检波电路。

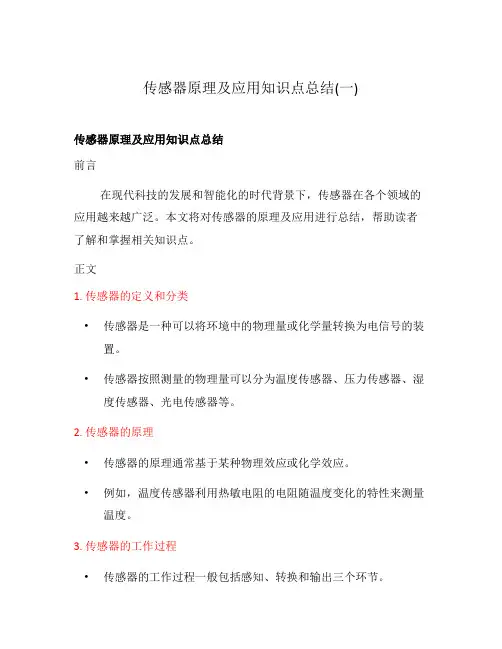

传感器原理及应用知识点总结(一)传感器原理及应用知识点总结前言在现代科技的发展和智能化的时代背景下，传感器在各个领域的应用越来越广泛。
本文将对传感器的原理及应用进行总结，帮助读者了解和掌握相关知识点。
正文1. 传感器的定义和分类•传感器是一种可以将环境中的物理量或化学量转换为电信号的装置。
•传感器按照测量的物理量可以分为温度传感器、压力传感器、湿度传感器、光电传感器等。
2. 传感器的原理•传感器的原理通常基于某种物理效应或化学效应。
•例如，温度传感器利用热敏电阻的电阻随温度变化的特性来测量温度。
3. 传感器的工作过程•传感器的工作过程一般包括感知、转换和输出三个环节。
•先通过感知环节感知外界物理量，然后将感知到的物理量转换为电信号，最后通过输出环节将电信号输出。
4. 传感器的应用领域•传感器广泛应用于智能家居、工业自动化、汽车电子、医疗健康等领域。
•智能家居中的传感器可以感知温度、湿度、光照等信息，帮助实现自动控制。
•工业自动化中的传感器可以监测生产过程中的温度、压力、速度等参数，实现精准控制。
•汽车电子中的传感器可以监测车辆的加速度、转向角度等信息，提供驾驶辅助功能。
•医疗健康领域中的传感器可以监测患者的体温、心率等生理参数，用于疾病诊断和健康管理。
5. 传感器的发展趋势•随着人工智能技术的快速发展，传感器将更加智能化和集成化。
•传感器将具备更高的灵敏度、更快的响应速度和更低的功耗。
•传感器的小型化和多功能化将使其在更多领域得到应用。
结尾通过本文的总结，我们了解到传感器的定义、分类、原理、工作过程和应用领域。
随着科技的进步，传感器在各个领域都发挥着重要的作用，为我们的生活带来了便利和智能化。
希望本文对读者理解和掌握传感器知识有所帮助。
6. 传感器选择和使用注意事项•在选择传感器时，需要考虑测量范围、精度、响应时间、工作温度等参数。
•不同的应用场景需要选择合适的传感器类型，确保能够满足需求。
•在使用传感器过程中，需要注意正确安装和调试，保证传感器的准确性和稳定性。
