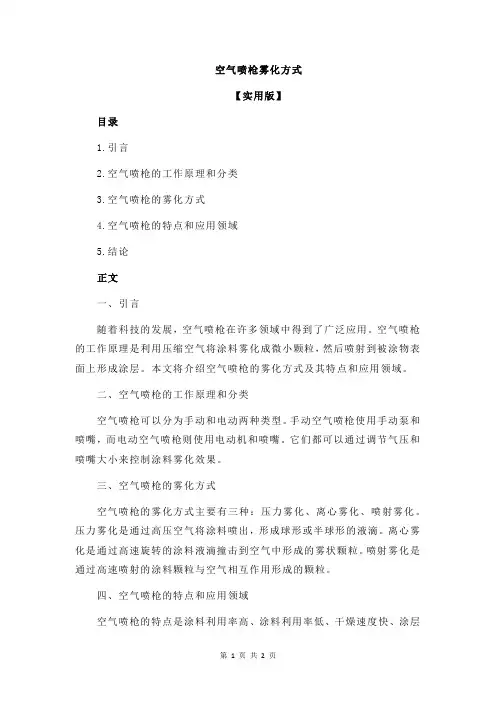

空气喷枪雾化方式
【实用版】
目录
1.引言
2.空气喷枪的工作原理和分类
3.空气喷枪的雾化方式
4.空气喷枪的特点和应用领域
5.结论
正文
一、引言
随着科技的发展，空气喷枪在许多领域中得到了广泛应用。
空气喷枪的工作原理是利用压缩空气将涂料雾化成微小颗粒，然后喷射到被涂物表面上形成涂层。
本文将介绍空气喷枪的雾化方式及其特点和应用领域。
二、空气喷枪的工作原理和分类
空气喷枪可以分为手动和电动两种类型。
手动空气喷枪使用手动泵和喷嘴，而电动空气喷枪则使用电动机和喷嘴。
它们都可以通过调节气压和喷嘴大小来控制涂料雾化效果。
三、空气喷枪的雾化方式
空气喷枪的雾化方式主要有三种：压力雾化、离心雾化、喷射雾化。
压力雾化是通过高压空气将涂料喷出，形成球形或半球形的液滴。
离心雾化是通过高速旋转的涂料液滴撞击到空气中形成的雾状颗粒。
喷射雾化是通过高速喷射的涂料颗粒与空气相互作用形成的颗粒。
四、空气喷枪的特点和应用领域
空气喷枪的特点是涂料利用率高、涂料利用率低、干燥速度快、涂层
质量好等。
它们广泛应用于建筑、汽车、船舶、飞机、铁路、电子等领域。
五、结论
空气喷枪是一种高效、环保的涂装设备，其雾化方式的不同使得它们在各个领域中具有广泛的应用。

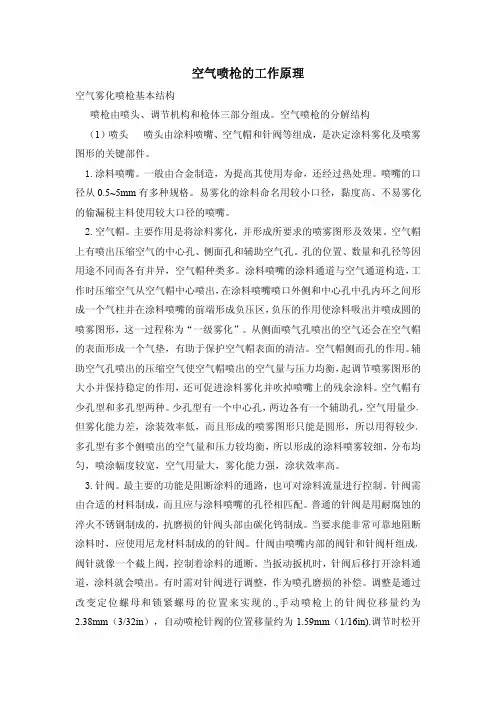

空气喷枪的工作原理空气雾化喷枪基本结构喷枪由喷头、调节机构和枪体三部分组成。
空气喷枪的分解结构（1）喷头喷头由涂料喷嘴、空气帽和针阀等组成，是决定涂料雾化及喷雾图形的关键部件。
1.涂料喷嘴。
一般由合金制造，为提高其使用寿命，还经过热处理。
喷嘴的口径从0.5~5mm有多种规格。
易雾化的涂料命名用较小口径，黏度高、不易雾化的偷漏税主料使用较大口径的喷嘴。
2.空气帽。
主要作用是将涂料雾化，并形成所要求的喷雾图形及效果。
空气帽上有喷出压缩空气的中心孔、侧面孔和辅助空气孔。
孔的位置、数量和孔径等因用途不同而各有并异，空气帽种类多。
涂料喷嘴的涂料通道与空气通道构造，工作时压缩空气从空气帽中心喷出，在涂料喷嘴喷口外侧和中心孔中孔内环之间形成一个气柱并在涂料喷嘴的前端形成负压区，负压的作用使涂料吸出并喷成圆的喷雾图形，这一过程称为“一级雾化”。
从侧面喷气孔喷出的空气还会在空气帽的表面形成一个气垫，有助于保护空气帽表面的清洁。
空气帽侧而孔的作用。
辅助空气孔喷出的压缩空气使空气帽喷出的空气量与压力均衡，起调节喷雾图形的大小并保持稳定的作用，还可促进涂料雾化并吹掉喷嘴上的残余涂料。
空气帽有少孔型和多孔型两种。
少孔型有一个中心孔，两边各有一个辅助孔，空气用量少，但雾化能力差，涂装效率低，而且形成的喷雾图形只能是圆形，所以用得较少。
多孔型有多个侧喷出的空气量和压力较均衡，所以形成的涂料喷雾较细，分布均匀，喷涂幅度较宽，空气用量大，雾化能力强，涂状效率高。
3.针阀。
最主要的功能是阻断涂料的通路，也可对涂料流量进行控制。
针阀需由合适的材料制成，而且应与涂料喷嘴的孔径相匹配。
普通的针阀是用耐腐蚀的淬火不锈钢制成的，抗磨损的针阀头部由碳化钨制成。
当要求能非常可靠地阻断涂料时，应使用尼龙材料制成的的针阀。
什阀由喷嘴内部的阀针和针阀杆组成，阀针就像一个截上阀，控制着涂料的通断。
当扳动扳机时，针阀后移打开涂料通道，涂料就会喷出。
有时需对针阀进行调整，作为喷孔磨损的补偿。
F l u e n t雾化喷嘴数值仿真研究This model paper was revised by the Standardization Office on December 10, 2020Fluent雾化喷嘴数值仿真研究FLUENT 提供五种雾化模型：平口喷嘴雾化(plain-orifice atomizer)压力－旋流雾化(pressure-swirl atomizer)转杯雾化模型(flat-fan atomizer)气体辅助雾化(air-blast/air-assisted atomizer)气泡雾化(effervescent/flashing atomizer)所有的模型都是用喷嘴的物理及尺寸参数（例如喷口直径、质量流率）来计算初始颗粒尺寸、速度、位置。
对于实际的喷嘴模拟来说，无论是颗粒的喷射角度还是其喷出时间都是随机分布的。
但对FLUENT 的非雾化喷射入口来说，液滴都是在初始时刻以一个固定的轨道喷射出去（到流场中去）。
喷雾模型中使用随机选择模型得到液滴的随机分布。
随机选择轨道表明初始液滴的喷射方向是随机的。
所有的喷嘴模型中都要设第初始喷射角（范围），颗粒通过随机的方法在这个范围内得到一个初始喷射方向。
这种方法提高了由喷射占主导地位流动的计算精度。
在喷嘴附近，液滴在计算网格内的分布趋向于更加均匀，这样，通过气相作用于液滴上的曳力就加强了气相－液滴之间的耦合作用。
平口喷嘴雾化(plain-orifice atomizer)模型平口喷嘴是最常见也是最简单的一种雾化器。
但对于其内部与外部的流动机制却很复杂。
液体在喷嘴内部得到加速，然后喷出，形成液滴。
这个看似简单的过程实际却及其复杂。
平口喷嘴可分为三个不同的工作区：单相区、空穴区、以及回流区（flipped。
不同工作区的转变是个突然的过程，并且产生截然不同的喷雾状态。
喷嘴内部区域决定了流体在喷嘴处的速度、初始颗粒尺寸、以及液滴分散角。
各类喷嘴的规格及应用产品名称：塑料螺旋喷嘴（CALX-PP）喷雾模式：空心锥形、实心锥产品材质：加纤聚丙烯（PP）规格型号：1/4、3/8、1/2、3/4、1寸一样应用：废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、P CB、PCBA、LCD、铝材厂、钢治理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂和与这相应的设备制造厂。
产品名称：不锈钢螺旋喷嘴（CALX-SS）产品材质：不锈钢（SS）规格型号：1/4、3/8、1/2、3/4、1寸、1寸半、2寸喷雾模式：空心锥形、实心锥形一样应用：废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：陶瓷螺旋喷嘴（CALX-TC）产品材质：特种陶瓷规格型号：1/4、3/8、1/2、3/4、1寸喷雾模式：空心锥形、实心锥形一样应用：废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：通用金属喷嘴（CAAA/A）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：空心锥形、实心锥形一样应用：表面处置、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：通用金属喷嘴（CABB/B）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：实心锥形、、圆锥形、四方形一样应用：气体洗涤与冷却、水冷却、灭尘操纵、金属处置、化学反映处置、其它热互换应用、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：通用金属喷嘴（CACC/C）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：扇形一样应用：表面处置、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：精细雾化喷嘴（CAZ）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/8、1/4、3/8喷雾模式：实心喷雾、空心喷雾产品特性：喷雾形状为环形、内置旋流叶片、喷孔细小能产生细雾、自旋流室至喷口均为陶瓷或硬化不锈钢或合金镶件制造、耐磨性强一样应用：加湿、冷却、散布、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：快拆喷嘴（CAQC、CAQB、CAM）产品材质：玻璃纤维增强聚丙烯、碳纤维增强聚丙烯和聚偏二氟乙烯规格型号：1/8、1/4、3/8喷雾模式：扇形、圆形一样应用：印制线路板的生产、产品清洗、漂洗、金属部件的磷化、冷却、加温、化学制造业、灭尘操纵产品名称：可调球形夹扣喷嘴（CA26988、CA27988）产品材质：加纤聚丙烯（PP）、不锈钢（SS）喷雾模式：扇形、圆形一样应用：金属清洗、表面处置中的磷化、脱脂、其它低压应用产品名称：可调球形喷嘴（CA155）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/4、3/8、1/2喷雾模式：扇形、实心锥形、空心锥形一样应用：表面处置、电子、化工、环保、钢铁、汽车等工业领域产品名称：大流量喷雾喷嘴产品材质：不锈钢（SS）、碳化硅、碳化硼规格型号：CAASR/AAAS/CAASB入口接头：1-1/4英寸、2英寸、3英寸、4英寸、6英寸、或法兰接头喷雾模式：空心锥形一样应用：表面处置、电子、化工、环保、钢铁、汽车、发电厂等工业领域产品名称：大流量空气雾化喷嘴产品材质：不锈钢（SS）入口接头：1英寸、1-1/2英寸喷雾模式：广角圆形、圆形一样应用：化工、环保、钢铁、汽车、发电厂、水泥厂等工业领域PCB、PCBA、LCD、铝材厂、钢治理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂和与这相应的设备制造厂。
讲师姓名：上海斐卓Feizhuo2018年9月25日喷嘴型号及参数工业喷嘴型号种类多，应用于不同的工业制造中，起着不同的作用，工业喷嘴型号及参数有不同的规格。
下面我们将列举出不同的工业喷嘴类型及参数，供不同行业的客户选型确认。
工业喷嘴系列之雾化喷嘴型号及参数：配闷堵系列雾化喷嘴J：喷嘴型号：Feizhuo-1/4J-SS+SU11-SS+3/4AD-SS；带流量调节针阀JN:喷嘴型号：Feizhuo-1/4JN-SS+SUE18A-SS+3/4AD-SS;带防堵清楚针阀喷嘴JCO: Feizhuo-1/4JCO-SS+SU11-SS+3/4AD-SS;带开关控制的空气雾化喷嘴：Feizhuo-1/4JAU-SS+SUE18A-SS+3/4AD-SS；1.小流量空气雾化喷嘴之压力传送式喷雾装置（内混式）优点和特性：对于扇形喷雾，尺寸A、B、C是距离喷嘴相应处的喷雾宽度；喷嘴到喷雾最大弥散点到喷雾投射总距离为D;在压力输送液体时，液体通过压力被送往喷嘴处。
液体和压缩空气或其他气体在内部混合，能够产生完全的雾化的喷雾。
2.压力输送式喷雾装置（外混式）优点和特性：通过外部混合装置，无需改变液体流量，只需改变空气压力，即可对雾化进行喷雾控制；对于扇形喷雾，尺寸A\B\C是距离喷嘴相应距离处的喷雾宽度。
喷嘴到最大喷雾弥散点到距离为D;当使用压力输送液体系统时，液体通过压力被送往喷嘴；液体和压缩空气或者其他气体在外部混合，产生完全雾化的喷雾。
喷嘴SUE18A（液体帽2050，空气帽62240-60度），在0.3公斤压力下流量为5.5L/H，空气消耗量22L/MIN;喷嘴SU11（液体帽2050+空气帽67147）：在1.5公斤压力下2.0L/H,空气消耗量27L/MIN;空气雾化喷嘴型号及参数如上所致，了解更多雾化喷嘴及其他喷嘴型号及参数，请您直接登陆斐卓Feizhuo喷雾公司网站或致电斐卓Feizhuo客服中心获取；。
雾化喷头原理雾化喷头是一种以气体或液体为介质，根据一定的工作原理，将物质、液体或气体分散成雾状或气溶胶状状态的方法。
最常见的雾化喷头主要有静压式喷头、压力控制式喷头、涡轮式喷头等。
它们所完成的任务不仅仅是起到喷头的作用，也可以实现物质的分散、流通和分流的作用。
它的应用范围非常广泛，几乎可以在任何工业领域中找到它的身影，例如喷粉、喷涂、空气清洗等。
雾化喷头的原理主要是利用流体动力学和传热学原理，将气流、空气或液体进行分散或分布，使其可以形成细小的雾状团簇或气溶胶。
基本工作原理是利用气体压强或流体压力，经过合理设计的喷嘴，将介质分散成小尺寸的气溶胶或雾状物质，从而形成所需要的精密均匀性和分布状态。
静压式喷头，也称为无压力喷头，主要是利用动力气源的压力，将气体和液体分散成雾状状态。
它利用气流的动能，就是说气流的经过造成压力损失，这就是雾化喷头效果的原理。
静压式喷头具有结构简单、安装灵活，操作简单，可靠性高，维护简单等优点，因此，它的应用广泛，是大多数工程场合的优选。
压力控制式喷头，主要利用压力控制器，改变气体和液体的压力及流量，然后利用气动原理，将气体或液体分散成雾状。
这类喷头具有结构紧凑，成本低、操作灵活，可靠性高等优点，是检测和控制系统的重要组成部分。
它广泛用于各类空调系统，空气清洗系统和其他类似应用系统中。
涡轮式喷头，也称为真空式喷头，是将气体、液体分散成微小的雾状状态的装置。
它利用涡轮机，通过合理的设计和组合，从而改变气体和液体的压力、方向和流量，以形成所需要的雾状物质。
涡轮式喷头相对于其他喷头而言，性能较高，噪声低，可以较长的距离喷出雾状物质，因此受到各类工业领域的欢迎。
尽管不同类型的雾化喷头原理不尽相同，但它们的作用机理基本是一致的，都是利用流体动力学和传热学原理，将气流、空气或液体进行分散或分布，使其可以形成细小的雾状团簇或气溶胶，从而实现物质的分散、流通和分流作用。
它们的应用范围已经遍及工业生产领域，为人们提供了更高效的分散和分流方式，促进了工业的发展。
气泡雾化喷嘴技术
气泡雾化喷嘴技术是一种高效能雾化技术，使用气泡作为液体
雾化的介质，通过受压气体的作用将液体牵引到喷嘴处，使得无法
直接喷出的液体通过气泡来雾化。
气泡雾化喷嘴技术的历史可以追溯到20世纪50年代初，在这
个时期，气泡雾化技术被用于生产石油和石油产品等化工制品的过
程中。
在此后的几十年里，气泡雾化技术得到了不断的完善和发展，并成功地应用于各个领域，如：环保、医疗、化工、生物等等。
相比于传统喷雾技术，气泡雾化喷嘴技术的最大优势在于雾化
效果更为均匀，能够使液体雾化成极小的颗粒，比普通喷雾器中的
液滴更细小，能够更好的被悬浮在空气中。
这种特点减少了液体的
损失，同时也使吸收效果更佳，效果更为显著。
此外，气泡雾化喷嘴技术在应用过程中还具有节能、环保的特点。
与传统的喷雾技术相比，气泡雾化喷嘴使用高压气体进行介质
传递，通过牵引和推动的方式将介质送到喷头处，降低了能量消耗
和物料损失的可能性。
同时，较小的液滴大小能够使得物料得到更
充分的利用，也减少了污染物的排放。
在实际应用中，气泡雾化喷嘴技术已经广泛应用于各种液滴颗
粒大小要求较高的场合，如雾化灭火器、化工染料加工、石油泵油、医用喷雾器、航空喷雾器等领域。
尤其在化工、环保、生物制药、
医疗卫生等行业得到了广泛的发展空间。
总之，气泡雾化喷嘴技术是一种新型的高效能喷雾技术，具有
雾化均匀，液滴大小细小、易于吸收，节能环保等特点。
我们相信，
在日后的应用中，气泡雾化喷嘴技术将会有更广泛的发展空间，并展现出更为出色的应用价值。
雾化喷枪原理雾化喷枪是一种常见的喷涂工具，它通过将液体或粉末材料雾化成微小颗粒，然后通过气流将这些颗粒喷射到工件表面，实现涂覆或喷涂的目的。
雾化喷枪的原理是基于流体力学和空气动力学的基本原理，下面将详细介绍雾化喷枪的原理及其工作过程。
首先，雾化喷枪的原理基于气体动力学。
当压缩空气通过喷嘴进入雾化喷枪时，气流速度会急剧增加，同时气流的压力也会急剧降低。
这种气流速度的急剧增加和压力的急剧降低会导致液体或粉末材料被强烈拉伸和撕裂，从而形成微小的颗粒。
其次，雾化喷枪的原理还涉及到表面张力和黏度的作用。
液体或粉末材料在被喷嘴喷射出来的过程中，会受到气流的强烈剪切作用，从而使得液体或粉末材料的表面张力和黏度产生变化。
这种变化会导致液体或粉末材料分散成微小颗粒，并且这些微小颗粒会随着气流被带到工件表面。
最后，雾化喷枪的原理还与气雾比有关。
气雾比是指雾化喷枪中气体和液体或粉末材料的比例，它对雾化效果起着至关重要的作用。
当气雾比适当时，可以得到理想的雾化效果，颗粒大小均匀，覆盖面积广，从而实现高质量的喷涂效果。
在实际工作中，雾化喷枪的原理和工作过程是密不可分的。
当操作人员启动雾化喷枪时，首先通过调节气压和液体或粉末材料的供给量，使得气雾比达到最佳状态。
然后，压缩空气通过喷嘴进入雾化喷枪，气流速度急剧增加，压力急剧降低，液体或粉末材料受到强烈拉伸和撕裂，形成微小颗粒。
这些微小颗粒随着气流被喷射到工件表面，实现涂覆或喷涂的目的。
总之，雾化喷枪的原理是基于气体动力学、表面张力和黏度以及气雾比等基本原理的。
了解雾化喷枪的原理有助于操作人员更好地掌握雾化喷枪的工作过程，提高喷涂效果，确保生产质量。
同时，对于研发和改进雾化喷枪也有重要的指导意义，有助于提高雾化喷枪的性能和效率。
Flueｎt雾化喷嘴数值仿真研究FＬUＥNT 提供五种雾化模型:•平口喷嘴雾化(ｐlain－orifice aｔｏmiｚer)•压力—旋流雾化(ｐｒｅssuｒe—ｓｗiｒlａｔｏmizeｒ)•转杯雾化模型(fｌat-fan atoｍiｚeｒ)•气体辅助雾化(air—bｌａst／ａir-assｉsted atｏｍizeｒ)•气泡雾化(effervescent/flashｉｎg atomiｚeｒ)所有得模型都就是用喷嘴得物理及尺寸参数(例如喷口直径、质量流率)来计算初始颗粒尺寸、速度、位置。
对于实际得喷嘴模拟来说,无论就是颗粒得喷射角度还就是其喷出时间都就是随机分布得。
但对FLUENＴ得非雾化喷射入口来说,液滴都就是在初始时刻以一个固定得轨道喷射出去(到流场中去)、喷雾模型中使用随机选择模型得到液滴得随机分布。
随机选择轨道表明初始液滴得喷射方向就是随机得。
所有得喷嘴模型中都要设第初始喷射角(范围),颗粒通过随机得方法在这个范围内得到一个初始喷射方向。
这种方法提高了由喷射占主导地位流动得计算精度、在喷嘴附近,液滴在计算网格内得分布趋向于更加均匀,这样,通过气相作用于液滴上得曳力就加强了气相－液滴之间得耦合作用。
平口喷嘴雾化(plaiｎ-orifiｃe atomiｚｅr)模型平口喷嘴就是最常见也就是最简单得一种雾化器。
但对于其内部与外部得流动机制却很复杂。
液体在喷嘴内部得到加速,然后喷出,形成液滴。
这个瞧似简单得过程实际却及其复杂。
平口喷嘴可分为三个不同得工作区:单相区、空穴区、以及回流区(ｆlipped。
不同工作区得转变就是个突然得过程,并且产生截然不同得喷雾状态、喷嘴内部区域决定了流体在喷嘴处得速度、初始颗粒尺寸、以及液滴分散角。
每种喷雾机制如下图示(图1、２、3):图1 单相流雾化喷嘴流动(液体完全充满喷头内部)图2 空穴喷嘴流动(喷头倒角处产生了空穴)图3 返流型喷嘴流动(在喷头内,下游气体包裹了液体喷射区)压力-旋流雾化喷嘴模型另一种重要得喷嘴类型就就是压力－旋流雾化喷嘴。
雾化喷头的应用
雾化喷头作为喷嘴行业中的一个大分类，拥有极其广泛的应用。
从农业到工业，再到消防，随处可见雾化喷头的身影。
在农业中，雾化喷头经常用来喷洒农药以及节水灌溉，还能对蔬果进行喷雾来保持水果的新鲜度，如FE精细雾化喷嘴。
在工业中，雾化喷头应用更加广泛。
从小流量的喷雾加湿，润滑，消毒，（压力式空气雾化喷嘴，外混空气雾化喷嘴），到流量稍大的喷涂，喷流（DK自动空气雾化喷嘴），再到使用于火力发电厂、化工厂水泥厂的脱硫除尘上面的大流量雾化喷头（空气雾化喷枪，DE 大流量空气雾化喷嘴）。
除此之外，雾化喷头还能使用在燃油当中，精细的雾化颗粒，使燃烧更充分，更彻底，降低污染程度。
在消防中，雾化喷头通过其细小的雾化颗粒在受热后迅速汽化，燃烧物和火灾区域有大量热量被吸收，从而降低燃烧物表面温度，达到阻燃目的。
同时，在汽化后，水蒸气充盈在火场中，最大限度的排斥火场中的空气，降低含氧量。
在灭火之后，细水雾迅速挥发，不会对火场造成水渍污染，不会因为灭火而导致物品被损坏。
常见的消防喷嘴，有细水雾开始喷头，和细水雾闭式喷头，正是利用了以上雾化喷头的特性，才被广泛应用在文物馆，图书馆，船舶，古建筑，油库，隧道和军事等设备场所中。
雾化喷头因为其自身的高效性和种类的多样性，再加上使用条件简单，因得到了广泛的应用。
雾化喷头的工作原理雾化喷头通过将液体转化为微小的雾状颗粒来实现其功能，这一过程涉及到多种物理原理和设计结构**。
以下是一些常见的雾化喷头的工作原理：1. **压力雾化**：这种类型的雾化喷头依赖于液体在一定压力下通过喷嘴的特殊结构，如旋流室或铁片，产生高速流动的液体撞击，形成微小的液滴。
例如，离心式喷嘴利用压力使液体旋转，并以旋转液膜的形式从喷口喷出，液膜在离心力作用下形成空心锥并与空气相互作用，从而产生微小的液滴。
2. **气泡雾化**：在这种机制中，压缩空气注入到液体中，两者在喷嘴混合室内形成稳定的泡状两相流动。
当这种流动离开喷嘴出口后，由于压力的急剧变化，气泡会迅速膨胀并破裂，从而使周围的液膜破碎成更细小的液雾颗粒。
3. **超声波雾化**：网式雾化器是一种结合了超声雾化器和压缩雾化器原理的新型雾化器。
它通过振动子产生微小的超声波振动，将药液进行初步雾化，再通过网式喷嘴进一步细化液滴的大小。
网式喷嘴上有数千个直径约3微米的孔穴，这些孔穴有助于产生细小且均匀的液滴。
4. **空气雾化**：这种类型的雾化喷头利用高速甚至超声速的空气或蒸汽与低速液体接触产生振动、摩擦，使液体破碎为细小液滴。
这种方法加强了周围气流对液体的作用，以促进液滴的形成。
5. **剪切雾化**：液体在喷嘴中受到压力的作用，形成高速气流，将液体剪切成细小的液滴。
液体通过进口进入喷嘴，经过高速气流的作用下，液体被剪切成不同直径的液滴，并随着气流一起喷射出来。
6. **撞击雾化**：液体在高压的作用下，以很高的速度喷射出喷嘴进入到静止或低速气流中，由于喷嘴内部流道结构不同，其雾化过程也不同。
像液柱流喷嘴就是直射式喷嘴；空心锥、实心锥、扇形喷嘴、螺旋喷嘴等都是压力式喷嘴。
综上所述，不同类型的雾化喷头根据其设计和应用需求，采用了不同的工作原理来达到将液体雾化的目的。
在选择雾化喷头时，需要考虑所需的液滴大小、分布均匀性以及应用场景的具体要求。
空气雾化喷枪的分类（1）按空气供给方式分类可把空气雾化喷枪分为外混式和内混式两类。
在吉宝徕空气雾化喷枪上一般有两个控制阀门，分别用来方便地接通和阻断压缩空气和涂料。
当空气和涂料的混合发生在喷枪空气喷嘴的外部时，称为外混式喷枪，相应的空气喷嘴称为外部混合式喷嘴。
空气与涂料的混合式喷嘴。
目前内部混合式喷嘴已很少用，仅用于一些多色的美术漆对小物件的涂装上，它的喷雾图形可以调节。
现在使用的绝大多数喷枪是外部混合型的。
（2）按涂料供给方式分类前面已经介绍过把涂料输送进喷枪可采用重力、虹吸作用和压力三种方式。
把相应的空气雾化喷枪称为压下式、吸上式和压送式喷枪。
目前我国生产的空气喷枪有PQ-1型（对嘴式）和PQ-2型（扁嘴式）两种。
两种喷枪均属于吸上式。
吸上式喷枪是目前应用最广泛和间歇喷涂用喷枪，这种喷枪的喷出量受涂料黏度和密度和影响较大。
涂料黏度和影响较大。
涂料杯中残存漆液较多会对生产造成一定损失，但喷出的涂料雾化程度往往较好。
在两种国产空气喷枪中，PQ-1型更适合小批量间歇喷涂，而PQ-2型较适合在批量较大的连续喷涂中使用。
两种喷枪的主要区别在于PQ-1型的喷嘴仅有一个涂料出口和一个空气出口，而PQ-2型喷嘴有一个涂料出口和多个空气出口。
（3）按应用性能分类可分为以下几类1.标准生产型喷枪。
是使用于喷涂生产最多的空气雾化喷枪，有吸上、重力和压送三种形式。
2.高负荷生产型喷枪。
与标准生产型喷枪结构相似，但具有涂料输出量大、结构更坚固、呆喷涂的涂料种类多、控制调节范围较宽、操作方便的特点。
往往组件都是模块化设计的，适用于大规模喷涂施工。
3.修补用空气喷枪。
由于它的喷涂图形直径小，适用于对小物品进行喷涂，而且具有体积小、重量轻、结构简单的特点，但往往只适合喷涂低黏度涂料。
4.高黏度涂料喷枪。
与标准的生产型空气喷枪相比，它的结构更坚固，涂料喷嘴的口径大，空气喷嘴的气流量大，因此可喷涂高黏度的涂料。
5.自载喷枪。
结构与标准生产型空气喷枪相似，但不必人工操作，由于在针阀尾部安装有气动活塞，喷枪的运作可在运方进行自动控制操作。
外混式雾化喷嘴的作用以外混式雾化喷嘴是一种常用于工业生产中的喷雾设备，它的作用是将液体转化为细小的雾状颗粒，广泛应用于农药喷洒、空气湿化、汽车喷漆等领域。
本文将详细介绍外混式雾化喷嘴的工作原理、特点以及应用场景。
外混式雾化喷嘴是一种将液体通过高速气流雾化的装置。
它由喷嘴本体、进液口和气流口组成。
在工作时，液体从进液口流入喷嘴本体，同时高速气流从气流口进入。
当液体与气流混合时，液体受到气流的剪切和冲击作用，被分散成细小的颗粒，并形成雾状喷射物。
外混式雾化喷嘴相比其他喷雾装置具有以下特点：1. 雾化效果好：外混式雾化喷嘴能够将液体均匀地分散成微小颗粒，雾化效果更加细腻，雾状喷射物更加均匀。
这对于需要进行匀质喷射的工艺来说尤为重要。
2. 粒径可调：外混式雾化喷嘴可以通过调节气流压力、液体流量以及喷嘴孔径来控制雾化颗粒的粒径。
这使得喷雾效果可以根据实际需求进行调整，提高了喷雾的灵活性和适用性。
3. 节约液体：外混式雾化喷嘴在喷雾过程中，能够最大限度地利用液体，并且喷射角度可调。
这使得喷雾范围可以根据需要进行调整，避免了液体的浪费和过度喷洒的问题。
4. 适用范围广：外混式雾化喷嘴适用于各种液体，包括水基液体、油溶性液体和悬浮液等。
无论是农药喷洒、空气湿化还是汽车喷漆，都能够满足不同需求。
外混式雾化喷嘴在农业领域中具有广泛的应用。
它可以用于农药喷洒，通过将农药雾化成微小颗粒，使得农药更加均匀地附着在作物表面，提高喷洒效果。
同时，外混式雾化喷嘴还可以用于农作物的灌溉和防霜保温，通过将水雾化成微小颗粒，实现作物的湿润和保护。
外混式雾化喷嘴还在工业生产中得到广泛应用。
例如，在汽车制造过程中，外混式雾化喷嘴可以用于喷漆，通过将油漆雾化成细小的颗粒，实现车身漆面的均匀喷涂。
在石油化工行业中，外混式雾化喷嘴可以用于喷洒腐蚀剂和防腐剂，提高设备的耐腐蚀性。
外混式雾化喷嘴是一种在工业生产中广泛应用的喷雾设备。
它通过将液体雾化成细小颗粒，使得液体能够更加均匀地附着在目标表面上，提高喷洒效果。
喷嘴选型标准
喷嘴的选型取决于多个因素，包括喷雾角度、喷雾量、压力、喷雾流量分布、冲击力、温度、材质、应用等。
以下是一些选择喷嘴的标准：
1. 喷口直径：直接决定雾化效果的好坏。
2. 流量：需要与具体应用相匹配。
3. 喷嘴的内外压差：涉及到喷嘴的喷射效率和效果。
4. 液体从喷嘴喷出后的喷雾形状：包括扇形喷嘴、空心锥喷嘴、实心锥喷嘴及空气辅助雾化喷嘴等，需要根据应用选择合适的喷雾形状。
5. 雾化锥角：涉及到喷雾覆盖范围和均匀性。
6. 喷嘴喷射液体的物理属性：液体的密度、粘度、表面张力和温度等都会影响喷嘴的选择。
7. 冲击力：具有一定冲击力的喷嘴应选择小角度喷嘴，液柱流最好；脂肪和洗涤过程中的喷嘴可以选择冲击力强的喷嘴；油漆储罐的文丘里的搅拌喷嘴应安装在槽体中，以达到溶质无空气混合搅拌的效果，从而防止沉淀。
8. 材质：根据液体的性质和环境条件选择合适的材质，例如防腐蚀性液体可采用非金属材料，腐蚀性液体可采用尼龙塑料，同时防止锈蚀的喷嘴也可直接选用不锈钢或尼龙材质制作。
9. 外形尺寸：考虑到空间限制和操作方便性，选择合适大小和形状的喷嘴。
10. 耐用性和可靠性：选择耐用、耐磨和不易堵塞的喷嘴，以减少维护和更换的频率。
11. 成本：根据预算和使用需求，选择性价比高的喷嘴。
综上所述，选择适合特定应用的喷嘴需要综合考虑多种因素，并且可能需要专业的知识和经验进行判断和决策。
空气喷枪雾化方式
（实用版）
目录
1.引言
2.空气喷枪的工作原理
3.空气喷枪的雾化方式
4.空气喷枪的应用领域
5.结论
正文
一、引言
随着科技的发展，空气喷枪已经成为现代工业生产中不可或缺的一部分。
本文将介绍空气喷枪的工作原理、雾化方式、应用领域以及其在实际生产中的优势。
二、空气喷枪的工作原理
空气喷枪的工作原理主要是通过高压空气将涂料粒子加速，使其具有较高的速度和能量，从而将涂料粒子均匀地喷涂在工件表面。
在高压空气的作用下，涂料粒子发生破碎、电离和扰动等物理和化学变化，形成均匀、细腻的雾状涂层。
三、空气喷枪的雾化方式
1.液体雾化：液体雾化是指涂料在喷涂过程中被破碎成液体微粒的方式。
在空气喷枪中，高压空气将涂料粒子破碎成极小的液滴，形成均匀的雾状涂层。
2.固体雾化：固体雾化是指涂料在喷涂过程中被破碎成固体颗粒的方式。
在空气喷枪中，高压空气将涂料粒子破碎成微小的颗粒，然后通过压
缩空气将这些颗粒吹散，形成均匀的涂层。
3.压缩空气雾化：压缩空气雾化是指通过压缩空气对涂料粒子进行加速和破碎，使其形成雾状涂层的方式。
在压缩空气的作用下，涂料粒子被加速并破碎成极小的液滴或颗粒，形成均匀的涂层。
四、空气喷枪的应用领域
1.建筑涂料：空气喷枪在建筑涂料领域应用广泛，可以快速、均匀地喷涂各种涂料，提高施工效率和质量。

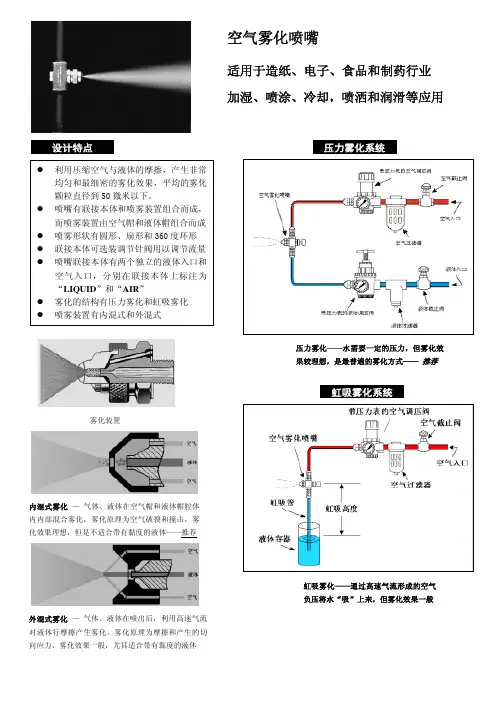

空气雾化喷嘴
空气雾化喷嘴是二流体喷嘴（空气和液体），雾化喷嘴是一流体喷嘴（液体），种类是很多的，内部结构也不尽相同。
工作原理
空气雾化喷油嘴与机械喷油嘴的工作原理不相同，它是利用压缩空气的喷散作用来使嫩料雾化的。
因此，它可以避免那些机械喷嘴所固有的低油压时雾化不良和油址调节受供油压力限制的缺点。
在这种喷油嘴中，大部分压编空气经空气流道1以约300 m/，的速度夹带翁由旋流室供来的坦料喷向姑烧空间，而另一部分空气则进人喷油嘴旋流室后的内腔.与嫩料混合后由喷口射出。
这种内外两层空气的夹流方案可以保证嫩料良好地雾化。
喷油压力:
空气喷油嘴的油址调节也是依靠改变供油压力来实现的，但由于雾化是靠空气喷散而不是靠嫩油本身的喷射速度，喷油压力要求较低，在满负荷下只要1.0-1.5 MPa(表压)就可以‘它的雾化质2则是依靠调节雾化空气的压力和流最来控制的。
试验表明:雾化空气的消耗率一般为嫩料的理论嫩烧空气址的4%.雾化空气的压力与嫩烧室内压力的比值大约为1.8.
燃料流量的调节范围可达7%-100%.在低压负荷工作时.因雾化空气量对于嫩油且的比值更大，雾化质世反而更好，这种喷油嘴工作可靠性很高，即使应用于较脏的重质嫩料也不会发生堵塞，而且因油道内燃油的流速较低而不易磨损，雾化质最又比较稳定.因此对于嫩用重质燃料.它比机械式喷油嘴有突出的优点。
