高压电缆防护方案

2024年高压电缆施工安全注意事项高压电缆施工的工作一般要求施工人员要有低压证或高压证。

虽然高压和低压电缆的操作内容差不多，但是高压电缆的操作流程比低压的要多。

而且，高压电缆的操作难度也比低压大，要注意的安全问题也多。

以下是高压电缆施工时要注意的安全事项，安全第一是高压施工的主导理念。

1．电缆在装卸车时应采用三脚架或吊车。

严禁由车上直接猛力推落地面，以免电缆轴摔坏和损坏电缆。

电缆装好车后，必须用结实的绳子将电缆固定牢固，双向垫上斜木以免行车中途急刹车或上下坡时滚动伤人。

2．电缆敷设时，应选择坚实平坦地面支撑电缆轴。

使用的丝杆千斤顶支架，应转动灵活。

电缆轴架起与放落时，必须保持端面垂直水平面，电缆卷筒轴线需平行于水平面。

3．电缆轴上保护板拆除后，要把带钉板子集中堆放，以免钉子扎脚。

轴筒上的余钉要处理好，以免挂衣扎手伤人。

4．锯断旧电缆时，必须停电、放电、验电，然后将电缆芯接地，并办理工作许可手续。

四芯电缆的零线芯要拆开。

锯断以前必须与电缆图纸对照；检查是否确实相符，有条件时应使用探测器验证，然后用接地带木柄的铁钎或者使用带接地线的钢锯钉入电缆芯后方可工作。

使用铁锯和铁钎的工作人员应戴绝缘手套并站在绝缘垫上。

接地线用截面积为10平方毫米以上的铜线，接地极可用圆钢打入地面0.6米以下。

4.布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。

光缆布放完毕，应检查光纤是否良好。

光缆端头应做密封防潮处理，不得浸水。

5.光缆穿入管道或管道拐弯或有交x时，应采用导引装置或喇叭保护管，不得损伤光缆外护层，光缆一次牵引长度一般不应大于1000米，超长时应采用∞字分段牵引。

6.光缆放置在规定的托架上，并应留适当余量，避免光缆绷的太紧。

接头所在人(手)孔内的光缆预留后应符合设计要求。

预留光缆应按规定的位置妥善放置。

7．熔化绝缘胶时必须设专人看守。

工作人员应带亚麻帆布手套及鞋盖。

熔化的绝缘胶应避免手对手传递，放在地上时要注意放平。

高压线下施工安全专项方案及防护措施随着现代化水平的不断提升，高压线在我国大范围内布放，为其他基础设施及建筑工程提供稳定供电。

但是，随着高压线普及，下施工安全问题也随之而来。

因此，为了保护施工人员的生命及财产安全，必须制定有效的安全方案及防护措施。

一、高压线下工作安全的法律法规由于高压线下施工安全涉及到建筑人员的生命安全，以及高压线及施工设备的安全保护，因此，在制定本专项方案之前，必须充分考虑各类法律及行政法规的要求。

根据《中华人民共和国电网安全管理条例》第六十三条规定：“下列活动特别易发生安全事故的，应当有专人管理，必要时可采取交叉管理方式：（六）在高压线路下作业活动。

”同时，《建设项目安全规范》的第二十八条规定：“对高压线路下施工以及高压线路下施工后的检查，严格按照《高压电气设备安全规范》和现场安全规程执行。

”这些法律、规范及其他相关法规，为高压线下施工活动提供了法律依据，同时也为高压线下施工安全方案的制定提供了依据。

二、高压线下施工安全方案1.对施工人员的安全培训高压线下施工安全保护最重要的是施工人员的安全培训。

由于高压线下施工涉及较多复杂的安全知识，施工人员在实施施工前必须接受相关安全培训，以确保施工过程中的安全作业。

2.安全巡查施工单位应定期对施工工地周边高压电缆、高压线路等进行安全检查，发现存在损坏、缺失、漏电等安全隐患时，应及时采取有效措施，确保施工现场的安全。

3.限制施工区域施工单位应设置完善的现场限制以及安全标志，根据施工任务和安全技术要求，限制施工区域的大小，并禁止未经授权的人员进入施工现场。

4.严格使用安全设施在施工过程中，必须严格遵守有关安全技术操作规程，并使用安全守则指定的安全设施，做好电焊、切割、分包等复杂作业，确保施工过程和现场安全。

三、高压线下施工安全防护措施1.建立安全教育制度为了增强施工人员对安全知识的认识，施工单位需建立完善的安全教育制度，定期对施工人员进行安全培训，强化安全意识，以防止安全事故的发生。

xx市轨道交通x线一期土建工程施工五标段x站110kv电力悬吊保护方案编制：审核：审批：中铁x局集团有限公司xx市轨道交通x线一期土建工程施工五标段项目经理部二零二零年三月目录第一章编制依据....................................................................................................... - 1 - 第二章工程概况....................................................................................................... - 1 - 2.1工程概况 (1)2.2水文、地质情况 (3)第三章施工组织计划............................................................................................... - 3 - 3.1进场人员 (3)3.2主要施工设备 (3)3.3施工工期 (4)第四章 110KV电力涵悬吊保护方案 ...................................................................... - 4 - 4.1电力涵悬吊保护总体方案 . (4)4.2支承保护施工流程 (6)4.3施工准备 (6)4.3.1施工准备.......................................................................................................... - 6 - 4.3.2电缆保护措施.................................................................................................. - 7 - 4.4涵体两侧土体开挖 (7)4.5电力管涵加固处理 (8)4.6钢便梁架设悬吊 (8)4.7支撑梁系统 (9)4.8钢便梁拆除与管涵恢复 (10)4.9构件验算 (11)4.10施工监测 (27)4.11施工范围的警戒与保护 (30)第五章安全保证体系及措施................................................................................ - 30 - 5.1工程风险分析. (30)5.2安全保证措施 (30)5.3安全防护措施 (31)5.4高压电力管涵专项安全防护措施 (36)第六章应急预案..................................................................................................... - 37 - 6.1应急管理领导小组 (37)6.2应急救援队伍 (38)6.3应急岗位职责 (38)6.4应急响应 (39)6.5应急资源配备情况 (40)第七章环境与水资源保护.................................................................................... - 42 -xx轨道交通x线土建一期工程五标段x站110kv电力悬吊保护方案第一章编制依据（1）xx轨道交通x线一期土建工程x标段标招、投标文件、施工合同。

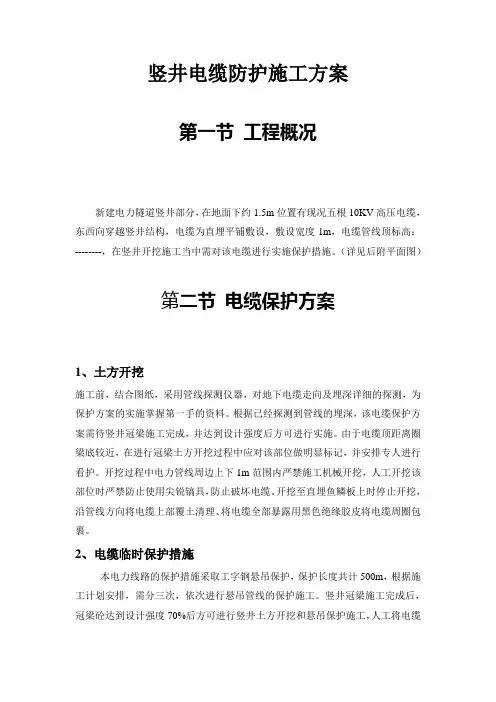

竖井电缆防护施工方案第一节工程概况新建电力隧道竖井部分，在地面下约1.5m位置有现况五根10KV高压电缆，东西向穿越竖井结构，电缆为直埋平铺敷设，敷设宽度1m，电缆管线顶标高：--------，在竖井开挖施工当中需对该电缆进行实施保护措施。

（详见后附平面图）第二节电缆保护方案1、土方开挖施工前，结合图纸，采用管线探测仪器，对地下电缆走向及埋深详细的探测，为保护方案的实施掌握第一手的资料。

根据已经探测到管线的埋深，该电缆保护方案需待竖井冠梁施工完成，并达到设计强度后方可进行实施。

由于电缆顶距离圈梁底较近，在进行冠梁土方开挖过程中应对该部位做明显标记，并安排专人进行看护。

开挖过程中电力管线周边上下1m范围内严禁施工机械开挖，人工开挖该部位时严禁防止使用尖锐镐具，防止破坏电缆。

开挖至直埋鱼鳞板上时停止开挖，沿管线方向将电缆上部覆土清理、将电缆全部暴露用黑色绝缘胶皮将电缆周圈包裹。

2、电缆临时保护措施本电力线路的保护措施采取工字钢悬吊保护，保护长度共计500m，根据施工计划安排，需分三次，依次进行悬吊管线的保护施工。

竖井冠梁施工完成后，冠梁砼达到设计强度70%后方可进行竖井土方开挖和悬吊保护施工，人工将电缆覆土进行清理，为防止在施工过程中破坏电缆的绝缘保护层，需采用10mm绝缘橡胶板对电缆进行包裹。

3、电缆保护吊架施工保护吊架采用2根工15#工字钢东西向横跨竖井，工字钢采用φ18螺栓紧固，间距1.5m（详见后附图）施工时螺母安装及紧固应一致、同程。

4、电缆保护设施对施工影响的应对措施及后续维护措施根据现场保护设施的平面位置，在施工过程中会对土方开挖、材料运输及竖井施工的进度造成较大影响，针对以上影响情况，为保证施工进度，在竖井施工过程中增加人员投入，以保证施工进度。

施工过程中应设专人对管线进行巡视和观察，在进行土方运输及起吊过程中，应防止落物打砸电缆，施工人员严禁在悬吊设施上行走，防止吊罐等重物对工字钢吊架的碰撞。
