运算放大器
机自学院
王智
12121236
运算放大器（简称“运放”）是具有很高放大倍数的电路单元。在实际电路
中，通常结合反馈网络共同组成某种功能模块。由于
早期应用于模拟计算机中，用以实现数学运算，故得
名“运算放大器”。运放是一个从功能的角度命名的电
路单元，可以由分立的器件实现，也可以实现在半导
体芯片当中。
运算放大器分为通用型、高阻型、低温漂型、高
速型、低功耗型、高压大功率型和可编程控制型等类
型。主要参数有：共模输入电阻、直流共模抑制、增
益带宽积、输入偏置电流、输入偏置电流温漂、输入
失调电流、输入失调电流温漂、差模输入电阻、输出
阻抗、输出电压摆幅、功耗、电源抑制比、转换速率、电源电流、单位增益带宽、
输入失调电压、输入失调电压温漂、输入电容、输入电压范围、输入电压噪声密
度和输入电流噪声密度等，而课程中所学习的理想运算放大器的差模放大倍数、
差模输入电阻、共模抑制比、上限频率均无穷大；输入失调电压及其温漂、输入
失调电流及其温漂，以及噪声均为零。
运算放大器是用途广泛的器件，接入适当的反馈网络，可用作精密的交流和
直流放大器、有源滤波器、振荡器及电压比较器。在自动控制中，以运算放大器
为核心的环节构成了整个系统控制部分。例如：积分器、微分器、加法器、有源
滤波器和D/A转换器等。通过不同的连接方式，运算放大器能够在更为复杂的电
路中发挥至关重要的作用。
第一个使用真空管设计的放大
器大约在1930年前后完成，这个放
大器可以执行加与减的工作。1960
年代晚期，仙童半导体推出了第一个
被广泛使用的集成电路运算放大器，
型号为μA709，设计者则是鲍伯·韦
勒（Bob Widlar）。但是709很快地被随后而来的新产品μA741取代，741有着
更好的效能，更为稳定，也更容易使用。741运算放大器成了微电子工业发展历

741运算放大器内部电路
史上的一个里程碑式，历经了数十年的演进仍然没有被取代，很多集成电路的制
造商至今仍然在生产741，而且在元件的型号上一定会加上“741”以资区别。
但事实上后来仍有很多效能比741更好的运算放大器出现，利用新的半导体元件，
如1970年代的场效晶体管或是1980年代早期的金氧半场效晶体管等。这些元件
常常能直接使用在741的电路架构中，而获得更好的效能。
运算放大器历经数十年的发展，根据不同的
应用需求主要分化出通用型、低电压/低功耗型、
高速型、高精度型四大类运放产品。一般而言，
高速运放主要用于通信设备、视频系统以及测试
与测量仪表等产品；低电压/低功耗运放主要面向
手机、PDA 等以电池供电的便携式电子产品；高
精度运放主要针对测试测量仪表、汽车电子以及工业控制系统等。通用运算放大
器应用最广，几乎任何需要添加简单信号增益或信号调理功能的电子系统都可采
用通用运放。近年来消费电子、通讯、网络等应用领域的发展对运放产品也提出
新的技术要求，更低功耗、更小封装以及良好的匹配性能都变得十分重要。为此，
设计人员在设计方法上加创新，制造工艺与封装技术的进步也为提升运放性能提
供了一定的保证。在多方因素推动下，下一代运算放大器正朝着速度更快、集成
度更高、价格更低的方向发展。未来高速运放有望取代通用运放成为主流产品，
但从整体看，各类运放的市场规模都将呈现增长态势。便携式音频/视频播放器、
无线通讯、医疗成像、工业和仪器仪表等应用领域都将为下一代运放创造新的机
会。

合集下载

运算放大器计算方法

运算放大器计算方法

运算放大器计算方法
一、介绍
运算放大器（Operational Amplifier，简称Op-Amp）是一种多用途的电子元件，主要用于放大、运算以及控制信号。

它是一种模拟集成电路，通常由电阻、电容、二极管、晶体管等器件构成，经过精心设计，可以完成复杂的信号处理任务。

运算放大器可以用于实现多种运算，如增益放大、滤波、信号分离和信号复位，是模拟信号处理的基础构件。

二、计算方法
1、计算增益
放大器的增益是指放大器输出信号和输入信号之间的比值，也可以看作放大器级数。

其计算公式为：
增益=输出信号/输入信号
2、计算输出/输入比率
放大器的输出/输入比率是指放大器输出信号和输入信号之间的
比值，其计算公式为：
输出/输入比率=输出电压/输入电压
3、计算输出电压
放大器的输出电压是指放大器输出信号的电压值，其计算公式为：输出电压=输入电压×增益
以上是放大器的主要计算方法，根据实际应用情况可以采用不同的计算方法。

电路中的运算放大器有哪些特点和应用

电路中的运算放大器有哪些特点和应用

电路中的运算放大器有哪些特点和应用运算放大器是电路中应用广泛的一种电子器件，它具有许多特点和应用。

本文将介绍运算放大器的特点，并探讨其在电路中的各种应用。

一、特点1. 高增益：运算放大器的主要特点之一是具有较高的电压增益。

它能够将输入信号增加到一个较高的水平，以便于后续的处理和分析。

2. 宽频带宽：运算放大器的频带宽度较宽，能够处理较高频率的信号。

这使得它在许多应用中都能够提供精确和有效的放大功能。

3. 低噪声：运算放大器通常具有较低的噪声水平，这使得它在信号处理中非常有用。

低噪声的特性使得运算放大器能够提供更清晰和准确的信号放大。

4. 高输入阻抗和低输出阻抗：运算放大器的输入阻抗很高，可以减小对输入信号源的负载，保持传输信号的完整性。

同时，输出阻抗较低，能够驱动负载电路。

5. 可调节增益和偏置：运算放大器通常具有可调节的增益和偏置特性，这使得它在不同应用场景下能够灵活应对和满足需求。

二、应用1. 信号放大和滤波：运算放大器广泛应用于信号放大和滤波电路中。

通过调节放大器的增益和频率响应，可以实现对信号的放大和滤波功能，使得信号的频率范围和振幅得到控制和优化。

2. 模拟计算：运算放大器也常用于模拟计算电路中。

其高增益和精确性能使其成为模拟电路中一种重要的元器件，例如用于模拟加法、乘法、积分和微分等运算。

3. 电压比较和开关：运算放大器的高增益和灵敏度使其非常适合于电压比较和开关电路的应用。

通过将运算放大器配置为比较器或开关，可以实现对电压信号的比较和控制。

4. 反馈控制系统：运算放大器在反馈控制系统中起着至关重要的作用。

通过引入适当的反馈电路，可以实现对电路稳定性、增益和响应速度的控制。

5. 传感器信号处理：运算放大器还广泛应用于传感器信号处理中。

传感器常常输出微弱的信号，而运算放大器能够对这些信号进行放大和处理，以提高信号的灵敏度和稳定性。

6. 精密测量仪器：运算放大器也被广泛应用于精密测量仪器中。

运算放大器的分类

运算放大器的分类

运算放大器的分类
运算放大器可以根据其内部电路结构和应用领域来分类，主要分为以下几种：
1. 基本型运算放大器：传统的运算放大器，内部由一个差分放大器和一个级联缓冲器组成，用于放大、滤波、积分、微分等基本电路。

2. 差分型运算放大器：内部电路结构和基本型类似，但增益更高，具有更高的共模抑制比和更低的失调电压。

3. 仪器放大器：专用于测量和检测的放大器，具有高共模抑制比、高精度、低噪音等特点。

4. 高速运算放大器：适用于高速信号处理，具有更高的带宽和更快的响应速度。

5. 低功耗运算放大器：适用于低功率应用，具有低静态电流、低供电电压等特点。

6. 压限放大器：用于对信号进行压限，可保护信号处理电路免受过大电压的损害。

7. 电流型运算放大器：通过输入电流控制输出电压，适用于电流驱动应用。

8. 隔离型运算放大器：可实现输入端和输出端的电气隔离，适用于对输入信号进行隔离和放大的应用。

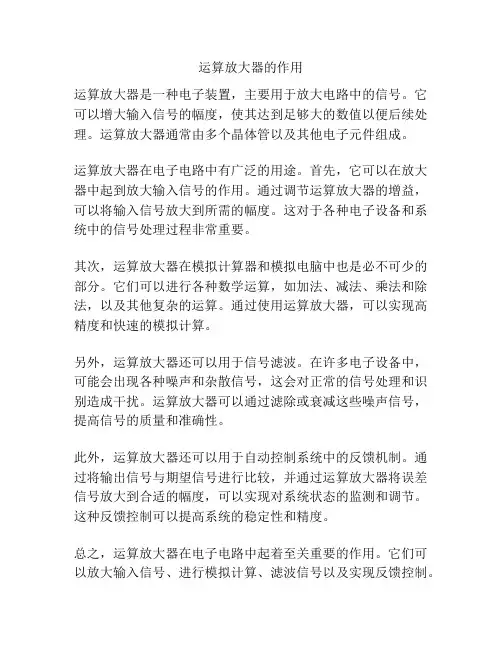

运算放大器的作用
