重庆信息技术职业学院毕业设计题目怀德高中校园网综合布线方案选题性质： 设计□报告□其他院系电子工程学院专业计算机网络技术班级 09 级（1）班学号0920030138学生姓名陈国库指导教师夏平教务处制年月日摘要本文主要针对吉林省怀德高中校园网建设需求提供网络综合布线解决方案，在该方案中主要对怀德高中校园网的综合布线的各项需求进行仔细分析，并且详细对设计目标、系统设计原则、设计标准、系统产品选型及产品简介、总体系统设计方案、线槽及线缆布设要求和综合布线测试与验收等内容进行说明。
通过怀德高中校园网综合布线设计方案可以为怀德高中校园网建设成为高性能、低成本的校园网，提高学校教学与科研的综合实力，同时也为怀德高中广大师生提供优质的网络。
关键字：校园网网络、综合布线设计、综合布线测试目录摘要 (I)目录 .............................................................................................................................. I I 绪论 (1)第1章学校概况 (2)1.1学校背景介绍 (2)1.2校园位置分布图 (2)1.3校园信息点分布表 (3)第2章校园网综合布线需求分析 (4)2.1用户需求分析 (4)2.2功能需求 (4)2.3设计目标 (5)2.4设计原则 (5)2.5设计标准 (6)第3章网络拓扑结构 (7)第4章综合布线设计方案 (8)4.1工作区子系统 (8)4.1.1 模块安装方法 (8)4.1.2 插座面板选择 (9)4.1.3 面板安装方法 (9)4.2水平子系统 (10)4.2.1 RJ45水晶头的压接方法（T568A标准） (11)4.3管理子系统 (11)4.4垂直干线子系统 (13)4.5设备间子系统 (14)4.6建筑群子系统 (15)4.7设备间环境注意要求 (17)4.8电缆布设方法 (17)4.9防雷 (17)4.9.1 设计依据及原则 (17)4.9.2 防雷防浪涌及接地系统 (18)4.9.3 机房内部防雷辅助措施 (18)4.9.4 接地保护 (18)5.1安装前注意事项 (20)5.2符合规范化标准 (20)5.3线槽线缆布设要点 (20)第6章设备选型 (21)6.1设备参数 (21)6.2工程报价 (22)总结 (24)参考文献 (25)绪论目前，计算机技术、通讯技术、网络技术正在以前所未有的速度发展。

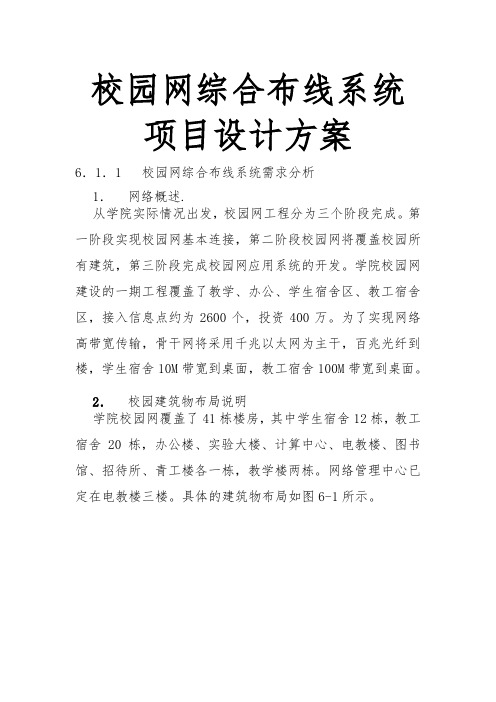

校园网综合布线系统项目设计方案6．1．1 校园网综合布线系统需求分析1．网络概述.从学院实际情况出发，校园网工程分为三个阶段完成。
第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网应用系统的开发。
学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资400万。
为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。
2．校园建筑物布局说明学院校园网覆盖了41栋楼房，其中学生宿舍12栋，教工宿舍20栋，办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋，教学楼两栋。
网络管理中心已定在电教楼三楼。
具体的建筑物布局如图6-1所示。
图6-1 校园网建筑布局图3．通信信息种类和数量该院的校园网现有电话网络系统已覆盖整个校园，因此本次综合布线工程不考虑语音，只考计算机信息点。
校园网各建筑物信息点分布情况，如表6-1所示，总共计算机信息点为2622个。
该信息点的分布设计已经考虑了今后的网络发展的需要，信息点的数量已经预留了一定的数量。
4．现有网络情况计算中心二楼、三楼机房及电机系办公室已组建自已的局域网络，连接计算机达320台。
电教楼一楼的计算机实验室也已组建了小的局域网络，连接计算机达92台。
图书馆一、二、三楼已组建了局域网络用于采编，连接计算机达10台。
5．网管中心位置该学院已指定网管中心设立在电教楼三楼，位于学院的中心点。
6．通讯间及线缆设计考虑到该学院的学生宿舍、教工宿舍均为5层以下的建筑物，因此可以将设备间和通讯间合并，只需在第2层或第3层设置一个通讯间即可。
通讯间内安装适量的配线架，便于以后的管理和维护。
配线架数量根据建筑物信息点数量而定。
考虑以后网络的发展，选择的线缆的规格不能太低。
目前六类线缆成本过高，比较合适的线缆是超五类非屏蔽双绞线，能够满足以后155Mbps的ATM网络应用。
装修攻略http://www.oceano.com.cn/zxgl 校园网综合布线系统方案设计 一所学校里面如果部署了校园网之后呢，那么也大大的提高了学校的办公效率了，校园网工程进行综合布线确实是一件很庞大的工程，如果做不好的话，很容易出现各种问题，所以必须要拿出精确的设计方案，到底应该如何部署呢，关于校园网工程进行综合布线方案设计步
骤，下面可以进行一番详细的介绍，希望学校领导可以采纳一下。系统设计原则一、设计说 装修攻略http://www.oceano.com.cn/zxgl
明：对某校园网工程进行综合布线方案设计，具体如下：电信光纤已经铺设到教学楼二楼网络中心，所有楼宇的光缆均由此拉出。各个楼群之间用光缆，楼内使用双绞线，该学校现有建筑：教学楼1栋、图书馆1栋、实验楼1栋、学生宿舍2栋。1)教学楼共计4层，1、2层共用一个的管理间，3、4层共用一个的管理间。每层楼有10间教室，每间教室1个信息点。2)图书馆共计3层，各层都有自己独立的管理间。每层楼有8个房间，每间2个信息点。3)实验楼共计3层，1层有12个房间，每间2个信息点，有自己独立的管理间;2、3层各有12个房间，每间1个信息点，共用自己独立的管理间。4)学生宿舍共计2栋，每栋4层，每栋都有自己独立的管理间。每层20间宿舍，每个宿舍1个信息点。二、各个楼群的距离为：实验楼与图书馆到教学楼的距离都是150米，宿舍楼1到图书馆的距离为200米，宿舍楼2到图书馆的距离为230米三、设计要求:1.设计校园网综合布线系统方案，写出设计步骤和方法;2.方案包含的内容：(1)方案的需求分析和功能描述(2)设计依据和设计要求(3)绘制图形包括：绘制系统的网络拓扑结构、布线结构图、信息点分布图。(4)六个子系统分别进行设计列出每个子系统所采用的主要部件、线缆类型、设计距离、设计规范(5)根据案例的描述，计算出整个校园网所需要的部件数量(如，光缆、双绞线、RJ-45模块、配线架模块、机 装修攻略http://www.oceano.com.cn/zxgl 柜、光收发器、光终端盒子),最后列出综合布线材料(设备)清单。(6)测试通过上面的详细的设计呢，对于校园网工程进行综合布线方案设计的很到位了，而且考虑的方面也是很周到的，如果按照这样的步骤进行设计的话，能够很好的把校园网规划到位，所以从学习设计校园网的例子来看呢，其实一些大型的企业也好，都需要设计好的方案，才能够进行一些关于网络的部署，只因为如此，才能更快的加快网络的工作进度。

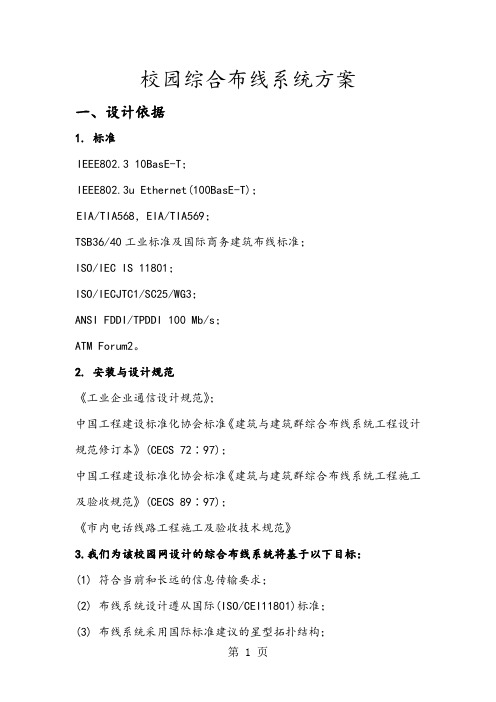

校园综合布线系统方案一、设计依据1. 标准IEEE802.3 10BasE-T；IEEE802.3u Ethernet(100BasE-T)；EIA/TIA568，EIA/TIA569；TSB36/40工业标准及国际商务建筑布线标准；ISO/IEC IS 11801；ISO/IECJTC1/SC25/WG3；ANSI FDDI/TPDDI 100 Mb/s；ATM Forum2。
2. 安装与设计规范《工业企业通信设计规范》；中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程设计规范修订本》(CECS 72∶97)；中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程施工及验收规范》(CECS 89∶97)；《市内电话线路工程施工及验收技术规范》3.我们为该校园网设计的综合布线系统将基于以下目标：(1) 符合当前和长远的信息传输要求；(2) 布线系统设计遵从国际(ISO/CEI11801)标准；(3) 布线系统采用国际标准建议的星型拓扑结构；(4) 考虑电脑网络的速度向100 Mb/s发展的需要；(5) 布线系统的信息出口采用国际标准的RJ45插座；(6) 布线系统符合综合业务数据网的要求；(7) 布线系统要立足开放原则4．布线要求校园网络计算机主机房位于图书馆四层，然后通过光缆分别连至校内的五幢建筑，在各建筑内部采用五类4对UTP电缆连接到设备间的配线架上。
二、工程概况某大学新建的校园网包括教学楼、办公楼、图书馆、教工宿舍、学生宿舍在内的2820个信息点，主要解决整个学校的教师及学生的信息化的管理和对教育网的访问，建成后的校园网将为3000多师生提供信息服务。
校园网的建设包括4个区域的建设，分别是核心区、图书馆区、计算机上心区和学生社区。
其中核心区包括500个左右的信息点，图书馆区包括50个左右的信息点，计算机中心区包括60个左右的信息点，学生社区包括2000个左右的信息点。
核心区：该区域有六层、包括地下一层。

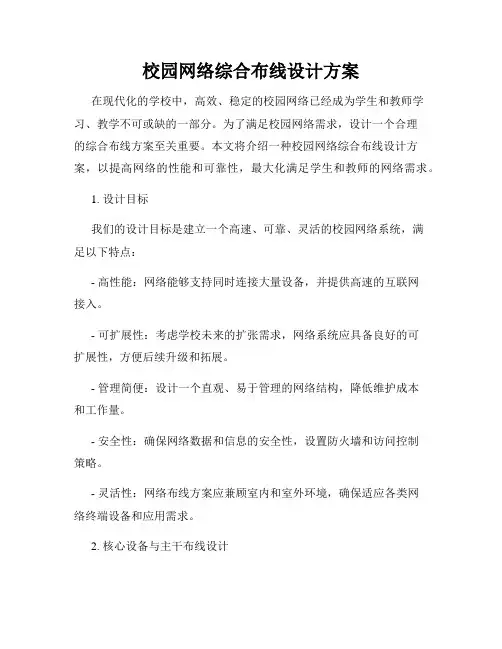

校园网络综合布线设计方案在现代化的学校中，高效、稳定的校园网络已经成为学生和教师学习、教学不可或缺的一部分。
为了满足校园网络需求，设计一个合理的综合布线方案至关重要。
本文将介绍一种校园网络综合布线设计方案，以提高网络的性能和可靠性，最大化满足学生和教师的网络需求。
1. 设计目标我们的设计目标是建立一个高速、可靠、灵活的校园网络系统，满足以下特点：- 高性能：网络能够支持同时连接大量设备，并提供高速的互联网接入。
- 可扩展性：考虑学校未来的扩张需求，网络系统应具备良好的可扩展性，方便后续升级和拓展。
- 管理简便：设计一个直观、易于管理的网络结构，降低维护成本和工作量。
- 安全性：确保网络数据和信息的安全性，设置防火墙和访问控制策略。
- 灵活性：网络布线方案应兼顾室内和室外环境，确保适应各类网络终端设备和应用需求。
2. 核心设备与主干布线设计在建立一个稳定网络的基础上，我们选择可靠的核心交换设备来保证网络的正常运行。
主干布线设计应采用高品质、高带宽的光缆，确保数据传输的高效性与稳定性。
3. 楼宇内部布线设计为了满足不同楼宇的网络需求，我们将采用楼宇分布式布线方案。
具体布线方式包括水平布线和垂直布线，以满足各楼层和各个房间的网络接入需求。
此外，在楼内设置网络机柜和配线架，方便管理和维护。
4. 无线网络设计为了满足移动设备用户的需求，我们将设计无线网络的覆盖。
选择适当的无线接入点位置，采用合适的频段和协议，以保证无线信号的稳定性和覆盖范围。
同时，为了防止无线网络的干扰和安全问题，设置无线网络身份验证和数据加密等措施也是必要的。
5. 网络安全设计网络安全是校园网络设计中至关重要的一环。
我们将采用综合的网络安全措施，包括防火墙、入侵检测系统、访问控制等，以保护网络数据和用户信息的安全。
6. 关于维护和管理为了保证网络的正常运行，我们提出以下几点建议：- 配备专业的网络管理人员，负责网络设备的日常维护和故障排除工作。
1. 前言 32. 设计概述及产品选型 32.1 工程概况 32.2 设计范围及分工 32.3 产品选型 33. 系统设计目标及原则 43.1 系统设计目标 43.2 系统设计原则 44. 需求分析及设计假定 54.1 需求分析 54.2 设计假定 65. 系统总体结构设计 66. 系统详细设计 66.1 传输介质选择 66.2 工作区子系统76.3 水平(配线)子系统76.4 管理子系统86.5 设备间子系统96.6 (垂直)干线子系统106.7 建造群子系统107.图纸分册108.货物清单和货物价格13随着计算机应用的不断普及,学校的教学管理也相应的发生着变化｡如何能更加充分的利用学校现有的教学资源进行教学、管理,又能达到事半功倍的效果?校园网的实施为学校提供了很好的解决方法｡校园网的建设是现代教育发展的必然趋势,建设校园网不仅能够更加合理有效地利用学校现有的各种资源,为学生学习、教师备课、教学管理以及从外界获取信息,掌握先进的信息工具创造了环境, 同时对学校的日常工作也起到重要的促进作用,为学校未来的不断发展奠定基础,使之能够适应信息时代的要求｡为了建设校园网,综合布线系统是基础｡它为信息资源的传递提供了物质通道｡因此寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术, 已成为当务之急,它不但能够满足现在的需求,更重要的是迎接未来对配线系统的挑战｡、办公室, 图书馆教工宿舍、学生宿舍在内总计17700 个信息点和7230 个电话接口,主要解决学校的教师及学生的信息化管理和对教育的访问,建成后的校园网络为8000 多师生提供信息服务｡校园网络的建设包括三个区域,分别是核心区、图书馆区、学生宿舍区｡其中核心区包括10000 个摆布的信息点和162 个电话接口;图书馆区包括700 个信息点和68 个电话接口;学生宿舍区包括7000 个摆布的信息点和7000 个电话接口｡｡本次校园网络综合布线方案涉及的范围为:◆综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后服务和培训;◆ 弱电管线的设计、施工和协调｡, 国内品牌的超5 类布线产品性能已非常稳定,一些国内知名品牌与国际品牌相比,具有较好的性价比｡本设计方案中的综合布线系统选择唯康通信(Vcom) 公司的综合布线产品｡UTP 采用TUM404EGY 超5 类线缆,配线架采用PP24-MR 模块式配线架,信息模块采用非PCB 免打线设计的MOU45E-WH 模块,灌篮采用单模中心束铠装8 芯(室外)FSCTA-8 光缆等｡,能实现数据和语音通信｡｡任何一个信息插口,均能连接不同的设备,如计算机, 终端, 传真机, 和电话｡并可连接不同类型的局域网｡( 如:TOKEN RING 网,ETHERNET 网等) ｡也可连接计算机终端设备实现异步通信｡所有这些不同类型的连接方法均可通过在管理子系统中更改跳线来方便地实现｡,其余所有接插件均是模块化的标准件｡, 以便将来要扩展时,可以方便地将设备扩充进去｡15-20 年的使用寿命,用户可以获得20 年质量保证｡、国内标准、规范或者工业标准等｡选择的产品为国内知名品牌,其产品符合国际规范(CECS72:95 规范),并通过了电子通讯标准协会(EIA/TIA)的认证,在中国获得了广泛的应用｡总之,系统设计必须满足学院网络信息化建设的需求 ,为系统的信息交换和处理提供一个性能好,可靠性、可用性高的网络平台,并能满足一定的冗余性｡为了实现上述的设计目标,在进行校园网络的综合布线系统设计时必须遵循如下设计原则:☆ 先进性:布线系统的设计目标决定了系统必须采用当今的最先进的技术、方法和设备, 既要反映当今水平,又具有发展潜力, 同时布线系统又是要在规定的时间内投入使用的一项实际工程, 因此涉及的技术和器材必须是成熟的｡☆ 开放性:布线系统要具有开放性和灵便性,一方面布线系统要能适应不同用途要求(如话音、数据和图象的传输),同时又要能够支持不同厂家的网络设备｡☆ 扩充性:布线系统应具有15-20 年的使用寿命｡信息技术的发展非常之迅速, 因此在设计布线系统时,应考虑具有充分的扩展能力｡☆ 可靠性:布线系统是智能大楼的信息传递的通道｡要保证信息可靠的传递,必须要有可靠的布线系统｡☆ 标准化:为便于设计、维护和有生命力,布线系统的设计必须采用成熟的国际、国内标准、规范或者工业标准等｡☆ 可比性:在满足用户的需求前提下,提供与同类产品相同功能、质量及服务,做到最佳性能价格比｡根据用户需求,本方案采用的综合布线系统最终为用户提供一个开放的、灵便的、先进的和可扩展路线基础,能够满足学院网络信息化建设的需求,为系统的信息交换和处理提供一个性能好,可靠性、可用性高的网络平台,并能满足一定的冗余性｡综合布线系统的需求:◆ 能够支持各种计算机网络设备,支持多媒体教学的应用;◆具有先进性、可靠性和可扩充性;◆把好质量关,杜绝工程质量事故;◆ 学校的信息点分为数据接口、电话接口接口｡具体信息点分布如下｡工程工区栋数信息电话教学区7 900 56科教楼 1 200 30食堂 3 10 50学生公寓16 7000 7000办公楼 1 90 150图书馆 1 26 26其它 2 700 10合计31 17700 7230 在方案中,将对校园网络综合布线系统进行一些设计假定,以方便后续的方案叙述｡假定各配线机房内均安装了高架地板,线缆经过地板下通往配线机柜, 同时机柜下部还安装了电源插座｡假定计算机网络设备的光纤模块均使用ST 接口,这样光配线架无论采用哪一种接口,只需配一端是ST 头的异种跳线就可以实现光端箱与网络设备之间的跳线｡该校园网布线系统设计,将采用国内知名品牌的综合布线系统技术及产品,来为计算机网络、语音通讯、图象传输等提供一条实用的和可扩展的模块化介质通路,适应新技术的发展和应用｡整个学校的布线系统采用光纤-UTP 铜缆混合方案｡考虑到楼群的结构及多模光缆、双绞线支持的最远距离,计算机中心机房设在科技大楼,在其它大楼各设 1 个楼宇配线间｡楼群配线间与楼宇配线间的数据主干系统采用六芯室外多模光缆连接 ,可支持从传统以太网、令牌环网、100Mb/s 快速以太网、FDDI,622Mb/s ATM、千兆位高速以太网等多种应用,水平子系统布线采用超五类非屏蔽双绞线,可支持高达 622Mbps ATM 和 550MHz 带宽图象应用,能更有效地减低串音干扰,使语音、数据及图象传输更清晰、更有效｡根据学校具体情况及用户所提出的要求,本方案设计中数据主干传输介质采用室外多模光缆,建造物内的水平子系统在性能上可采用三类、超五类和六类线缆｡三类线缆一般使用其作为语音和低速设备的传输介质,超五类线缆能支持最高622M 的高速网络,技术成熟,在各行各业得到了广泛的应用;六类线缆的性能指标在超五类的基础上有所提高, 但其成本相对昂贵,且对产品的兼容性及施工技术要求严格｡因此我们确定水平子系统的传输介质选用超五类非屏蔽双绞线,彻底满足其数据、语音、图象传输及抗干扰的要求｡工作区子系统为用户提供一个满足高速数据传输的标准信息出口,并实现了信息口与设备终端的匹配、连接｡该部份主要包括跳线、软线等非有源器件,其数据部份采用(RJ45-RJ45)超五类压接跳线,每一个信息插座应可支持如下的终端设备:数据通信、语音通信、图象传输等根据标书的要求,本项目共计数据点 17700 个｡详细的分布见下表｡水平(配线)子系统由信息插座、信息插座至楼层配线设备的电缆或者光缆、楼层配线设 备和跳线组成｡信息插座均为 RJ-45 制式｡每一条数据水平双绞线的长度均不应超过 90 米｡水平双绞线布线从房间内的信息点引出并布到相应的楼宇配线柜内 ｡整个布线为星 型拓扑结构连接方式｡其敷设采用 PVC 线槽安装｡根据整个学校信息点数量配置,分布到各教室、办公室、实验室及其它房间的的信息点数量基本上惟独 ~ 个,所以信息点插座 采取安装在墙壁上的办法,其安装高度全部为离地 300mm ｡为了保证系统的安全可靠性,所有的配线设备及网络设备必须置于 19"机柜内｡水平 铜缆采用CLA04e 超五类非屏蔽双绞线｡配线设备采用 PNC24 24 口配线板｡信息点插座 模块采用 JKB03 型模块｡面板采用单/双孔 86 型面板｡其模型见下图:工程工区 教学区 科教楼 食堂 学生公寓 办公楼 图书馆 其它 合计信息点 6000 400 200 7000 600 40 10 17700栋数 7 1 3 16 1 1 2 31水平线缆计算:本方案设计按每一个信息点的平均水平距离为 10 米计算,共需超五类非屏蔽双绞线 为:一箱线缆能布的点数为:305÷10=30(个)需线缆箱数为:17700÷30 = 590(箱)考虑到其它用缆,共需超五类双绞线约 596 箱｡管理应对设备间、交壤间和工作区的配线设备、线缆、信息插座等设施,按一定的模式 进行标识和记录,并符合以下规定:规模较大的布线系统宜采用计算机进行管理 ,简单的布线系统宜按图纸资料进行管 理,并应做到记录准确,及时更新、便于查阅｡每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定惟一的标志｡ 配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识 ,并应有详细的书 面记录和图纸资料｡电缆和光缆的两端均应标明相同的编号｡名称19”配线柜(30U) 25 回线高频接线模块 250 回线背装架 100 回线背装架 24 口 Patch-Pannel型号PT/XG.30U.60PT/FT2-55 PT/8.037.061 PT/8.037.100HXPT/FA3-08VI序 号 1 2 3 4 5数量 40 600 20 50 3006 PT/4.431.000 管理线盘707 PT/8.840.072 标志块608 PT/UTP.C3.025 3 类 25 对 UTP 电缆909 PT/FB.SN.004 4 芯室内多模光纤4510 PT/TX.ST1.02 ST-ST 光纤单芯多模跳线2011 PT/TX.STC1.02 ST-SC 光纤单芯多模跳线4012 PT/GP11A 12 口光纤分线盒9013 PT/FL.ST.01 ST 法兰盘适配器60整个学校的主设备间(计算机中心机房)设在科技楼,主要放置主配线机柜、网络服务器、交换机及其它网络设备等｡考虑到大楼的高度及宽度,在教学区与办公区,宿舍元分别设立分配线间｡为了保证系统的安全可靠性,所有的配线设备及网络设备必须置于机柜内｡(1)温、湿度要求根据综合布线系统有关设备和器件对温、湿度的要求,设备间安B 级执行｡即温度为12~30 摄氏度,相对湿度为35%~70%,温度变化率<10 度/小时｡(2)隔热、防尘、防火、防静电要求这些因素会对计算机系统的性能及安全带来严重的影响,为了使系统安全、可靠地运行,在对计算机机房装修材料的选用、施工工艺等方面应加以考虑｡建议地板选用抗静电活动地板,墙壁采用防火涂料或者装金属塑铝板,天花吊顶选用金属天花｡(3)照明要求设备间在距地面0.8m 处,照度不应低于200Lx｡(4)供配电要求设备间的供电电源应满足以下要求:频率:50Hz;电压:380V/220V;建议提供独立电源｡干线系统是指从主配线间至楼层配线间的电缆｡本综合布线系统由于没有此外设置楼层配线间,故不考虑垂直干线子系统的设计｡建造群子系统将一个建造物中的线缆延伸到建造群的此外一些建造物中的通信设备和装置上｡它是整个布线系统中的一部份(包括传输介质)并支持提供楼群之间通信设施所需的硬件,其中有铜线,光缆等｡本项目中建造群子系统指的是计算机中心机房与其它各楼宇之间的光纤连接｡本方案中的数据主干线缆采用室外型多模光缆,其敷设方式室内采用金属桥架,室外采用走地沟的方式｡。
校园网络综合布线系统方案1.1 设计概述某大学新建的校园网包括教学楼、办公楼、图书馆、教工宿舍、学生宿舍在内的总计约9 700个信息点，主要解决整个学校的教师及学生的信息化管理和对教育网的访问，建成后的校园网将为8 000多师生提供信息服务。
校园网的建设包括4个区域的建设，分别是核心区、图书馆区、计算机中心区和学生社区。
其中核心区包括1 000个左右的信息点，图书馆区包括．700个左右的信息点，计算机中心区包括1 000个左右的信息点，学生社区包括7 000个左右的信息点。
①核心区。
网络中心设在学院网络中心大楼的二层，从网络中心到院行政办公楼、系行政、办公楼、综合教学楼、教师青年旅馆、教师宿舍、网络技术综合实训室均采用6芯单模铠装光缆连接至相应楼层的二级配线间。
②图书馆区。
网络分中心设在图书馆二层，从分中心至网络中心采用12芯单模铠装光缆连接。
在该区域的电子阅览室、馆内办公楼、实训中心、实验楼、学术交流中心分别设立三级配线间，从分中心到各三级配线间除到电子阅览室和实训中心采用6芯单模铠装光缆连接外，其他均采用6芯多模铠装光缆连接。
③计算机中心区。
网络分中心设在计算机中心大楼二层，从分中心至网络中心采用12芯单模铠装光缆连接。
在该区域的13个中心机房均采用6芯多模铠装光缆连接。
④学生社区。
网络分中心设在学生宿舍管理办公室，从分中心至网络中心采用24芯单模铠装光缆连接。
在该区域的各栋学生宿舍、学生处及学生活动中心等的三级配线间采用8芯多模铠装光缆连接至学生社区网络分中心。
该区域主要是为学生宿舍提供信息化服务，它集中了该校校园网络的主要信息流。
校园网网络综合布线图如图1-1所示。
下面以一栋学生宿舍为例，简要介绍设计方案的内容。
1．2 工程概况某学院现有学生7 000余人，集中住宿在一个学生宿舍区，学生宿舍区由12座宿舍楼组成，随着数字化校园建设的发展，校园网络已覆盖到学生宿舍区。
在学生宿舍区，新建的宿舍楼与建筑物建设同步建好了网络、语音、校园广播等综合布线系统，并已开通各自的应用系统。

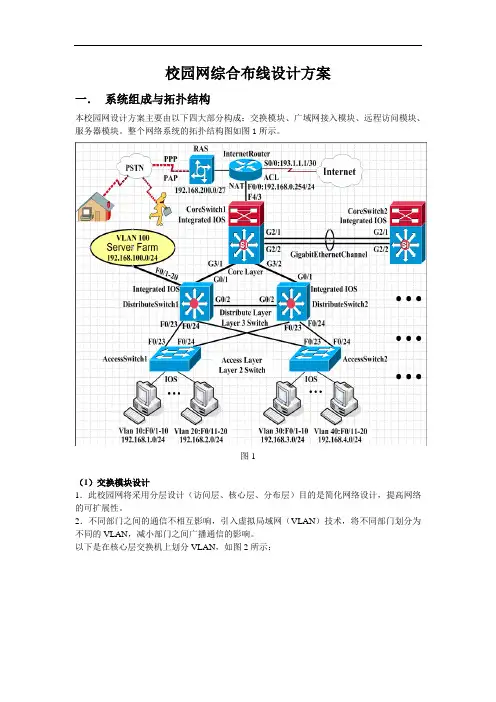

校园网综合布线设计方案一．系统组成与拓扑结构本校园网设计方案主要由以下四大部分构成：交换模块、广域网接入模块、远程访问模块、服务器模块。
整个网络系统的拓扑结构图如图1所示。
图1（1）交换模块设计1．此校园网将采用分层设计（访问层、核心层、分布层）目的是简化网络设计，提高网络的可扩展性。
2．不同部门之间的通信不相互影响，引入虚拟局域网（VLAN）技术，将不同部门划分为不同的VLAN，减小部门之间广播通信的影响。
以下是在核心层交换机上划分VLAN，如图2所示：图24．当网络上需要连接的设备比较多的时候，可能需要更多的交换机，这时可采用VLAN中继协议（VTP）来简化网络的管理，可大大减少交换机配置工作量。
5．同时，网络中交换机的数量和交换机之间的链路变多时，交换网络就会比较复杂，可能造成交换环路问题，要在各个交换机上运行生成树协议（STP）来解决。
6．对各层交换机进行配置。
（2）广域网接入模块设计1．本网络中，广域网接入的功能将由广域网接入路由器来实现。
如图3所示：图32．广域网接入路由器除了要担任主要的路由任务之外，还需利用访问控制列表（ACL）来完成以自身为中心的流量控制和过滤功能，并实现一定的安全功能。
3.配置路由器的基本参数、接口参数、NA T、ACL等。
（3）远程访问模块设计校园网中，提供远程访问服务也是必要的，为家庭用户或者在外的员工提供远程、移动接入服务。
如图4所示：图4（4）服务器模块设计服务器在校园网中为各接入的用户提供各种不同的服务，此校园网设计中，所有的服务器集中到VLAN100中，接在分布层交换机DistributeSwitch1的1-20端口。
如图5所示：图5二．系统调试校园网在初步组建完成时，需要进行各种调试，以保证日后网络工作的稳定性。
1.管理IP地址的测试。
2.相同VLAN之间的通信测试。
3.不同VLAN之间的通信测试。
4.广域网接入路由器NA T与ACL测试。
5.冗余链路测试。

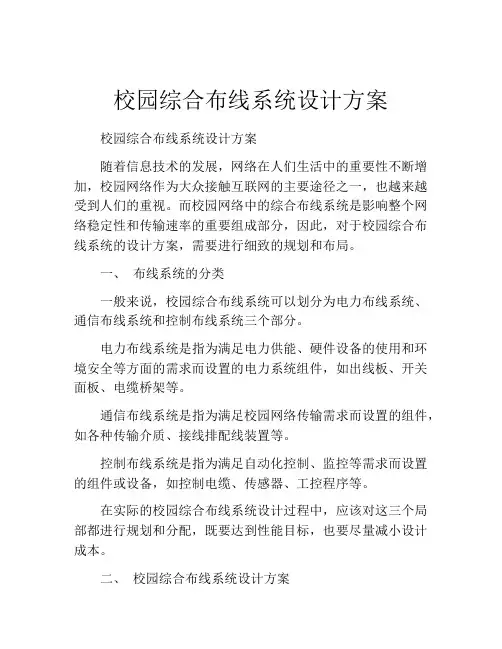

校园综合布线系统设计方案校园综合布线系统设计方案随着信息技术的发展，网络在人们生活中的重要性不断增加，校园网络作为大众接触互联网的主要途径之一，也越来越受到人们的重视。
而校园网络中的综合布线系统是影响整个网络稳定性和传输速率的重要组成部分，因此，对于校园综合布线系统的设计方案，需要进行细致的规划和布局。
一、布线系统的分类一般来说，校园综合布线系统可以划分为电力布线系统、通信布线系统和控制布线系统三个部分。
电力布线系统是指为满足电力供能、硬件设备的使用和环境安全等方面的需求而设置的电力系统组件，如出线板、开关面板、电缆桥架等。
通信布线系统是指为满足校园网络传输需求而设置的组件，如各种传输介质、接线排配线装置等。
控制布线系统是指为满足自动化控制、监控等需求而设置的组件或设备，如控制电缆、传感器、工控程序等。
在实际的校园综合布线系统设计过程中，应该对这三个局部都进行规划和分配，既要达到性能目标，也要尽量减小设计成本。
二、校园综合布线系统设计方案1、设计目标校园综合布线系统设计的主要目标是满足以下几点。
（1）行业要求。
校园综合布线系统设计应该符合国内外行业的相关标准和技术规范，并满足相关的法律法规要求，达到规范化要求。
（2）性能要求。
系统性能目标包括带宽、稳定性、可靠性、灵活性和兼容性等。
（3）成本要求。
系统设计应该兼顾成本与性能的平衡，实现设计效果与成本之间的最优化。
2、布线系统规划在系统设计之初，需要进行规划和分配，包括建筑结构、建筑平面、物理线路、终端数量等等。
需要考虑到以下几个方面。
（1）建筑结构：不同建筑结构的布线规划不一样，因为不同的结构有不同的通路和穿插次数，所以需要对访问各个建筑物的路径进行计划和分析。
（2）建筑平面：建筑平面中的大小和内部隔离度都会对布线规划产生影响，因此，在设计过程中应该特别注意和规划。
（3）物理线路：要考虑到减少线路长度、减少芯线间的扰动、避免长距离的穿插等问题，可合理使用线缆管理系统、安装电缆桥架等。
校园网综合布线系统设计方案 计算机网络技术与综合布线系统息息相关。计算机和通信技术的飞速发展，网络应用已成为人们日益增长的一种需求；而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境。
所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势，避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点。
1、结构化综合布线系统的组成及设计 综合布线系统（PDS，PremisesDistributionSystem）是一套开放式的布线系统，可以支持几乎所有的数据、话音设备及各种通信协议，同时，由于PDS充分考虑了通信技术的发展，设计时有足够的技术储备，能充分满足用户长期的需求，应用范围十分广泛。而且结构化综合布线系统具有高度的灵活性，各种设备位置的改变，局域网的变化，不需重新布线，只要在配线间作适当布线调整即可满足需求。结构化综合布线一般划分为六个子系统。
1-1、工作区子系统（WorkArea）及其网络设计 工作区子系统由终端设备连接到信息插座的连线，以及信息插座所组成。信息点由标准RJ45插座构成。信息点数量应根据工作区的实际功能及需求确定，并预留适当数量的冗余。例如：对于一个办公区内的每个办公点可配置2～3个信息点，此外应为此办公区配置3～5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等等。若此办公区为商务应用则信息点的带宽为100M可满足要求；若此办公区为技术开发应用则每个信息点应为交换式100M甚至是光纤信息点。
工作区的终端设备（如：电话机、传真机）可用康宁公司FutureCom超五类或六类双绞线直接与工作区内的每一个信息插座相连接，或用适配器（如ISDN终端设备）、平衡/非平衡转换器进行转换连接到信息插座上。
1-2、水平子系统（Horizontal）及其网络设计 水平子系统主要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。水平子系统指定的拓扑结构为星形拓扑。水平干线的设计包括水平子系统的传输介质与部件集成。选择水平子系统的线缆，要根据建筑物内具体信息点的类型、容量、带宽和传输速率来确定。在水平子系统中推荐采用的双绞电缆及光纤型号为:康宁公司FutureCom超五类或六类非屏蔽双绞线,FutureLink室内单模或多模光纤。
双绞线水平布线链路中，水平电缆的最大长度为90m。若使用100ΩUTP双绞线作为水平子系统的线缆，可根据信息点类型的不同采用不同类型的电缆，例如对于语音信息点和数据信息点可采用FutureCom超五类或六类双绞线，甚至使用FutureLink光缆；对于电磁干扰严重的场合应尽量采用康宁公司FutureCom六类屏蔽双绞线。但是从系统的兼容性和信息点的灵活互换性角度出发，建议水平子系统采用同一种布线材料。 1-3、管理子系统（Administration）及其网络设计 管理子系统由交连、互连和输入/输出组成，实现配线管理，为连接其它子系统提供手段。包括配线架、跳线设备及光配线架等组成设备。设计管理子系统时,必需了解线路的基本设计原理,合理配置各子系统的部件。康宁公司的LANscape综合布线解决方案拥有搭配科学、管理简便的成套产品用于管理子系统。
1-4、干线子系统（Backbone）及其网络设计 干线子系统指提供建筑物的主干电缆的路由，是实现主配线架与中间配线架，计算机、PBX、控制中心与各管理子系统间的连接。干线传输电缆的设计必须既满足当前的需要,又适应今后的发展。干线子系统布线走向应选择干线线缆最短、最安全和最经济的路由。干线子系统在系统设计施工时，应预留一定的线缆做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。
干线子系统可以使用的线缆主要有：HAY三类大对数电缆；FutureCom超五类或六类双绞线；FutureLink室内单模或多模光纤。
超五类双绞线可以支持1000BASE－T，但如要求支持1000BASE－TX则必须使用六类双绞线。如果已安装的电缆仅满足5类线标准(1995)，那么在连接1000BASE－T设备之前，应对布线系统按照新增加的布线参数（如：回波损耗，等级远端串扰（ELFEXT），传播延迟和延时畸变等）进行测量和认证。
1-5、设备间子系统（EquipmentRoom）及其网络设计 设备间子系统由设备室的电缆、连接器和相关支持硬件组成，把各种公用系统设备互连起来。设备间的主要设备有数字程控交换机、计算机网络设备、服务器、楼宇自控设备主机等等。它们可以放在一起，也可分别设置。在较大型的综合布线中，可以将计算机设备、数字程控交换机、楼宇自控设备主机分别设置机房，把与综合布线密切相关的硬件设备放置在设备间，计算机网络设备的机房放在离设备间不远的位置。
1-6、建筑群子系统（CampusSubsystem）及其网络设计 建筑群子系统是实现建筑之间的相互连接，提供楼群之间通信设施所需的硬件。建筑群之间可以采用有线通信的手段，也可采用微波通信、无线电通信的手段。
在康宁公司的LANscape综合布线解决方案中，康宁FutureLink光纤不但支持FDDI主干、1000Base－FX主干、100Base－FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD），是建筑群子系统和主干线子系统布线中有线通信线缆中的明星。光纤有单模光纤和多模光纤两种：单模光纤只传输主模态，可完全避免模态色散，传输频带很宽，传输容量很大，适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技术发展的必然趋势（如：1000BASE－LX基于1300nm的单模光缆，使用8B/10B编码解码方式，最大传输距离为3000m，康宁公司出品的特制光纤传输距离为标准距离的5-10倍）；多模光纤传输模态较多，存在一定量的模态色散，频带较宽，传输容量较大（目前采用的62.5/125μm多模光纤，数据传输速率为100Mbps时，最大距离可以到2km），但传输千兆位数据量时距离支持十分有限。
2、综合布线应用实例（典型的校园网解决方案） 2-1、网络设计 针对校园网络的具体性能要求及建网的经费支出，一般可设计三种方案供参考选择。
方案一：基于交换技术的主干网和二级局域网络方案（如：湖南师范大学校园网）；
方案二：基于核心路由器的主干网解决方案（如：东南大学校园网）； 方案三：基于ATM信元交换技术的校园主干网方案（如：湖南大学校园网）。 本文主要讨论应用广泛的第一种方案，即基于交换技术的主干网和二级局域网络方案的综合布线。
2-2、网络拓扑结构 湖南师范大学校园网的网络结构为分层星型结构,网络分为三级： 第一级是网络中心，为中心节点。网络中心选址在学校地域的中心建筑(实验大楼),布置了校园网的核心设备，如路由器、交换机、服务器(WWW服务器、电子邮件服务器、拨号服务器、域名服务器等)，并预留了将来与本部以外的几个园区的通信接口。
第二级是建筑群的主干结点，为二级节点。校园网按地域设置了几条干线光缆，从网络中心辐射到几个主要建筑群，并在二级主干节点处端接。在主干网节点上安装的交换机位于网络的第二层，它向上与网络中心的主干交换机相连，向下与各楼层的集线器相连。学校校园网主干带宽全部为100Mbps，并考虑到向ATM或千兆以太网的升级。
第三级是建筑物楼内的HUB，为三级节点。三级节点主要是指直接与服务器和工作站连接的局域网设备，即以太网或快速以太网集线器（3COM堆叠式集线器3COMSUPERSTACK）。设计楼内的综合布线时根据需要可进行了一定取舍：如取消干线子系统；合并管理子系统与设备间子系统；将水平子系统的布线直接引入到设备间的主配线架上等等。 2-3、设计说明 校园网建筑群子系统光缆工程采用分支递减端接方法：用1根足以支持若干幢楼通信容量的大容量多用途Breakout干线光缆，经过配线架分出若干根小容量光缆，再分别延伸到每个楼层配线间。从应用、备份和扩容三个方面考虑，由于多模光纤对未来GigabitEthernet和ATM2.5Gbps的支持距离有限，故从网络中心到分支递减端接点应选用36芯或48芯单模MPC光纤，支持100Mbps以上带宽。从光缆分支递减端接点到楼内设备子系统根据数据流量及信息点数量分别采用12芯、6芯的单模光纤。楼内水平布线采用六类非屏蔽双绞线为传输媒介，桌面计算机以100M速率接入网络。
网络中心设施是CISCO公司的Catalyst2924交换机和CISCO3640路由器。Catalyst 2924交换机的主要作用是在各系和各部门的局域网之间建立高带宽的快速通道，以提高不同局域网间交换数据和信息以及访问公用数据资源的效率。Catalyst 2924交换机的另一个优点就是，具有良好的虚拟网络支持能力，可以跨越各个系或部门地理限制，在全校范围内建立必要的虚拟网络，从而为网络的应用、管理和维护带来极大的便利。网络中心用的各种服务器都可直接连接到中心的CISCO Catalyst 2924交换机的以太网端口或快速以太网端口上，以解决可能会出现的瓶颈问题。
各建筑物楼内配置3COM交换机，用于按地域将连续IP地址划分子网，建立虚拟局域网。各系或部门的服务器可直接挂在3COM交换机上。各单位楼内可每层放一个3COMSUPERSTACKHUB，也可几层共用一个3COM SUPERSTACK HUB。所有这些3COM SUPERSTACK HUB都连在楼内3COM的交换机上。3COM SUPERSTACK HUB下可以接工作站，服务器或各单位局域网。3COM SUPERSTACK HUB是一种结构灵活的堆叠式集线器，它可以根据部门应用规模的变化和发展而灵活地改变，从而达到以最少的投资取得最大的效益之目的。另外，3COM SUPERSTACK HUB也支持SNMP简单网络管理协议，因此能够在统一的网络管理平台上有效的运行。
园区内暂时无法接入校园主干网的分散的单个用户以及个人用户，可采用MODEM通过电话线拨号方式连接校园网。
2-4、技术特点 采用模块化星型拓扑结构，主干段相互独立，便于网络维护和扩充。 光纤主干采用单模光缆，有利于千兆网及今后更高速率的网络应用。而且通过跳线的不同跳接，组网方式也十分灵活。可以实现：（1）点对点。在两台计算机之间建立起高速通道。传输速率为几十个Mbps至几百个Mbps，距离可达2km（多模）至5km（单模）。（2）逻辑星型网络。通过光纤网络设备，建立起星型网络拓扑结构的快速以太网或ATM网。（3）环形网络。用信号再生器连接光纤，形成环路，组成FDDI主干网。
