幻灯片1光纤光缆制备光纤预制棒概念简单的说就是必须在制成光纤前，先将经过提纯的原料制成一根满足一定性能要求的玻璃棒，其被称之为“光纤预制棒”或“母棒”。
光纤预制棒是控制光纤质量的原始棒体材料。
光纤预制棒的结构组元结构为多层圆柱体，内层为高折射率的纤芯层，外层为低折射率的包层。
光电子技术专业-国家重点建设示范性专业幻灯片2光纤光缆制备它应具有符合要求的折射率分布型式和几何尺寸。
典型的光纤预制棒直径约为10～25mm，长度约为60 ～120cm。

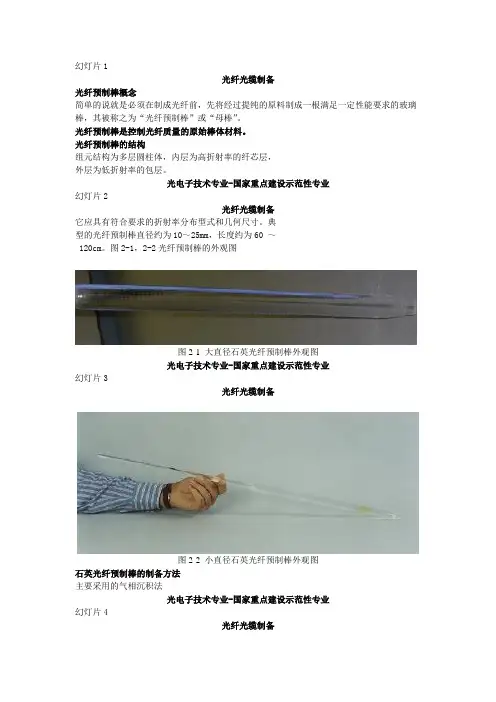

图2-1，2-2光纤预制棒的外观图图2-1 大直径石英光纤预制棒外观图光电子技术专业-国家重点建设示范性专业幻灯片3光纤光缆制备图2-2 小直径石英光纤预制棒外观图石英光纤预制棒的制备方法主要采用的气相沉积法光电子技术专业-国家重点建设示范性专业幻灯片4光纤光缆制备目前最为成熟和目前国内外光纤制造企业广泛使用的为四中大的预制棒制备工艺为①外部汽相沉积工艺（简称OVD）②改良的化学汽相沉积工艺（简称MCVD）③微波等离子体化学汽相沉积工艺（简称PCVD）④轴向汽相沉积工艺（简称VAD）光电子技术专业-国家重点建设示范性专业幻灯片5光纤光缆制备§2.21外部气相沉积法——O V D预制棒制备工艺技术OVD制作预制棒的原理：主要的原料掺杂剂以气态形式送入氢氧火焰喷灯，使之在氢氧焰中水解，生成石英（SiO2）玻璃微粒粉尘，然后经喷灯喷出，沉积于石英石墨或是氧化铝制作的“母棒”外表面，经过多次沉积，去掉母棒，再将中空的预制棒在高温下脱水，烧结成透明的实心玻璃棒，即为光纤预制棒。
幻灯片6光纤光缆制备OVD法制作预制棒的原理图光电子技术专业-国家重点建设示范性专业幻灯片7光纤光缆制备OVD具体工艺流程OVD法制作芯棒及抽芯——芯棒的脱水和烧结——延伸芯棒——在芯棒外沉积外包层。
OVD法制作芯棒及抽芯：①沉积SOOT棒：即 SiO2颗粒在火焰中生成，颗粒的粒径从几纳米到几百纳米不等，颗粒随着凝聚作用逐渐长大，被气流带动后沉积在靶棒上。
