汽油四缸发动机工作过程
汽油四缸发动机是目前常用的一种内燃机，其工作原理可以简单地概括为吸气-压缩-爆炸-排气的循环过程。
具体来说，四缸发动机的工作过程如下：
1. 吸气过程：在进气阀打开时，气缸内形成低压区，通过进气道进入的空气燃料混合物进入气缸。
同时，活塞由曲轴带动向下运动，并开启进气门，使气缸内的压力下降，吸入混合气体。
2. 压缩过程：当进气门关闭后，活塞开始向上运动，将混合气体压缩至气缸顶部。
在此过程中，点火系统点火，引起混合气体爆炸，推动活塞向下运动，驱动曲轴旋转，向外提供动力。
3. 燃烧过程：混合气体在压缩过程中被点燃，产生的爆炸推动活塞向下运动，同时将能量传递给曲轴，产生动力。
燃烧过后，排气门打开，排放燃烧产生的废气。
4. 排气过程：在爆炸过程结束后，活塞开始向上运动，将废气排出气缸。
此时，排气门打开，将废气排出。
在整个工作过程中，各个部件都紧密配合，相互协作，以高效地转化能量为动力。
例如，曲轴旋转产生的动力，经过连杆传递给活塞，实现气缸内气体的压缩和爆炸；而同时点火系统也紧密配合，时刻监测混合气体的状态，并确保在合适的时机进行点火，以提供最高的动力输出。
除此之外，四缸发动机还涉及到压缩比、气门正时、喷油系统等重要概念。
其中，压缩比是指气缸内气体被压缩前和被压缩后的体积比值，决定了引擎的高低功率；气门正时指控制气门打开和关闭时间的机制，而喷油系统则是将油和空气混合后均匀喷入气缸内以达到最佳效果的系统。
总之，汽油四缸发动机是现代化交通工具的重要动力来源。
其高效、可靠的工作过程以及优秀的性能表现，为现代化的工业与生活带来了便利与效益。

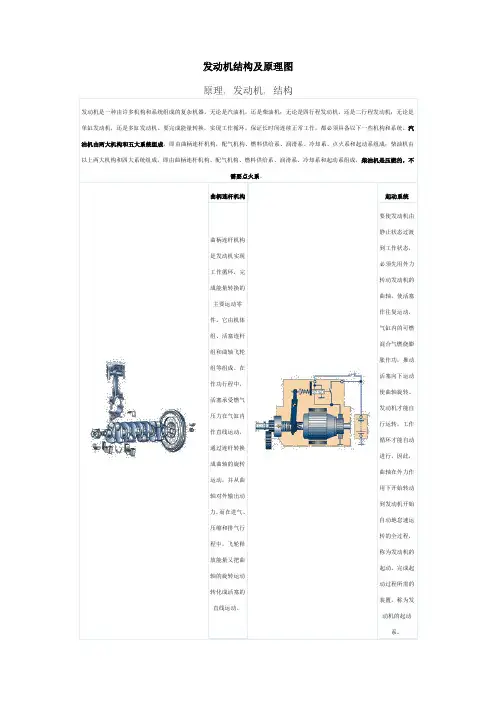

发动机结构及原理图发动机是一种由许多机构和系统组成的复杂机器。
无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机。
要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。
汽油机由两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系。
曲柄连杆机构起动系统曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。
它由机体组、活塞连杆组和曲轴飞轮组等组成。
在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。
而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。
要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。
发动机才能自行运转，工作循环才能自动进行。
因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。
完成起动过程所需的装置，称为发动机的起动系。
点火系统冷却系统在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。
能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。
冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。
水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。
润滑系统配气机构润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却。
通常直列四缸发动机的工作顺序
直列四缸发动机的工作顺序是根据引擎的往返运动来确定的。
根据燃烧事件的顺序，每个气缸依次在工作循环中完成四个步骤：吸入、压缩、燃烧和排气。
通常情况下，直列四缸发动机的工作顺序如下：
1. 第一气缸（Cylinder 1）进行吸入阶段：活塞向下运动，气门打开，油门打开，进气门打开，新鲜空气-燃料混合物进入气缸。
2. 第二气缸（Cylinder 2）进行压缩阶段：第一气缸吸入结束后，活塞向上运动，气门关闭，将空气-燃料混合物压缩为高压状态。
3. 第三气缸（Cylinder 3）进行燃烧阶段：第二气缸压缩结束后，点火系统触发火花塞点火，将高压混合物引燃，产生爆发燃烧，驱动活塞下降。
4. 第四气缸（Cylinder 4）进行排气阶段：第三气缸燃烧结束后，活塞再次向上运动，将燃烧产物通过排气门排出气缸，完成一个工作循环。
以上四个步骤依次在四个气缸中进行，实现了引擎的正常运转。
这种工作顺序被称为"1-3-4-2"顺序，是直列四缸发动机最普遍的工作循环顺序。
重点内容1、基本术语P22 （1）工作循环（2）上、下止点（3）活塞行程S （4）气缸工作容积Vs（5）内燃机排量Vl （6）燃烧室容积Vc （7）气缸总容积Va （8）压缩比ε（9）工况内燃机在某一时刻的运行状况表示方法：1 该时刻内燃机输出的有效工率2 该时刻曲轴转速（10）负荷率（负荷）某一转速有效功率该转速下的最大有效功率2、往复活塞式内燃机工作原理四个行程、一个循环重点行程：压缩行程❖压缩行程❖爆燃——是因气体压力和温度过高，在燃烧室内离点燃中心较远处的末端，可燃混合气自燃而形成的一种不正常燃烧。
严重时，气门烧毁，轴瓦破裂等。
❖表面点火——因燃烧室内炽热表面与炽热处（如排气门头，火花塞等）点燃混合气产生的另一种不正常燃烧也称为炽热点火或早燃，也有较沉闷的敲击声。
名称成因现象后果爆燃由于气体压力和温度过高，在燃烧室内离点燃中心较远处的末端可燃混合气自燃而造成的一种不正常燃烧。
火焰以极高的速率向外传播，形成压力波，以声速向前推进。
当压力波撞击燃烧室壁时就发出尖锐的敲缸声。
还会引起发动机过热，功率下降，燃油消耗量增加等一系列不良后果。
严重爆燃时甚至造成气门烧毁、轴瓦破裂，火花塞绝缘体击穿等。
表面点火由于燃烧室内炽热表面与炽热处(如排气门头，火花塞电极，积炭处)点燃混合气产生的另一种不正常燃烧。
伴有强烈的较沉闷敲击声。
产生的高压会使发动机机件负荷增加，寿命降低。
四冲程汽油机工作状态P24行程状态温度（K）压力（M P a）进气行程320——380 0.08——0.090 压缩行程600——750 0.8——1.500作功行程2200~2800(瞬时最高)1200~1500(作功终了)3~6.5M P a(瞬时最高) 0.35~0.5M P a(作功终了)排气行程900——1200 0.105——0.125 柴油机工作时各行程状态参数状态行程温度(K)压力进气行程320~350800~900k P a压缩行程800~10003~5M P a作功行程2200~2800(瞬时最高)1500~1700(作功终了)3~5M P a(瞬时最高)300~500k P a(作功终了)排气行程800~1000105~125k P a思考题：四冲程汽油机和柴油机的工作循环有什么相同之处和不同之处？相同点：1、每个工作循环曲轴转两转（720）每一行程曲轴转半转（180）进气行程是进气门开启，排气行程是排气门开启，其余两个行程进，排气门均关闭。
