当前位置：文档之家 › 高分子材料的阻燃机理

高分子材料的阻燃机理

  • 格式：pdf
  • 大小：323.14 KB
  • 文档页数：22

高分子材料的阻燃机理 高分子材料的阻燃机理详解 聚合物的燃烧是一个非常激烈复杂的热氧化反应，具有冒发浓烟或炽烈火焰的特征。燃烧的一般过程是在外界热源的不断加热下，聚合物先与空气中的氧发生自由基链式降解反应，产生挥发性可燃物，该物达到一定浓度和温度时就会着火燃烧起来，燃烧所放出的一部分热量供给正在降解的聚合物，进一步加剧其降解，产生更多的可燃性气体，火焰在很短的时间内就会迅速蔓延而造成一场大火。

阻燃剂是一类能够阻止塑料引燃或抑制火焰传播的助剂。根据其使用方法可分为添加型和反应型两类，添加型阻燃剂是在塑料的加工过程中掺入塑料中，多用于热塑性塑料。反应型阻燃剂是在聚合物合成过程中作为单体化学键合到聚合物分子链上，多用于热固性塑料，有些反应型阻燃剂也可用作添加型阻燃剂。按照化学结构，阻燃剂又可分为无机和有机两类，在这些化合物中多含有卤素和磷，有的含有锑、硼、铝等元素。

1.阻然剂的阻燃效应 阻燃剂的阻燃作用就是在聚合物材料的燃烧过程中能阻止或抑制其物理或化学变化的速度，具体说来，这些作用体现在以下几个方面。

(1 )吸热 效应其作用是使高聚物材料的温度上升发生困难，例如，硼砂具有10个分子的结晶水，由于释放出结晶水要夺取141.8kJ/mol热量，因其吸热而使材料的温度上升受到了抑制，从而产生阻燃效果。水合氧化铝的阻燃作用也是因其受热脱水产生吸热效应的缘故。另外，一些热塑性聚合物裂解时常产生的熔滴，因能离开燃烧区移走反应热，也能发挥一定的阻燃效果。

(2)覆盖效应其作用是在较高温度下生成稳定的覆盖层，或分解生成泡沫状物质，覆盖于高聚物材料的表面，使燃烧产生的热量难以传入材料内部，使高聚物材料因热分解而生成的可燃性气体难于逸出，并对材料起隔绝空气的作用，从而抑制材料裂解，达到阻燃的效果。如磷酸酯类化合物和防火发泡涂料等可按此机理发挥作用。

(3)稀释效应此类物质在受热分解时能够产生大量的不燃性气体，使高聚物材料所产生的可燃性气体和空气中氧气被稀释而达不到可燃的浓度范围，从而阻止高聚物材料的发火燃烧。能够作为稀释气体的有CO2, NH3, HCl和H2O等。磷酸胺、氯化胺、碳酸胺等加热时就能产生这种不燃性气体。 (4)转移效应其作用是改变高聚物材料热分解的模式，从而抑制可燃性气体的产生。例如，利用酸或碱使纤维素产生脱水反应而分解成为炭和水，因为不产生可燃性气体，也就不能着火燃烧。氯化胺、磷酸胺、磷酸酯等能分解产生这类物质，催化材料稠环炭化，达到阻燃目的。

(5)抑制效应(捕捉自由基)，高聚物的燃烧主要是自由基连锁反应，有些物质能捕捉燃烧反应的活性中间体HO〃、H 〃、〃O〃、HOO〃等，抑制自由基连锁反应，使燃烧速度降低直至火焰熄灭。常用的溴类、氯类等有机卤素化合物就有这种抑制效应。

(6) 增强效应(协同效应) 有些材料，若单独使用并无阻燃效果或阻燃效果不大，多种材料并用就可起到增强阻燃的效果。三氧化二锑与卤素化合物并用，就是最为典型的例子。其结果是，不但可以提高阻燃效率，而且阻燃剂的用量也可减少。

2．阻燃机理 材料的阻燃性，常通过气相阻燃、凝聚相阻燃及中断热交换阻燃等机理实现。抑制促进燃烧反应链增长的自由基而发挥阻燃功能的属气相阻燃;在固相中延缓或阻止高聚物热分解起阻燃作用的属凝聚相阻燃;将聚合物燃烧产生的部分热量带走而导致的阻燃，则属于中断热交换机理类的阻燃。但燃烧和阻燃都是十分复杂的过程，涉及很多影响和制约因素，将一种阻燃体系的阻燃机理严格划分为某一种是很难的，实际上很多阻燃体系同时以几种阻燃机理起作用。

2. 1气相阻燃机理 气相阻燃系统指在气相中使燃烧中断或延缓链式燃烧反应的阻燃作用，下述几种情况下的阻燃都属于气相阻燃。

(1)阻燃材料受热或燃烧时能产生自由基抑制剂，从而使燃烧链式反应中断。

(2)阻燃材料受热或燃烧时生成细微粒子，它们能促进自由基相互结合以中止链式燃烧反应。

(3)阻燃材料受热或燃烧时释放出大量的惰性气体或高密度蒸汽，前者可稀释氧和气态可燃物，并降低此可燃气的温度，致使燃烧中止; 后者则覆盖于可燃气上，隔绝它与空气的接触，因而使燃烧窒息。可挥发性、低沸点的含磷化合物，诸如三烷基氧化磷(R3PO) ，属于气相阻燃剂。质谱分析表明，三苯基膦酸酯和三苯基膦氧在火焰中裂解成自由基碎片，这些自由基像卤化物一样捕获H〃及O〃游离基，从而起到抑制燃烧链式反应的作用。 在红磷的燃烧和裂解中，也形成P〃，它们和聚合物中的氧发生反应生成磷酸酯结构。此外，膨胀阻燃体系也可能在气相中发挥作用，其中的胺类化合物遇热可分解产生NH3、 H2O和NO，前两种气体可稀释火焰区的氧浓度，后者可使燃烧赖以进行的自由基淬灭，致使链反应终止。

2.2凝聚相阻燃机理 这是指在凝聚相中延缓或中断阻燃材料热分解而产生的阻燃作用，下述几种情况的阻燃均属于凝聚相阻燃。

(1 )阻燃剂在凝聚相中延缓或阻止可产生可燃气体和自由基的热分解。

(2) 阻燃材料中比热容较大的无机填料，通过蓄热和导热使材料不易达到热分 解温度。

(3 )阻燃剂受热分解吸热，使阻燃材料温升减缓或中止。 (4 )阻燃材料燃烧时在其表面生成多孔炭层，此层难燃、隔热、隔氧，又可阻止可燃气进入燃烧气相，致使燃烧中为维持继续燃烧，必须具有足够的氧气和可燃性气体混合物。如果热裂解生成的自由基被截留而消失，燃烧就会减慢或中断。含有有机溴化物作阻燃剂的阻燃热塑性塑料发生燃烧时，存在以下反应。

RH→R〃+ H〃 链引发 HO〃+CO=CO2+H〃 链增长(高度放热反应) H〃+O2= HO〃+O〃 链支化 O〃+HBr= HO〃-+Br〃 链转移 HO〃+HBr=H2O +Br〃 链终止 具有高度反应性的HO〃自由基在燃烧过程中起关键作用。当HO〃被反应性较差的Br〃取代时，自由基链式反应就发生终止。

2.3中断热交换阻燃机理 这是指将阻燃材料燃烧产生的部分热量带走，致使材料不能维持热分解温度，因而不能维持产生可燃气体，于是燃烧自熄。例如，当阻燃材料受强热或燃烧时可熔化，而熔融材料易滴落，因而将大部分热量带走，减少了反馈至本体的热量，致使燃烧延缓，最后可能终止燃烧。所以，易熔融材料的可燃性通常都较低，但滴落的灼热液滴可引燃其他物质，增加火灾危险性。

3 几种典型阻燃剂的阻燃机理 3.1 卤系阻燃剂 卤系阻燃剂包括溴系和氯系阻燃剂。卤系阻燃剂是目前世界上产量最大的有机阻燃剂之一。在卤系阻燃剂中大部分是溴系阻燃剂。工业生产的溴系阻燃剂可分为添加型、反应型及高聚物型三大类，而且品种繁多。国内外市场上现有20种以上的添加型溴系阻燃剂，10种以上的高分子型溴系阻燃剂，20种以上的反应型溴系阻燃剂。添加型的阻燃剂主要有十溴二苯醚(DBDPO).四溴双酚A双(2,3一二烷丙基)醚(TBAB)、八溴二苯醚(OBDPO)等;反应型阻燃剂主要有四溴双酚A (TBBPA), 2, 4, 6-三溴苯酚等;高分子型阻燃剂主要有溴化聚苯乙烯、溴化环氧、四溴双酚A碳酸酯齐聚物等。溴系阻燃剂之所以受到青睐，其主要原因是它的阻燃效率高，而且价格适中。由于C-Br键的键能较低，大部分溴系阻燃剂的分解温度在200℃ -300℃，此温度范围正好也是常用聚合物的分解温度范围。所以在高聚物分解时，溴系阻燃剂也开始分解，并能捕捉高分子材料分解时的自由基，从而延缓或抑制然烧链的反应，同时释放出的HBr本身是一种难燃气体，可以覆盖在材料的表面，起到阻隔与稀释氧气浓度的作用。这类阻燃剂无不例外的与锑系(三氧化二锑或五氧化二锑)复配使用，通过协同效应使阻燃效果得到明显提高。

卤系阻燃剂主要在气相中发挥阻燃作用。因为卤化物分解产生的卤化氢气体，是不燃性气体，有稀释效应。它的比重较大，形成一层气膜，覆盖在高分子材料固相表面，可隔绝空气和热，起覆盖效应。更为重要的是，卤化氢能抑制高分子材料燃烧的连锁反应，起清除自由基的作用。以溴化物为例，其抑制自由基连锁反应的机理如下: 含溴阻燃剂 → Br〃 Br〃+RH→R〃+HBr HO〃+HBr=H2O +Br〃 高分子材料中加入的含溴阻燃剂，遇火受热发生分解反应，生成自由基Br〃,它又与高分子材料反应生成溴化氢，溴化氢与活性很强的OH〃自由基反应，一方面使得Br再生，一方面使得OH〃自由基的浓度减少，使燃烧的连锁反应受到抑制，燃烧速度减慢，直至熄灭。

但是当发生火灾时，由于这些材料的分解和燃烧产生大量的烟尘和有毒腐蚀性气体造成“二次灾害”，且燃烧产物(卤化物)具有很长的大气寿命，一旦进入大气很难去除，严重地污染了大气环境，破坏臭氧层。另外，多溴二苯醚阻燃的高分子材料的燃烧及裂解产物中含有有毒的多溴代二苯并二惡烷(PBDD)及多溴代二苯并呋喃(PBDF)。 1994年9月，美国环境保护局评价证明了这些物质对人和动物是致毒物质。

3.2磷及磷化合物的阻燃机理 磷及磷化合物很早就被用作阻燃剂使用，对它的阻燃机理研究得也较早，起初发现使用含磷阻燃剂的材料燃烧时会生成很多

合集下载

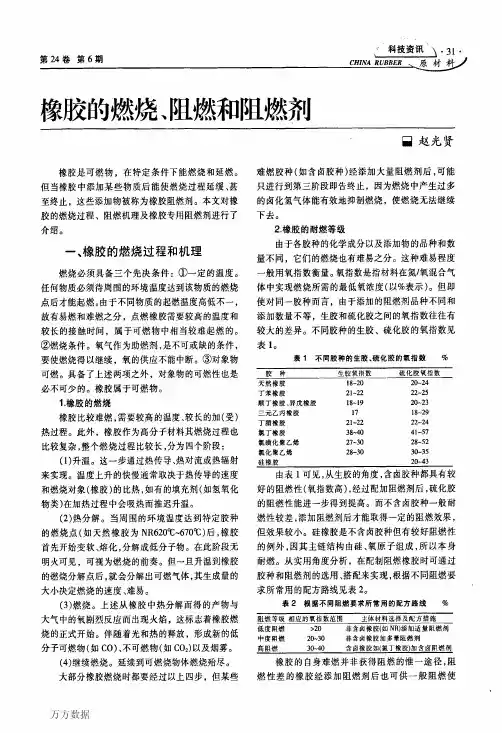

橡胶的燃烧、阻燃和阻燃剂

橡胶的燃烧、阻燃和阻燃剂

万方数据万方数据万方数据万方数据万方数据本生灯（以甲烷作燃气）及夹持器组成。

试片尺寸为长１２７ｒａｍ，宽１２．７ｍｍ，厚３．１８－１２．７ｒａｍ。

②操作方法。

将试片置于夹持器上，点燃本生灯，将火焰调到蓝色，焰高２５．４ｍｍ，以４５０角点燃试片的自由端。

试片接触火焰３０ｓ后，撤走灯具。

观察并记录燃烧到Ａ、Ｂ两点之时间。

最后，按试片厚度及传播速度来判定阻燃等级。

根据国标规定，分为火源撤离后２ｓ内熄灭、在第二标线（Ｂ点）前、过Ｂ点后仍不熄等三种情况来分级，意味着阻燃性能由优到劣。

２铂Ｒ２．５４Ａ图３水平燃烧试验装置１ｌｒｌ城ｒ酬ｌＬ◆。

．。

Ｋ９．５ｔｌｒ、本壁ｌ图４垂直燃烧试验装置③试验结果的记录和表示方法ａ．试样脱离火源后的熄灭时间（单位为ｓ），即自燃（或自熄）时间。

ｂ．如到达第二标线前熄灭，记录燃烧长度（即燃烧距离），以ｉｎｌｌｌ计量。

ｃ．如火焰燃烧超过第二标线，则除燃烧距离外还要计算燃烧速度，以ｍｍ／ｓ计量。

（２）垂直燃烧试验试验装置与水平燃烧法基本相同（见图４）。

试验前把试片置于７０℃的烘箱中，停放１６８ｈ，将火焰高度调节到１９ｍｍ（兰色），再将它置于垂直悬挂的试片下方，接触火焰ｌＯｓ后撤走火焰。

观察并记录燃烧持续时间（分有焰及无焰），以及记录试片上有无落物，最后确定阻燃等级。

综上所述，燃烧试验可提供下列阻燃性能指标：①氧指数。

可定量地确定维持燃烧所需的最低氧浓度（％），从而评定橡胶阻燃性的优劣。

氧指数愈高，则阻燃性愈好；②燃烧距离。

在规定的时间和温度测定试片燃烧时所经历的距离。

此值越小，说明越经受得起燃烧，则阻燃性越好；③燃烧速度。

指试片燃烧时，单位时间（秒）内所经历的距离（ｍｍ／ｓ）。

此值越大，阻燃性越差；④自燃时间。

火源撤离后，继续燃烧到熄灭为止的时间（ｓ）。

此值越小，表明越阻燃。

口万方数据。

fireretardancyofpolymericmaterials：高分子材料的阻燃性

fireretardancyofpolymericmaterials：高分子材料的阻燃性

Second EditionFire Retardancy of Polymeric MaterialsEdited byCharles A.Wilkie•Alexander B.MorganCRC PressTaylor&Francis GroupBoca Raton London New YorkCRC Press is an imprint of theTaylor&Francis Croup,an informs businessContentsPreface ix Contributors xiChapter1An Introduction to Polymeric Flame Retardancy,Its Rolein Materials Science,and the Current State of the Field1Alexander B.Morgan and Charles A.WilkieChapter2Polymer Degradation and the Matching of FR Chemistry to Degradation15 Dennis Price and A.Richard HorrocksChapter3Physical Parameters Affecting Fire Growth43 Jose L.Torero and Guillermo ReinChapter4Halogen-Containing Flame Retardants75 Sergio Bocchini and Giovanni CaminoChapter5Phosphorus-Based Flame Retardants107 Paul Joseph and John R.EbdonChapter6Intumescence-Based Fire Retardants129 Serge Bourbigot and Sophie DuquesneChapter7Fire-Retardant Fillers163 Peter HornsbyChapter8Recent Developments in Silicon-Based Flame Retardants187 Walid H.AwadChapter9Boron-Based Flame Retardants and Flame Retardancy207 Kelvin K.Shen,Saied H.Kochesfahani,and Frederic JouffretChapter10Char Formation and Characterization239 Sophie Duquesne and Serge BourbigotChapter11Polymer Nanocomposites261 David D.JiangContents Chapter12Multicomponent FR Systems:Polymer NanocompositesCombined with Additional Materials301J.-M.Lopez.-Cuesta and outidChapter13Design ol"Interlayers for Fire-Retarded Polymeric Systems329 Gyorgy Marosi,Botond B.Marosfoi,Brigitta Bodzay,Tamds Igricz,and Gytirgy BertalanChapter14Fundamentals of Fire Testing and What Tests Measure349 Marc JanssensChapter15Uses of Fire Tests in Materials Flammability Development387 Bernhard SchartelChapter16High Throughput Techniques for Fire Resistant Materials Development421 Rick D.Davis,Richard E.Lyon,Michael T.Takemori,and Naomi EidelmanChapter17Fire Toxicity and Its Assessment453 Anna A,Stec and T,Richard HullChapter18Modeling Thermal Degradation of Polymers by PopulationBalance Methods479J.E.J.StaggsChapter19Micro-to Mesoscale Testing and Modeling for NanocompositePolymers in Fires509Michael A.Delichatsios and Jianping ZhangChapter20Full-Scale Fire Modeling551 Chris Lautenberger and Simo HostikkaChapter21Regulations,Codes,and Standards Relevant to Fire Issuesin the United States587Marcelo M.HirschlerChapter22Changing Chemical Regulations and Demands671 Susan ndryChapter23Flame Retardant Design for Fiber-Reinforced Materials703 Michael G.Stevens and Alexander B.MorganContentsChapter24Flame Retardancy Design for Textiles725 Baljinder K.KandolaChapter25FR Design for Foam Materials763 Michele Modesti and Alessandra LorenzettiChapter26Material Design for Fire Safety in Wire and Cable Applications783 Jeffrey M.Cogen,Thomas S.Lin,and Paul D.WhaleyIndex809Below is given annual work summary, do not need friends can download after editor deleted Welcome to visit againXXXX annual work summaryDear every leader, colleagues:Look back end of XXXX, XXXX years of work, have the joy of success in your work, have a collaboration with colleagues, working hard, also have disappointed when encountered difficulties and setbacks. Imperceptible in tense and orderly to be over a year, a year, under the loving care and guidance of the leadership of the company, under the support and help of colleagues, through their own efforts, various aspects have made certain progress, better to complete the job. For better work, sum up experience and lessons, will now work a brief summary.To continuously strengthen learning, improve their comprehensive quality. With good comprehensive quality is the precondition of completes the labor of duty and conditions. A year always put learning in the important position, trying to improve their comprehensive quality. Continuous learning professional skills, learn from surrounding colleagues with rich work experience, equip themselves with knowledge, the expanded aspect of knowledge, efforts to improve their comprehensive quality.The second Do best, strictly perform their responsibilities. Set up the company, to maximize the customer to the satisfaction of the company's products, do a good job in technical services and product promotion to the company. And collected on the properties of the products of the company, in order to make improvement in time, make the products better meet the using demand of the scene.Three to learn to be good at communication, coordinating assistance. On‐site technical service personnel should not only have strong professional technology, should also have good communication ability, a lot of a product due to improper operation to appear problem, but often not customers reflect the quality of no, so this time we need to find out the crux, and customer communication, standardized operation, to avoid customer's mistrust of the products and even the damage of the company's image. Some experiences in the past work, mentality is very important in the work, work to have passion, keep the smile of sunshine, can close the distance between people, easy to communicate with the customer. Do better in the daily work to communicate with customers and achieve customer satisfaction, excellent technical service every time, on behalf of the customer on our products much a understanding and trust.Fourth, we need to continue to learn professional knowledge, do practical grasp skilled operation. Over the past year, through continuous learning and fumble, studied the gas generation, collection and methods, gradually familiar with and master the company introduced the working principle, operation method of gas machine. With the help of the department leaders and colleagues, familiar with and master the launch of the division principle, debugging method of the control system, and to wuhan Chen Guchong garbage power plant of gas machine control system transformation, learn to debug, accumulated some experience. All in all, over the past year, did some work, have also made some achievements, but the results can only represent the past, there are some problems to work, can't meet the higher requirements. In the future work, I must develop the oneself advantage, lack of correct, foster strengths and circumvent weaknesses, for greater achievements. Looking forward to XXXX years of work, I'll be more efforts, constant progress in their jobs, make greater achievements. Every year I have progress, the growth of believe will get greater returns, I will my biggest contribution to the development of the company, believe inyourself do better next year!I wish you all work study progress in the year to come.。

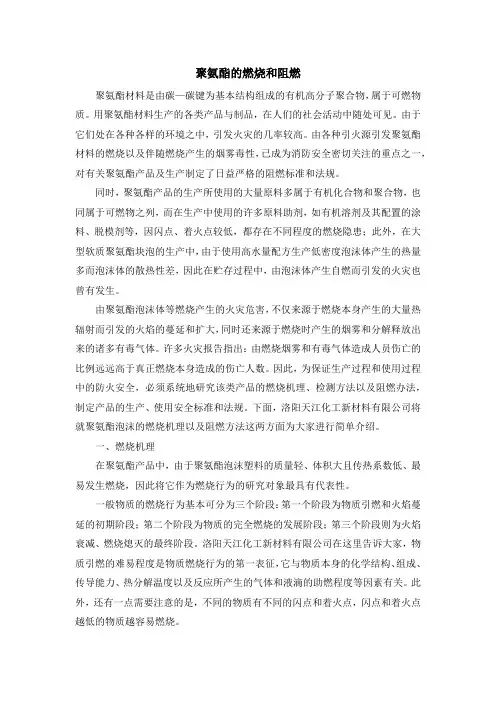

聚氨酯的燃烧和阻燃

聚氨酯的燃烧和阻燃

聚氨酯的燃烧和阻燃聚氨酯材料是由碳—碳键为基本结构组成的有机高分子聚合物，属于可燃物质。

用聚氨酯材料生产的各类产品与制品，在人们的社会活动中随处可见。

由于它们处在各种各样的环境之中，引发火灾的几率较高。

由各种引火源引发聚氨酯材料的燃烧以及伴随燃烧产生的烟雾毒性，已成为消防安全密切关注的重点之一，对有关聚氨酯产品及生产制定了日益严格的阻燃标准和法规。

同时，聚氨酯产品的生产所使用的大量原料多属于有机化合物和聚合物，也同属于可燃物之列，而在生产中使用的许多原料助剂，如有机溶剂及其配置的涂料、脱模剂等，因闪点、着火点较低，都存在不同程度的燃烧隐患；此外，在大型软质聚氨酯块泡的生产中，由于使用高水量配方生产低密度泡沫体产生的热量多而泡沫体的散热性差，因此在贮存过程中，由泡沫体产生自燃而引发的火灾也曾有发生。

由聚氨酯泡沫体等燃烧产生的火灾危害，不仅来源于燃烧本身产生的大量热辐射而引发的火焰的蔓延和扩大，同时还来源于燃烧时产生的烟雾和分解释放出来的诸多有毒气体。

许多火灾报告指出：由燃烧烟雾和有毒气体造成人员伤亡的比例远远高于真正燃烧本身造成的伤亡人数。

因此，为保证生产过程和使用过程中的防火安全，必须系统地研究该类产品的燃烧机理、检测方法以及阻燃办法，制定产品的生产、使用安全标准和法规。

下面，洛阳天江化工新材料有限公司将就聚氨酯泡沫的燃烧机理以及阻燃方法这两方面为大家进行简单介绍。

一、燃烧机理在聚氨酯产品中，由于聚氨酯泡沫塑料的质量轻、体积大且传热系数低、最易发生燃烧，因此将它作为燃烧行为的研究对象最具有代表性。

一般物质的燃烧行为基本可分为三个阶段：第一个阶段为物质引燃和火焰蔓延的初期阶段；第二个阶段为物质的完全燃烧的发展阶段；第三个阶段则为火焰衰减、燃烧熄灭的最终阶段。

洛阳天江化工新材料有限公司在这里告诉大家，物质引燃的难易程度是物质燃烧行为的第一表征，它与物质本身的化学结构、组成、传导能力、热分解温度以及反应所产生的气体和液滴的助燃程度等因素有关。

高聚物 燃烧机理

高聚物 燃烧机理

高聚物燃烧机理高聚物是由许多重复单元组成的大分子化合物。

它们具有高分子量和多种特殊性质，如高强度、高韧性、高耐热性等。

然而，当高聚物受到高温或明火的作用时，会发生燃烧反应。

本文将探讨高聚物燃烧的机理和相关的安全问题。

高聚物燃烧机理是一个复杂的过程，涉及燃烧氧化、热解和燃烧产物的形成等多个步骤。

首先，当高聚物暴露在高温或明火下时，发生的首要反应是氧化反应。

高温下的氧气与高聚物表面的有机物发生氧化反应，产生大量的热能。

在燃烧过程中，高聚物中的有机物分子会被热解成较小的分子。

这个过程称为热解反应。

热解反应是高聚物燃烧的关键步骤之一，它释放出大量的可燃气体和液体燃料。

这些可燃物质会进一步燃烧，形成火焰和燃烧产物。

高聚物燃烧产物主要包括烟雾、有毒气体和灰渣。

燃烧过程中产生的烟雾是由未完全燃烧的碳、氢和氧化物等物质组成的微小颗粒。

这些颗粒会随着烟雾一起释放到空气中。

同时，高聚物燃烧还会产生一些有毒气体，如一氧化碳、二氧化碳和一氧化氮等。

这些有毒气体对人体健康有害，会导致中毒甚至死亡。

此外，燃烧产生的灰渣会附着在燃烧表面上，形成灰烬。

由于高聚物燃烧产生的烟雾和有毒气体对人体健康有害，因此必须采取措施来降低燃烧风险。

首先，选择合适的高聚物材料对于减少燃烧风险非常重要。

某些高聚物具有较高的阻燃性能，可以减缓燃烧速度。

其次，加入阻燃剂可以提高高聚物的耐热性和阻燃性能。

阻燃剂会在高温下释放出一些化学物质，形成保护层，阻止燃烧氧气与高聚物接触。

此外，合理设计建筑结构和采取适当的防火措施也能有效降低高聚物燃烧的风险。

除了高聚物材料本身的阻燃性能外，高聚物制品的使用和储存也需要注意安全问题。

在使用高聚物制品时，应避免接触明火和高温环境，避免引起火灾。

在储存高聚物制品时，应选择干燥、通风的场所，并远离易燃物质和热源。

此外，定期检查和维护高聚物制品，以确保其正常使用和安全性。

高聚物燃烧是一个复杂的过程，涉及氧化反应、热解和燃烧产物的形成等多个步骤。
