LW25-252型断路器检修工艺规程

LW25-252高压SF6断路器

检修工艺规程

批准：

审核：

初审：

修编： 编写：

LW25-252型断路器检修工艺规程

目录

前言 ..................................................................................................................................... 3 1.设备参数： ...................................................................................................................... 3 1.1断路器主要参数： ........................................................................................................ 3 1.2机械参数：断路器及操动机构的机械参数 ................................................................ 4 1.3控制回路与辅助回路参数 ............................................................................................ 5 1.4

SF6气体压力参数 ........................................................................................................ 6 2.引用标准： ...................................................................................................................... 6 3.检修周期及检修项目： .................................................................................................. 6 3.1检修周期: ....................................................................................................................... 6 4.危险点分析及注意事项： .............................................................................................. 8 5检修准备工作 ................................................................................................................. 11 5、1 作业条件 ................................................................................................................. 11 5、2图纸 ........................................................................................................................... 11 5、3备品、配件 ............................................................................................................... 11 5.4材料 .............................................................................................................................. 12 5.5仪器、仪表及工具 ...................................................................................................... 12 5.6 检修场地及机械 ........................................................................................................ 13 6.检修工艺及质量标准 .................................................................................................... 13 6.1检修方法 ...................................................................................................................... 13 6.2手动操作装置的安装见图12 ...................................................................................... 14 6.3合闸弹簧手动储能的方法： ...................................................................................... 14 6.4行程测量 ...................................................................................................................... 15 6.5调整 .............................................................................................................................. 15 6.6抽真空和充SF6的步骤 ............................................................................................... 16 6.7检修最终检查 .............................................................................................................. 17 7试验项目 ......................................................................................................................... 17 8.设备图册 ........................................................................................................................ 18

LW25-252型断路器检修工艺规程

前言

本规程根据国家电力公司《电业安全工作规程》、《防止电力生产设备二十五重大事故的要点》、原水电部《发电厂检修规程》中有关规定。

本规程规定了检修人员在带弹簧机构断路器大、小修，平时检修的具体内容，检修工艺及质量标准。

本规程由大唐新能源北京检修公司安装事业部电气专业负责起草。

本规程起草：

1.设备参数：

1.1断路器主要参数：

名 称 单位 数据

额定电压 KV 252

额定频率 Hz 50

额定电流 A 3150

额定短路开断电流Ie kA 40

额定短路关合电流 kA 100

额定短时耐受电流(4s) kA 40

额定峰值耐受电流 kA 100

近区故障开断电流 kA Ie×90%

额定失步开断电流 kA 10

首开极系数 ---- 1.5

额定操作顺序 --- 0—0.3s—CO—180s—CO

首开极系数 1.5

LW25-252型断路器检修工艺规程

名 称 单位 数据 额定分闸时间 ms 24~30

额定合闸时间 ms 80~108

开断时间 ms 60

合分时间 ms 40.0~60.0

全开断时间 ms 60.0

分-合时间（重合闸无电流时间）

项目 单位 数据 备注

行程 mm 230+2.0

-5.0

接触行程 mm 42±2.0

弹簧机构活塞杆行程 mm 100.0+0

-3

S ≥0.3 合-分时间（金属短接） ms 50~70 分闸同期性 ms 3 合闸同期性 ms 4 机械寿命次数 次 3000

额定绝缘水平 1min工频耐受电压（干、湿）（有效值） KV 断口 160 对地 160

雷电冲击耐受电压（峰值） KV 断口 410 对地 350 SF6气体零表压5min工频耐受电压（有效值） KV 对地 84 断口间 84 SF6气体年漏气率 ≤1% 每台充SF6气体 Kg 30 每台总重量 Kg 3500

每相主回路电阻 μΩ ≤45 端子静拉力 水平纵向 N 1250 水平横向 N 1000 垂直方向 N

1250

1.2机械参数：断路器及操动机构的机械参数

LW25-252型断路器检修工艺规程

项目 单位 数据 备注

拐臂滚子和机构凸轮之间间隙 mm 1.4±0.3 断路器处于分闸状态合闸弹簧已储能 合闸弹簧定位螺母和定位杆距离 mm 12.0~47.0

合闸电磁铁行程C mm 5.0~5.5 断路器处于分状态，见图8 触发器与脱扣器间隙D mm 2.0~2.5

C—D mm 2.5~3.5

合集下载

断路器的检修与维护

断路器的检修与维护

断路器的检修与维护

断路器是电力系统中重要的保护设备，它能够在电路中断时迅速切断电流，保护电气设备免受过载和短路的损害。为了确保断路器的正常运行和延长使用寿命，进行定期的检修与维护是必不可少的。本文将介绍断路器的检修与维护的相关内容。

一、断路器的检修

1. 清洁检查

首先，断路器应该经常进行清洁检查。检查器件表面是否有污秽、灰尘等杂质，若有需要及时清除，确保器件表面的干净。同时，还需检查断路器内部是否有异物或杂质堆积，及时清理以免影响其工作。

2. 弹簧机构检查

断路器的弹簧机构是其重要的工作部件，应定期检查其状态和工作性能。首先，检查弹簧是否存在腐蚀、变形或弯曲等情况，若有需要及时更换。其次，测试弹簧的压力，确保其能够正常闭合和断开断路器。

3. 电气连接检查

电气连接是断路器正常工作的关键，因此应该定期检查其连接是否牢固可靠。特别要注意检查接线端子的紧固状况，确保不松脱。此外，还需要检查接线端子和引线之间是否有腐蚀或氧化，必要时需清理或更换。 4. 运动部件润滑

断路器的运动部件需要经常进行润滑保养，确保其运行平稳。使用适量的润滑油或润滑脂，涂抹在滑动部件、活动接头等处，保证其灵活可靠地进行运动。

二、断路器的维护

1. 着装要求

进行断路器的维护工作时，必须严格遵守相关的安全操作规程。操作人员应穿戴符合要求的防护装备，如绝缘手套、绝缘靴等，以保护自身的安全。

2. 维护记录

对每次维护工作都要做好维护记录，包括维护日期、维护人员、维护内容、维护结果等。这样可以方便后续工作人员查阅，及时发现问题并进行处理。

3. 定期维护

断路器应定期进行全面维护，建议每半年或每年进行一次。定期维护涉及到清洁、紧固、润滑、接线等多个方面，保证断路器的各项功能正常运行。

4. 异常处理 在维护过程中，如果发现断路器存在异常情况，例如漏电、发热等，应及时停止使用，并通知专业维修人员进行处理。不得擅自修理，以免造成更大的损坏。

LW6系列高压断路器液压机构检修工艺

LW6系列高压断路器液压机构检修工艺

LW6系列高压断路器液压机构检修工艺概述：一、检修周期：LW6系列机构大修周期为10—15年；小修周期为5年一次；临时性检修为：开断短路电流和负荷电流累计达到4200kA、机械操作次数达到3000次、断路器存在严重缺陷，影响安全运行时。

二、检修前的准备、检查：

（一）、准备工作：

1、制定安全技术措施，做好技术交底工作，使每个参加作业人员了解检修项目和检修内容。

2、进行技术准备工作，编写标准化作业指导书，确定检修内容，编排工期进度。

3、准备检修场所和工器具。

4、准备好有关资料、记录本、记录表格、检修报告。

5、准备所用消耗材料、备品、备件。

6、办理工作票，完成开工手续。

（二）、修前检查：

1、检查油箱油位是否正常，液压机构各管路接头有无渗漏油，并做好记录。

2、检查油泵电机运转情况。 3、做好各组件的标记。

4、将断路器处于分闸位置，将储能电机电源断开，将油压释放为零表压才可以工作。

三、检修工艺：

液压机构的拆卸：

检修工艺 质量标准

1、 拆下最低处油管路，将液压油放净。

2、 拆除所有管路，将管路接头用塑料布包好。

3、 依次拆卸控制阀、三级阀、信号缸、压力开关组件、手力泵、防震容器、高压油泵、电动机 将压力释放为零压

分、合闸电磁铁分解检修：

检修工艺 质量标准

1、 拆下分、合闸电磁铁，打出销钉2，取出骨架1和动铁芯10，取出弹簧片11，拿下线圈。

2、 用锉刀将铆钉13锉平，打下铆钉，然后拧下螺钉3，取出下压板4和上部副分闸电磁铁动、静铁芯。

3、 拧下螺钉9，取下板5及垫片6。

4、 清洗除线圈外所有零部件。

5、 检查线圈引出线有无卡伤，用1000伏摇表 测量线圈绝缘电阻；测量线圈直流电阻值。各种断路器配用线圈如下：

线圈电压 DC220V DC110V 所配用的断路器

线圈

分相操作 G3串

82Ω G7 G3串

32Ω G1 LW6—252／550

LW六氟化硫断路器检修规程

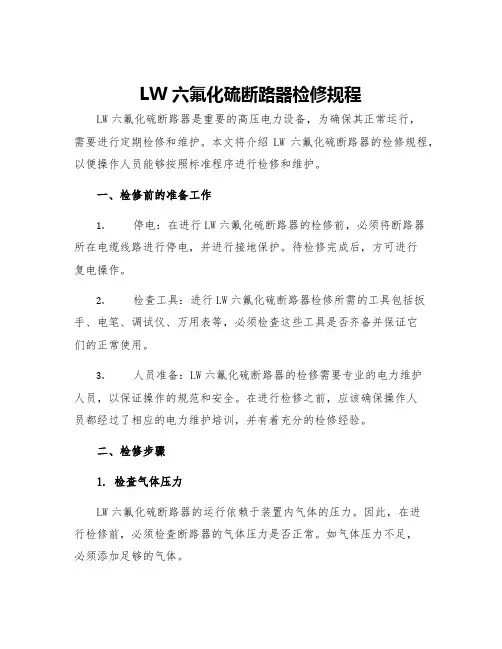

LW六氟化硫断路器检修规程
