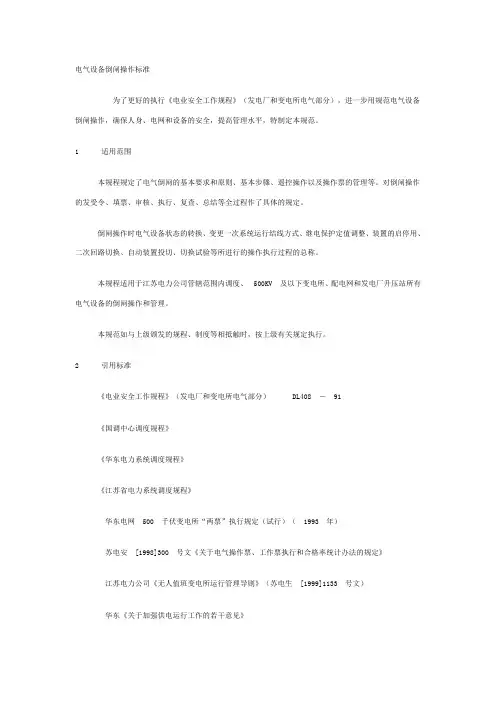

电气设备倒闸操作

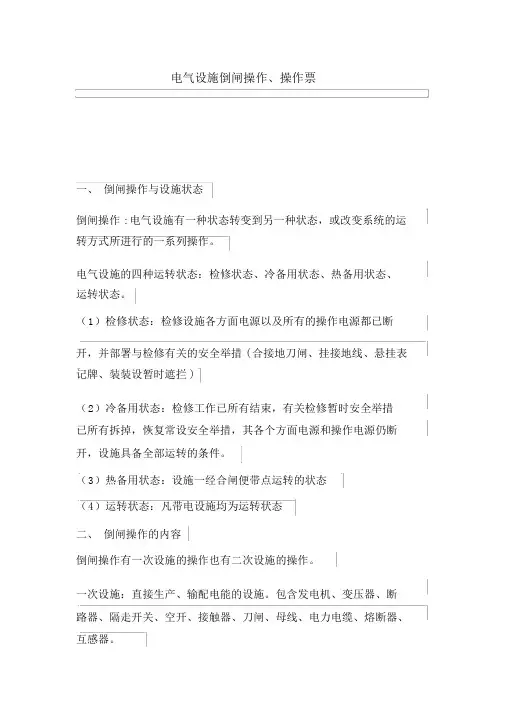

电气设备分为 运行 热备 冷备 检修 四种状态，电气倒闸就是设备有一种状态转变为另一种状态的过程。而完成这一状态变化的操作就为倒闸操作。

倒闸操作是电气人员一项最重要也是最基本的工作。也是最容易引发事故的。因此在倒闸操作过程中电气运行人员必须树立高度的工作责任感和牢固的安全思想，认真执行操作票制度和监护制度，时刻要记住在进行任何正常的倒闸操作必须填写操作票。

倒闸操作的步骤：

1发布命令和接受命令

2填写操作票

3审票

4发布操作命令

5模拟预演

6现场核对设备

7唱票操作

8检查

9操作汇报

10 总结操作经验

倒闸操作的原则

1 在拉合闸时 必须用断路器接通或断开负荷 绝对禁止用刀闸断开负荷

2在合刀闸时应先从电源侧进行，在检查断路器却在分闸后先合上电源侧刀闸后合上负荷侧刀闸最后在合上断路器。

倒闸操作的注意事项

1在倒闸操作前必须了解系统的运行方式 继电保护及自动装置的情况，并要考虑电源及负荷的合理分配以及系统运行方式的调整情况。

2在电气设备送电前必须收回并检查有关工作票，拆除所有安全措施然后测量绝缘 再测绝缘时必须进行放电 此外一定要检查刀闸 和开关在断开位置。

3 在倒闸操作前还应考虑继电保护及自动装置整定值是否符合新的运行方式，防止因保护误动而引起事故。

4在同期操作时 一定要注意设备的同期

5备自投及自动重合闸装置因在到闸操作前退出 设备送电后投入。

倒闸操作前应考虑的因素:

1) 厂用电的可靠性。

2) 发变组及母线负荷分配应合理，一般不要超负荷。

3) 开关保护定值的配合应符合要求。

4) 注意两侧电源的同期性。

5) 发生事故时使其受影响的区域最小。

厂用电投入运行前应具备的条件：

1) 厂用配电装置无检修工作或检修工作票已注销，检修人员已离开工作现场。

2) 现场卫生清洁，工作、事故照明能正常投入，房屋无漏水、渗水，消防设施齐全，各标志、编号和相色应清楚明显，环境条件符合运行条件。

3) 厂用工作、备用电源处于正常状态。 4) 厂用控制电源正常。

5) 厂用电设备保护装置正常。

6) 厂用电设备无影响运行的缺陷。

厂用电操作时的注意事项及规定：

1) 厂变在送电前应检查设备符合运行条件，投入其所有保护。

2) 送电时先合高压侧开关，后合低压侧开关；停电时顺序相反。

3) 工作厂变送电合环拉开备用电源开关后，检查微机快切装置或备自投装置投入正常。

4) 厂变倒换时，严防非同期合闸。

5) 厂变倒换时，应待开关合上后，相应表计指示正确，方可继续操作，以防厂用电中断。

6) 厂用工作变倒换后，应检查微机快切装置或备自投装置投入指示正常。

7) 低压母线停电前，应先将母线上所有负荷停电或倒换。

8) 在拉、合所有刀闸前，应检查开关确已断开。若就地无开关，拉刀闸时应先检查三相确无电流，方可进行停电操作。在进行拉合刀闸操作后，一定要对刀闸情况进行检查。

9) 设备停送电操作时，若发现机械有卡涩现象应停止操作，查明原因并消除后再进行操作。

10)MCC柜进行倒换电源的操作时应通知使用单位，将所在段负荷停运或转移，再进行停电切换。

11)各类操作完毕后，要检查相关表计、指示灯和位置指示器、保护装置正常。

12)真空开关送电前，应将其能量释放，必须在“未储能”状态下移动小车开关。

厂用电压互感器操作时，必须先取直流保险，后取交流保险，恢复时相反，防止误操作时引起低电压保护误动。】

断路器投入运行前的检查：

13) 检查断路器工作票全部结束，安全措施已拆除，现场清洁无杂物及遗留工具。

14) 检查绝缘瓷瓶清洁完好，无裂纹，无放电痕迹，全部接触牢固。

15) 开关机构操作灵活，分合闸弹簧良好。

16) 检查开关辅助接点，二次插头接触良好，无松动，开路现象，闭锁装置正常。

17) 检查操作、合闸小空开及控制电源、合闸电源良好，保护投入正确。

18) 断路器禁止手动带负荷合闸，当达到允许遮断次数时，应停电进行检查。

19)

开关操作规定：

1) 开关经检修投入运行前，应收回有关工作票,并拆除临时安全措施。

2) 开关经检修投入运行前，应作外部检查,并必须进行远方分合闸试验及保护联跳试验且合格（保护回路无工作除外）。

3) 开关经大修交付运行前，应由检修人员负责测量开关的绝缘电阻。

4) 为使运行中的开关正常工作，应检查其操作能源完备可靠并符合运行标准（对弹簧操动机构指弹簧己储能）。 5) 对具有遥控操作的开关，其正常的带电分、合闸操作，一般均应采用遥控（远方）操作方式。近控（就地）操作仅用于停电检修中的开关校验，以及故障处理需要等特殊情况。

6) 需同期操作合闸的开关，必须满足同期条件，放可将开关合闸送电。

7) 跳闸回路或跳闸机构有故障的开关，不准投入运行。

8) 只有在确保不危及人身和设备安全而又紧急需要时，方可允许进行运行开关的手动操作。

9) 开关操作后,应检查其各灯光信号正常、保护投入正常和电流指示正常。

10) 6KV开关柜内的防潮加热器视环境情况投入运行。

断路器有下列现象，应申请停电处理：

1) 引线接点或开关本体严重发热。

2) 套管或开关内部有放电声。

3) 真空断路器出现真空损坏的声音。

SF6气仓严重漏气，发生操作闭锁信号、

6KV手车开关柜应具有四个位置，即：

1) 工作（热备用）位置：小车开关摇入柜内“工作”位置，其主回路与柜内接线接通，合上操作电源小开关、储能电源小开关，插入二次插头。

2) 试验位置：小车开关摇至柜内“试验”位置，其主回路与柜内接线断开，合上操作电源小开关、储能电源小开关，插入二次插头。

3) 冷备用位置：小车开关摇至柜内“试验”位置，其主回路与柜内断开，拉开操作电源小开关、储能电源小开关，插入二次插头。

4) 检修位置：小车开关在柜外位置，其主回路与柜内断开，拉开操作电源小开关、储能电源小开关，二次插头拔出。

6KV开关停、送电原则：

1) 停电前确认相关连锁确已解除，设备确已停运。

2) 拉出开关前确认开关却已断开，再断开开关的控制、储能、保护装置电源空开。

3) 开关拉至试验位置后，取下开关二次插头。

4) 送电前，所有工作票全部收回，工作班成员全部离开工作现场。

5) 检查送电设备符合送电条件。

6) 送电前检查开关确已拉开，储能确已释放。给上二次插头，再将开关推至工作位置。

7) 开关推至工作位置后再给上控制、储能、保护装置电源空开。

8) 检查控制装置、保护装置投运正常。切换开关切至远方位置。

400V电气设备停送电原则步骤：

1、低压厂用ABB开关停送电操作步骤：

1) 停电时检查开关跳闸灯亮，机械分闸指示为“0”

2) 拉开开关控制空开

3) 将开关摇至检修位置

2、低压厂用ABB开关送电步骤：

1) 检查开关及所带负荷无检修工作票或检修工作票以终结，并符合送电条件。 2) 检查开关机械指示为“0”断开

3) 将开关摇至工作位置

4) 合上开关控制空开。

5) 检查开关指示灯指示正常。

3、低压厂用抽屉式开关停电步骤：

1) 检查开关所带负荷却已停运。

2) 拉开开关，并将开关位置把手打至进出车位置，在将开关拉至检修位置。

3) 将开关位置把手打至检修位置。

4、低压抽屉式开关送电步骤：

1) 检查开关及所带负荷无检修工作票或检修工作票以终结，并符合送电条件。

2) 检查开关在拉开。

3) 合上抽屉式开关二次空开。

4) 将开关位置把手打至进出车位置。

5) 将开关推至工作位置，在将位置把手打至运行位置，合上电源开关。

5、6KV、400V母线停送电操作原则：

1) 6KV、400V各段停送电前应确保段上各负荷开关在拉开位置。

2) 停电前应先闭锁备自投装置。

3) 送电前应先检查母线个保护投入正常，绝缘合格，应作的各项试验以作并试验合格，安全措施全部拆除负荷开关符合送电条件。

6KV母线送电操作的主要步骤：

1、 母线由检修改热备用：

1) 检查6KV母线上的所有工作均已结束，所有工作票均已终结，工作班人员撤离工作地点。

2) 检查6KV母线符合送电条件。

3) 检查6KV母线上所有开关均在拉出位置，母线PT在拉出位置。

4) 测量6KV母线绝缘正常。

5) 将母线PT手车推至运行位置，并给上交流二次保险，合上直流空开。检查有关指示灯指示正确。

6) 将6KV母线工作（备用）电源进线开关置于试验位置。

7) 将6KV母线工作（备用）电源进线开关切换至就地控制方式。

8) 合上6KV母工作（备用）用电源进线开关控制及储能自动小开关。

9) 查6KV母线工作（备用）电源进线开关储能正常。

10) 开6KV母线工作（备用）电源进线开关储能自动小开关。

11) 就地试合工作（备用）电源进线开关，检查开关动作正常。

12) 就地试分工作（备用）电源进线开关，检查开关动作正常。

13) 拉开6KV母线工作（备用）电源进线开关控制自动小开关。

14) 检查开关在分位，将工作（备用）电源进线开关手车置于运行位置。

15) 合上6KV母线工作（备用）电源进线开关控制及储能自动小开关。

16) 将6KV母线工作（备用）电源进线开关切换至远方控制方式。

17) 将6KV母线工作（备用）电源进线开关所有保护投入。

18) 检查开关状态指示灯及保护装置、智能测控装置状态指示正确。

19) 检查6KV厂用快切装置投入正常。
