电气设备倒闸操作的基本知识

电气设备倒闸操作知识1.倒闸操作的概念当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

2.电气设备状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源至受电端间的电路接通（包括辅助设备，如电压互感器、避雷器等）。

（2）热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。

（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。

其显著特点是该设备与其他带电部分之间有明显的断开点。

（4）检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮栏等。

3.倒闸操作的内容（1）拉开或合上断路器和隔离开关。

（2）拉开或合上接地刀闸（拆除或挂上接地线）。

（3）装上或取下某控制回路、合闸回路、电压互感器回路的熔断器。

（4）投入或停用某些继电保护和自动装置及改变其整定值。

（5）改变变压器或消弧线圈的分接头。

4．倒闸操作的基本原则（1）在拉、合闸时，必须用断路器接通或断开回路的负荷电流及短路电流，绝对禁止用隔离开关接通或切断回路负荷电流。

（2）线路停送电操作：1）线路送电时，应从电源侧进行，在检查断路器确在断开位置后，按先合上母线侧隔离开关，再合上线路侧（负荷侧）隔离开关，最后合上断路器的顺序操作。

2）线路停电时，应从负荷侧进行，拉开断路器后，检查断路器确在断开位置，然后拉开负荷侧隔离开关，最后拉开母线侧隔离开关。

3）较长线路的停、送电，应防止电压产生过大波动，防止发电机产生自励磁，注意调节发电机电压。

（3）变压器操作：1）变压器送电，送电前应将变压器中性点接地，送电先合电源侧断路器，后合负荷侧断路器。

2）变压器停电，停电前将变压器中性点及消弧线圈倒至运行变压器。

停电先拉负荷侧断路器，后拉电源侧断路器（停电前变压器中性点也应接地）。

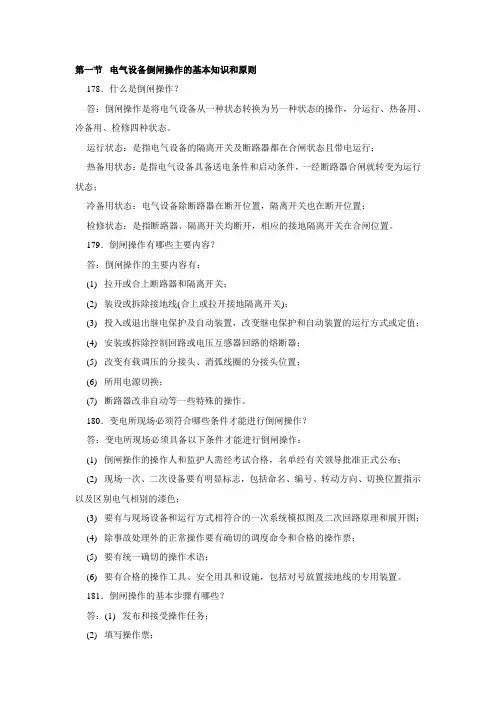

第一节电气设备倒闸操作的基本知识和原则178．什么是倒闸操作？答：倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带电运行；热备用状态：是指电气设备具备送电条件和启动条件，一经断路器合闸就转变为运行状态；冷备用状态：电气设备除断路器在断开位置，隔离开关也在断开位置；检修状态：是指断路器、隔离开关均断开，相应的接地隔离开关在合闸位置。

179．倒闸操作有哪些主要内容？答：倒闸操作的主要内容有：(1) 拉开或合上断路器和隔离开关；(2) 装设或拆除接地线(合上或拉开接地隔离开关)；(3) 投入或退出继电保护及自动装置，改变继电保护和自动装置的运行方式或定值；(4) 安装或拆除控制回路或电压互感器回路的熔断器；(5) 改变有载调压的分接头、消弧线圈的分接头位置；(6) 所用电源切换；(7) 断路器改非自动等一些特殊的操作。

180．变电所现场必须符合哪些条件才能进行倒闸操作？答：变电所现场必须具备以下条件才能进行倒闸操作：(1) 倒闸操作的操作人和监护人需经考试合格，名单经有关领导批准正式公布；(2) 现场一次、二次设备要有明显标志，包括命名、编号、转动方向、切换位置指示以及区别电气相别的漆色；(3) 要有与现场设备和运行方式相符合的一次系统模拟图及二次回路原理和展开图；(4) 除事故处理外的正常操作要有确切的调度命令和合格的操作票；(5) 要有统一确切的操作术语；(6) 要有合格的操作工具、安全用具和设施，包括对号放置接地线的专用装置。

181．倒闸操作的基本步骤有哪些？答：(1) 发布和接受操作任务；(2) 填写操作票；(3) 审查与核对操作票；(4) 操作执行命令的发布和接受；(5) 进行倒闸操作；(6) 汇报、盖章与记录。

182．倒闸操作中“五防”指的是什么？答：(1) 防止误拉、误合开关；(2) 防止带负荷拉、合隔离开关；(3) 防止带电挂接地线或合接地隔离开关；(4) 防止带接地线或接地隔离开关合闸；(5) 防止误人带电间隔。

电气设备倒闸操作（一）引言概述:电气设备倒闸操作是电力系统中的重要环节，正确的操作能够确保电气设备的安全运行和维护人员的个人安全。

本文将详细介绍电气设备倒闸操作的相关知识，包括操作前的准备工作、操作步骤、注意事项以及应急措施等，旨在帮助读者全面掌握电气设备倒闸操作的要点。

正文：一、操作前的准备工作：1. 确定操作对象：在进行电气设备的倒闸操作前，需要明确操作对象是哪一台设备，如开关、断路器等，以及操作对象的型号和额定电流等参数。

2. 检查电气设备的运行状态：在进行倒闸操作前，应仔细检查设备的运行状态，包括检查设备是否处于正常工作状态、是否有异常声音或异味等。

3. 确保设备与电源的隔离：在进行倒闸操作前，需要确保设备与电源之间的隔离，避免发生触电事故。

可以采取断开电源开关或拉开隔离开关等措施来实现隔离。

4. 检查个人防护用具的完好性：操作人员在进行倒闸操作前，应检查个人防护用具的完好性，如绝缘手套、绝缘鞋等，确保其能够起到有效的防护作用。

5. 编制操作方案：在进行倒闸操作前，需要编制详细的操作方案，包括操作流程、操作人员分工、应急措施等，确保操作的有序进行。

二、操作步骤：1. 确定操作指令：根据操作方案确定具体的操作指令，包括倒闸操作的起始时间、停止时间等。

2. 执行操作指令：按照操作指令依次进行倒闸操作，操作人员需要掌握正确的操作方法，如旋转开关、推动按钮等。

3. 观察操作结果：在执行倒闸操作后，操作人员需要观察操作结果，确认设备是否正常运行，如有异常情况需要及时采取应急措施。

4. 记录操作过程：在进行倒闸操作时，操作人员应及时记录操作过程，包括操作时间、操作步骤、操作人员等信息，以备后续分析和借鉴。

5. 完成操作后的处理：在完成倒闸操作后，操作人员需要进行相应的处理工作，包括将设备恢复到正常工作状态、清理现场等。

三、注意事项：1. 确保操作人员的安全：在进行倒闸操作时，操作人员需要严格遵守相关的安全操作规程，佩戴个人防护用具，并确保操作过程中不受任何干扰。

电气设备倒闸操作的基本知识和原则一、基本知识：1.倒闸操作对象：电气设备倒闸操作一般指的是高压断路器、隔离开关、负荷开关等设备的操作。

这些设备通常用于电力系统的分、合和隔离以及对故障电路的切除。

2.倒闸操作原因：电气设备进行倒闸操作的原因通常有以下几种：设备维修、设备检修、故障处理、设备换位和维护等。

3.倒闸操作对象特性：不同的电气设备具有不同的特性和工作原理。

在进行倒闸操作之前，必须了解并掌握该设备的工作原理、操作方法以及相应的安全措施。

4.典型倒闸示意图：为了方便操作，一般会根据设备的连接关系和操作顺序绘制倒闸示意图。

倒闸示意图能够清晰地显示设备之间的连接和逻辑关系，为操作提供指导和参考。

5.倒闸操作步骤：电气设备的倒闸操作一般包括以下几个步骤：设备检查与准备、操作命令下达、操作执行、操作结果确认和设备复归等。

二、操作原则：1.安全原则：安全是进行电气设备倒闸操作的首要原则。

操作人员必须严格按照操作规程和安全操作流程进行操作，确保自身和他人的人身安全。

2.精确原则：倒闸操作必须准确无误，操作人员必须熟悉设备的工作原理和操作方法，并根据实际情况进行操作。

操作中应注意操作的顺序、速度和力度等，确保设备能够快速、准确地切换到目标位置。

3.规范原则：倒闸操作必须依据相关的操作规程和标准进行。

操作前应做好充分的准备工作，检查设备的工作状态、操作机构的灵活性、操作杆的完好性等，确保设备可以正常工作。

4.传导原则：倒闸操作必须按照一定的指令和流程进行。

操作人员应仔细听从现场指挥和操作指令，做到沟通顺畅、指挥准确，确保倒闸操作的同步性和一致性。

5.联锁原则：倒闸操作必须遵守联锁原则。

联锁装置可以确保不同设备之间的安全隔离，保证一次操作只能进行一次，防止误操作和事故的发生。

6.报告原则：倒闸操作完成后，操作人员应及时向上级报告操作结果和设备运行状态。

如果操作存在问题或设备存在异常，应及时采取相应的措施并向上级报告。

电气设备倒闸操作的基本知识电气设备倒闸操作是指在电力系统中，对断路器进行闭合操作，将电气设备从断开状态恢复到通电状态的一项操作。

正确的倒闸操作不仅能够确保设备的正常运行，还能够提高设备的安全性能，降低故障发生的概率。

本文将从倒闸操作的基本原理、操作步骤和操作注意事项等方面进行阐述。

一、倒闸操作的基本原理倒闸操作的基本原理是通过操作断路器的闭合机构，将闭合机构由断开位置移动到闭合位置，使断路器闭合完成通电操作。

倒闸操作的过程中，需要确保断路器能够承受瞬时电流的冲击，并保证闭合的可靠性。

二、倒闸操作的主要步骤1.检查工作区域：在进行倒闸操作之前，需要对工作区域进行全面检查，确保没有任何误操作的危险。

特别是要检查工作区域内的温度、湿度、可燃气体等环境因素，以保证操作的安全性。

2.准备工作：对待操作的设备进行检视，确认设备的位置、型号、额定电流等信息，检查断路器的各个连接点是否紧固，认真检查断路器的状态是否正常。

3.进行倒闸操作：在确认操作正常前提下，打开断路器的遮蔽装置，对闭合机构进行操作。

首先将闭合机构移动到合闸位置，然后通过断路器的控制按钮，使断路器完成闭合操作。

在闭合操作过程中，需要确保闭合的速度稳定，并且不要产生异常声音或者不正常的震动。

4.检查操作结果：完成倒闸操作之后，要对操作结果进行检查。

首先可以通过断路器上的指示灯或者位置指示装置，确认闭合机构是否移动到了闭合位置。

然后可以通过现场仪器或者远动装置，进行电流测量，确保电流流经设备。

三、倒闸操作的注意事项1.操作人员要熟悉设备的技术特点和操作要求，具备一定的电力知识和操作技能。

必要时可以组织培训，提高操作人员的技能水平。

2.倒闸操作需要有专人负责，确保操作过程的安全性。

操作人员要严格按照操作规程进行操作，不得有任何违反操作规程的行为。

3.在进行倒闸操作之前，要对电力系统进行详细的检查，确保设备的状态正常，不得有任何隐患。

特别是要对电气设备的温升、局部放电等参数进行检测，确保设备的可靠性。

电气设备的倒闸操作一、倒闸操作的有关概念1、倒闸操作的概念通过操作隔离开关、断路器以及挂、拆接地线等，将电气设备从一种状态转换为另一种状态，或者改变系统的运行方式，这个过程中所进行的一系列操作叫做倒闸操作。

电气设备进行检修、试验或事故处理时，需要改变设备的运行状态或系统的运行方式，这些都需要通过倒闸操作来完成。

倒闸操作必须执行操作票制和工作监护制。

2、电气设备的四种状态倒闸操作与电气设备实际所处的状态密切相关，设备所处的状态不同，倒闸操作的步骤、复杂程度也不同。

电气设备分为运行、热备用、冷备用、检修四种状态。

1）运行状态运行状态是指电气设备的隔离开关及断路器均在合闸位置，接地刀闸在分闸位置，电源已经过隔离开关及断路器送至被驱动的电气设备，该设备已经在带电工作。

此时继电保护、自动装置及控制电源满足设备运行要求。

2）热备用状态热备用状态是指电气设备的隔离开关在合闸位置，断路器在分闸位置，接地刀闸在分闸位置，电气设备已经具备送电条件和启动条件，断路器一经合闸，电气设备即可转变为运行状态。

此时继电保护、自动装置及控制电源满足设备运行要求。

3）冷备用状态冷备用状态是指电气设备的隔离开关在分闸位置，断路器在分闸位置，接地刀闸在分闸位置。

并且继电保护、自动装置及控制电源退出运行。

此时连接该设备的各侧均无安全措施，且连接设备的各侧均有明显的断开点或可判断的断开点。

4）检修状态检修状态是指电气设备的隔离开关在分闸位置，断路器在分闸位置，接地刀闸在合闸位置。

此时连接该设备的各侧均有明显断开点或可判断的断开点。

电气值班员按照工作票要求布置好安全措施，该电气回路可以进行相应的检查维护工作。

二、倒闸操作的分类1、监护操作监护操作是由两人进行同一项的操作。

监护操作时，其中一人对设备较为熟悉者作监护。

特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。

2、单人操作单人操作是由一人完成的操作。

单人值班的变电站或发电厂升压站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。

电气倒闸操作要点 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】电气标准化倒闸操作要点一、电气倒闸操作的定义：1、电气设备的状态：电气设备分为运行、热备用、（试验电源）冷备用、检修几种状态。

(详见电气规程第一页)2、操作的概念：将设备由一种状态转变为另一种状态的过程叫，所进行的操作叫倒闸操作。

通过操作、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。

这种操作就也就叫倒闸操作。

倒闸操作必须执行制和操作监护制。

二、电气倒闸操作必须遵守的条款：（1）、倒闸操作必须根据值长发布的命令，受令人复诵无误后执行。

（2）、发布命令必须准确、清晰，使用正规操作术语和设备双重名称，即设备名称和编号。

（3）、发令人使用电话发布命令前，应先和受令人互通姓名，发布和听取命令的全过程，都要录音并做好记录。

（4）、倒闸操作票由操作人填写（打印）审核无误后签名，由监护人审核无误后签名，最后由值长审核无误后签名批准。

（5）、每张操作票只能填写一个操作任务。

（6）、倒闸操作必须由两人执行，其中一人对设备较为熟悉者作监护，操作人复诵无误后执行。

（在对同一固定设备进行多项操作复诵时，可以只需复诵关键词局）（7）、开始操作前，220kV系统应根据操作票的顺序先在五防系统上进行模拟操作；其它系统应在电气一次系统图上进行核对性预演操作。

（8）、开始操作前，应先核对设备的名称、编号和位置，并检查断路器、隔离开关等设备状态与操作票所写的内容是否相符。

（9）、操作中，应认真执行复诵制、监护制，发布操作命令和复诵操作命令都应严肃认真，声音宏亮、清晰，必须按操作票填写的顺序逐项操作，每操作完一项应由监护人检查无误后在操作票项目前打"√"；全部操作完毕后再核查一遍。

（10）、操作中发生疑问时，应立即停止操作并向值长报告，弄清楚问题后再进行操作，不准擅自更改操作票。
