电气设备的倒闸操作

电气设备倒闸操作知识1.倒闸操作的概念当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

2.电气设备状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源至受电端间的电路接通（包括辅助设备，如电压互感器、避雷器等）。

（2）热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。

（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。

其显著特点是该设备与其他带电部分之间有明显的断开点。

（4）检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮栏等。

3.倒闸操作的内容（1）拉开或合上断路器和隔离开关。

（2）拉开或合上接地刀闸（拆除或挂上接地线）。

（3）装上或取下某控制回路、合闸回路、电压互感器回路的熔断器。

（4）投入或停用某些继电保护和自动装置及改变其整定值。

（5）改变变压器或消弧线圈的分接头。

4．倒闸操作的基本原则（1）在拉、合闸时，必须用断路器接通或断开回路的负荷电流及短路电流，绝对禁止用隔离开关接通或切断回路负荷电流。

（2）线路停送电操作：1）线路送电时，应从电源侧进行，在检查断路器确在断开位置后，按先合上母线侧隔离开关，再合上线路侧（负荷侧）隔离开关，最后合上断路器的顺序操作。

2）线路停电时，应从负荷侧进行，拉开断路器后，检查断路器确在断开位置，然后拉开负荷侧隔离开关，最后拉开母线侧隔离开关。

3）较长线路的停、送电，应防止电压产生过大波动，防止发电机产生自励磁，注意调节发电机电压。

（3）变压器操作：1）变压器送电，送电前应将变压器中性点接地，送电先合电源侧断路器，后合负荷侧断路器。

2）变压器停电，停电前将变压器中性点及消弧线圈倒至运行变压器。

停电先拉负荷侧断路器，后拉电源侧断路器（停电前变压器中性点也应接地）。

电气设备的倒闸操作规程1. 引言电气设备的倒闸操作是日常运维工作中必不可少的一项重要操作。

合理、标准的倒闸操作可以确保电气设备的平安运行，保护设备和人员的平安。

本文档旨在简要介绍电气设备的倒闸操作规程，包括操作前的准备工作、操作流程和本卷须知等内容。

2. 操作前的准备工作在进行电气设备的倒闸操作之前，需要进行以下准备工作：2.1 工作票的准备在进行电气设备的倒闸操作之前，必须先填写相应的工作票。

工作票中应包括具体的操作内容、设备信息、操作人员等相关信息。

操作人员必须仔细阅读工作票上的内容，并确保理解清楚。

2.2 个人防护措施的准备在进行电气设备的倒闸操作之前，操作人员必须正确佩戴个人防护用品，如绝缘手套、绝缘靴、绝缘服等。

个人防护用品必须符合相关标准，并进行定期检测和更换。

2.3 设备检查和测试在进行电气设备的倒闸操作之前，必须对设备进行检查和测试。

检查应包括设备的外观、连接情况、接地情况等。

测试应包括对电气设备的运行参数、电流、电压等进行测量和记录。

3. 倒闸操作流程电气设备的倒闸操作一般包括以下流程：3.1 断电在进行倒闸操作之前，必须先切断电源。

操作人员应根据工作票上的要求，确认相关电源已经切断，并进行验证。

3.2 注释和倒闸在切断电源后，操作人员应在工作票上注明相关操作，并进行倒闸操作。

倒闸时，操作人员应确保相关设备处于平安状态，并注意观察设备的运行情况。

3.3 恢复电源在完成倒闸操作后，操作人员应确认相关设备已经恢复正常，并进行电源接通，以确保设备正常运行。

4. 本卷须知在进行电气设备的倒闸操作时，需要注意以下事项：4.1 平安第一操作人员在进行电气设备的倒闸操作时，必须将平安放在第一位。

在操作过程中，应时刻注意设备的运行情况，并有意识地预防和防止任何可能发生的危险。

4.2 严禁单人作业电气设备的倒闸操作必须由两名以上人员共同进行，并进行相互监督。

单人作业很容易出现疏忽和错误，增加操作的风险。

电气设备的倒闸操作电气倒闸操作是直接改变电气设备的运行方式和运行状态的，是一件既重要又复杂的工作，若发生误操作事故，就有可能造成设备损坏和人员伤亡事故，因此，必须采取有效措施加以防止。

1.倒闸操作的原则倒闸操作的中心环节和基本原则是不能带负荷拉、合隔离开关。

因此，在倒闸操作时，应遵循以下原则：(1)在拉合闸时，心须用断路器接通或断开负荷电流及短路电流，绝对禁止用隔离开关切断负荷电流。

(2)在合闸时应先从电源侧进行，在检查断路器确在断开位置后，先合上母线侧隔离开关，后合上负荷侧隔离开关，最后合上断路器。

(3)在拉闸时应先从负荷侧进行，拉开断路器后，检查断路器确在断开位置，然后再拉开负荷侧隔离开关，最后拉开电源侧隔离开关，对两侧具有断路器的变压器而言，在停电时，应先从负荷侧进行，先断开负荷侧断路器，切断负荷电流，后断开电源侧断路器，只切断变压器空载电流。

2.倒闸操作的基本要求(1)操作隔离开关的基本要求a. 在手动合隔离开关时，心须迅速果断，但在合到底时不能用力过猛，以防合过头及损坏支持瓷瓶。

在合闸开始时如发生弧光，则应将隔离开关迅速合上。

隔离开关一经操作，不得再行拉开，因为带负荷拉隔离开关，会使弧光扩大，造成设备更大的损坏，这时只能用断路器切断该回路后，才允许将误合的隔离开关拉开。

b.在手动拉开隔离开关时，应缓慢而谨慎，热别是刀片刚离开刀嘴时，这时如发生电弧，应立即合上，停止操作。

但在切断小容量变压器空载电流、一定长度架空线路和电缆线路的充电电流、少量的负荷电流，以及用隔离开关解环操作时，均有电弧产生，此时应迅速将隔离开关断开，以便顺利消弧。

c.在操作隔离开关后，必须检查隔离开关的开、合位置，以防未合好或未拉开。

(2)操作断路器的基本要求a.在一般情况下，断路器不允许带电手动合闸。

这是因为手动合闸慢，易产生电弧。

b.电动操作断路器时，不得用力过猛，以防止损坏控制开关，也不得返回太快，以防止断路器合闸后又跳闸。

电气设备倒闸操作一、倒闸操作前的准备工作1.确定操作人员：倒闸操作必须由具备相应资质的电力技术人员进行，操作人员必须具备丰富的电气知识和操作经验。

2.查看操作设备：操作人员必须仔细检查倒闸操作设备的状态，包括断路器、开关、仪表等。

3.接地操作：倒闸操作前，必须进行接地操作，将电气设备与地面接地连接起来，以确保操作人员和设备的安全。

二、倒闸操作步骤1.电气设备倒闸操作的先后顺序是：断开电源、断开负荷、倒闸合锁。

2.断开电源：在进行倒闸操作前，必须首先切断电源，确保电气设备无电供给。

3.断开负荷：断开负荷是为了避免在倒闸过程中负荷对设备造成损坏和操作人员电击的危险。

操作人员必须根据负荷的情况，依次断开负荷，避免负荷突然消失造成的冲击。

4.倒闸合锁：在断开负荷后，操作人员可以进行倒闸合锁操作。

首先要将合闸手柄置于断开位置，然后用合闸锁扣住手柄，使之无法合闸。

倒闸合锁操作是为了避免误合闸。

三、倒闸操作注意事项1.操作前必须了解电气设备的运行状态：在进行倒闸操作前，操作人员必须对设备运行状态有充分了解，包括负荷情况、开关状态等。

2.操作时必须保持清醒和全神贯注：倒闸操作必须集中精力，不能心猿意马，以免发生操作失误。

3.避免操作误区：操作人员在进行倒闸操作时，必须准确控制操作力度，避免过大或过小，以免造成设备损坏或操作失误。

4.遵循操作规程：倒闸操作必须按照操作规程进行，不能随意更改或省略操作步骤。

四、倒闸操作后的检查工作1.倒闸操作结束后，必须仔细检查设备是否正常运行，包括仪表指示、设备状态等。

2.检查设备运行状况：检查设备是否有异常状况，包括有无异响、有无发热等。

3.清理工作：倒闸操作结束后，必须清理现场，并将操作设备归位。

综上所述，电气设备倒闸操作是电力系统维护中的重要环节，正确的操作方法和注意事项可以确保电气设备的安全运行和维护。

操作人员必须具备丰富的电气知识和操作经验，并且按照操作规程进行操作，同时在操作前要进行充分的准备工作，操作后要进行检查和清理工作，以确保设备的正常运行。

电气设备的倒闸操作是电力系统中常见的一种操作方式，用于实现对电气设备进行起动、停止、切换等功能。

本文将详细介绍电气设备倒闸操作的原理、步骤和注意事项。

一、倒闸操作的原理倒闸操作是通过切断电路的闭合回路，断开电源供电，使电气设备停止运行，保证人员和设备的安全。

具体原理如下：1. 电路闭合回路：电气设备的倒闸操作一般是通过切换电源的供电方式来实现。

在操作开始之前，必须先建立起一个闭合回路，以保证电流的正常流动。

通常情况下，闭合回路是通过合上一个刀闸或者回路开关来实现的。

2. 断开电源供电：在电路建立起闭合回路后，需要通过打开一个刀闸或者回路开关，来切断电源的供电。

切断电源后，电气设备将无法继续正常运行。

二、倒闸操作的步骤电气设备的倒闸操作分为准备工作、操作步骤和确认结果三个阶段。

1. 准备工作：a. 根据操作要求，确认电路的供电情况，确保操作过程中不会造成电击事故。

b. 检查倒闸设备是否正常，如判断刀闸的位置，是否处于倒闸状态。

2. 操作步骤：a. 开关合闸：首先需要确认刀闸处于合闸状态，合上回路开关，建立起闭合回路。

b. 切断电源：通过打开刀闸或者回路开关，切断电源供电。

此时，电气设备将停止运行。

3. 确认结果：a. 确认刀闸的位置：确认刀闸已经打开，并处于倒闸状态。

b. 检查电气设备：检查电气设备是否已经停止运行，确认结果正确。

三、倒闸操作的注意事项1. 安全第一：在进行倒闸操作前，必须确保人员和设备的安全。

操作人员必须穿戴好防护用具，并了解具体操作步骤和注意事项。

2. 检查设备状态：在操作前，必须检查倒闸设备状态是否正常。

确认一切准备工作都已完成后，才能进行倒闸操作。

3. 操作规范：操作人员必须按照规范的步骤进行操作，并在操作完成后，对结果进行确认。

任何情况下，都不能随意更改操作步骤。

4. 设备维护：倒闸操作是为了保护设备和人员的安全，但频繁的倒闸操作可能会对设备造成损坏。

因此，在进行倒闸操作后，应及时对设备进行检修和维护。

电气设备倒闸操作的基本知识和原则一、基本知识：1.倒闸操作对象：电气设备倒闸操作一般指的是高压断路器、隔离开关、负荷开关等设备的操作。

这些设备通常用于电力系统的分、合和隔离以及对故障电路的切除。

2.倒闸操作原因：电气设备进行倒闸操作的原因通常有以下几种：设备维修、设备检修、故障处理、设备换位和维护等。

3.倒闸操作对象特性：不同的电气设备具有不同的特性和工作原理。

在进行倒闸操作之前，必须了解并掌握该设备的工作原理、操作方法以及相应的安全措施。

4.典型倒闸示意图：为了方便操作，一般会根据设备的连接关系和操作顺序绘制倒闸示意图。

倒闸示意图能够清晰地显示设备之间的连接和逻辑关系，为操作提供指导和参考。

5.倒闸操作步骤：电气设备的倒闸操作一般包括以下几个步骤：设备检查与准备、操作命令下达、操作执行、操作结果确认和设备复归等。

二、操作原则：1.安全原则：安全是进行电气设备倒闸操作的首要原则。

操作人员必须严格按照操作规程和安全操作流程进行操作，确保自身和他人的人身安全。

2.精确原则：倒闸操作必须准确无误，操作人员必须熟悉设备的工作原理和操作方法，并根据实际情况进行操作。

操作中应注意操作的顺序、速度和力度等，确保设备能够快速、准确地切换到目标位置。

3.规范原则：倒闸操作必须依据相关的操作规程和标准进行。

操作前应做好充分的准备工作，检查设备的工作状态、操作机构的灵活性、操作杆的完好性等，确保设备可以正常工作。

4.传导原则：倒闸操作必须按照一定的指令和流程进行。

操作人员应仔细听从现场指挥和操作指令，做到沟通顺畅、指挥准确，确保倒闸操作的同步性和一致性。

5.联锁原则：倒闸操作必须遵守联锁原则。

联锁装置可以确保不同设备之间的安全隔离，保证一次操作只能进行一次，防止误操作和事故的发生。

6.报告原则：倒闸操作完成后，操作人员应及时向上级报告操作结果和设备运行状态。

如果操作存在问题或设备存在异常，应及时采取相应的措施并向上级报告。

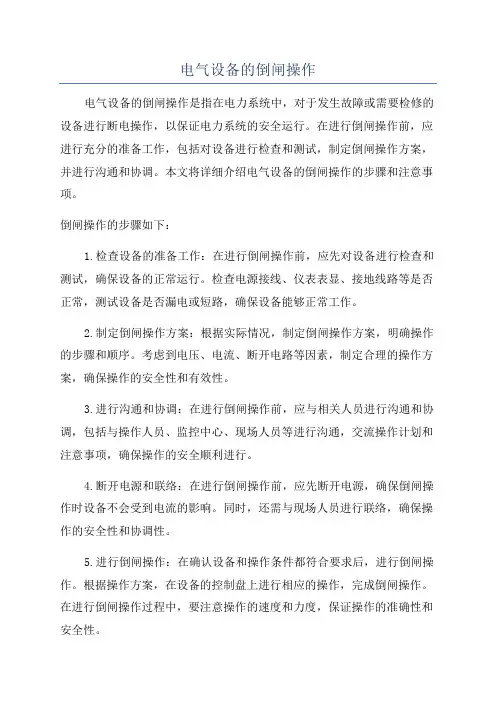

电气设备的倒闸操作电气设备的倒闸操作是指在电力系统中，对于发生故障或需要检修的设备进行断电操作，以保证电力系统的安全运行。

在进行倒闸操作前，应进行充分的准备工作，包括对设备进行检查和测试，制定倒闸操作方案，并进行沟通和协调。

本文将详细介绍电气设备的倒闸操作的步骤和注意事项。

倒闸操作的步骤如下：1.检查设备的准备工作：在进行倒闸操作前，应先对设备进行检查和测试，确保设备的正常运行。

检查电源接线、仪表表显、接地线路等是否正常，测试设备是否漏电或短路，确保设备能够正常工作。

2.制定倒闸操作方案：根据实际情况，制定倒闸操作方案，明确操作的步骤和顺序。

考虑到电压、电流、断开电路等因素，制定合理的操作方案，确保操作的安全性和有效性。

3.进行沟通和协调：在进行倒闸操作前，应与相关人员进行沟通和协调，包括与操作人员、监控中心、现场人员等进行沟通，交流操作计划和注意事项，确保操作的安全顺利进行。

4.断开电源和联络：在进行倒闸操作前，应先断开电源，确保倒闸操作时设备不会受到电流的影响。

同时，还需与现场人员进行联络，确保操作的安全性和协调性。

5.进行倒闸操作：在确认设备和操作条件都符合要求后，进行倒闸操作。

根据操作方案，在设备的控制盘上进行相应的操作，完成倒闸操作。

在进行倒闸操作过程中，要注意操作的速度和力度，保证操作的准确性和安全性。

6.检查操作结果：在进行倒闸操作后，需进行检查操作结果，确保设备的正常运行。

检查设备的指示灯、仪表表显等，确认操作的效果和设备的运行状态是否正常。

倒闸操作的注意事项如下：1.严格遵守操作规程：进行倒闸操作时，要严格遵守操作规程和操作流程，确保操作的安全性和有效性。

不得擅自改变操作顺序和步骤，以免导致设备的故障或事故发生。

2.注意操作的速度和力度：在进行倒闸操作时，要注意操作的速度和力度。

操作过快或过慢都会对设备产生不良影响，甚至导致设备的故障。

要根据设备的特性和操作的要求，适当控制操作的速度和力度。

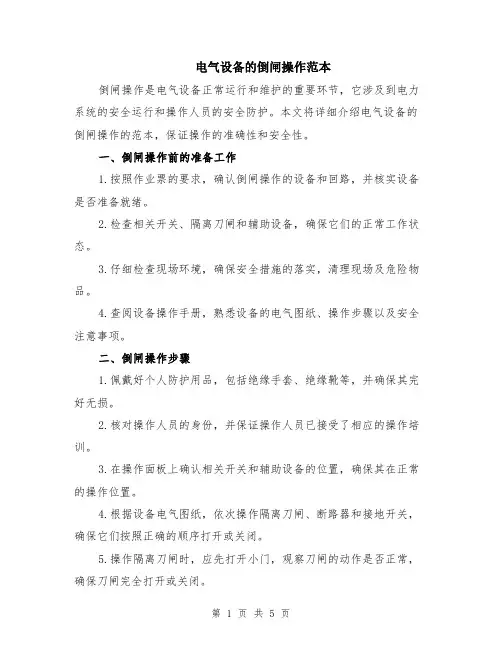

电气设备的倒闸操作范本倒闸操作是电气设备正常运行和维护的重要环节，它涉及到电力系统的安全运行和操作人员的安全防护。

本文将详细介绍电气设备的倒闸操作的范本，保证操作的准确性和安全性。

一、倒闸操作前的准备工作1.按照作业票的要求，确认倒闸操作的设备和回路，并核实设备是否准备就绪。

2.检查相关开关、隔离刀闸和辅助设备，确保它们的正常工作状态。

3.仔细检查现场环境，确保安全措施的落实，清理现场及危险物品。

4.查阅设备操作手册，熟悉设备的电气图纸、操作步骤以及安全注意事项。

二、倒闸操作步骤1.佩戴好个人防护用品，包括绝缘手套、绝缘靴等，并确保其完好无损。

2.核对操作人员的身份，并保证操作人员已接受了相应的操作培训。

3.在操作面板上确认相关开关和辅助设备的位置，确保其在正常的操作位置。

4.根据设备电气图纸，依次操作隔离刀闸、断路器和接地开关，确保它们按照正确的顺序打开或关闭。

5.操作隔离刀闸时，应先打开小门，观察刀闸的动作是否正常，确保刀闸完全打开或关闭。

6.操作断路器时，应先将断路器拉到测试位置，检查机构是否正常工作，然后将断路器拉到分合闸位置，确保断路器完全分合。

7.操作接地开关时，应将接地开关拉到接地位置，以确保设备被有效接地。

8.在倒闸操作过程中，应仔细观察设备的运行状态，特别注意是否有异常声音、异味等，及时停止操作并报告相关负责人。

9.操作完毕后，应将相关开关和辅助设备的操作手柄复位到初始位置，并检查是否复位正确。

三、倒闸操作后的工作1.清理操作现场，确保设备周围的区域整洁。

2.将作业票归档并填写好相应的操作记录。

3.与其他操作人员进行沟通，确保设备正常投入使用。

4.及时向部门负责人汇报倒闸操作的情况，并将异常情况记录并报告给相关单位。

综上所述，电气设备的倒闸操作必须严格按照操作步骤进行，保证操作的准确性和安全性。

操作人员在进行倒闸操作时要仔细检查设备和环境，佩戴好个人防护用品，并按照正确的操作顺序进行操作。
